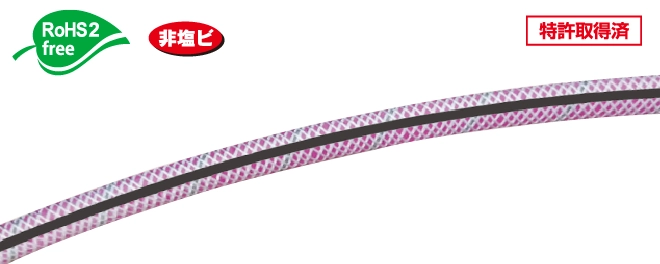

エアーホース・グランドワイヤー　E-AHG

■流体

■用途

●塗装機器、スプレーガン用エアーホースとして
●静電気対策を必要とするエアー機器配管として
●エアーインフレーター、エアーコンプレッサーのエアーホースとして
●建築塗装、エアダスター、木工用エアーホースとして

■機能

■特徴

● アース効果…アース線を剥かずに専用継手をホースに取り付け接地するだけで、帯電を防止できます。
● 静電気除去…アース線と導電ラインの W 効果でホースの長さに関わらず優れた静電気除去能力を有します（特許取得済み）
● 耐久性…ポリウレタン樹脂は耐摩耗性に強くエアードライバーなどのエアーツール用ホースに最適です。
● 耐寒性…耐寒性に優れるポリウレタン樹脂は気温が－20℃でもホースが硬化せず、作業性に優れます。
● 軽量…ゴムホース、塩ビホースと比較して軽量なため、手首や腕への負担が軽減されます。
● 楽々カット…1 メートル間隔でホース長さ印刷があるため、ホースカットが簡単です。
●グリーン調達…2019年7月22日の改正RoHS指令（RoHS2.0）10物質群を含有していない、もしくは閾値未満です。
●専用継手…専用継手との組み合せで、ホース・継手の選定ミスによる事故を予防できます。
※「エアーホース専用ワンタッチジョイント」（E-RSP、E-RSS）はご使用いただけません

■お困りごと事例

■規格

※この表は、製品仕様の一部を抜粋したものです。より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。



■技術資料

E-AHG 使用温度と最高使用圧力の関係図



電気抵抗値測定

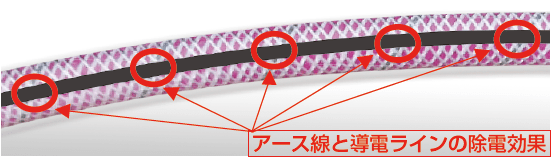

・らせん状に巻かれた金属繊維と導電ライン樹脂層が、等間隔で接触しているため、ホースの長さに関わらず優れたアース効果を発揮できます。
・万が一、アース線の一部が切れたとしても、らせん状に巻かれたアース線と導電ライン層が一定間隔で接触しているため、安全にアースを取ることができます。
※カーボンを配合しただけのホースの場合は、ホースの長さに比例して抵抗値も高くなります。

試料長さ	1m	5m	10m	20m
E-AHG-6.5	18kΩ	30kΩ	34kΩ	40kΩ
E-AHG-8.5	32kΩ	40kΩ	47kΩ	52kΩ

※アース線を取り出さずに、両端に専用継手を取り付けて測定。
※上記試験結果は、試験値であり保証値ではありません。

アース線の耐屈曲性

・エアーホースグランドワイヤーに採用しているアース線は、軟銅線と比較して非常に高い耐屈曲性能を有します。
・ホースの柔軟性、繰り返し曲げ応力に耐えられるアース線を採用しています。

耐屈曲試験（屈曲角度 120 度 / 荷重 500g）
エアーホースグランドワイヤー [E-AHG-6.5]	3万回屈曲→断線なし
市販軟銅線	110回屈曲→断線

※上記試験結果は、試験値であり保証値ではありません。

■専用継手

品名	材質・特長
塗装用＆エアー用シリーズ専用継手[E-FS / E-FB]	八興塗装用ホースシリーズ専用の純正継手 ※一部サイズは、スーパー柔軟フッ素チューブ（E-SJ）シリーズにも使用可能です
塗装用＆エアー用シリーズ専用継手（ホースガイド付き）[E-FSG / E-FBG]	八興塗装用ホースシリーズ専用の純正継手 ※一部サイズは、スーパー柔軟フッ素チューブ（E-SJ）シリーズにも使用可能です
