X線照射装置内の絶縁油におすすめのホースは？
吉田智貴
X線照射装置やCTスキャナ、非破壊検査装置において、高電圧部の冷却と絶縁を担う絶縁油は、装置の安定稼働に欠かせない存在です。
しかし、この絶縁油を循環させるホースの選定が、装置全体の信頼性や保守コストに大きく影響することは、設計段階で見落とされがちなポイントでもあります。
本記事では、絶縁油ラインで発生しやすいトラブルとその原因を整理した上で、ホース選定時に押さえるべき条件と、それらを満たす具体的な解決策について解説します。
X線照射装置の絶縁油ラインで起こりやすいトラブル
X線照射装置の内部では、X線管や高電圧トランスといった発熱部品の冷却と電気的絶縁のために、絶縁油が循環しています。
この絶縁油ラインに使用するホースの選定が適切でない場合、装置の性能低下や予期せぬ停止といった深刻な問題につながる可能性があります。
ここでは、設計・保守の現場で実際に報告されることの多い代表的なトラブルを整理します。
絶縁油の劣化・変色が招く絶縁性能低下
絶縁油ラインに汎用的な油用ホースを使用した場合、最も懸念されるのがホース材質からの溶出物による絶縁油の汚染です。
一般的な油用ホースには、柔軟性を確保するために可塑剤が添加されていることがあります。この可塑剤が絶縁油中に溶出すると、油の変色や粘度変化を引き起こします。
また、溶出物は絶縁油中でスラッジ（沈殿物）を形成することがあります。スラッジが冷却経路に堆積すると、熱交換効率の低下や流路の閉塞といった二次的なトラブルを誘発します。
医療用CTや産業用X線装置では、絶縁油の状態が画質や検査精度に影響を与えることもあるため、油の清浄度維持は設計段階から考慮すべき重要な要素となります。
ホース硬化・ひび割れによる油漏れと交換頻度増加
絶縁油ラインのホースは、装置稼働中の熱負荷に加え、X線照射環境という特殊な条件にさらされます。
装置内部で高線量のX線に長期にわたって曝露される配置では、放射線と熱の複合作用によりゴム系ホースの物性劣化が早まる可能性があるため、温度条件や線量を踏まえた材質選定・寿命評価が重要です。
ホースの硬化は柔軟性の喪失を意味し、装置の振動や熱膨張による応力を吸収できなくなることで、継手部からの油漏れリスクが高まります。
油漏れが発生した場合、単にホースを交換するだけでなく、漏れた絶縁油の補充、周辺部品の清掃、さらには絶縁性能の再検証といった一連の作業が必要となります。
装置の稼働停止時間が長引けば、医療現場であれば検査スケジュールへの影響、製造ラインであれば生産計画の遅延といった形で、ビジネス上の損失に直結します。
絶縁油用ホースに求められる3つの条件
前項で解説したトラブルを未然に防ぐためには、絶縁油ラインに使用するホースの選定段階で、いくつかの重要な条件を確認しておく必要があります。
ここでは、設計時のチェックポイントとして、特に押さえておくべき3つの条件を整理します。
絶縁油との相性－耐薬品性と低溶出性
最も基本的かつ重要な条件は、ホース材質と絶縁油との化学的な相性です。
絶縁油には、鉱油系、合成油系（シリコーン油、エステル油など）、植物油系など、複数の種類が存在します。使用する絶縁油の種類によって、ホース材質への攻撃性や膨潤の程度が異なるため、採用予定の絶縁油に対する耐薬品性データの確認が不可欠です。
同時に重視すべきなのが、ホースから絶縁油への溶出が極めて少ないこと。前述のとおり、可塑剤やその他の添加剤が絶縁油中に溶出すると、絶縁性能の低下やスラッジ発生の原因となります。
特に医療用CTのように長期間にわたって絶縁油を交換せずに使用する装置では、低溶出性は装置寿命に直結する重要な特性といえます。
高温環境下での長期安定性
絶縁油ラインのホースは、通常の油圧配管とは異なる環境条件にさらされます。
X線管周辺では稼働時に絶縁油温度が60〜80℃程度まで上昇するため、この温度域での連続使用に耐えうる耐熱性を材質の物性データで確認しなければなりません。
こうした過酷な条件下で、5年、10年といった装置のライフサイクルを通じて安定した性能を維持できるかどうかが、ホース選定の重要な判断基準となります。。
装置内部で配管しやすい柔軟性と取り回し性
X線照射装置やCTの内部は、高電圧部品、冷却系統、制御基板などが高密度に実装されており、配管スペースは極めて限られるものです。
このような狭所での配管を実現するためには、ホースに十分な柔軟性が求められます。最小曲げ半径が大きいホースでは、配管経路の設計自由度が制限され、無理な取り回しによる折れやキンクの原因にもなりかねません。また、硬いホースは組み付け作業の工数増加にもつながります。
さらに考慮すべきは、メンテナンス時のアクセス性です。定期点検や部品交換の際に、ホースの脱着が容易であることは、保守作業の効率化とヒューマンエラーの低減に寄与します。軽量で取り扱いやすいホースであれば、組み付け精度の向上にも貢献するでしょう。

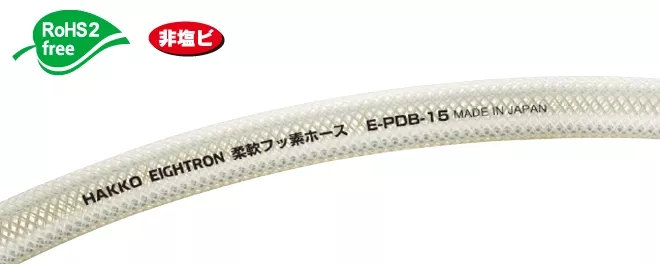

柔軟フッ素ホース（E-PDB）が絶縁油ラインに適する理由
ここまで述べてきた絶縁油ラインの課題と選定条件を踏まえ、それらを高いレベルで満たす具体的な解決策として、柔軟フッ素ホース（E-PDB）を紹介します。
E-PDBは、フッ素樹脂の特性を活かしながら、従来のフッ素チューブが苦手としていた柔軟性を両立させた製品です。
フッ素樹脂内層による絶縁油適合性とクリーン性
E-PDBの内層には、耐薬品性に優れたフッ素樹脂を使用しています。フッ素樹脂は、鉱油系・合成油系を問わず、幅広い絶縁油に対して優れた耐性を示す材質です。
最大の特長は、可塑剤を含まない材質構成により、絶縁油への溶出が極めて少ない点にあります。
これにより、絶縁油の変色やスラッジ発生を抑制。長期間にわたって絶縁油の清浄度を保てることは、装置の信頼性向上と絶縁油交換頻度の低減につながります。
また、フッ素樹脂の優れた平滑性により、内壁への汚れの付着が少なく、流路のクリーン性を維持しやすいという副次的なメリットも見逃せません。
柔軟性と軽量性がもたらす配管・メンテナンス性
E-PDBは、フッ素樹脂の優れた耐薬品性を保ちながら、独自の構造設計により高い柔軟性を実現しています。
この柔軟性により、X線照射装置やCT内部の限られたスペースでも、無理のない配管経路を設計することが可能です。最小曲げ半径が小さいため、複雑な取り回しにも対応でき、設計自由度が大幅に向上します。
また、軽量な構造は、組み付け作業やメンテナンス時の作業性向上にも寄与するポイントです。非破壊検査装置のように現場への搬入・設置が伴う機器においては、装置全体の軽量化にも貢献する要素となるでしょう。
医療用CTや産業用X線検査装置の設計部門において、絶縁油ラインの信頼性向上と保守コスト削減の両立を目指す場合、E-PDBは有力な選択肢の一つです。
まとめ｜X線照射装置の絶縁油ホースは「油適合性×長期安定性」で比較する
X線照射装置における絶縁油ラインのホース選定は、装置の信頼性と長期的な保守コストに直結する重要な設計判断です。
汎用油用ホースの中には、絶縁油用途を想定していない材質・添加剤構成の製品も多く、可塑剤等の溶出による絶縁油性状変化のリスクがあります。絶縁油ラインには、使用油との適合性と低溶出性が確認されたホースを選定することが重要です。
柔軟フッ素ホース（E-PDB）は、フッ素樹脂内層による優れた絶縁油適合性と低溶出性、そして従来のフッ素チューブにはなかった柔軟性を兼ね備えた製品。これらの条件を高いレベルで満たします。
装置の高信頼性化と保守コストの最適化を両立させるために、絶縁油ラインのホース選定を見直す際には、E-PDBを比較検討の候補に加えてみてはいかがでしょうか。
