ホースの許容曲げ半径って何？-～エイトちゃんねる（第175号）

  • HOME »
  • ホースの許容曲げ半径って何？-～エイトちゃんねる（第175号）

４月がスタートし、新入社員を迎えられた方も多いかと思います。

悩みどころは、やはり研修カリキュラム。

「工業系の業種未経験者に、無理なく知識を吸収してもらうには？」

そんな声が多く挙がる時期です。

そこで、今回は、ホース・継手関連のＦＡＱを取り上げます。

お昼休憩時間やお仕事の合間に、なんとなくさっとお読みいただければと思います。

【FAQ～「許容曲げ半径」って何？～】

・意味合い

「許容曲げ半径」（きょようまげはんけい）とはホース・チューブ（以下ホース）が折れずに、
かつ流体を安全に流すことができる曲げ半径のことを指します。

最小曲げ半径、最小曲げＲと呼ぶこともあり、意味合いとしては、
「これ以上、小さな曲げ半径で使用しないでください、という規格値」です。

・試験方法

JISなどの規定は無く、メーカーによって試験方法や安全率の設定方法が違います。

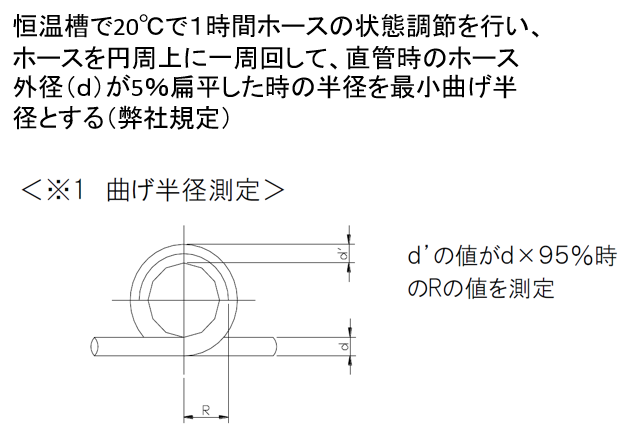

八興では、下図のようにホースを一周巻いて、曲げ半径を測定します。


※1　 弊社規定の測定

ホース直管時の外径を100とした時、ホース外径が５％扁平（へんぺい/ひらべったくなること）した曲げ半径を許容曲げ半径としています。
つまり、ホースを曲げた時の外径が９５％になった曲げ半径＝許容曲げ半径ということを意味します。

・折れにくくするには？

糸入りのブレードホースなどは許容曲げ半径以下だとキンク（折れてしまうこと）する可能性があります。
狭いスペースにホースを配置しなければならない箇所には「保護スプリング・ライト」を使用していただくことで、耐キンク性の向上（＝折れ防止）につながります。

▼保護スプリング・ライト（E-HSL）



・折れに強い！　スプリング入りホース

金属線（鋼線、SUS線）や樹脂コイルを内蔵したホースは折れに強く、糸入りのブレードホースよりも曲げ半径を小さく取れます。

▼スーパー柔軟フッ素スプリング（E-SJSP）

＊溶剤・薬品・食品向け

▼導電スーパー柔軟フッ素スプリング（E-SJSD）

＊静電気対策・引火性流体向け

▼ＫＹコイル（E-KYC）

＊食品・飲料向け


【曲げ半径＝柔軟性？】※よくあるご質問

「曲げ半径＝柔軟性」と混同されることが多いのですが、実は似て非なるものです。

・曲げ半径＝「ホースが曲げられる範囲」
・柔軟性＝「ホースを触った感触やつぶした時の柔らかさ」

このように、両者の違いを理解しておく必要があります。

（例）
「スーパー柔軟フッ素チューブ」（E-SJ-6×9）：許容曲げ半径＝35mm
「スーパー柔軟フッ素ソフトチューブ」（E-SJV-6×9）：許容曲げ半径＝45mm

→許容曲げ半径は「E-SJ-6×9」の方が小さく、耐キンク性に優れています。
一方で、柔軟性は「E-SJV-6×9」の方が優れており、取り回し性に優れています。
柔軟性は、おもりを載せたときのたわみ量を測定します。
※詳細は、下記よりダウンロードいただける製品リーフレットをご確認ください。

▼スーパー柔軟フッ素ソフトチューブ（E-SJV）
