    エアーホース・グランドワイヤー E-AHG

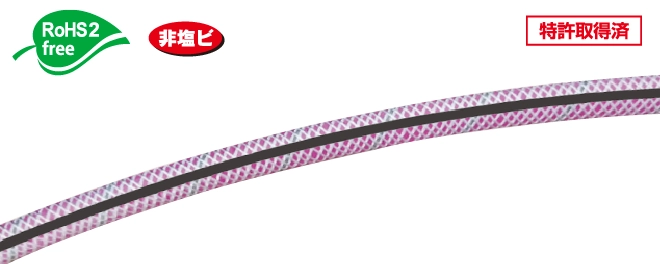

    image_E-AHG01

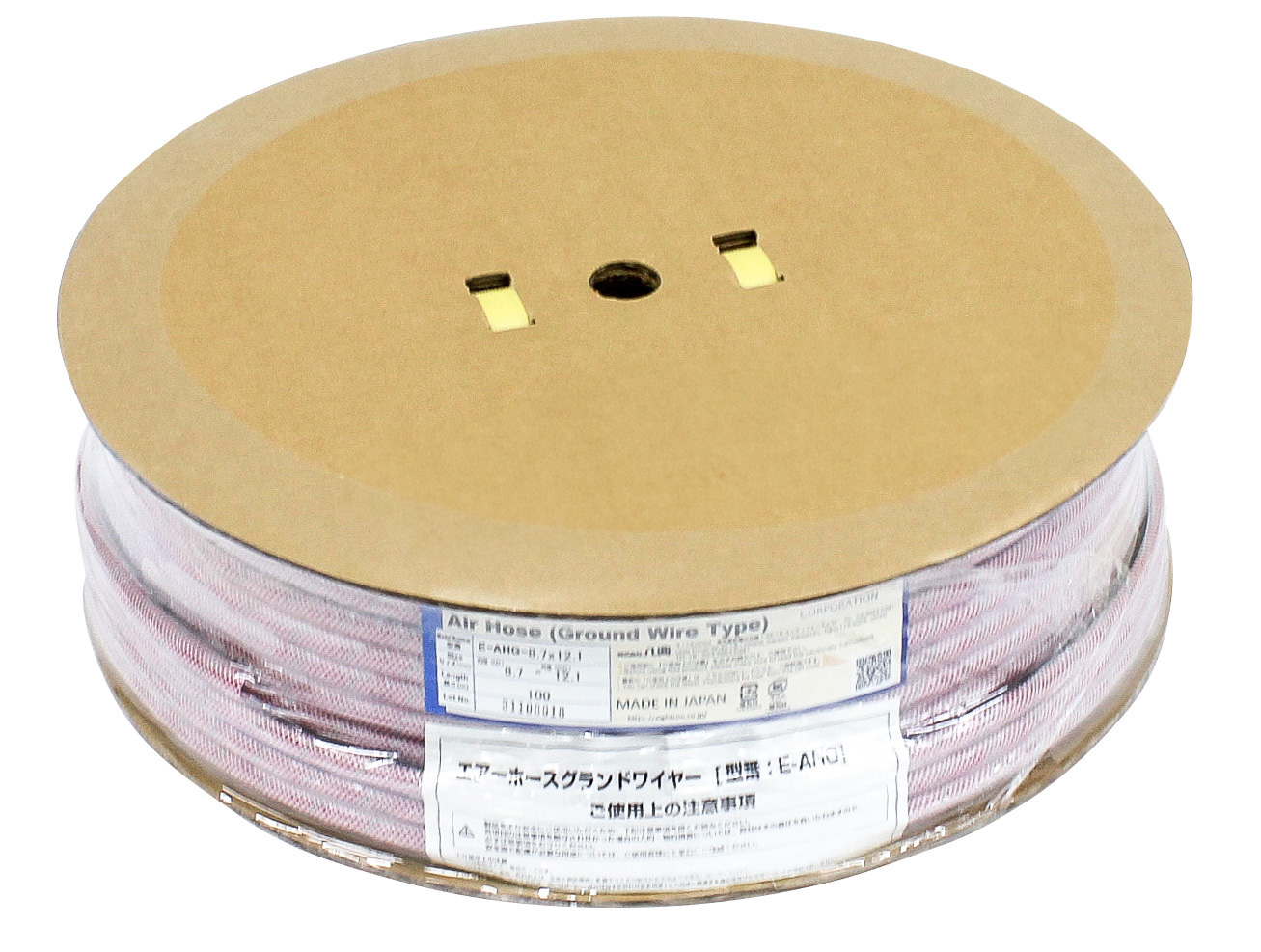

    image_E-AHG02

    スプレーガンに滞留する静電気対策ができる、軽量・柔軟性・耐久性に優れるポリウレタン製エアーホース

    無料サンプル依頼 製品リーフレット 製品仕様書 DL

    ■流体

    icon_eaaエアー

    ■用途

    ●塗装機器、スプレーガン用エアーホースとして
    ●静電気対策を必要とするエアー機器配管として
    ●エアーインフレーター、エアーコンプレッサーのエアーホースとして
    ●建築塗装、エアダスター、木工用エアーホースとして

    ■機能

    透明性
    非フタル酸
    耐寒性
    軽量
    アース線入り
    帯電防止
    RoHS 2 Free

    ■特徴

    ● アース効果…アース線を剥かずに専用継手をホースに取り付け接地するだけで、帯電を防止できます。
    ● 静電気除去…アース線と導電ラインの W 効果でホースの長さに関わらず優れた静電気除去能力を有します(特許取得済み)
    ● 耐久性…ポリウレタン樹脂は耐摩耗性に強くエアードライバーなどのエアーツール用ホースに最適です。
    ● 耐寒性…耐寒性に優れるポリウレタン樹脂は気温が-20℃でもホースが硬化せず、作業性に優れます。
    ● 軽量…ゴムホース、塩ビホースと比較して軽量なため、手首や腕への負担が軽減されます。
    ● 楽々カット…1 メートル間隔でホース長さ印刷があるため、ホースカットが簡単です。
    ●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ●専用継手…専用継手との組み合せで、ホース・継手の選定ミスによる事故を予防できます。
    ※「エアーホース専用ワンタッチジョイント」(E-RSP、E-RSS)はご使用いただけません

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-AHG-6.5206.5 × 9.50 ~ 1.550
    100
    E-AHG-8.5208.7×12.180
    100

    ※この表は、製品仕様の一部を抜粋したものです。より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

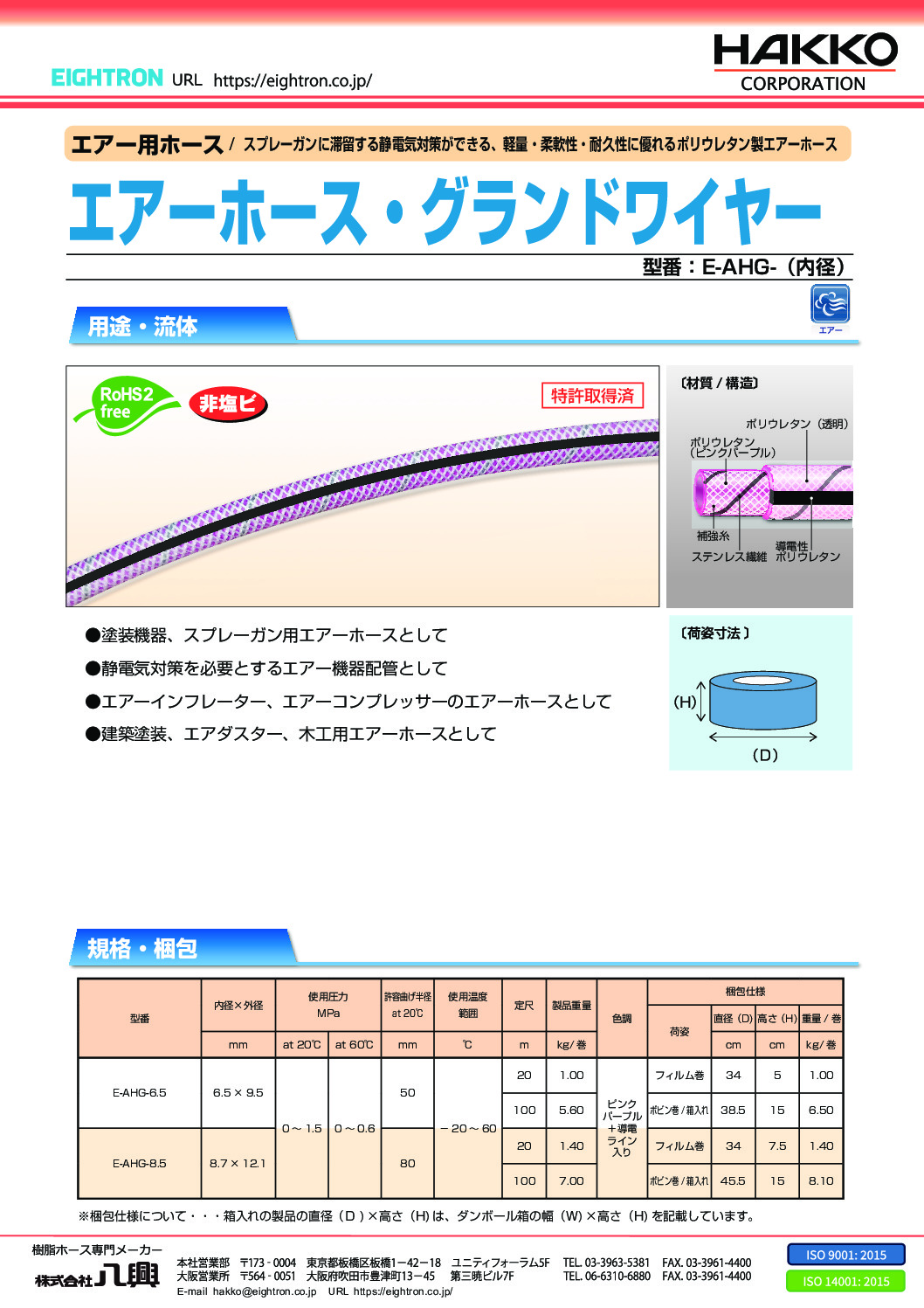

    製品リーフレット
    ◆製品規格の詳細は、製品リーフレットをご確認ください。

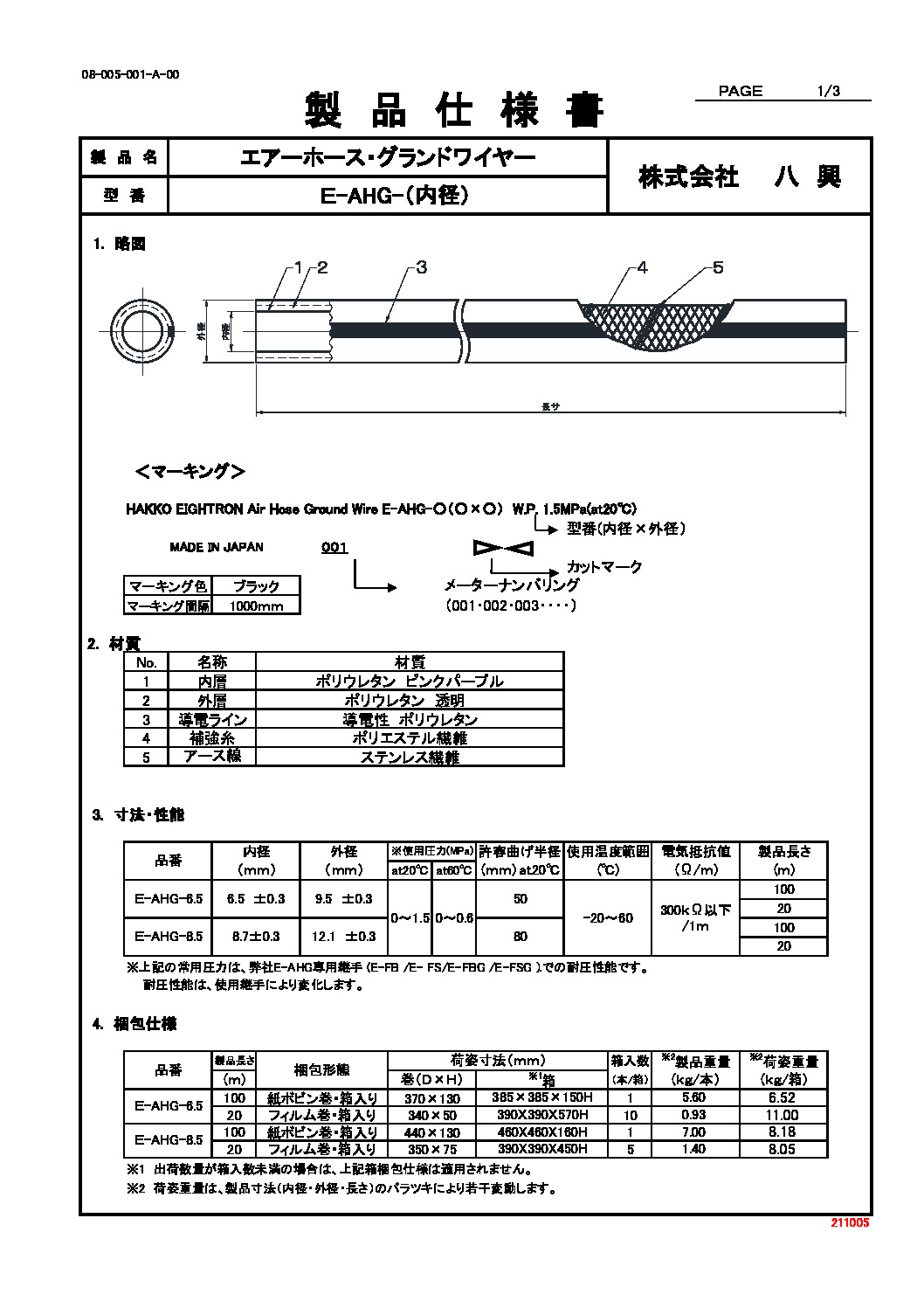

    製品仕様書 DL
    ◆当製品のご使用上の注意は、製品仕様書をご確認ください。

    ■技術資料

    E-AHG 使用温度と最高使用圧力の関係図




    電気抵抗値測定

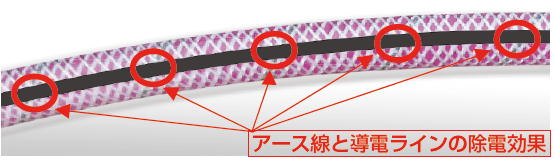

    ・らせん状に巻かれた金属繊維と導電ライン樹脂層が、等間隔で接触しているため、ホースの長さに関わらず優れたアース効果を発揮できます。
    ・万が一、アース線の一部が切れたとしても、らせん状に巻かれたアース線と導電ライン層が一定間隔で接触しているため、安全にアースを取ることができます。
    ※カーボンを配合しただけのホースの場合は、ホースの長さに比例して抵抗値も高くなります。

    試料長さ1m5m10m20m
    E-AHG-6.518kΩ30kΩ34kΩ40kΩ
    E-AHG-8.532kΩ40kΩ47kΩ52kΩ
    ※アース線を取り出さずに、両端に専用継手を取り付けて測定。
    ※上記試験結果は、試験値であり保証値ではありません。

    アース線の耐屈曲性

    ・エアーホースグランドワイヤーに採用しているアース線は、軟銅線と比較して非常に高い耐屈曲性能を有します。
    ・ホースの柔軟性、繰り返し曲げ応力に耐えられるアース線を採用しています。

    耐屈曲試験(屈曲角度 120 度 / 荷重 500g)
    エアーホースグランドワイヤー [E-AHG-6.5]3万回屈曲→断線なし
    市販軟銅線110回屈曲→断線
    ※上記試験結果は、試験値であり保証値ではありません。

    ■専用継手

    品名材質・特長
    塗装用&エアー用シリーズ専用継手[E-FS / E-FB]

    八興塗装用ホースシリーズ専用の純正継手
    ※一部サイズは、スーパー柔軟フッ素チューブ(E-SJ)シリーズにも使用可能です

    image-E-FS / E-FB
    塗装用&エアー用シリーズ専用継手(ホースガイド付き)[E-FSG / E-FBG]

    八興塗装用ホースシリーズ専用の純正継手
    ※一部サイズは、スーパー柔軟フッ素チューブ(E-SJ)シリーズにも使用可能です

    image-E-FSG / E-FBG
