実績5,085件!オーダーメイドホース製作事例

多くの業界・ご要望に対応してきた、オーダーメイドの製作事例をご紹介致します。

製作事例1:分析・医療機器用 フッ素積層チューブ

・内層フッ素樹脂のオリジナル積層チューブ
・柔軟性が高く低反発なため、ドクター・検査技師が操作しやすい
・各種精密機器(内視鏡、歯科機器、人工透析機器)内の水・薬品、溶媒等の搬送用チューブとして
・クロマトグラフィ、生化学自動分析機器、各種分析機器(臭気分析/水質分析/分光光度)内の試料搬送用チューブとして

image_custom11分析機器用 細径フッ素積層チューブ

製作事例2:帯電防止仕様 フッ素積層チューブ

・フッ素積層チューブ×帯電防止仕様
・帯電防止機能 体積抵抗値:10⁹~10¹⁰ ※材料ベースでの参考数値
・透明なためチューブ内の視認が可能(トラブル箇所早期特定に貢献)
・粉体搬送時の詰まり防止や分析機器・精密機器のノイズ除去用に最適

帯電防止仕様 フッ素積層チューブ

製作事例3:浄水器・整水器用ホース 例)抗菌・防カビホース・チューブ

・無機系抗菌剤を添加した衛生的な内層材
・おいしい水に影響しない低溶出素材
・柔軟性に優れる非塩ビ素材
・お好みのカラーに着色可能


抗菌剤配合ホース

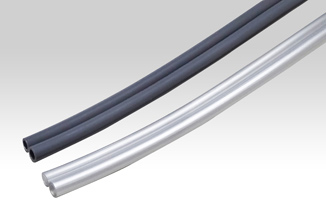

      浄水器用ツインホース

製作事例4:カップ式自動販売機・飲料ディスペンサー用ホース

・ホースメーカーが自信をもってお薦めするカップ式自動販売機・飲料ディスペンサー用ホース
・内層は無毒・無臭の衛生的な材質
・ハンドリング性…ホース外層材は高いすべり性を有しているため、ホースの引っ掛かり、絡まりを防止

image_custom10自販機用ベンディングホース

製作事例5:ローラーポンプチューブ

・塩ビチューブ並みの柔軟性、ローラーポンプ用途に最適
・耐薬品性に優れるため、幅広い流体の搬送に最適
・RoHS2の使用制限10物質群を意図的に使用していません
・スチレン系エラストマータイプは、FDA(米国食品医薬品局)対応、ポジティブリスト適合

ローラーポンプチューブ

製作事例6:プリンター用チューブ 例)多層細径チューブ

・多層積層チューブ製作可能!
・内層はフッ素系またはオレフィン系
・ガスバリア・水蒸気バリア可能!
・サイズも豊富!内径1~8mm
・着色、半透明、連管加工可能!

image_custom01多層チューブ断面拡大写真

製作事例7:プリンター用連管チューブ 例)連管加工

・多層細径チューブを熱融着により8連まで連管加工が可能!
・両端末を融着させない自動加工や、両端末のチューブの長さが異なる段カット加工も可能!ケーブルベアレスに貢献!

image_custom02積層チューブの6連管加工

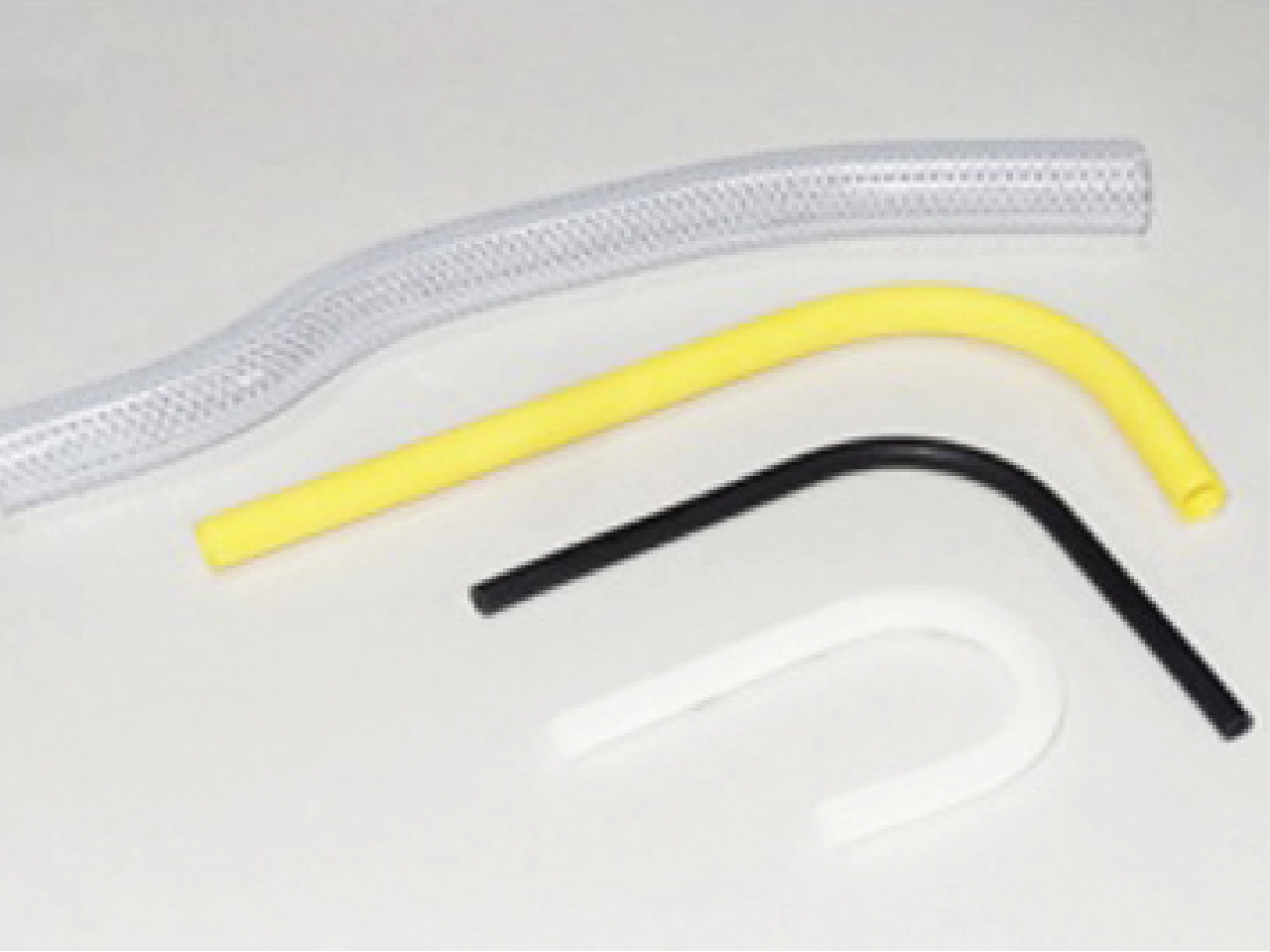

製作事例8:曲げ加工、コイル加工、カット加工

・ウレタンチューブなどをL字、U字などの状態で固定させた
フォーミング加工品
・ホース・チューブを曲げるとつぶれてしまう場合に、曲げた
状態に加工して、中間継手を必要とせずコストダウンが可能
・ホース・チューブをコイル状にして電話の受話器のコードの
ように、伸縮、コンパクト化を可能にした加工

image_custom05ウレタンチューブ 曲げ加工品
image_custom06コイル 加工品

曲げ加工・コイル加工カット加工

製作事例9:高圧エアーホース(ネイラー用) 例)高圧エアーホース(釘打ち機用)

・3.0MPaのすべり性が良く、柔軟な高圧エアーホースのオリジナル着色で高圧カプラ付きを製作可能
・エアーツールメーカー、コンプレッサーメーカーの耐久評価試験もクリアする安定した高品質のエアーホース

image_custom07エアーホース各色

製作事例10:保温・結露防止発泡ホース 例)外面被覆加工品

・ホース、チューブの外面に発泡材や塩ビ、ウレタン樹脂などを被覆する加工
・細い紐、ロープ状の製品に樹脂をコーティングする加工

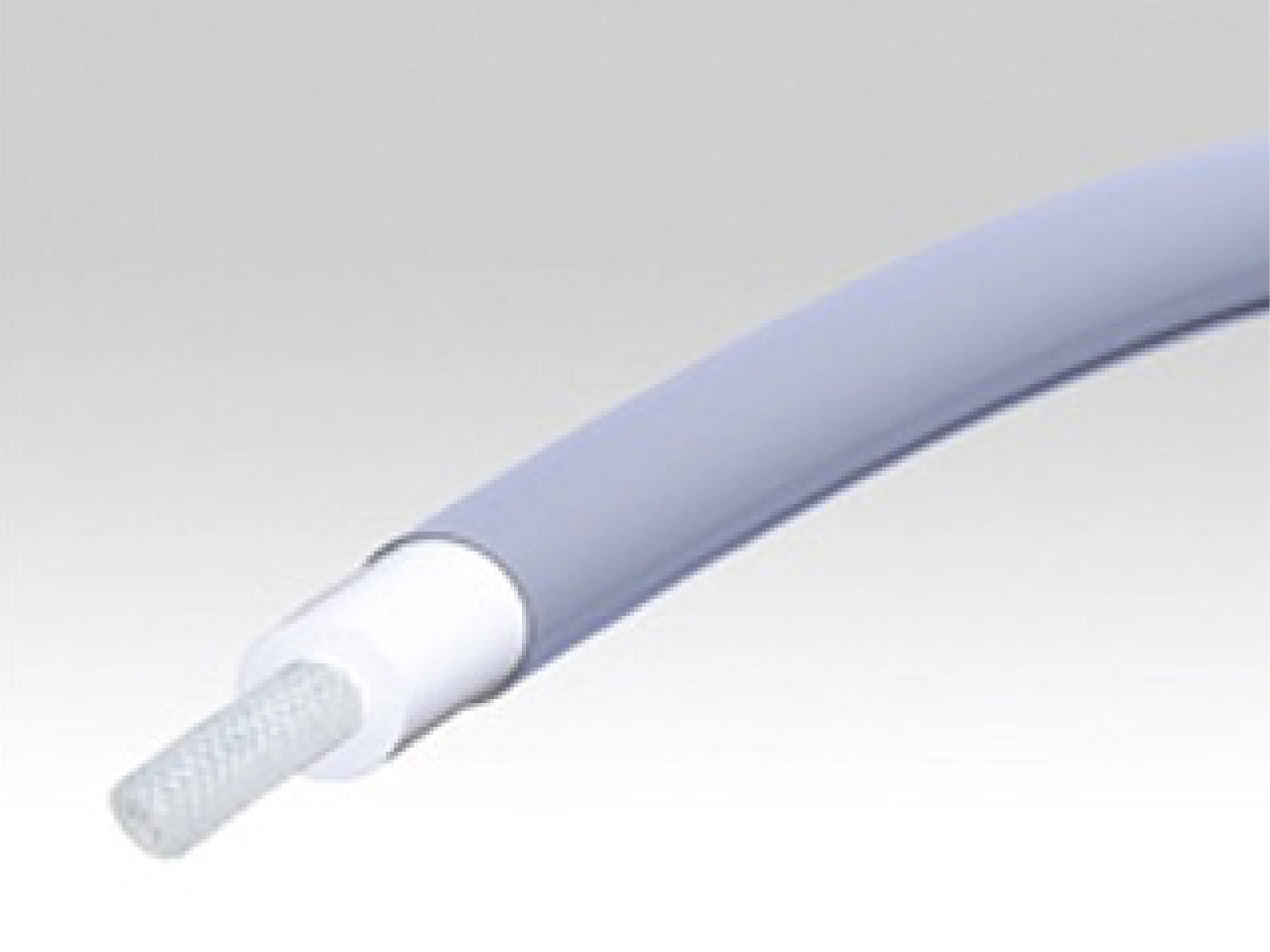

image_custom08保温性発泡ホース

・外気による流体の温度低下が懸念されるような食品用途において、
断熱効果により品質の安定化に貢献
・チューブに断熱用の発泡ホースをアウターコーティングすることで結露防止効果を強化

・構造図の例…最外層に保護用アウター加工を施すことで耐衝撃、耐摩耗性を向上



製作事例11:スパッタエアホース 例)難燃性ホース

・難燃性樹脂を被覆したホース・チューブ
・溶接・板金工場などの耐火花対策用として・UL規格94HB~V-0相当材料のホース・チューブ設計が可能!(材質により難燃性は異なります)

image_custom09耐スパッタ チューブ

製作事例12:導電性塗装用ホース 例)静電気対策用ホース・チューブ

・導電性樹脂を使用、静電気対策用として
・樹脂はフッ素系、オレフィン系、ナイロン系、ウレタン系、塩ビ系と選択が多様
・ガソリン、塗料、シンナーなど可燃性流体用の防爆対策として最適!

image_custom03導電ナイロン積層チューブ

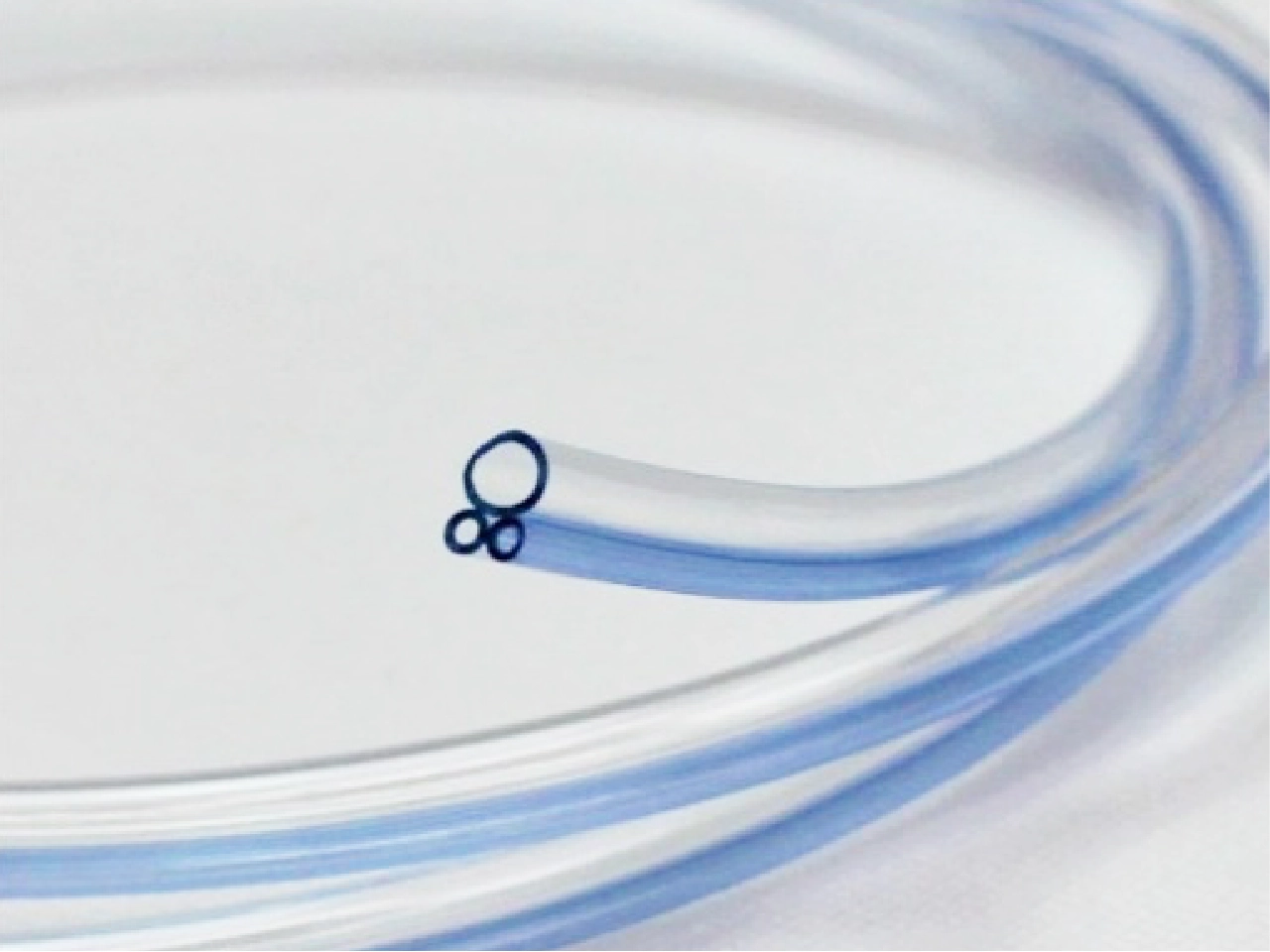

製作事例13:3連管チューブ 例)ピラミッド型

・用途の異なる3つのチューブを連管加工したオリジナルチューブ
・ばらばらの各チューブを束ねる手間を省力化
・チューブ端部に継手挿入用のスリットを加工可能

       3連管チューブ

■オーダーメイド品のご用命はこちら

■八興のオーダーメイドホースの特長

「多品種・少ロット」オーダーメイドのホースなら、八興におまかせください。
