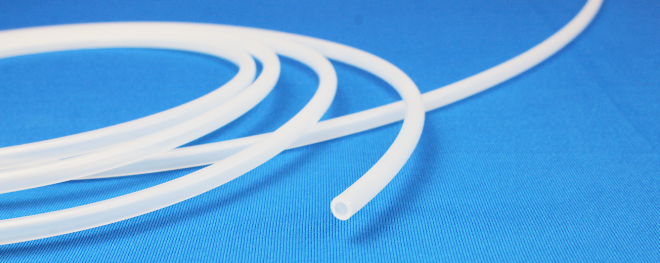

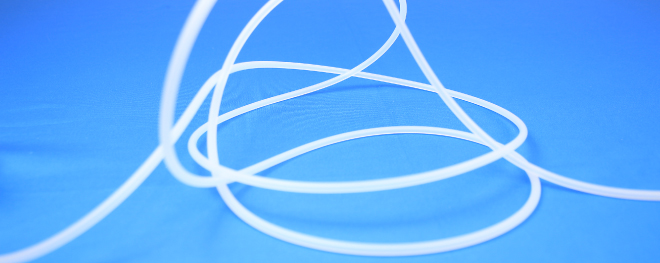

ローラーポンプチューブ

■流体

■用途

■薬液等の供給用チューブとして
■洗車機、食器洗剤器、洗濯機（ランドリー）などの、洗剤液の搬送用として
■食品、飲料の送液用チューブとして（※高機能オレフィンタイプ、スチレン系エラストマータイプ）
■印刷機のインク供給用途として
■産業用インクジェットプリンター向けポンプチューブとして
■各種実験装置用の定量送液用として
※受注生産対応品のため、納期、ご購入ロットにつきましては、弊社までお問い合わせください。

■機能

■特徴

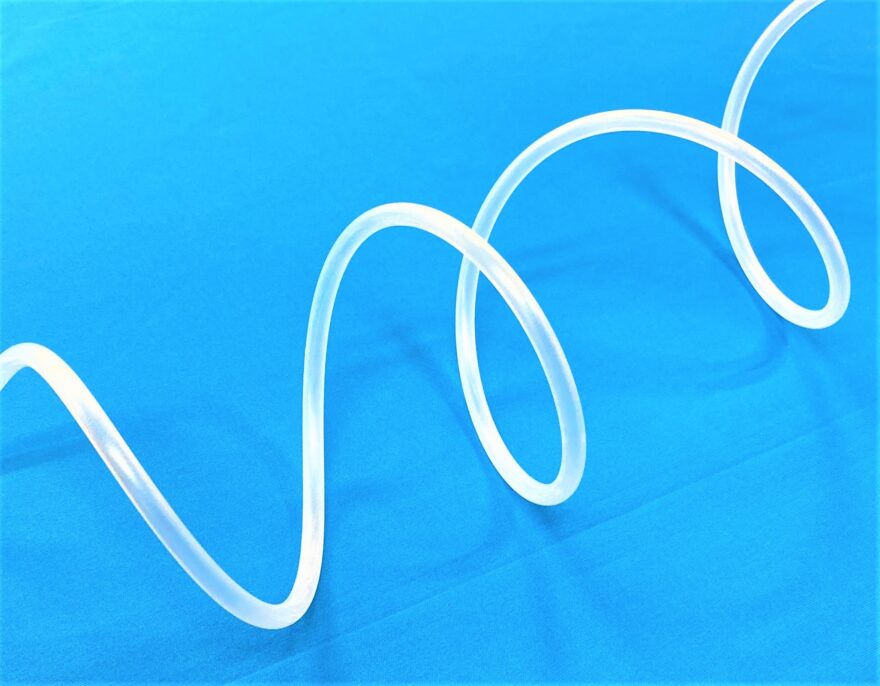

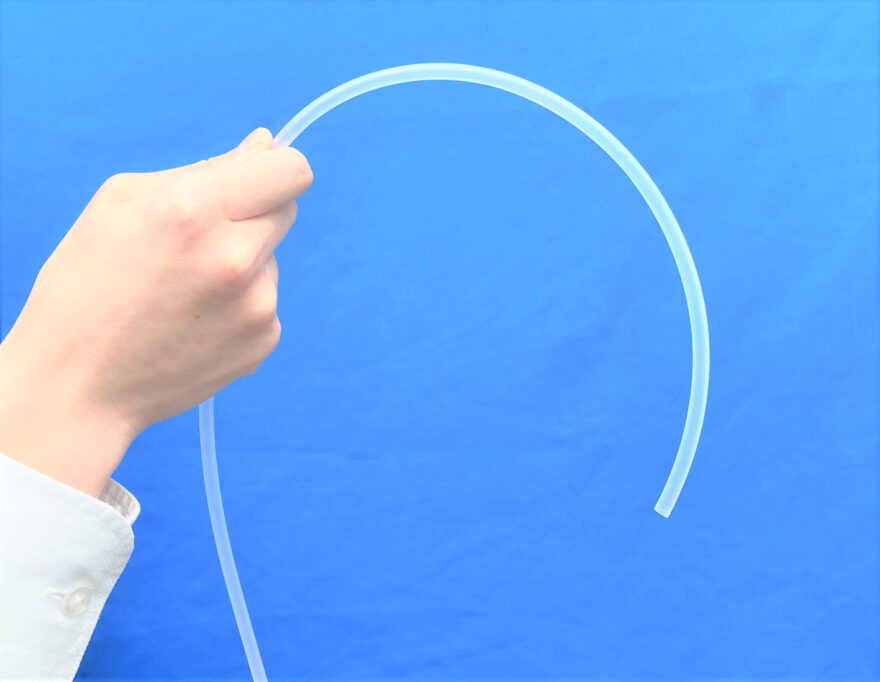

■柔軟性…塩ビ樹脂と変わらない柔軟性を実現。省スペース配管に最適。
■耐薬品性…廃液用途にも実績があり耐薬品性に優れます。
■衛生性…溶出物質の要因となる可塑剤を含んでいません。
■低臭気…塩ビと比較して低臭気です。
■FDA 21CFR準拠…スチレン系エラストマータイプは、材料で使用している原料ベースでFDA（米国食品医薬品局）21CFRに準拠しています。
■耐久性…ローラーポンプ耐久試験において、耐久時間1,000時間以上経過後、亀裂、断裂はありません。
　　　　　※詳細：「材質別データ」参照

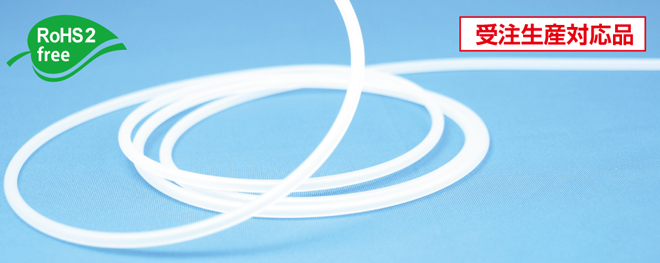

■グリーン調達…RoHS2禁止10物質を意図的に使用していません。(directive 2011/65/EU:RoHS2）
■作業性…柔軟性に優れるチューブのため、継手への接続も容易です。





■お困りごと事例

■規格

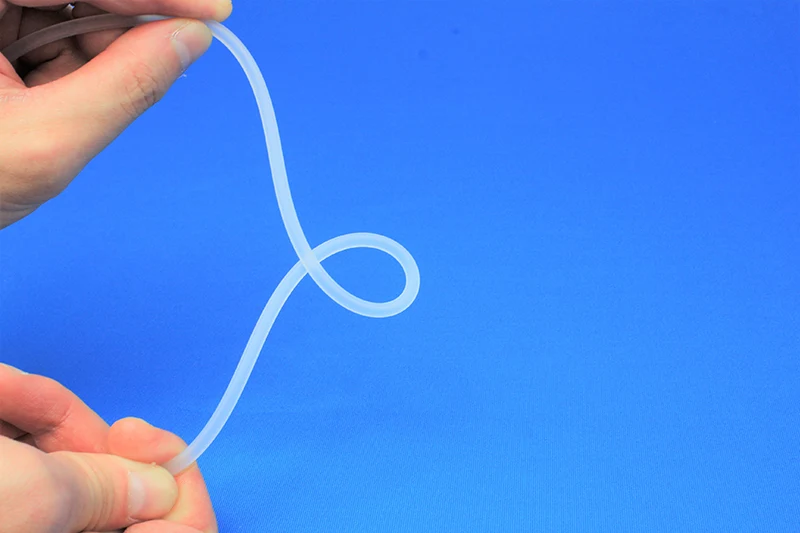

●オレフィン系樹脂タイプ

内径×外径	使用圧力 （at20℃）	許容曲げ半径	使用温度範囲	色調
mm	MPa	mm	℃
2×4	0～0.2	15	0～40	乳白色
3×5	0～0.15	25	0～40
4×6	0～0.1	30	0～40

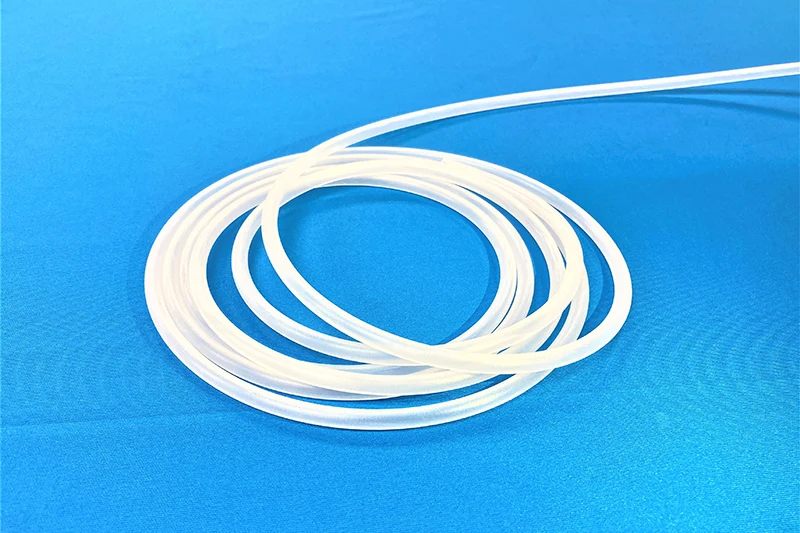

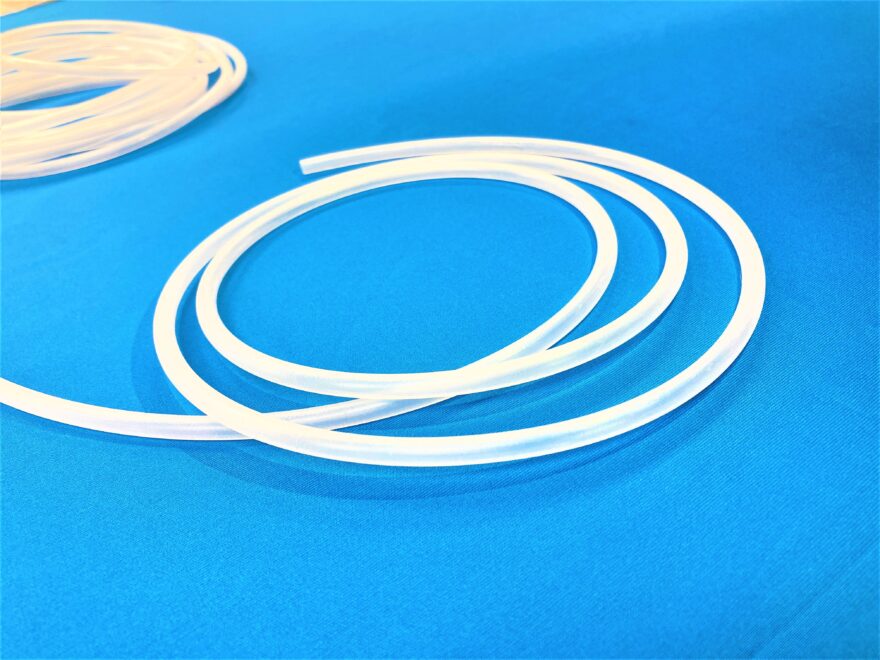

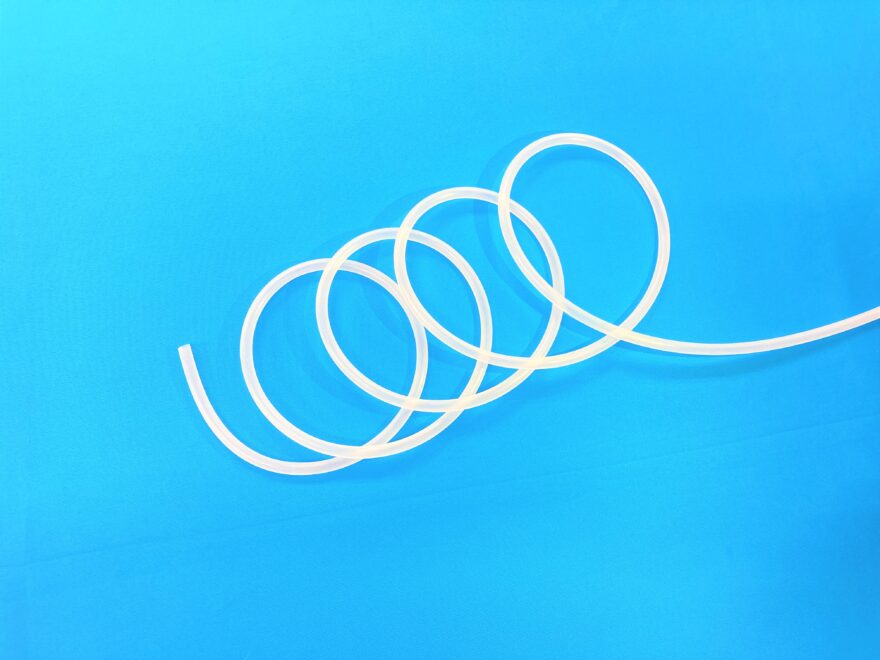

●高機能オレフィン系樹脂タイプ

内径×外径	使用圧力 （at20℃）	許容曲げ半径	使用温度範囲	色調
mm	MPa	mm	℃
2×4	0～0.2	15	0～60	ナチュラル
3×5	0～0.15	25	0～60
4×6	0～0.1	30	0～60

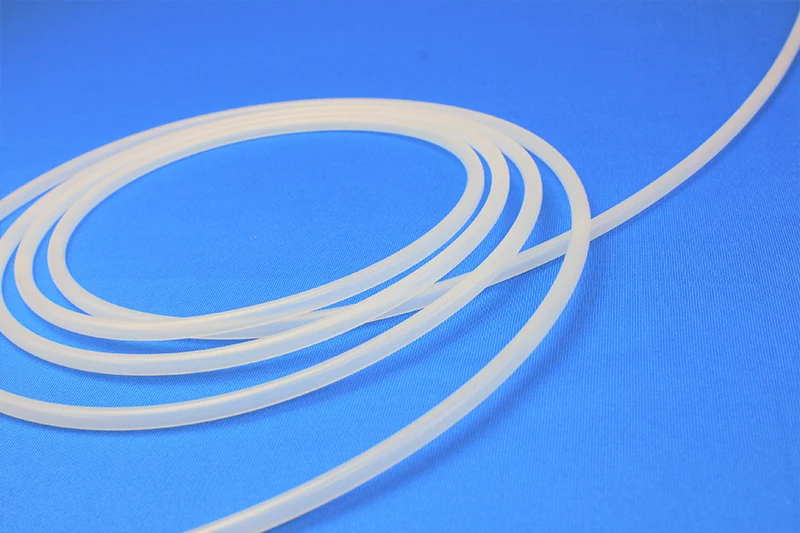

●スチレン系エラストマータイプ

内径×外径	使用圧力 （at20℃）	許容曲げ半径	使用温度範囲	色調
mm	MPa	mm	℃
2×4	0～0.2	15	0～40	ナチュラル
3×5	0～0.15	25	0～40
4×6	0～0.1	30	0～40

※上記規格は参考スペックです。ご使用の要望に沿ったチューブ提案も可能ですので、
ページ末尾のボタンよりお問い合わせください。

■技術資料

材質別データ

材質	オレフィン系樹脂	高機能オレフィン系樹脂	スチレン系エラストマー
樹脂硬度 *1	70A	70A	70A
改正食品衛生法（PL）適合 *2	×	〇	〇
FDA 21CFR準拠 *3	×	×	〇
ポンプ耐久性 *4	1000時間	2000時間	3000時間
耐薬品性 *5	酸・アルカリ、アルコール系、 インク系溶剤、カルボン酸		酸・アルカリ、アルコール系
使用温度範囲	0～40℃	0～60℃	0～40℃

*1：樹脂硬度は参考値です
*2：「食品衛生法等の一部を改正する法律」（令和2年6月1日施行）において規定されているポジティブリスト制度（PL制度）への適合可否を示しています
*3：FDA（米国食品医薬品局）に関し、材料で使用している原料ベースでの準拠可否を示しています
*4：耐久試験条件＝流体：水　回転数：60rpm　サイズ：内径φ4×外径φ6　結果：チューブに断裂や亀裂なし
*5：各材料における耐薬品性の参考データです。このデータは材料の一般的な耐薬品性を記載したもので、製品における保証値ではありません。薬品を使用する場合は必ず実機での事前評価をお願いいたします。

■オーダーメイド お問い合わせ

お客様のご要望に沿ったオーダーメイド製品を製作いたします。下記、お問い合わせボタンより、お困りごと、ご要求特性をお申し付けください。
