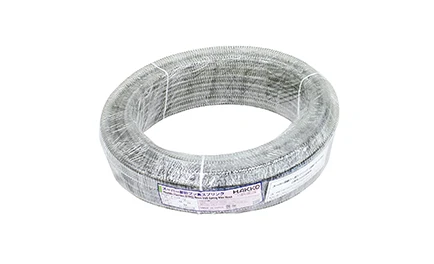

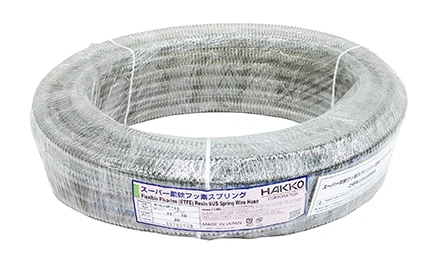

    スーパー柔軟フッ素スプリング E-SJSP

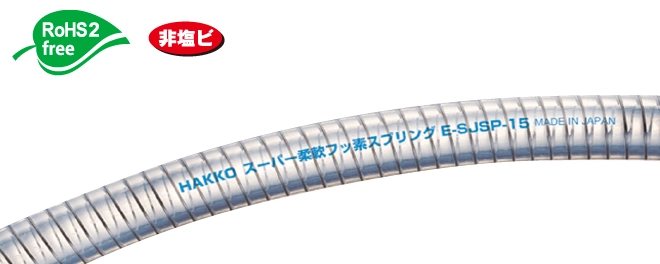

    image_E-SJSP01
    image_E-SJSP02

    卓越した透明性とフッ素ホースとは思えない柔軟性
    ほとんどの薬品に耐える4フッ化系フッ素樹脂のスーパーホース!
    オール非塩ビ!スプリング線は錆びにくいステンレス線を採用!

    youtube_$atts
    youtube button
    youtube_$atts
    youtube button

    無料サンプル依頼 ポジティブリスト 自己宣言書 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_toryou塗 料
    icon_youzai溶 剤
    icon_syokuhin食 品
    icon_inryou飲 料
    icon_kouryou香料・化粧品
    icon_sake酒 類
    icon_abura油
    icon_mizu水
    icon_funtai粉 体

    ■用途

    ●塗装機器、印刷機器の有機溶剤、塗料などの移送用として
    ●理化学実験機器等の薬液移送用として
    ●半導体関連機器・フラットパネル製造装置の薬品移送用として
    ●飲料・食品機械の飲料・食品移送用として
    ●バイオ燃料(BDF)などの脂肪酸工ステル類の移送用として
    ●産業廃棄物の化学廃液の移送用として
    ●アルコール類・化粧品・薬品の移送用として
    ●医療機器、内視鏡などの薬液移送用として
    ●燃料電池製造設備の薬液・純水の移送用として
    ●塗料・接着剤の充填ライン
    ●香料、着色料、添加剤の充填ライン
    ●クリーンルームの工アー配管として
    ●ビス、金属粉、ワークなどの紛体、固体の移送用として

    ■機能

    耐溶剤性
    非塩ビ
    非粘着性
    耐薬品性
    低溶出性
    低臭気性
    食衛適合
    バキューム
    透明性
    耐油性
    折れにくい
    耐寒性
    耐アルコール

    ■特徴

    ●耐薬品性…内層は4フッ化系フッ素樹脂(ETFE系)を採用しているため、ほとんどの薬品に耐性があります。
    ●曲げ保形性…錆びにくい SUS コイル線が内蔵されているため、潰れにくく曲げ保形性に優れます。
    ●バキューム対応…ポンプの吸い込み(負圧)でも圧送でも使用できます。
    ●柔軟性…積層構造により市販のフッ素チューブと比較して柔軟性に優れ、作業性が向上します。
    ●折れ難さ…市販のフッ素単層チューブと比較して折れにくく、折れてもある程度復元します。
    ●非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
    ●耐磨耗性…内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます。
    ●可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイルホース。
    ●非塩ビ…非塩ビ材質を使用しています。
    ●低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています。
    ●高純度性…内層のフッ素樹脂は可塑剤を含まないため、高純度の薬液配管に適しています。
    ●楽々力ット…1メートル間隔でホースに長さ印刷があるので力ットが簡単です。
    ●透明性…ホース内面の洗浄度合が見やすい透明色。
    ●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ●専用継手…専用継手との組み合せで、ホース・継手の選定ミスによる事故を予防できます。
    ●食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合しています。
    ※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
    *改正食品衛生法(令和2年6月1日施行)について
    ●端末キャップ…ホース両端末にホースキャップがついているため、異物混入を防止できます。※定尺梱包時

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-SJSP-122012 × 18- 0.1~ 0.550
    E-SJSP-1515 × 2260
    E-SJSP-1919 × 26- 0.1~ 0.475
    E-SJSP-2525 × 33100
    E-SJSP-3232 × 41- 0.1~ 0.3130
    E-SJSP-3838 × 48150

    ※この表は、製品仕様の一部を抜粋したものです。  より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

    ※定尺以外にも在庫代理店にて1m単位で購入可能です。

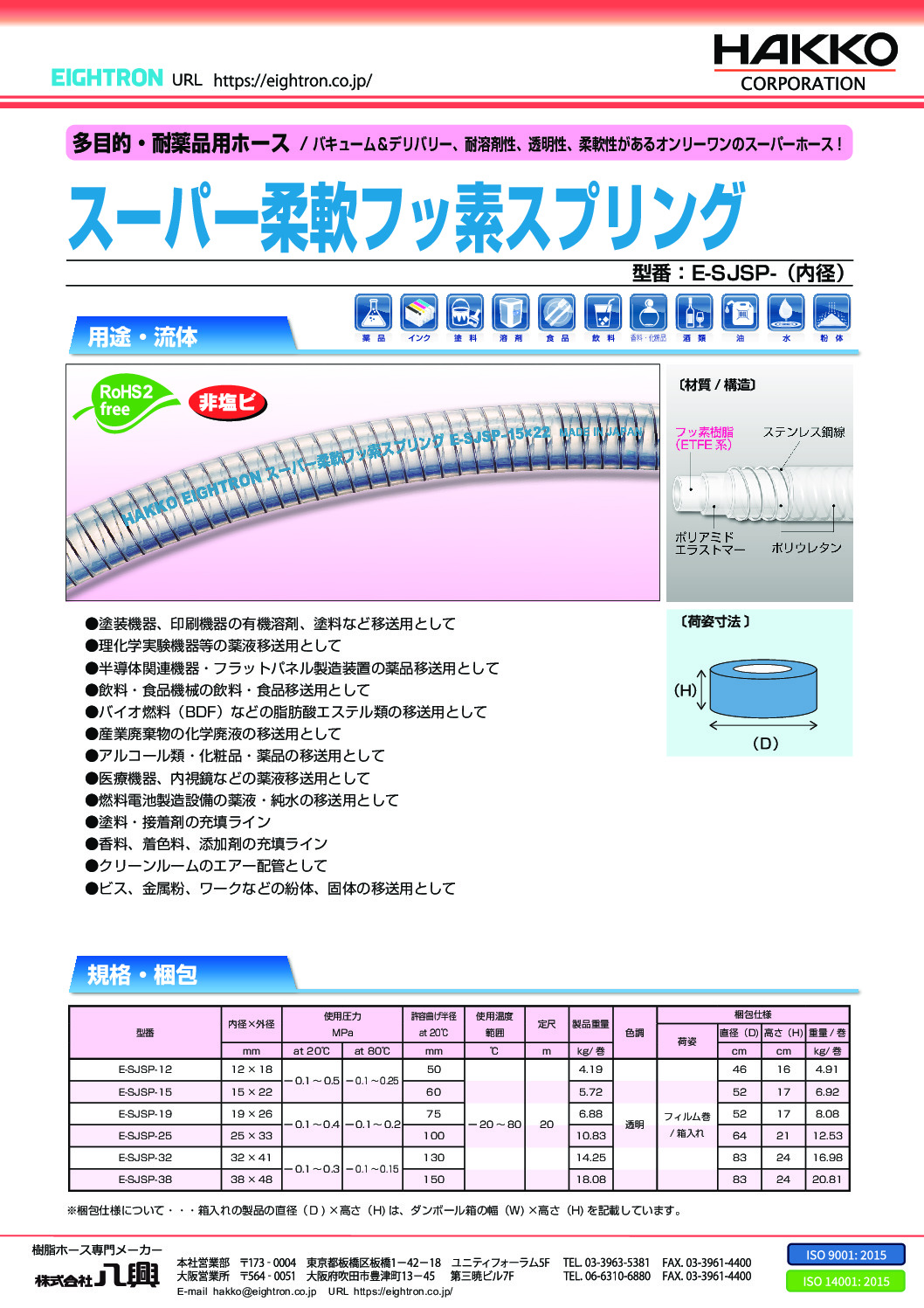

    製品リーフレット
    ◆製品規格の詳細は、製品リーフレットをご確認ください。

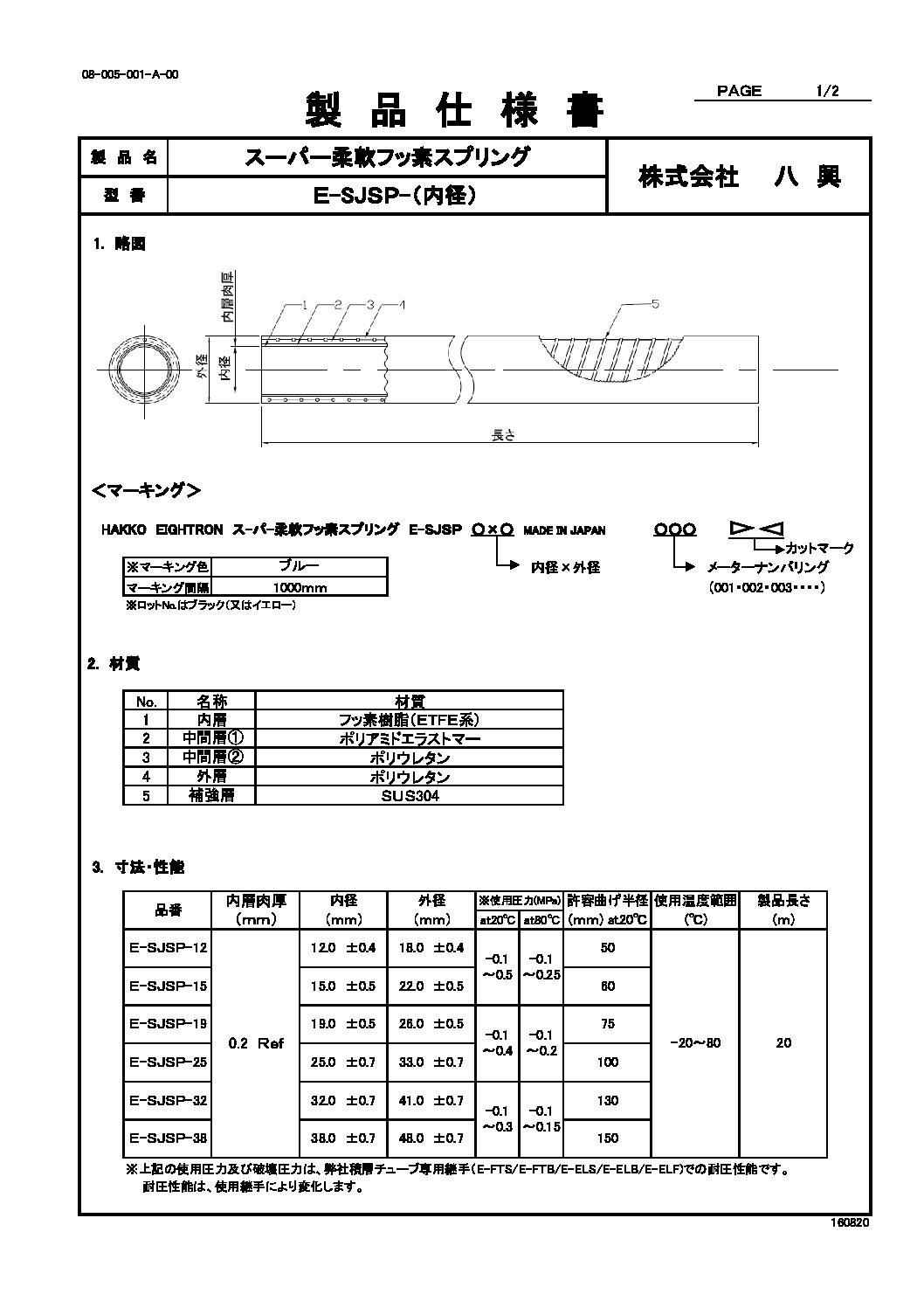

    製品仕様書 DL
    ◆当製品のご使用上の注意は、製品仕様書をご確認ください。

    ■技術資料

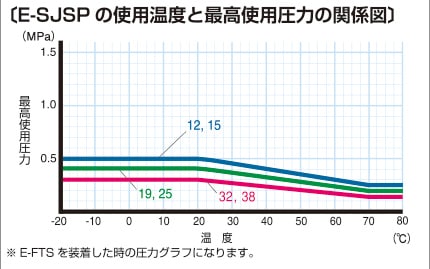

    E-SJSP 使用温度と最高使用圧力の関係図

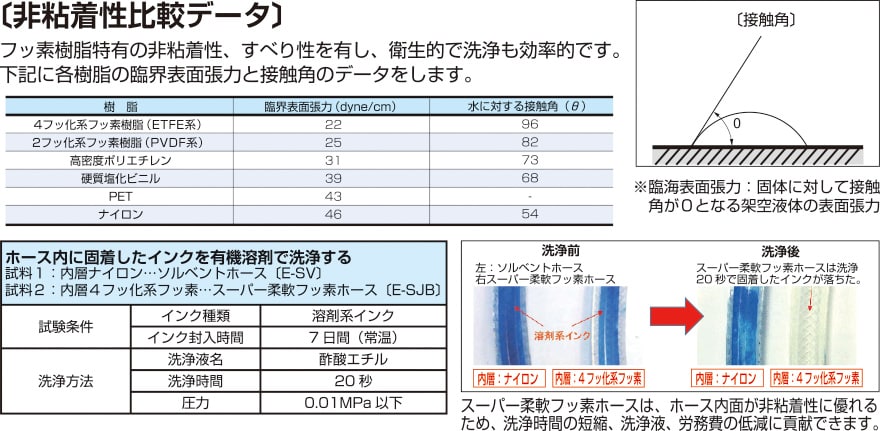

    E-SJ 非粘着性比較データ…フッ素樹脂特有の非粘着性、滑り性を有し、衛生的で洗浄も効率的です。八興柔軟フッ素チューブに採用されているETFE系、PVDF系のフッ素樹脂は、他材質(高密度ポリエチレン、塩化ビニル、PET、ナイロン)よりも非粘着性に優れています。   【インク洗浄性評価】ホース内に固着したインクを有機溶剤で洗浄した結果、スーパー柔軟フッ素ホースは、ホース内面が非粘着性に優れるため、洗浄時間の短縮、洗浄液使用量、労務費の低減に貢献できます。(試験条件…インク種類:溶剤系インク、インク封入時間:7日間、洗浄液名:酢酸エチル、洗浄時間:20秒、圧力:0.01MPa以下) 試料:①スーパー柔軟フッ素ホース(E-SJB)②ソルベントホース(E-SV)※内層ポリアミド

    ■耐薬品データ

    耐薬品データ一覧

    ※上記に記載の無い薬品につきましては、弊社までお問い合わせください

    耐油性比較 柔軟フッ素ホースシリーズ vs 市販シリコーンホース

    試験方法

    ●目的:
    各試料の表面への油の浸出度合いを確認し、耐油性を比較すること。

    ●手順:
    ①各試料に植物性油を封入後、70℃恒温槽にて7 日間安置。
    ②封入した植物性油を試料から取り除いた後、油とり紙の上に60秒間安置。
    ③油とり紙への油の付着度合いを確認。

    ●試料(各200L)
    ・スーパー柔軟フッ素ホース(E-SJB-12)※内径φ12
    ・柔軟フッ素ホース(E-PDB-12)※内径φ12
    ・市販シリコーンホース ※内径φ12.7

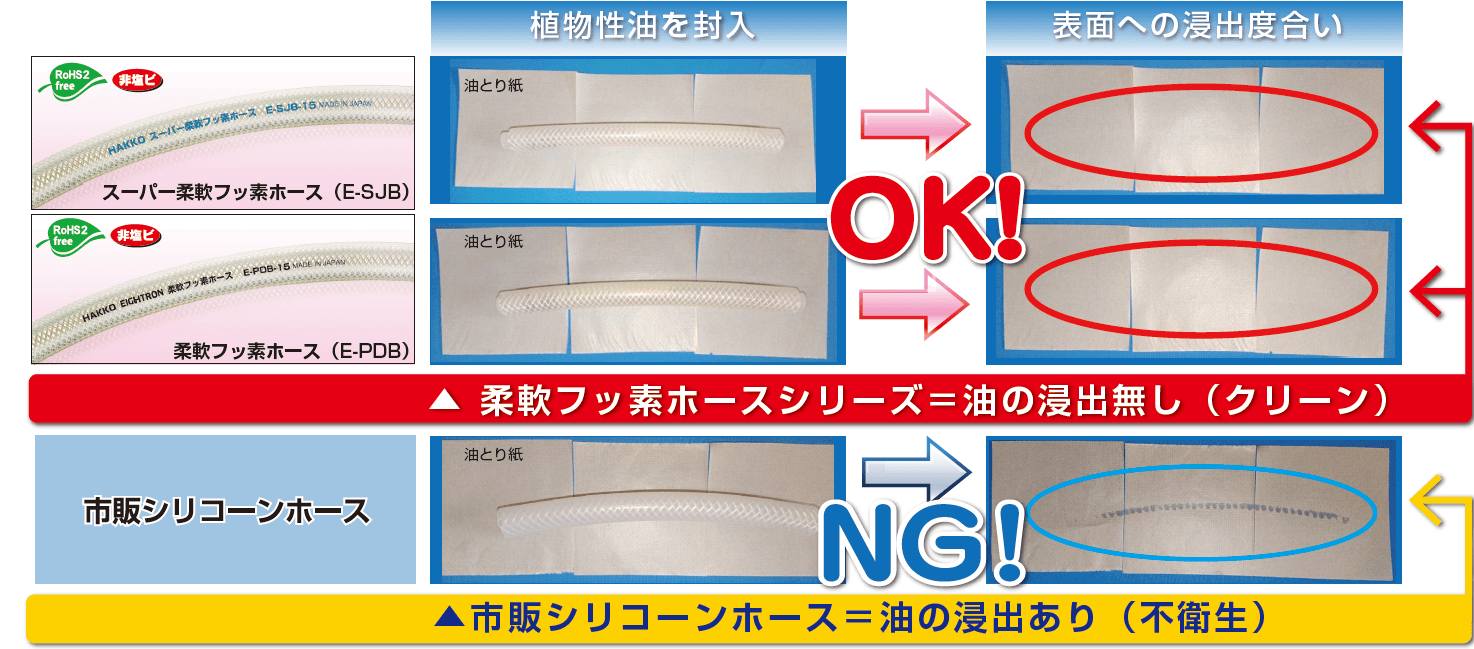

    試験結果

    八興の柔軟フッ素ホースシリーズと市販シリコーンホースを植物性油に封入した結果、柔軟フッ素ホースシリーズは油の浸出がなくクリーンだった。一方、市販シリコーンホースは油の浸出があり、不衛生な状態だった。

    市販シリコーンホースは油の浸出があり、不衛生な状態であることを確認。
    一方、八興の柔軟フッ素ホースシリーズは油の浸出がなく、クリーン。

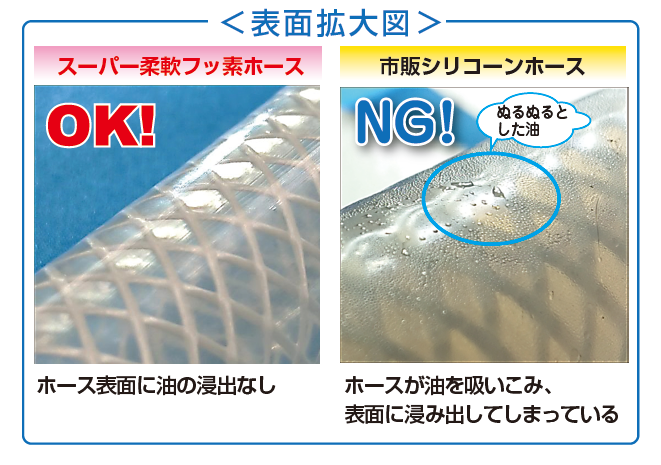

    表面の拡大図でも、八興の柔軟フッ素ホースシリーズは油の浸出が無いことを目視できた。一方、市販シリコーンホースは、表面にぬるぬるとした油が浸出していた。

    ホース表面の拡大図でも、八興の柔軟フッ素ホースシリーズは油脂・油の浸出が無いことを目視できた。
    一方、市販シリコーンホースは、表面にぬるぬるとした油脂・油が浸出していた。

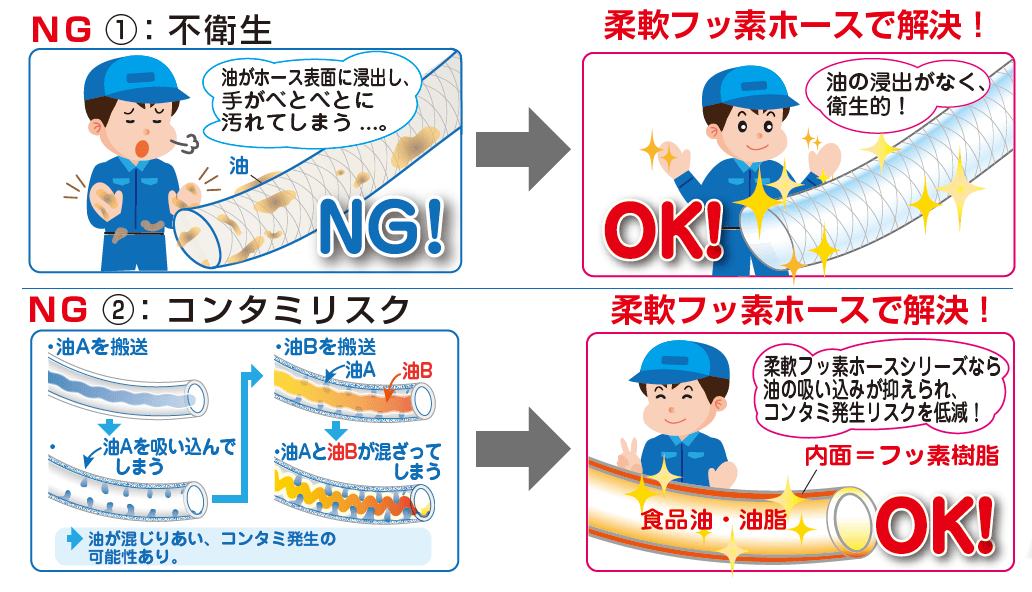

    食用油・油脂の搬送に関するお困りごとを、八興の柔軟フッ素ホースシリーズで解決することができます。

    「油がホース表面に浸出し、べとべとになってしまう」「コンタミリスク」「ホース膨潤による継手抜け」等、
    食用油・油脂の搬送に関するお困りごとを、八興の柔軟フッ素ホースシリーズで解決することができます。



    ■専用継手

    品名材質・特長
    エイトロックフェルール・PFAライニング[E-ELF-PFA]

    ● 耐腐食性…エイトロックフェルールの継手本体内面にPFA樹脂をライニングすることにより、金属NGな流体も安心してご使用になれます。
    ● 継手の再使用が可能…袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の再使用が可能です。
    ※エイトロックフェルールのホース交換時には、スリーブを新しい物に交換してください。
    ●ニップル端部が液溜りしにくいため、コンタミ、洗浄回数の改善につながります。

    image-E-ELF-PFA
    エイトロックフェルール[E-ELF]

    ・材質:SCS16(本体)、SCS13(リング、ナット)、POM(スリーブ)
    ・フェルール接続方式のナット締め継手のため、ホース交換が可能です。
    ・薬品用配管から食品、飲料、酒類用配管まで幅広い用途に対応
    ・ニップル端部が液溜りしにくいため、コンタミ、洗浄回数の改善につながります。

    image-E-ELF
    エイトロックS[E-ELS]

    ・材質:SUS304(本体、リング、ナット)、POM(スリーブ)
    ・ホースメーカーが設計した安心・安全の八興ホース専用継手
    ・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易
    ・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能

    image-E-ELS
    エイトロックB[E-ELB]

    ・材質:真鍮 カドミウム75ppm以下(本体、リング、ナット)、POM(スリーブ)
    ・欧州RoHS指令を指針としたカドミレス対応
    ・ホースメーカーが設計した安心・安全の八興ホース専用継手
    ・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易
    ・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能

    image-E-ELB
    エイトニップルS[E-FTS]

    ・材質:SUS316L(耐腐食性に優れるSUS316Lを使用)
    ・ホ-スバンド2本締め 二ップル部が長く、ホ-スバンド2本締めが可能
    ・フラット2段構造により、バンドの締め付け面積が大きくホ-スをしっかり固定する事が可能
    ・HAKKOホ-スの寸法に合わせて設計。適正なニップル外径によりホ-ス性能を十分発揮します
    ・ホースメーカーが設計した安心・安全の八興ホース専用継手

    image-E-FTS
    エイトニップルB[E-FTB]

    ・材質:真鍮 カドミウム75ppm以下
    ・欧州RoHS指令を指針としたカドミレス対応
    ・ホ-スバンド2本締め 二ップル部が長く、ホ-スバンド2本締めが可能
    ・フラット2段構造により、バンドの締め付け面積が大きくホ-スをしっかり固定する事が可能
    ・HAKKOホ-スの寸法に合わせて設計。適正なニップル外径によりホ-ス性能を十分発揮します
    ・ホースメーカーが設計した安心・安全の八興ホース専用継手

    image-E-FTB

    ホースカット時のご注意点

    • ホースのカット面は、垂直にしてください。

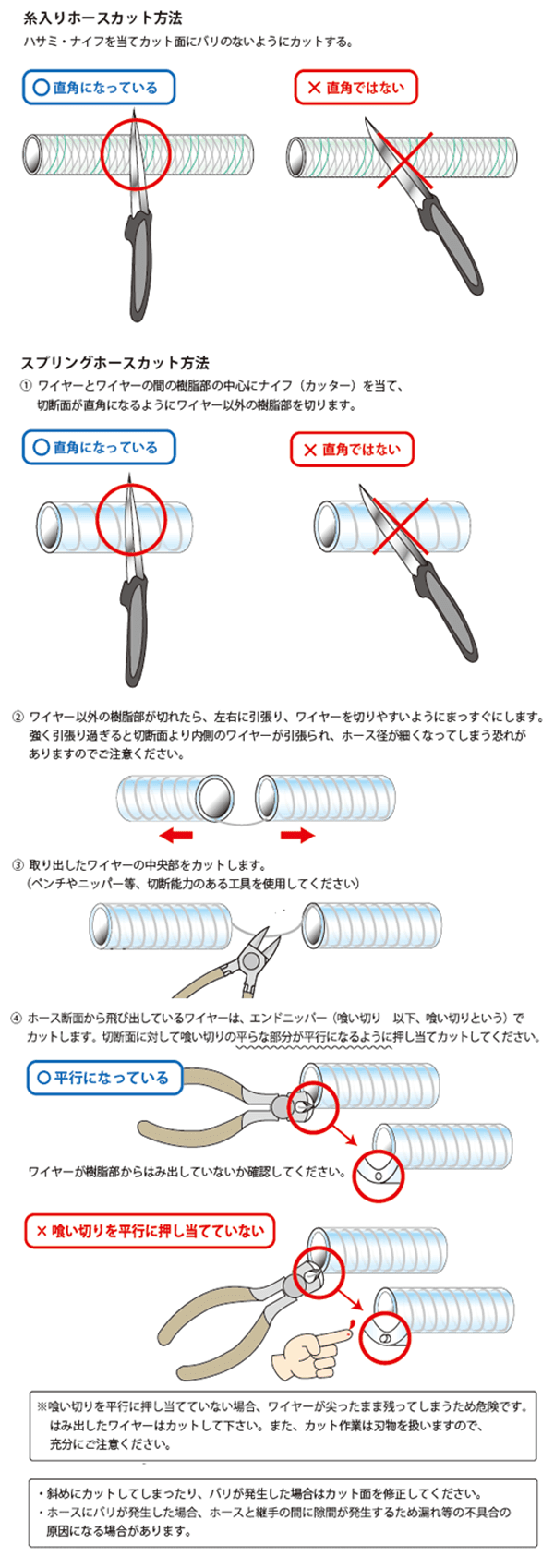

    <ホースカット要領>(1)糸入りホースカット方法…ハサミ・ナイフを当てカット面にバリが出ないようにする。(2)スプリングホース カット方法…①ワイヤーとワイヤーの間の樹脂部の中心にナイフ(カッター)を当て、切断面が直角になるようにワイヤー以外の樹脂部を切り取ります。③ワイヤー以外の樹脂部が切れたら、左右に引張り、ワイヤーを切りやすいようにまっすぐにします。強く引っ張りすぎると切断面より内側のワイヤーが引っ張られ、ホース径が細くなってしまう恐れがありますのでご注意ください。③取り出したワイヤーの中央部をカットします。(ペンチやニッパー等、切断能力のある工具を使用してください)④ホース断面から飛び出しているワイヤーは、エンドニッパー(喰い切り)でカットします。切断面に対して喰い切りの平らな部分が平行になるように押し当ててカットしてください。ワイヤーが樹脂部からはみ出していないか確認してください。 <注意事項>※斜めにカットしてしまったり、バリが発生した場合はカット面を修正してください。ホースにバリが発生した場合、ホースと継手の間に隙間が発生するため漏れなどの不具合の原因になることがあります。喰い切りを平行に押し当てていない場合、ワイヤーが尖ったまま残ってしまうため危険です。はみだしたワイヤーはカットしてください。また、カット作業は刃物を扱いますので、十分にご注意ください。

    ★スプリング入りホース カット手順(~1日1カイゼン! お役立ち動画シリーズ~)

    youtube
    youtube button
