手指洗浄・消毒用アルコール・酒類用ホース

1、手指洗浄用アルコール剤、消毒用アルコール剤の移送用
2、各種酒類(ビール、日本酒、焼酎、ワイン、原料アルコールなどの移送用)

洗浄用アルコール、飲用酒類アルコール、双方に幅広く実績がございます。アルコール飲料の製造工場(酒造メーカー)のタンク移送用、醸造酒の火入れ工程、瓶詰め工程用ホースから、原料アルコールの移送用ホース、充填機用ホース、スピリタス製造工程、アルコール飲料ディスペンサー用ホースなど、幅広い用途で実績があります。アルコール類に対してホースの樹脂臭気が移りにくく、ホース成分の溶出がほどんどないため、安心してご使用いただけます。

アルコール搬送時、こんなお困りごとはありませんか?

<お困りごとの例>(1)不純物の溶出…食品のアルコール洗浄工程で塩ビホースから可塑剤・添加剤等の不純物が溶出してしまう。食品に付着するリスク発生。(2)ホース硬化…塩ビホースが硬化し交換頻度増によるコスト増。(3)塩ビ臭気移り…化粧品、香料生産工程でアルコールを搬送。塩ビホース使用中に塩ビの臭気が移行しクレーム要因に。→八興のKYシリーズで解決できます!
※下記より、お困りごと解決事例やデータを掲載した専用リーフレットをダウンロードいただけます

採用事例

<消毒ジェル製造①>

採用製品:KYサンフーズ
流体:消毒液(アルコール)
採用ポイント:耐久性、低溶出性、耐アルコール性

・ユーザー課題
熱が出た時におでこに貼る冷却シートのジェルを製造するA社は、ブルー透明のジェルに黒い異物が混入し問題となりました。製造ラインを調査した結果、冷却ジェルを充填する配管の軟質塩ビホースに黒いカビが発生していることが判明したものの、ホースは数か月前に交換したばかりで、なぜカビが発生したのか原因を特定できませんでした。

・八興提案
カビが発生しないホースの問合せがあったため、現場に訪問をして打合せを実施いたしました。
軟質塩ビホースは、ホースを柔らかくするために約40%の可塑剤が入っており、その可塑剤とジェルの水分を栄養源にして湿気を好むカビ類がホース内面に発生したと仮設を立てました。
そこで、八興より、可塑剤を含まないKYサンフーズ【E-KYS】を提案いたしました。

KYサンフーズは、カビの栄養源となる可塑剤を含まないノンオイルホースです。
ホース内面はオレフィン系樹脂で滑り性に優れており、汚れがつきにくいホースです。
ユーザー様の工場設備で実機評価いただいた結果、6ヶ月経ってもKYサンフーズにはカビが発生しなかったことから、KYサンフーズを採用いただくこととなりました。

KYサンフーズは、内層に耐薬品性・食品衛生性に優れたオレフィン系樹脂を使用しています。また、柔軟性を持たせるために外層にはスチレン系エラストマーを使用しています。塩ビホースよりも耐薬品性・食品衛生性に優れており、ホース交換頻度低減・搬送流体の品質向上に貢献することができます。

また、E-SJ、E-SJBなどは内層に4フッ化系フッ素樹脂を使用しているため、耐薬品性はもちろん、非粘着性、透明性、低溶出、低臭気が特徴です。
更に八興の柔軟フッ素ホースシリーズフェルール継手の加締品はニップル部先端に液溜りにしくい形状になっているため、ホースの洗浄時間の短縮に繋がるメリットがあります。

スーパー柔軟フッ素ホース フェルール継手加締品です。ホースは、食品から薬品・溶剤など幅広い用途に対応できる柔軟フッ素ホースシリーズであり、フェルール継手は、ニップル先端部の液溜りが少ないオリジナルのフェルール形状の加締継手です。高密度、高純度が求められる医薬品・化粧品・半導体業界で多数の実績がございます。

<消毒ジェル製造②>

採用製品:スーパー柔軟フッ素スプリング【E-SJSP】
流体:消毒液(アルコール)
採用ポイント:耐久性、低溶出性、耐アルコール性

・ユーザー課題

「アルコールに対する耐久性と可塑剤の溶出が少ないホースが欲しい」
新型インフルエンザの予防対策により爆発的に需要が伸びている消毒用アルコールの製造工場では、製造ラインが止められずフル稼働状態が続いていました。
原料のアルコールを流すホースについても、従来は軟質塩ビホースを使用していましたが、アルコールですぐにホースが硬くなり交換が必要な状況でも、生産を止めることができません。
また、軟質塩ビホースは可塑剤が溶出し、商品のアルコールに不純物が混ざってしまうので、新しく交換するホースについては軟質塩ビホースは使用しない方針が決定されていました。

・八興提案
スーパー柔軟フッ素スプリング【E-SJSP】を提案し、ユーザー様に評価をして頂くことになりました。
【E-SJSP】は内面がフッ素樹脂のため、溶出物質が極めて少なく、アルコールを流しても硬化することがありません。
しかも、透明性があり、かつSUS304の鋼線が内蔵されているため、ホースが折れにくく圧送でも負圧でも使用できるマルチ型のデリバリー&サクションホースで、使用場所によってホースを使い分ける必要がなくなりました。
ユーザー様でご評価いただいた結果、従来品より性能が良いため現場ご担当者からすぐにご採用の旨、通知をいただきました。
ホースの寿命が延び、かつ衛生的に流体を搬送することができる、使い勝手の良い製品であると大変喜んでいただきました。

八興のスーパー柔軟フッ素スプリングは、内層に耐薬品性に優れたETFE系フッ素樹脂を使用しており、様々な薬品にオールマイティに使用することが可能です。また、SUSスプリング線を内蔵しているため耐キンク性・耐バキューム性があり、様々な用途に適用可能です。


<洋酒製造>

問題点:軟質塩ビホースの可塑剤が流体に溶出
洋酒製造を行うA社は新しく出来た環境方針と品質方針で従来使用していた工場配管を見直すことにしました。仕込み水、洋酒の移送には食品用軟質塩ビホースを使用していましたが、軟質塩ビホースの可塑剤の溶出と、流体への臭気の移行で弊社に相談いただきました。

八興からの提案・解決策
A社は八興だけでなくホースメーカー数社に耐アルコール性がある食品用ホースのサンプルを取り寄せていました。
八興からはホース内層がオレフィン系樹脂のKYサンフーズ【E-KYS】を提案し、サンプルを提供し、
A社では官能試験(味覚・臭気)、ホースの柔軟性試験および、第三機関でのホースからの溶出物質試験を実施しました。結果、すべてにおいて八興のKYサンフーズが最も優れた評価だったため、A社はKYサンフーズを認定部品として採用、すべての工場のホースをKYサンフーズに切り替えていただきました。

e_kys-image

KYサンフーズ/E-KYS

●焼却しても有毒ガスの発生を抑えるエコロジーホースです。
●内層がオレフィン系樹脂のため、低溶出性と耐薬品性に優れます。
●食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合。(n-ヘプタン適合)
※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)およびポジティブリスト(PL)制度への適合につきましては、下記をご参照ください。
*改正食品衛生法(令和2年6月1日施行)について
●内径サイズ:φ6.0~50

技術資料

【KYシリーズ 低溶出性データ】

項目 KYシリーズ 軟質塩ビチューブ ポリエチレンチューブ 定量下限
非イオン界面活性剤 検出せず 検出せず 検出せず 0.005mg/L
フェノール類 検出せず 26mg/L 0.014mg/L 0.0005mg/L
有機物「全有機炭素(TOC)の量」 検出せず 30mg/L 検出せず 0.3mg/L

KYシリーズ(E-KYS、E-KYT、E-KYC)は、上記項目で優れた低溶出性が確認されています。 ※JIS S 3200-7:2004『水道用器具・浸出性能試験試験方法』による

ホースは接水面が大きいため、ホース材質によっては可塑剤・安定剤などが溶出する可能性があります。
上記データは、KYシリーズが塩ビホースに比べて低溶出であり、食品搬送に適していることを示しています。

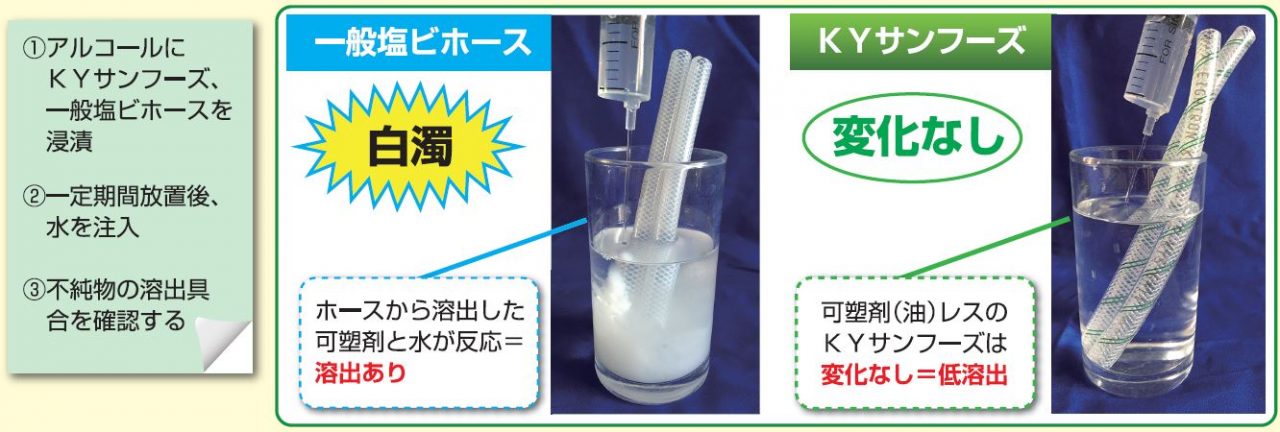

KYシリーズデータ

一般塩ビホースは、不純物の溶出により、流体に異味・異臭が生じる可能性があります。クリーンなKYシリーズなら安心・安全です。

アルコール飲料製造業のみなさまへ

醸造用に開発されたKYソフトブレード【E-OHB】は、八興が100社以上の蔵元、焼酎工場、ワイン工場などをまわり、現状のホースの問題点、耐久性をヒアリングして開発した醸造専用ホースです。 KYソフトブレードは軟質塩ビホースではすぐに硬化するフーゼル油、高濃度エチルアルコールにも耐性があります(ホースが硬化しません、可塑剤が溶出しません) 可塑剤を使用しない非塩ビホースの中ではトップクラスの柔軟性です。 時間をかけて作った大切なお酒・アルコール飲料の風味を損ねることなく、安心してボトリングまで搬送できるホースをご提案いたします。

image_e_ohb

KYソフトブレード/E-OHB

●アルコール・醸造用ホースとして開発された専用ホースです。(エチルアルコール96%でも硬化しません)
●内層がオレフィン系樹脂のため、低臭気・低溶出性・耐薬品性に優れます。
●食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合。(n-ヘプタン適合)※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
*改正食品衛生法(令和2年6月1日施行)について
●内径サイズ:φ25・38・50

醸造・酒類
事例リーフレットをダウンロードいただけます。

【柔軟フッ素ホースシリーズ 非粘着性データ】

柔軟フッ素 非粘着性データ

上記データは、柔軟フッ素ホースシリーズが、非粘着性に優れており、洗浄性や低臭気性の面で食品搬送に適していることを示しています。
※柔軟フッ素ホースシリーズ=E-SJ、E-SJ-CBU、E-SJ-BK、E-SJV、E-SJD、E-SJB、E-SJSP、E-SJSD、E-PD、E-PDB

製品比較表

項目 食品用ホースシリーズ
定番 KYシリーズ
製品仕様 型番 E-SF E-KYT E-KYC E-KYS E-OHB
材質(内層) 軟質PVC オレフィン系樹脂
構造 糸入り チューブ 樹脂コイル 糸入り 糸入り
内径サイズ φ6~50 φ2~8 φ12~19 φ6~50 φ25~50
用途 食品
飲料
油脂食品
酒・アルコール
食品衛生法 * 201号
595号
告示267号
機能 耐圧性
バキューム 不可 不可 不可
耐熱性 70℃ 70℃ 70℃ 65℃ 70℃
透明性
柔軟性
非粘着性
熱湯洗浄
薬品洗浄
低溶出
低臭気
専用継手
アクセサリー
フェルール継手
専用継手
保護スプリング
項目 食品用ホースシリーズ
柔軟フッ素ホースシリーズ
製品仕様 型番 E-PD E-PDB E-SJ E-SJ-CBU E-SJB E-SJSP
材質(内層) 2フッ化系フッ素樹脂 4フッ化系フッ素樹脂
構造 チューブ 糸入り チューブ チューブ 糸入り 金属コイル
内径サイズ φ2~8 φ9~50 φ2~8 φ2~8 φ9~38 φ12~38
用途 食品
飲料
油脂食品
酒・アルコール
食品衛生法* 201号
595号
告示267号
機能 耐圧性
バキューム 不可 不可 不可 不可 不可
耐熱性 80℃ 80℃ 80℃ 80℃ 80℃ 80℃
透明性
柔軟性
非粘着性
熱湯洗浄
薬品洗浄
低溶出
低臭気
専用継手
アクセサリー
フェルール継手
専用継手
保護スプリング

*「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
*改正食品衛生法(令和2年6月1日施行)について

【注意事項】※製品比較表の表現は弊社製品の中での相対比較です。耐薬品性については、
個々の耐薬品データをご確認ください。

記号の意味
◎:推奨、優れている ○:使用可、適合 △:確認が必要 ×:使用不可 -:ラインナップ無し

※低臭気・・・水に対して樹脂臭気の移行を官能試験で相対比較した(当社比)
◎樹脂特有の臭気がほとんどありません。
○樹脂特有の臭気が若干あります。
△軟質PVC樹脂特有の臭気があります。

※低溶出・・・ホース内面(接液部)からの可塑剤や安定剤などの溶出試験を実施
◎樹脂成分の溶出は検出限界以下です。
○樹脂成分の溶出はほとんどありません。
△可塑剤などの低分子量成分の溶出の可能性はあります。

※非粘着性・・・ホース内層材のすべり性(汚れにくさ)
◎フッ素樹脂特有の非粘着性を有します。
○フッ素樹脂より劣りますがオレフィン系樹脂特有の非粘着性を有します。
△軟質PVC樹脂特有のグリップ感があり、非粘着性は劣ります。

熱湯洗浄について

八興の食品用ホースシリーズ(E-SF、E-KYS、E-KYT、E-KYC、E-OHB、E-PD、E-PDB、E-SJ、E-SJB、E-SJSP)の熱湯によるホース洗浄は80℃以下・30分以内・0.1MPa以下の条件まで可能です。
洗浄後はホースおよび、継手の状態を充分点検してからご使用ください。
通常の連続使用は、使用条件範囲内でご使用ください。
※KYチューブ【E-KYT】は圧力をかけずに(開放状態)洗浄してください。

対象製品

●KYサンフーズ E-KYS

image-E-KYS01

E-KYS

非塩ビ
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
酒類・醸造
耐アルコール

内径サイズ: φ6~50mm

●KYチューブ E-KYT

image-E-KYT01

E-KYT

非塩ビ
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
耐アルコール

内径サイズ: φ2~8mm

●KYコイル E-KYC

image-E-KYC01

E-KYC

非塩ビ
耐薬品性
低溶出性
低臭気性
食衛適合
バキューム
折れにくい
耐アルコール

内径サイズ: φ12~19mm

●柔軟フッ素ホース(補強糸入りタイプ) E-PDB

image-E-PDB01

E-PDB

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
耐圧性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ9~50mm

●柔軟フッ素ホース(チューブタイプ) E-PD

image-E-PD01

E-PD

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
柔軟性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●スーパー柔軟フッ素スプリング E-SJSP

image-E-SJSP01

E-SJSP

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
バキューム
透明性
耐油性
折れにくい
耐寒性
耐アルコール

内径サイズ: φ12~38mm

●柔軟フッ素ホースシリーズ フェルール継手加締品

image-E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F01

E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F

非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
サニタリー接続
洗浄性

内径サイズ: φ19~38mm

●スーパー柔軟フッ素ホース(補強糸入りタイプ) E-SJB

image-E-SJB01

E-SJB

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ9~38mm

●KYソフトブレード E-OHB

image-E-OHB01

E-OHB

非塩ビ
低溶出性
低臭気性
食衛適合
柔軟性
耐圧性
酒類・醸造
耐アルコール

内径サイズ: φ25~50mm

オーダーメイド対応品(受注生産)

●抗菌剤配合ホース

image- 01



低溶出性
低臭気性
柔軟性
洗浄性
軽量
抗菌性

内径サイズ: ご要望に応じてカスタマイズ可能

●カップ式自動販売機・飲料ディスペンサー用ホース

image- 01

非塩ビ
非粘着性
低溶出性
低臭気性
柔軟性
耐圧性
洗浄性
非フタル酸
軽量
すべり性
耐アルコール
RoHS 2 Free

内径サイズ: φ4~9.5mm

オーダーメイド製品のご案内

上記以外でも、ご要望に沿ったオーダーメイド製品を製作可能です。下記問合せフォームより、お気軽にお問い合わせください。
