スーパー柔軟フッ素チューブ（透明）　E-SJ

多目的・耐薬品チューブ｜テフロンチューブは硬く、折れやすいという問題点を解決したいお客様へ

卓越した透明性とウレタンチューブのような柔軟性
ほとんどの薬品に耐える４フッ化系フッ素樹脂のスーパーホース！
スーパー柔軟フッ素ホース（チューブタイプ） [E-SJ] 卓越した透明性！

＜柔軟性・耐薬品性・洗浄性が抜群＞

＜柔軟フッ素チューブは折れにくい＞

＜フッ素は色移りしにくい＞

無料サンプル依頼ポジティブリスト自己宣言書製品リーフレット製品仕様書　DL

■流体

■用途

●産業用インクジェットプリンターのインク供給用として
●塗装機器、印刷機器の有機溶剤、塗料などの移送用として
●理化学実験機器等の薬液移送用として
●半導体関連機器・フラットパネル製造装置の薬品移送用として
●飲料・食品機械の飲料・食品移送用として
●バイオ燃料（BDF）などの脂肪酸エステル類の移送用として
●産業廃棄物の化学廃液の移送用として
●アルコール類・化粧品・薬品の移送用として
●医療機器の薬液移送用や内視鏡の鉗子用途として
●燃料電池製造設備の薬液・純水の移送用として
●塗料・接着剤の充填ライン
●香料、着色料、添加剤の充填ライン
●クリーンルームのエアー配管として

■機能

耐溶剤性

非塩ビ

非粘着性

耐薬品性

低溶出性

低臭気性

食衛適合

柔軟性

透明性

耐油性

耐寒性

耐アルコール

■特徴

● 耐薬品性…内層は４フッ化系フッ素樹脂（ETFE 系）のため、ほとんどの薬品に耐性があります。
● 柔軟性…積層構造により市販のフッ素単層チューブと比較して柔軟性に優れ、作業性が向上します。
● 折れ難さ…市販のフッ素単層チューブと比較して折れ難く、折れてもある程度復元します。
● 非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
● 耐磨耗性…内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます。
● 可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を採用しています。
● 非塩ビ…非塩ビ材質を使用しています。
● 低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています。
● 高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
● 楽々カット…１メートル間隔でチューブに長さ印刷があるのでカットが簡単です。
● 透明性…チューブ内面の洗浄度合が見やすい透明色。
● グリーン調達…2019年7月22日の改正RoHS指令（RoHS2.0）10物質群を含有していない、もしくは閾値未満です。
● 専用継手…専用継手との組合せで、チューブ・継手の選定ミスによる事故が予防できます。
● 食品衛生性…食品衛生法・食品、添加物等の規格基準（昭和34 年厚生省告示第370 号）に適合
※「食品衛生法等の一部を改正する法律」（令和2年6月1日施行）への適合につきましては、下記をご参照ください。
＊改正食品衛生法（令和2年6月1日施行）について

■お困りごと事例

●油脂食品をゴムホースで搬送するとホースがべたついてしまう
●薬品搬送中にフッ素ホースが硬くて折れてしまう
●ホースから可塑剤が溶出してしまう
●化粧品・香料の搬送用ホースから臭気が生じる
電子部品・半導体向けの採用事例を知りたい

■ お困りごと事例集
製造現場の改善事例をまとめた資料を下記よりダウンロードいただけます。

▼電子部品・半導体

image_case-study_electronic-component-pdf

▼溶剤・塗料

image_casestudies_solvents-and-paints-pdf

▼食品・飲料

image_casestudies_Food-and-beverages-pdf

■規格

型番	定尺	内径×外径	使用圧力	許容曲げ半径
	定尺	内径×外径	at20℃	at20℃
	m	mm	MPa	mm
E-SJ-2×4	20	2×4	0～0.6	15
E-SJ-2×4	100	2×4	0～0.6	15
E-SJ-3×5	20	3×5	0～0.6	20
E-SJ-3×5	100	3×5	0～0.6	20
E-SJ-1/8"×1/4"	20	3.18×6.35	0～0.6	20
E-SJ-1/8"×1/4"	100	3.18×6.35	0～0.6	20
E-SJ-4×6	20	4×6	0～0.6	25
E-SJ-4×6	100	4×6	0～0.6	25
E-SJ-4.3×6.4	20	4.3×6.4	0～0.6	30
E-SJ-4.3×6.4	100	4.3×6.4	0～0.6	30
E-SJ-6×8	20	6×8	0～0.4	50
E-SJ-6×8	100	6×8	0～0.4	50
E-SJ-6×9	20	6×9	0～0.6	35
E-SJ-6×9	100	6×9	0～0.6	35
E-SJ-1/4"×3/8"	20	6.35×9.53	0～0.6	45
E-SJ-1/4"×3/8"	100	6.35×9.53	0～0.6	45
E-SJ-8×10	20	8×10	0～0.4	90
E-SJ-8×10	100	8×10	0～0.4	90
E-SJ-8×12	20	8×12	0～0.6	50
E-SJ-8×12	100	8×12	0～0.6	50
E-SJ-9×12	20	9×12	0～0.5	65
E-SJ-9×12	100	9×12	0～0.5	65
E-SJ-3/8"×1/2"	20	9.53×12.7	0～0.45	80
E-SJ-3/8"×1/2"	100	9.53×12.7	0～0.45	80

・使用温度範囲：-20～80℃
・色調：クリアー

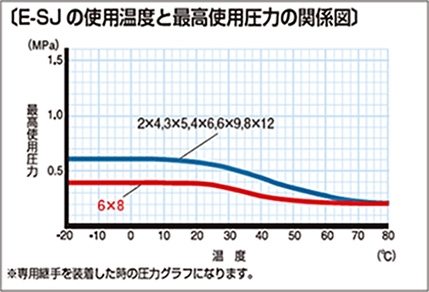

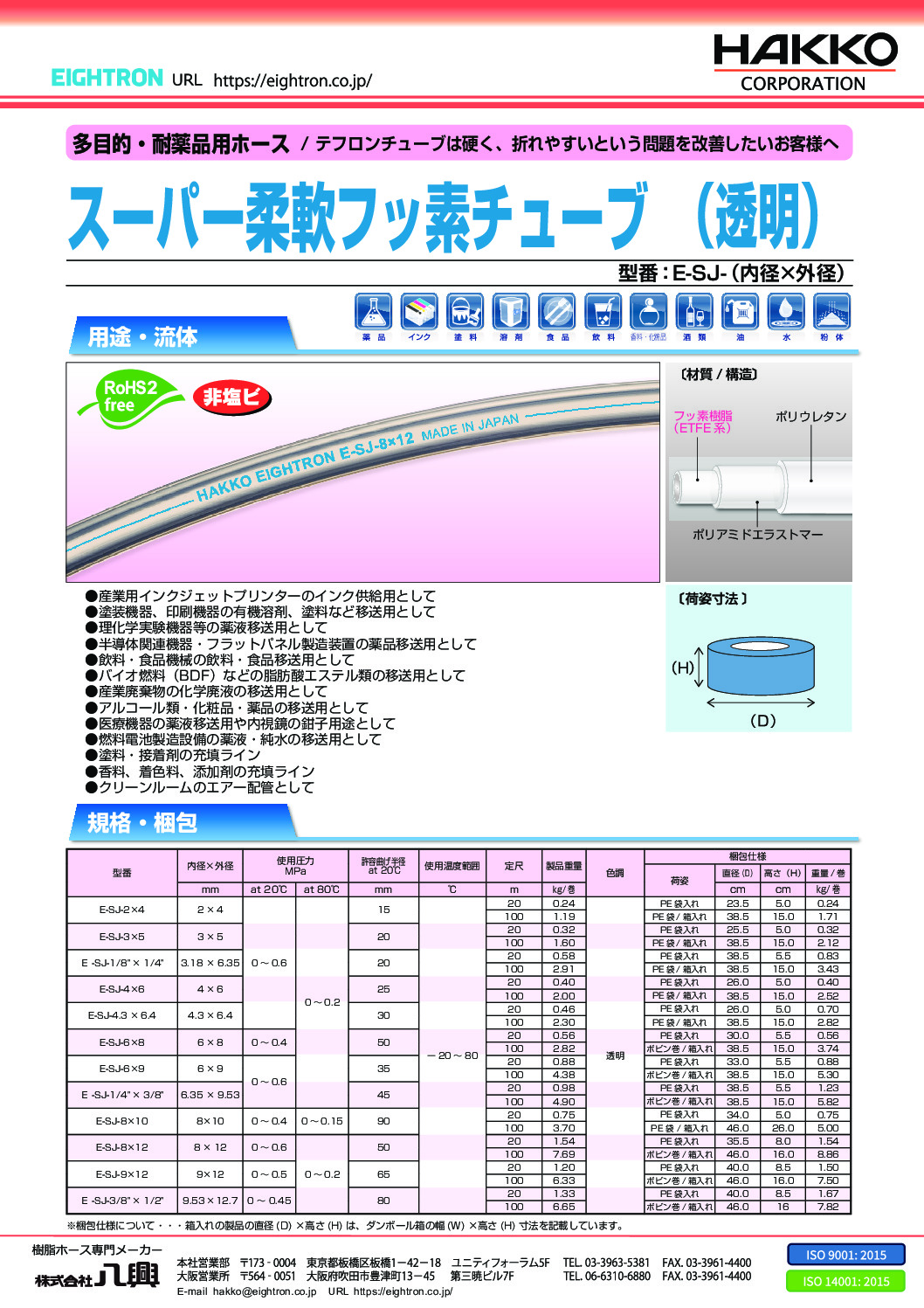

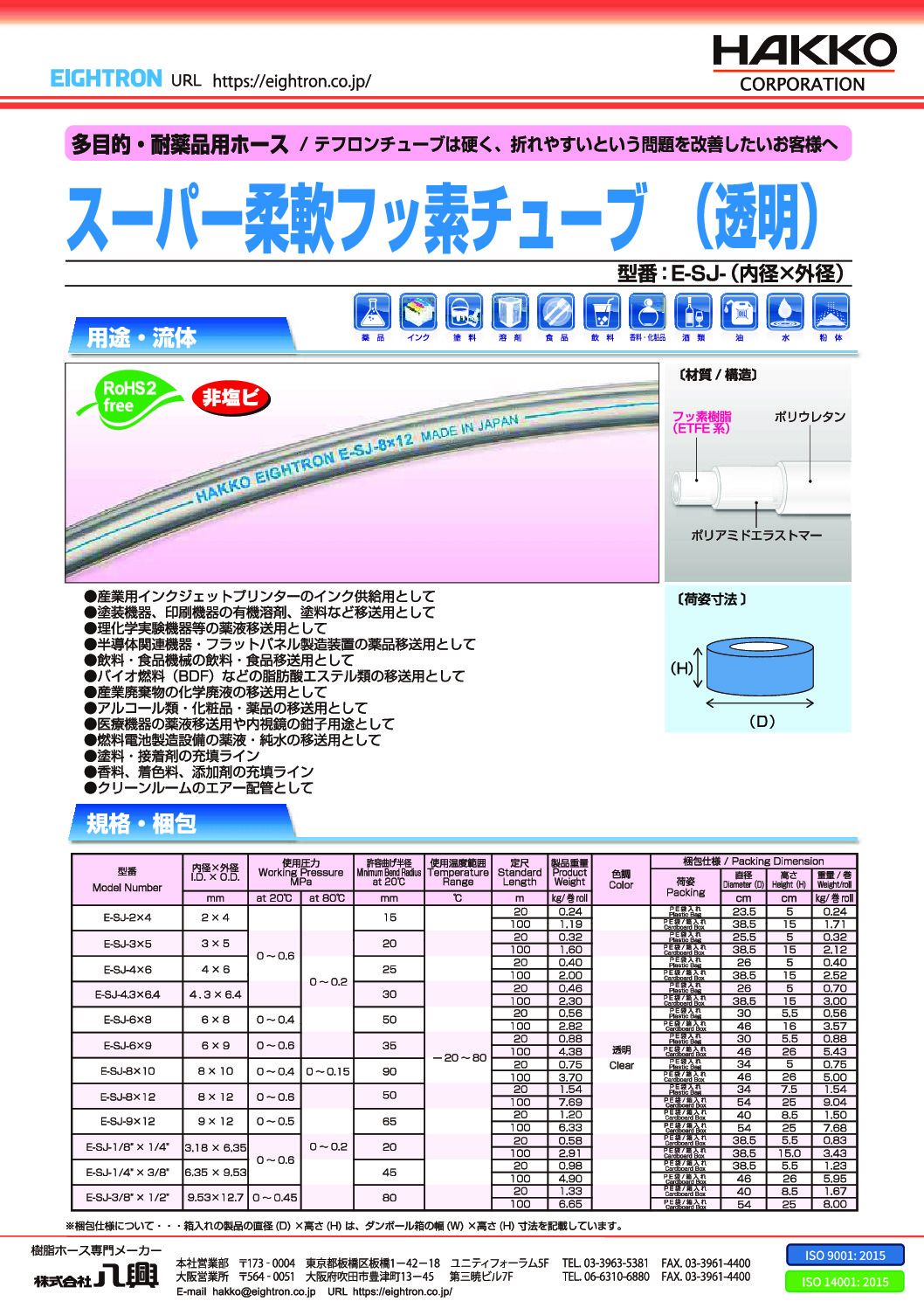

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。

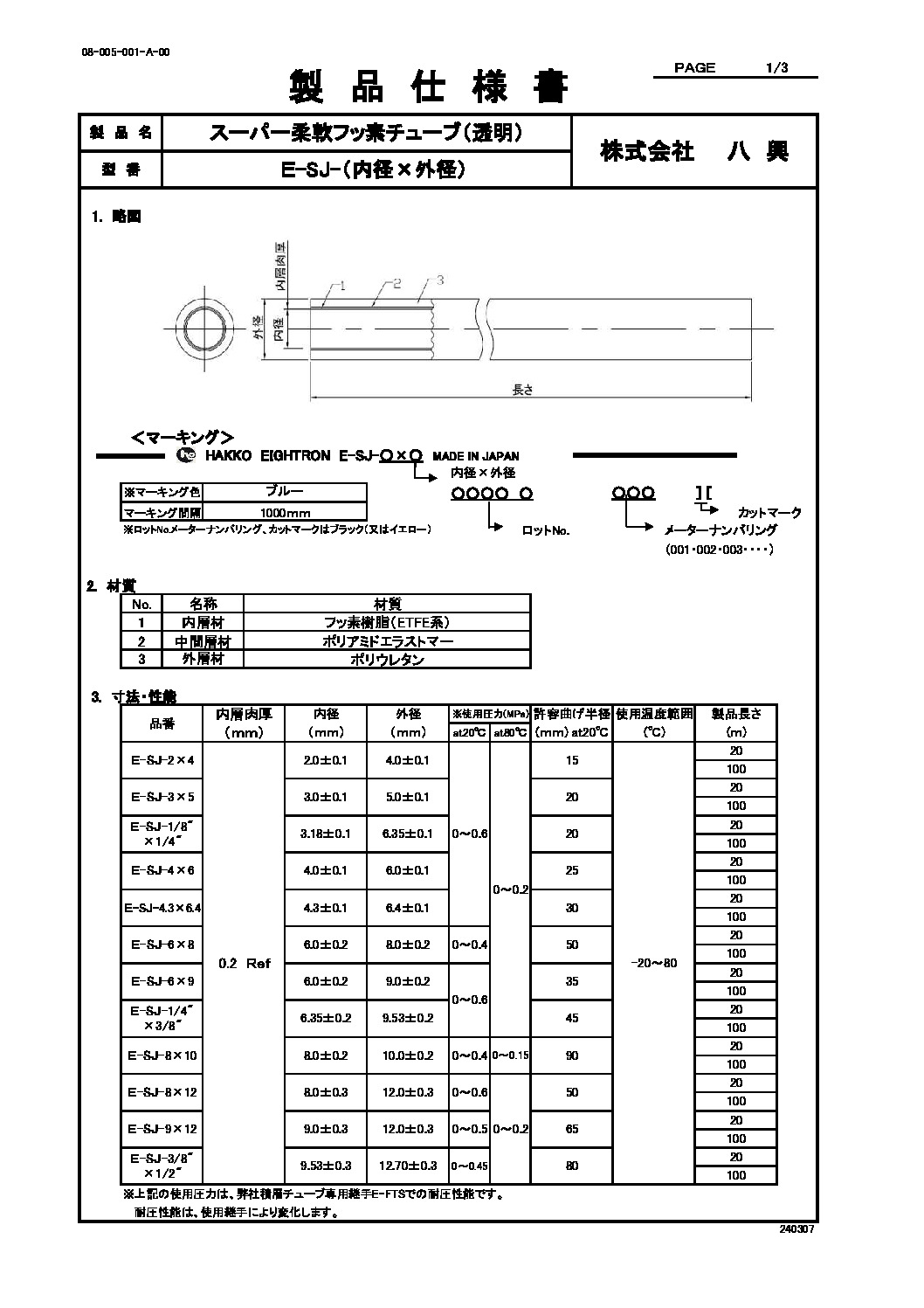

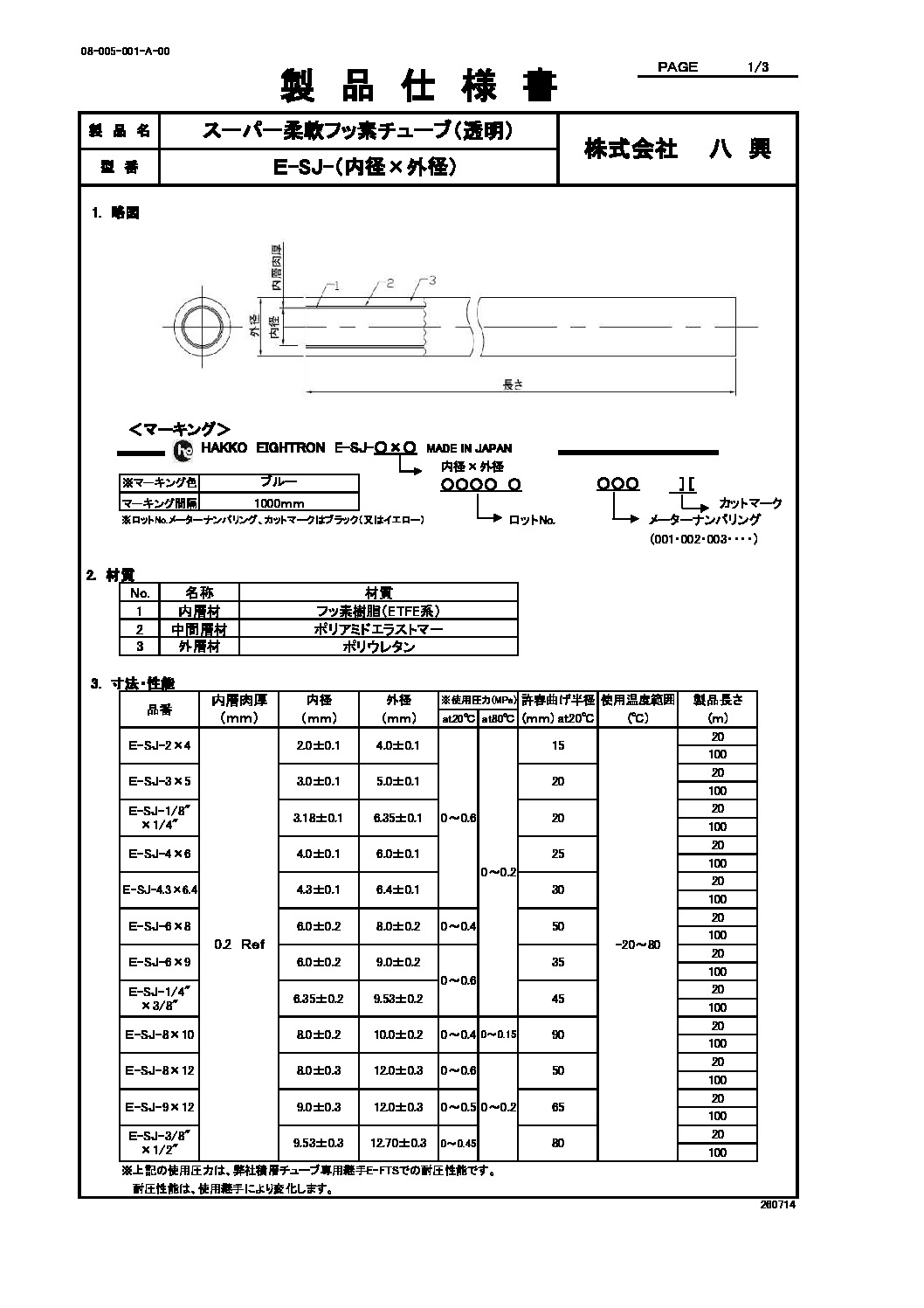

製品仕様書　DL
◆当製品のご使用上の注意は、製品仕様書をご確認ください。

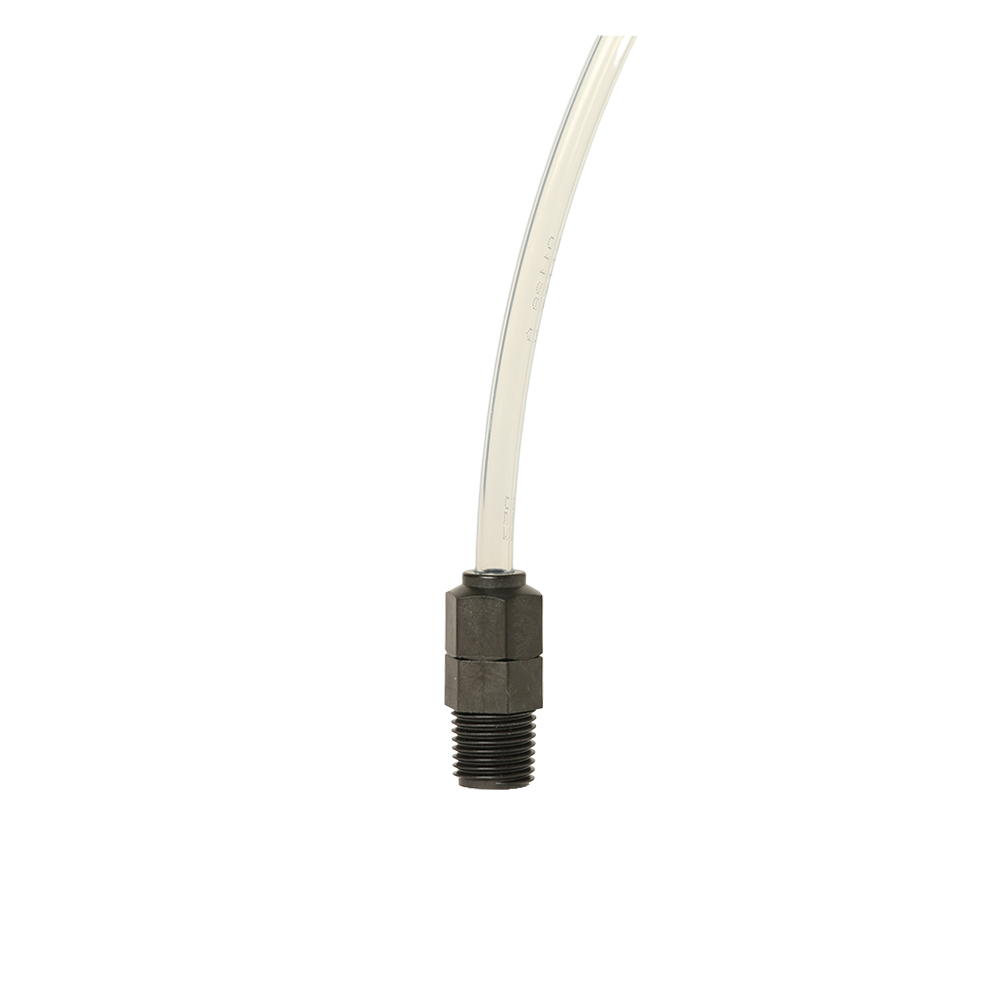

・積層チューブ構造のため、専用継手をご使用ください。やむを得ず他社継手を使用する場合は、チューブ内面でシールする継手をご使用ください。
・チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
・弊社製品のご使用の際は、ホームページ・総合カタログ等で、必ず『ご使用上の注意』をご確認ください。
・耐薬品性については、ホームページ・総合カタログに掲載している『耐薬品データ』をご確認ください。
・当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身でご判断をお願いいたします。
・積層構造の製品のため、内層が流体に対する耐性を有していても、使用条件（高温、高圧等）によっては内層を透過し、中間層・外層が膨潤・劣化する可能性があります。

■技術資料

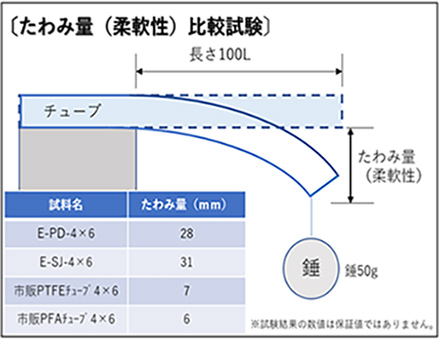

E-SJ たわみ量（柔軟性）比較試験　八興製柔軟フッ素チューブシリーズ（E-PD、E-SJ）は、市販製PTFEチューブよりも柔軟性に優れていることを確認しました。

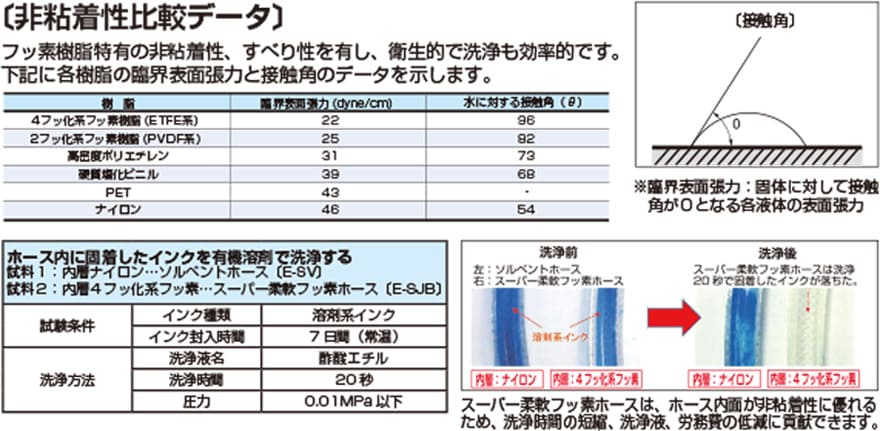

E-SJ 非粘着性比較データ…フッ素樹脂特有の非粘着性、滑り性を有し、衛生的で洗浄も効率的です。八興柔軟フッ素チューブに採用されているETFE系、PVDF系のフッ素樹脂は、他材質（高密度ポリエチレン、塩化ビニル、PET、ナイロン）よりも非粘着性に優れています。　　　【インク洗浄性評価】ホース内に固着したインクを有機溶剤で洗浄した結果、スーパー柔軟フッ素ホースは、ホース内面が非粘着性に優れるため、洗浄時間の短縮、洗浄液使用量、労務費の低減に貢献できます。（試験条件…インク種類：溶剤系インク、インク封入時間：7日間、洗浄液名：酢酸エチル、洗浄時間：20秒、圧力：0.01MPa以下）試料：①スーパー柔軟フッ素ホース（E-SJB）②ソルベントホース（E-SV）※内層ポリアミド

E-SJシリーズ浸出試験データ

項目	浸出溶媒	結果	定量下限
蒸発残留物	イソプロピルアルコール	10mg/L以下	10mg/L
非イオン界面活性剤	純水	検出せず	0.005mg/L
フェノール類	純水	検出せず	0.0005mg/L
有機物（TOC）	純水	検出せず	0.3mg/L

試験概要：JIS-S 3200-7：2004「水道用器具・浸出性能試験方法」に準じて、蒸発残留物等の浸出試験を実施した。

測定方法

項目	測定方法
蒸留残留物	重量法
非イオン界面活性剤	固相抽出・吸光光度法
フェノール類	固相抽出・誘導体化・ガスクロマトグラフ質量分析法
有機物〔全有機炭素（TOC）の量〕	全有機炭素計測法

■専用継手

品名	材質・特長
積層チューブ専用樹脂コネクター[コネクター（チューブ内径×外径）‐ ネジ径 ‐ 材質]	・八興積層チューブとセット使用可能：内面シール構造のため、八興の柔軟性に富んだ積層チューブとセット使用が可能・流体漏れ、継手抜けがなく安心・安全・耐薬品性：材質はPP とPFA の2 種類をラインナップ。酸・アルカリ等の腐食性のある流体にも安心して使用可能・コンパクト設計：ナットを内ネジの本体に挿入する構造でコンパクトな設計・簡単設計：接続冶具が不要なので、容易に設置・配管可能

積層チューブ専用継手[E-FTS-（内径）×（外径）-（ネジ径）]	・材質：SUS316L（本体）、SUS304（ナット）・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消・各チューブで使用温度範囲と使用圧力を明確化・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能

PEEK（カーボン強化）ナット締め継手[AL]	・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。・耐熱性…PEEK材は、樹脂の中でも優れた耐熱性を有します。・耐薬品性…継手材質は、カーボン入りPEEK樹脂（ポリエーテルエーテルケトン＋炭素繊維）のため、酸・アルカリ・有機溶剤など幅広い薬品に対して優れた耐性を有します。・機械的強度…引っ張り・衝撃に強いスーパーエンプラのPEEK材に、炭素繊維を配合することで、更なる機械的強度の向上を実現しています。
