樹脂ホース・継手の専門メーカー

化学

化学薬品用ホース

有機ファインケミカルズなどの医薬品、電子材料、塗料、染料、香料原料の配管
化学工場といってもさまざまな薬品があります。ほとんどが、大きな石油コンビナートで大量に生産される薬品類なので、金属配管で薬品を搬送しているので薬品用ホースのニーズは少ないですが少量プラントで作られるUV塗料や、純度が高い薬液(半導体の洗浄液など)、香料、医薬品原料などの生産では耐薬品性のあるホースが使われます。

採用事例

問題点:フッ素樹脂(テフロン)チューブは硬くて折れる
医薬品、化学薬品の受託製造を行うA社は、化学薬品を反応釜や精製装置に搬送する際にフッ素樹脂チューブを使用していたが、フッ素樹脂は硬く、チューブ径が太くなるにつれて曲げ難く、折れやすいという問題点があった。
耐薬品性、コンタミの観点からフッ素樹脂以外は使えないため、作業性が悪くても諦めていた。

八興からの提案・解決策
スーパー柔軟フッ素ホース(チューブタイプ)【E-SJ】とスーパー柔軟フッ素スプリング【E-SJSP】を提案した。
どちらもホース内層材は4フッ化系フッ素(ETFE)樹脂のため、優れた耐薬品性を有し、外層はウレタン系エラストマーを採用して耐薬品性と柔軟性を兼ね備えたホースである。
さらにホースは流体がハッキリと見える透明性もあり、流体や汚れが分りやすい。
試験設備でトライして問題なく使えたため、スーパー柔軟フッ素ホースシリーズを採用した。

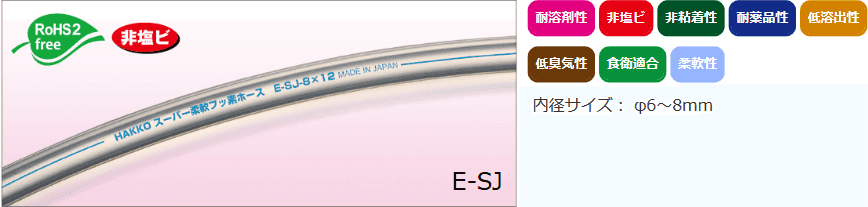

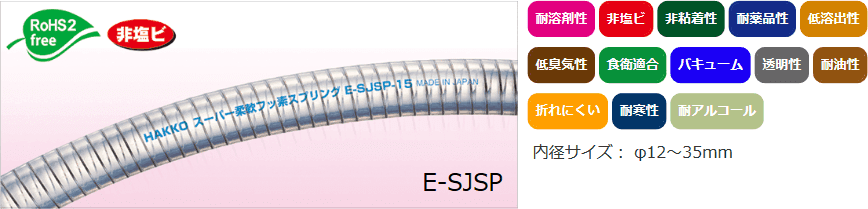

スーパー柔軟フッ素チューブ(E-SJ)は、内層フッ素樹脂(ETFE系)のため、薬品・有機溶剤(メチルエチルケトンMEK、メチルピロリドン、アセトン、キシレン等)にも使用可能です。外層はウレタン樹脂のため柔軟性・機械的強度に優れています。 八興のスーパー柔軟フッ素スプリングは、内層に耐薬品性に優れたETFE系フッ素樹脂を使用しており、様々な薬品にオールマイティに使用することが可能です。また、SUSスプリング線を内蔵しているため耐キンク性・耐バキューム性があり、様々な用途に適用可能です。

化学工業の皆さまへ

耐薬品ホースと言えば、テフロンチューブが定番ですが、80℃以下の流体であれば、一度、スーパー柔軟フッ素ホースシリーズをお試しください。 ホース内層はフッ素樹脂で外層はウレタン系エラストマーの積層構造によって、優れた柔軟性、透明性がある耐薬品性ホースです。

製品比較表

型番 内層材 特長
柔軟性 耐薬品性※ 耐圧性 バキューム 非粘着性
E-TB 軟質塩ビ 不可
E-STB 軟質塩ビ 不可
E-SP 軟質塩ビ 可※
E-SF 軟質塩ビ 不可
E-KYS オレフィン系樹脂 不可
E-KYT オレフィン系樹脂 不可
E-KYC オレフィン系樹脂
E-OHB オレフィン系樹脂 不可
E-PD 2フッ化系フッ素樹脂 不可
E-PDB 2フッ化系フッ素樹脂 不可
E-PDB-フェルール 2フッ化系フッ素樹脂 不可
E-SJ 4フッ化系フッ素樹脂 不可
E-SJ-CBU 4フッ化系フッ素樹脂 不可
E-SJ-BK 4フッ化系フッ素樹脂 不可
E-SJB 4フッ化系フッ素樹脂 不可
E-SJB-フェルール 4フッ化系フッ素樹脂 不可
E-SJSP 4フッ化系フッ素樹脂
E-SJSP-フェルール 4フッ化系フッ素樹脂
型番 内層材 特長
透明性 耐アルコール 低溶出性 洗浄性
E-TB 軟質塩ビ ×
E-STB 軟質塩ビ ×
E-SP 軟質塩ビ ×
E-SF 軟質塩ビ ×
E-KYS オレフィン系樹脂
E-KYT オレフィン系樹脂
E-KYC オレフィン系樹脂
E-OHB オレフィン系樹脂
E-PD 2フッ化系フッ素樹脂
E-PDB 2フッ化系フッ素樹脂
E-PDB-フェルール 2フッ化系フッ素樹脂
E-SJ 4フッ化系フッ素樹脂
E-SJ-CBU 4フッ化系フッ素樹脂
E-SJ-BK 4フッ化系フッ素樹脂 ×
E-SJB 4フッ化系フッ素樹脂
E-SJB-フェルール 4フッ化系フッ素樹脂
E-SJSP 4フッ化系フッ素樹脂
E-SJSP-フェルール 4フッ化系フッ素樹脂

※1・・・比較表の表現方法については、弊社製品群の相対比較になります。サイズによっては必ずしも表現が適正では無い場合があります。
◎・・・推奨、優れている
○・・・使用可、適合
△・・・十分な確認が必要
×・・・使用不可、不適合

※2・・・耐薬品性の◎○△×は相対比較です。個々の耐薬品性については、別紙の耐薬品データをご確認ください。

※3・・・E-SPのバキューム(吸込み)対応できるサイズはφ15~50になります。

対象製品

●スーパー柔軟フッ素ホース(補強糸入りタイプ) E-SJB

image-E-SJB01

E-SJB

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
透明性
耐油性
耐アルコール
RoHS 2 Free

内径サイズ: φ9~38mm

●スーパー柔軟フッ素ホース(ウルトラソフト) E-SJBUS

image-E-SJBUS01

E-SJBUS

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
耐圧性
透明性
耐油性
耐アルコール
RoHS 2 Free
ソフト性

内径サイズ: φ19~38mm

●スーパー柔軟フッ素スプリング E-SJSP

image-E-SJSP01

E-SJSP

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
バキューム
透明性
耐油性
折れにくい
耐寒性
耐アルコール

内径サイズ: φ12~38mm

●スーパー柔軟フッ素スプリング(ウルトラソフト)E-SJSPUS

image-E-SJSPUS01

E-SJSPUS

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
バキューム
洗浄性
透明性
耐油性
折れにくい
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
ソフト性

内径サイズ: φ19~38mm

●導電スーパー柔軟フッ素スプリング E-SJSD

image-E-SJSD01

E-SJSD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
バキューム
耐油性
折れにくい
耐アルコール

内径サイズ: φ12~25mm

●スーパー柔軟フッ素チューブ(透明) E-SJ

image-E-SJ01

E-SJ

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~9mm / 1/8"~3/8"

●スーパー柔軟フッ素チューブ(ウルトラソフト) E-SJUS

image-E-SJUS01

E-SJUS

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
洗浄性
透明性
耐油性
折れにくい
非フタル酸
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
ソフト性
スーパーソフト性
耐摩耗性

内径サイズ: φ2~8mm / φ1/8”~1/4"

●スーパー柔軟フッ素チューブ(帯電防止) E-SJAST

image- E-SJAST01

E-SJAST

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
柔軟性
洗浄性
透明性
耐油性
折れにくい
非フタル酸
軽量
帯電防止

内径サイズ: φ4~φ8

●スーパー柔軟フッ素チューブ(エコフレンドリー)E-SJECO

image-E-SJECO01

E-SJECO

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
洗浄性
透明性
耐油性
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free

内径サイズ: φ4~6mm

●導電スーパー柔軟フッ素チューブ E-SJD

image-E-SJD01

E-SJD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
耐油性
折れにくい
耐アルコール

内径サイズ: φ4~8mm

●柔軟フッ素ホース(補強糸入りタイプ) E-PDB

image-E-PDB01

E-PDB

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
耐圧性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ9~50mm

●柔軟フッ素ホース(チューブタイプ) E-PD

image-E-PD01

E-PD

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
柔軟性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●エイトロックフェルール E-ELF

image-E-ELF01

E-ELF

サニタリー接続
洗浄性
SCS16

内径サイズ: φ19~32mm

●エイトロックフェルール・PFAライニング E-ELF-PFA

image-E-ELF-PFA01

E-ELF-PFA

サニタリー接続
洗浄性
SCS16

内径サイズ: φ19~32mm

●柔軟フッ素ホースシリーズ フェルール継手加締品 PFAライニング

image-E-PDB-PFA / E-SJB-PFA / E-SJSP-PFA01

E-PDB-PFA / E-SJB-PFA / E-SJSP-PFA

非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
サニタリー接続
洗浄性

内径サイズ: φ19~38mm

オーダーメイド製品のご案内

上記以外でも、ご要望に沿ったオーダーメイド製品を製作可能です。下記問合せフォームより、お気軽にお問い合わせください。
