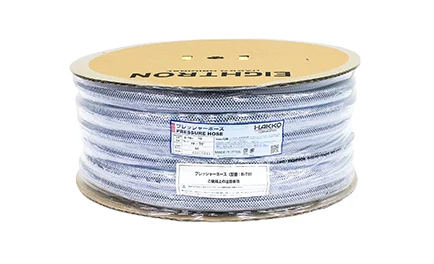

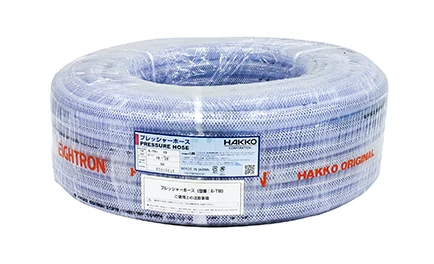

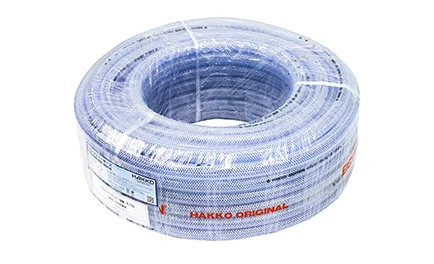

プレッシャーホース（耐圧ホース）　E-TB

プレッシャーホース [E-TB] ブレードホース（耐圧ホース）のスタンダード！

無料サンプル依頼製品リーフレット製品仕様書　DL

■流体

■用途

●工作機械・成形機・工場設備などの工アー、水、油、薬品などの工業用配管
●ポンプ、コンプレッサーなどの流体圧送用ホースとして
●土木・建設現場の仮設用配管として
●パイプなどの棒材の保護材として

■機能

柔軟性

耐圧性

透明性

■特徴

●耐久性…工業用・産業用に設計された耐圧ブレードホースのため、優れた耐久性を有します。
●信頼性…発売から50年のロングセラー、信頼の日本製ブレードホース。
●軽量…プレッシャーホースはゴムホースと比較して軽量で柔軟性があります。
●耐圧力…内径サイズ φ4.0～φ25mm は使用圧力1.0MPa（at20℃）まで使用できます。
●楽々力ット…１メートル間隔でホースに長さ印刷があるためカットが簡単です。
●透明性…流体が見やすいブルー透明色。
●グリーン調達…2019年7月22日の改正RoHS指令（RoHS2.0）10物質群を含有していない、もしくは閾値未満です。
●専用継手…専用継手との組合せで、ホース・継手の選定ミスによる事故が予防できます。（φ6.0～φ50mm)

■規格

型番	定尺	内径×外径	使用圧力	許容曲げ半径
	定尺	内径×外径	at20℃	at20℃
	m	mm	MPa	mm
E-TB-4	100	4 × 9	0 ～ 1.0	30
E-TB-6	100	6 × 11		40
E-TB-8	100	8 × 13.5		55
E-TB-9	100	9 × 15		65
E-TB-10	100	10 × 16		70
E-TB-12	100	12 × 18		85
E-TB-15	100	15 × 22		105
E-TB-15	50	15 × 22		105
E-TB-19	50	19 × 26		135
E-TB-21.5	50	21.5× 29		155
E-TB-25	50	25 × 33		175
E-TB-32	50	32 × 41	0 ～ 0.5	225
E-TB-38	50	38 × 48	0 ～ 0.5	265
E-TB-50	40	50 × 62	0 ～ 0.3	350
E-TB-63	20	63 × 80	0 ～ 0.2	440
E-TB-75	20	75 × 92	0 ～ 0.2	525

※この表は、製品仕様の一部を抜粋したものです。　より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。

製品仕様書　DL
◆当製品のご使用上の注意は、製品仕様書をご確認ください。

■技術資料

e-tb03 使用温度と最高使用圧力の関係図

■専用継手

品名	材質・特長
エイトロックS[E-ELS]	・材質：SUS304（本体、リング、ナット）、POM(スリーブ）・ホースメーカーが設計した安心・安全の八興ホース専用継手・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能

エイトロックB[E-ELB]	・材質：真鍮カドミウム75ppm以下（本体、リング、ナット）、POM(スリーブ）・欧州RoHS指令を指針としたカドミレス対応・ホースメーカーが設計した安心・安全の八興ホース専用継手・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能

エイトニップルS[E-FTS]	・材質：SUS316L（耐腐食性に優れるSUS316Lを使用）・ホ－スバンド2本締め　二ップル部が長く、ホ－スバンド２本締めが可能・フラット２段構造により、バンドの締め付け面積が大きくホ－スをしっかり固定する事が可能・HAKKOホ－スの寸法に合わせて設計。適正なニップル外径によりホ－ス性能を十分発揮します・ホースメーカーが設計した安心・安全の八興ホース専用継手

エイトニップルB[E-FTB]	・材質：真鍮カドミウム75ppm以下・欧州RoHS指令を指針としたカドミレス対応・ホ－スバンド2本締め　二ップル部が長く、ホ－スバンド２本締めが可能・フラット２段構造により、バンドの締め付け面積が大きくホ－スをしっかり固定する事が可能・HAKKOホ－スの寸法に合わせて設計。適正なニップル外径によりホ－ス性能を十分発揮します・ホースメーカーが設計した安心・安全の八興ホース専用継手
