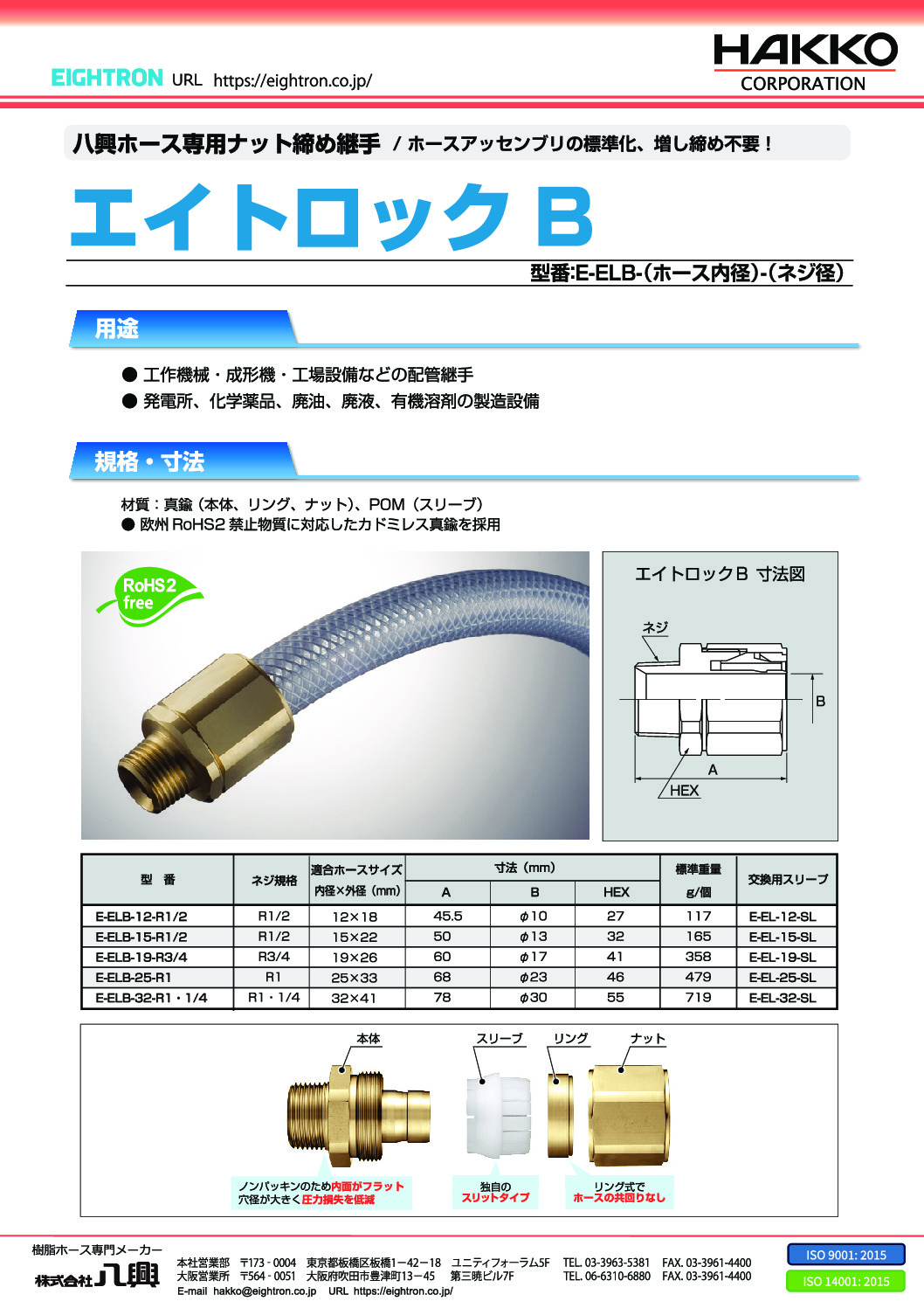

エイトロックB適用ホースセット規格
※KY サンフーズ・KYコイルの使用圧力・使用温度範囲は、エイトロック装着時にはホース単体の性能と異なりますのでご注意ください。
※エイトロックBの材質は銅合金であるため、オレフィン系の樹脂(PP・PE)と接触した状態で高温条件や塩素を流体で使用した場合、樹脂の劣化を引き起こす(銅害)恐れがあります。
●専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合から解消。
●安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。
●取付け作業の標準化…エイトロックシリーズはナットを奥まで締め付けるだけで誰でも均一にホースに継手を取り付けられます。タケノコニップルと違い、バンドの締め付け位置、締め付けトルク、増し締め作業の管理が不要になります。
●衛生性…エイトロックシリーズは本体とニップルが一体品のため、継手内面がフラット構造で衛生的です。
●省エネ設計…エイトロックのニップル内径は、一般的なホースニップルと比較して大きいため、流体の圧力が少なく、省エネにつながります。
●現場施工…現場で好きな長さにホースをカット、その場でアッセンブリが可能です。
●再利用可能…エイトロックシリーズはスリーブ以外、再利用できます。ホースが劣化したら、ホースと専用スリーブを交換し、継手はそのまま再利用できます。
型番 | ネジ規格 | 適合ホースサイズ | 寸法(mm) | 標準重量 | 交換用 | ||
内径×外径(mm) | A | B | HEX | g/個 | スリーブ | ||
E-ELB-12-R1/2 | R1/2 | 12×18 | 45.5 | φ10 | 27 | 125 | E-EL-12-SL |
E-ELB-15-R1/2 | R1/2 | 15×22 | 50 | φ13 | 32 | 175 | E-EL-15-SL |
E-ELB-19-R3/4 | R3/4 | 19×26 | 60 | φ17 | 41 | 360 | E-EL-19-SL |
E-ELB-25-R1 | R1 | 25×33 | 68 | φ23 | 46 | 450 | E-EL-25-SL |
E-ELB-32-R1・1/4 | R1・1/4 | 32×41 | 78 | φ30 | 55 | 700 | E-EL-32-SL |
※KY サンフーズ・KYコイルの使用圧力・使用温度範囲は、エイトロック装着時にはホース単体の性能と異なりますのでご注意ください。
※エイトロックBの材質は銅合金であるため、オレフィン系の樹脂(PP・PE)と接触した状態で高温条件や塩素を流体で使用した場合、樹脂の劣化を引き起こす(銅害)恐れがあります。
品名 | 材質・特長 |
エイトロックB[E-ELB] | ・材質:真鍮 カドミウム75ppm以下(本体、リング、ナット)、POM(スリーブ) |
適合ホース:柔軟フッ素ホース[E-PDB]、スーパー柔軟フッ素ホース[E-SJB]、スーパー柔軟フッ素ホース(ウルトラソフト)[E-SJBUS]、スーパー柔軟フッ素スプリング[E-SJSP]、、スーパー柔軟フッ素スプリング(ウルトラソフト)[E-SJSPUS]、プレッシャホース[E-TB]、耐油プレッシャーホース[E-STB]、 サンフーズ[E-SF]、KYサンフーズ[E-KYS]、KYコイル[E-KYC]
※適合ホース以外のホース及び他社ホースを装着すると、漏れ、破裂等の事故が発生する恐れがあります。

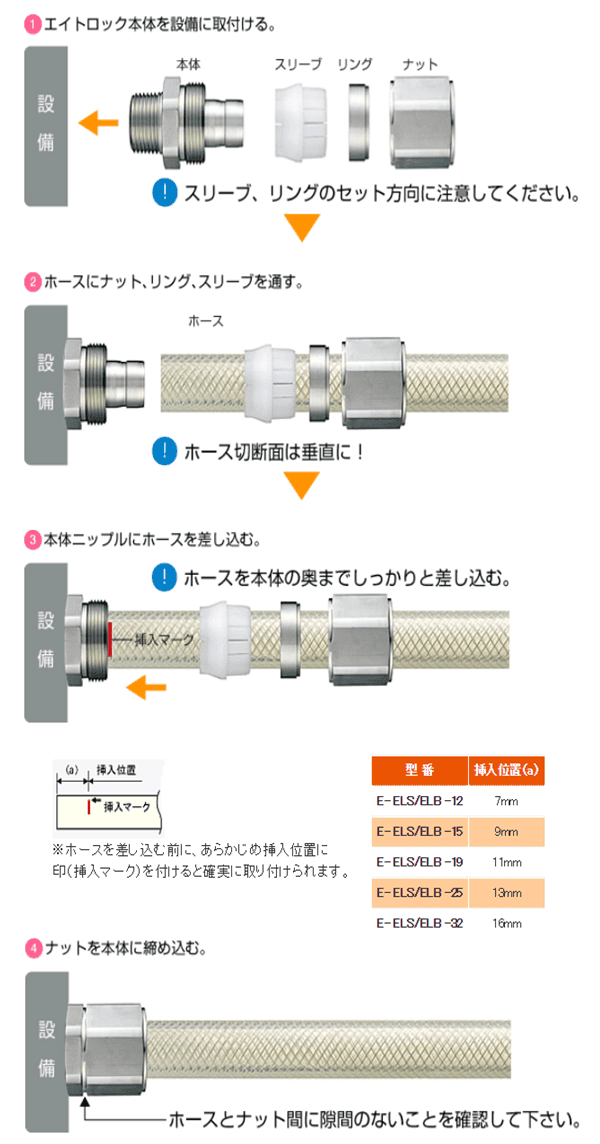

★エイトロック~改善につながる取り付け手順~
★エイトロック vs 市販タケノコ継手
