    耐油プレッシャーホース E-STB

    image_E-STB01
    image_E-STB02

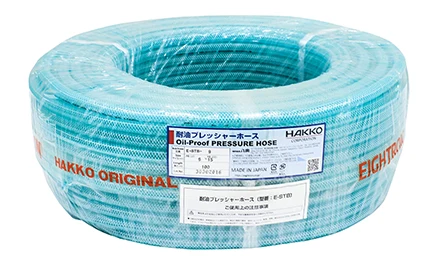

    耐油プレッシャーホース [E-STB] 優れた耐油性能を発揮するブレードホース!

    無料サンプル依頼 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_abura油
    icon_mizu水
    icon_funtai粉 体
    icon_eaaエアー

    ■用途

    ●潤滑油、絶縁油、クーラントオイルなどの油用配管
    ●工作機械・成形機・工場設備などの工アー、水、油、薬品等の工業用配管
    ●ボンプ、コンプレッサーなどの流体圧送用として
    ●土木・建設現場の仮設用配管として

    ■機能

    柔軟性
    耐圧性
    透明性
    耐油性

    ■特徴

    ●長寿命…耐油性可塑剤の配合により、油・お湯を流してもホースが硬化しにくく長寿命です。
    ●軽量…耐油プレッシャーホースはゴムホースと比較して軽量で柔軟性があります。
    ●耐圧力…内径サイズ中 φ6.0~φ25mm は使用圧力1.0MPa(at20℃)まで使用可能です。
    ●楽々力ット…1メートル間隔でホースに長さ印刷があるのでカットが簡単です。
    ●透明性…流体が見やすいグリーン透明色。
    ●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ●専用継手…専用継手との組合せで、ホース・継手の選定ミスによる事故が予防できます。

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-STB-61006 × 110 ~ 1.040
    E-STB-81008 × 13.555
    E-STB-91009 × 1565
    E-STB-1210012 × 1885
    E-STB-155015 × 22105
    E-STB-195019 × 26135
    E-STB-21.55021.5 × 29155
    E-STB-255025 × 33175
    E-STB-324032 × 410 ~ 0.5225
    E-STB-384038 × 48265
    E-STB-504050 × 620 ~ 0.3350

    ※この表は、製品仕様の一部を抜粋したものです。  より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

    ※定尺以外にも在庫代理店にて1m単位で購入可能です。

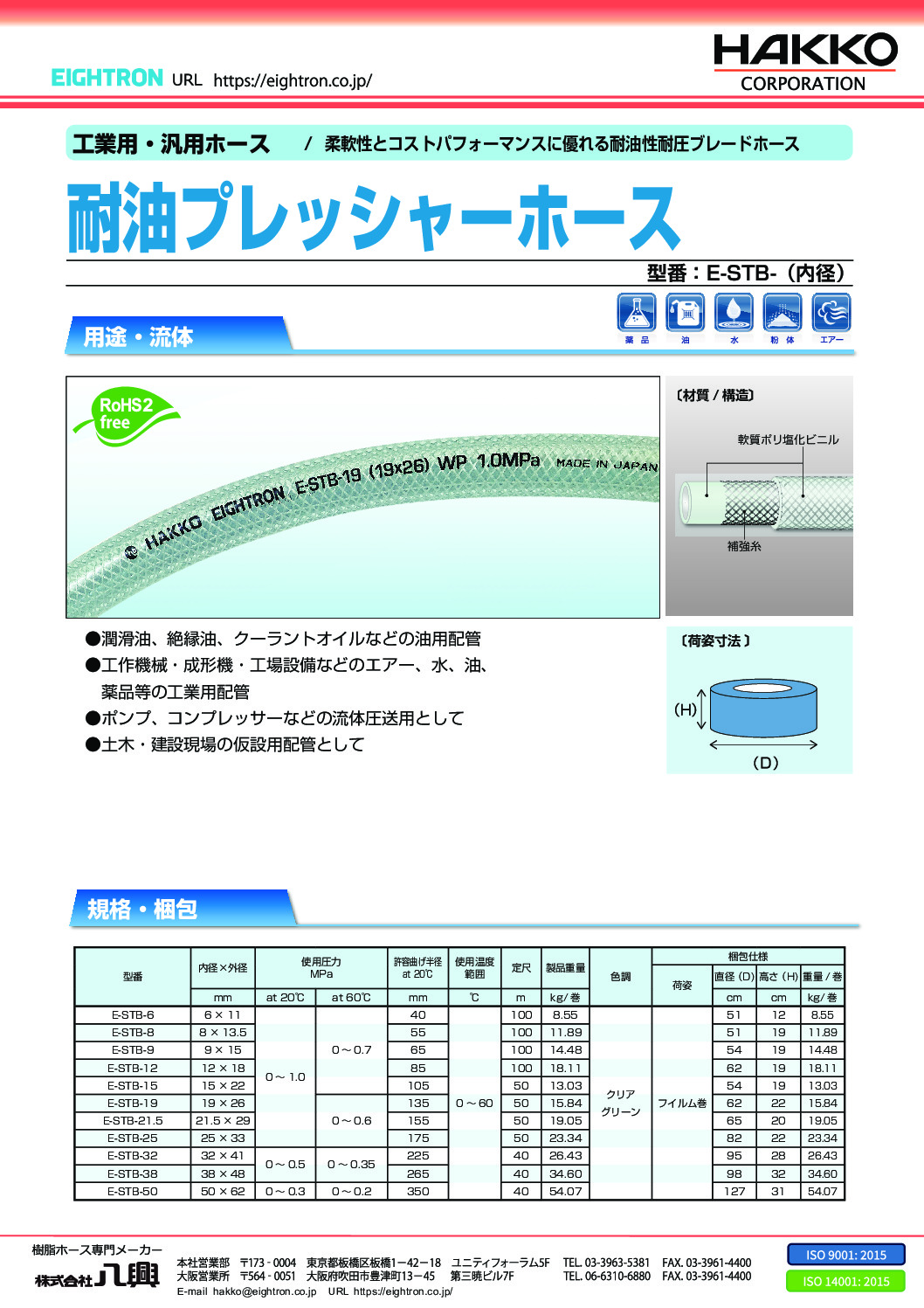

    製品リーフレット
    ◆製品規格の詳細は、製品リーフレットをご確認ください。

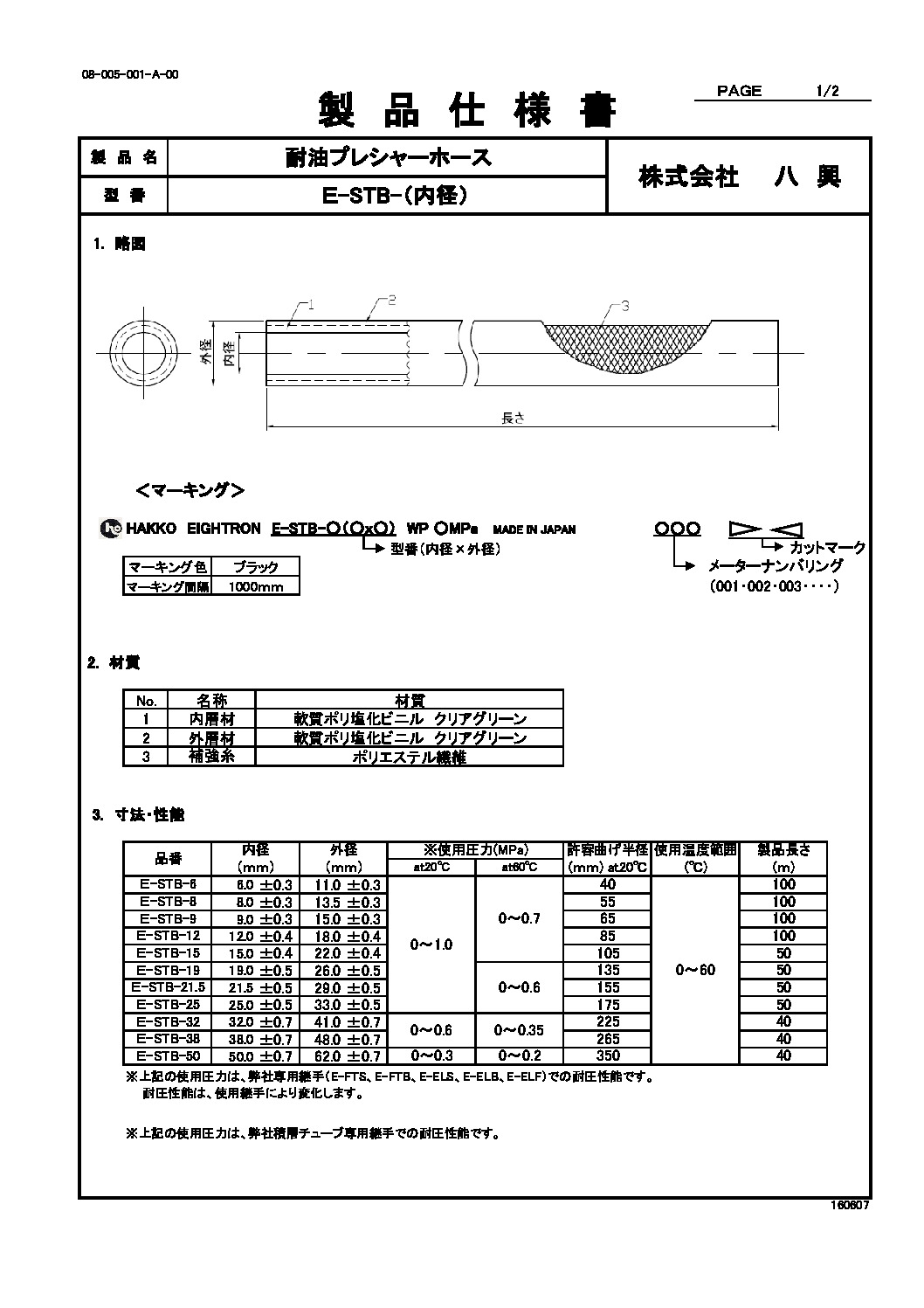

    製品仕様書 DL
    ◆当製品のご使用上の注意は、製品仕様書をご確認ください。

    ■技術資料

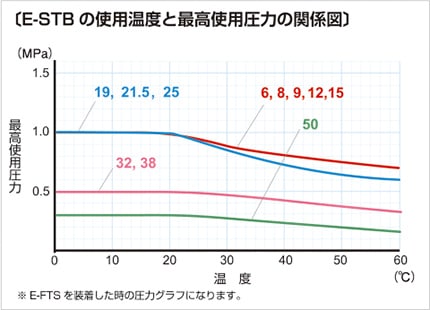

    e-stb03 使用温度と最高使用圧力の関係図

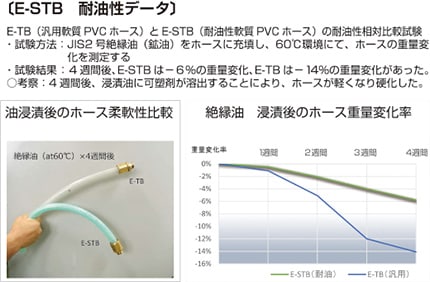

    【E-STB 耐油性データ】E-TB(汎用軟質PVCホース)とE-STB(耐油性軟質PVCホース)の耐油性相対比較試験 ・試験方法:JIS2号絶縁油(鉱油)をホースに充填し、60℃環境にて、ホースの重量変化を測定する ・試験結果:4週間後、E-STBは-6%の重量変化、E-TBは-14%の重量変化があった。 ・考察:4週間後、浸漬油に可塑剤が溶出することにより、ホースが軽くなり硬化した。浸漬後のホース重量変化率は、E-TBよりE-STBの方が少なく、E-STBは耐油性に優れていることをが確認できた。

    ■専用継手

    品名材質・特長
    エイトロックS[E-ELS]

    ・材質:SUS304(本体、リング、ナット)、POM(スリーブ)
    ・ホースメーカーが設計した安心・安全の八興ホース専用継手
    ・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易
    ・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能

    image-E-ELS
    エイトロックB[E-ELB]

    ・材質:真鍮 カドミウム75ppm以下(本体、リング、ナット)、POM(スリーブ)
    ・欧州RoHS指令を指針としたカドミレス対応
    ・ホースメーカーが設計した安心・安全の八興ホース専用継手
    ・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易
    ・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能

    image-E-ELB
    エイトニップルS[E-FTS]

    ・材質:SUS316L(耐腐食性に優れるSUS316Lを使用)
    ・ホ-スバンド2本締め 二ップル部が長く、ホ-スバンド2本締めが可能
    ・フラット2段構造により、バンドの締め付け面積が大きくホ-スをしっかり固定する事が可能
    ・HAKKOホ-スの寸法に合わせて設計。適正なニップル外径によりホ-ス性能を十分発揮します
    ・ホースメーカーが設計した安心・安全の八興ホース専用継手

    image-E-FTS
    エイトニップルB[E-FTB]

    ・材質:真鍮 カドミウム75ppm以下
    ・欧州RoHS指令を指針としたカドミレス対応
    ・ホ-スバンド2本締め 二ップル部が長く、ホ-スバンド2本締めが可能
    ・フラット2段構造により、バンドの締め付け面積が大きくホ-スをしっかり固定する事が可能
    ・HAKKOホ-スの寸法に合わせて設計。適正なニップル外径によりホ-ス性能を十分発揮します
    ・ホースメーカーが設計した安心・安全の八興ホース専用継手

    image-E-FTB
