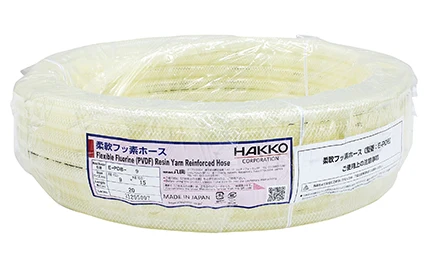

柔軟フッ素ホース(補強糸入りタイプ) E-PDB
卓越した透明性とフッ素ホースとは思えない柔軟性
柔軟フッ素ホース(補強糸入りタイプ) [E-PDB] オール非塩ビ!補強糸で耐圧性向上!
■流体
■用途
●理化学実験機器等の薬液移送用として●半導体関連機器・フラットパネル製造装置の薬品移送用として
●飲料・食品機械の飲料・食品移送用として
●アルコール類・化粧品・薬品の移送用として
●医療機器、 内視鏡などの薬液移送用として
●燃料電池製造設備の薬液・純水の移送用として
●クリーンルームの工アー配管として
●ビス、 金属粉、 ワークなどの紛体、 固体の移送用として
■機能
■特徴
●耐薬品性…内層に2フッ化系フッ素樹脂(PVDF系)を採用しているため、優れた耐薬品性を有します。
※アミン、ケトン類などの有機溶剤(極性溶媒)には耐性が低い為、スーパ柔軟フッ素チューブを推奨します。
●柔軟性…積層構造により市販のフッ素チューブと比較して柔軟性に優れ、作業性が向上します。
●ガスバリヤー性…内層の2フッ化系フッ素樹脂(PVDF系)は、各種液体・気体に対する不透過性に優れています。
●折れ難さ…市販のフッ素単層チューブと比較して折れにくく、折れてもある程席復元します。

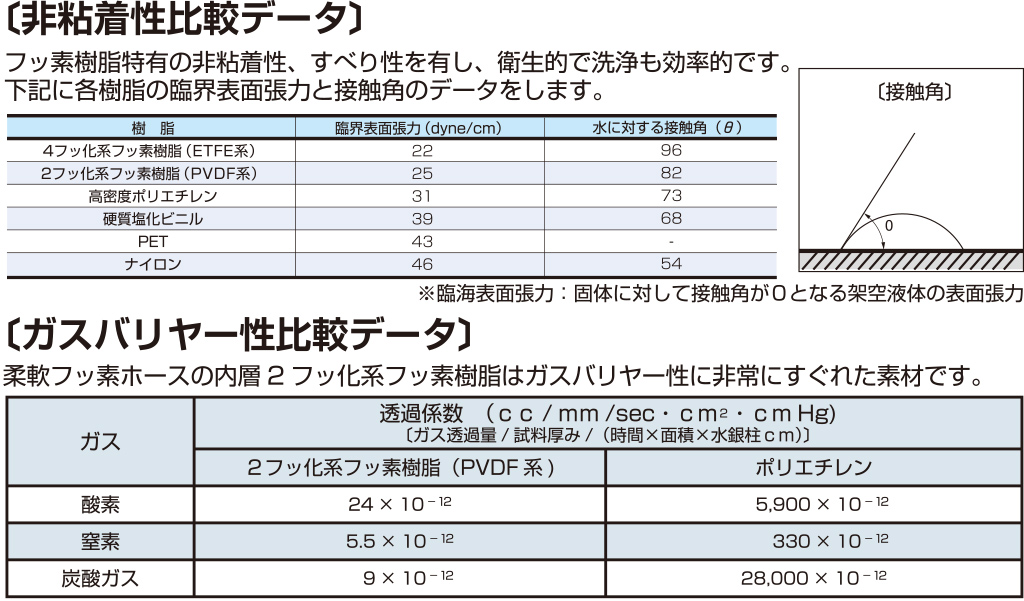

●非粘着性…内層のフッ素樹脂は掻水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。 (すべり性も良い)
●耐摩耗性…内層のフッ素樹脂は優れた耐磨耗性 を有し、スラリー状の化学薬品にも耐えます。
●可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイルホース。
●非塩ビ…非塩ビ材質を使用しています。
●低溶出・低臭気…塩ビと比較して溶出物質が少ないため食品・飲料、化粧品用途に適しています。
●高純度性…内層のフッ素樹脂は、可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
●楽々力ット…1メートル間隔でホースに長さ印刷があるので力ットが簡単です。
●透明性…ホース内面の洗浄度合が見やすい透明色。
●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
●専用継手…専用継手との組み合わせで、ホース・継手の選定ミスによる事故が予防できます。
●食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合。
※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
*改正食品衛生法(令和2年6月1日施行)について

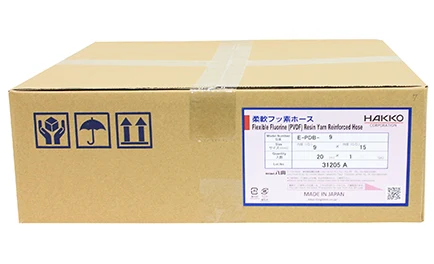

●端末キャップ…ホース両端末にホースキャップがついているため、異物混入を防止できます。※定尺梱包時
■お困りごと事例
●薬品搬送中にフッ素ホースが硬くて折れてしまう
●ホースから可塑剤が溶出してしまう
●化粧品・香料の搬送用ホースから臭気が生じる
●電子部品・半導体向けの採用事例を知りたい
■ お困りごと事例集
製造現場の改善事例をまとめた資料を下記よりダウンロードいただけます。
■規格
型番 | 定尺 | 内径×外径 | 使用圧力 | 許容曲げ半径 |
at20℃ | at20℃ | |||
m | mm | MPa | mm | |
E-PDB-9 | 20 | 9 × 15 | 0 ~ 1.0 | 65 |
E-PDB-12 | 12 × 18 | 85 | ||
E-PDB-15 | 15 × 22 | 105 | ||
E-PDB-19 | 19 × 26 | 135 | ||
E-PDB-25 | 25 × 33 | 175 | ||
E-PDB-32 | 32 × 41 | 0 ~ 0.5 | 225 | |
E-PDB-38 | 38 × 48 | 265 | ||
E-PDB-50 | 50 × 62 | 0 ~ 0.4 | 500 |
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

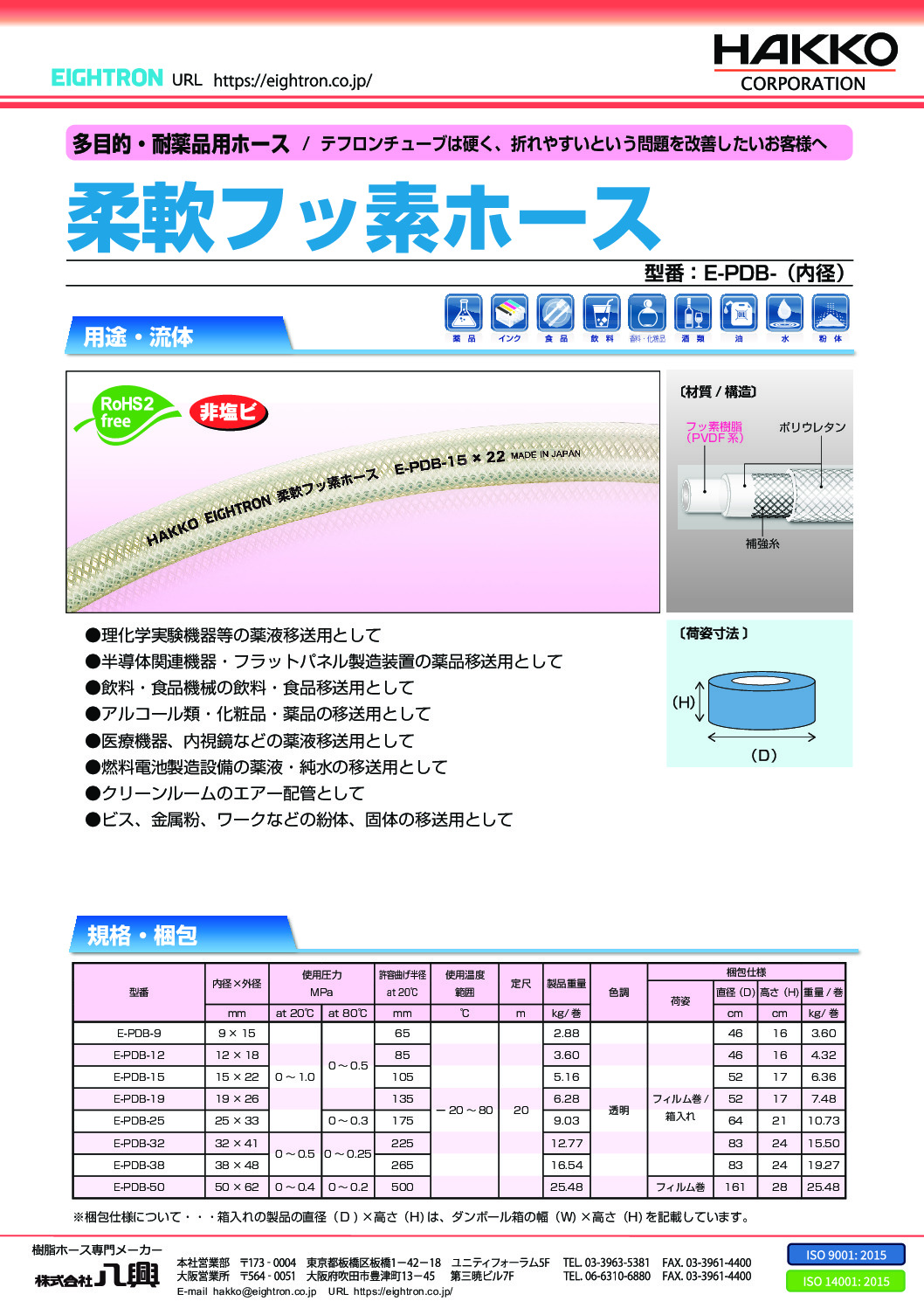

◆製品規格の詳細は、製品リーフレットをご確認ください。

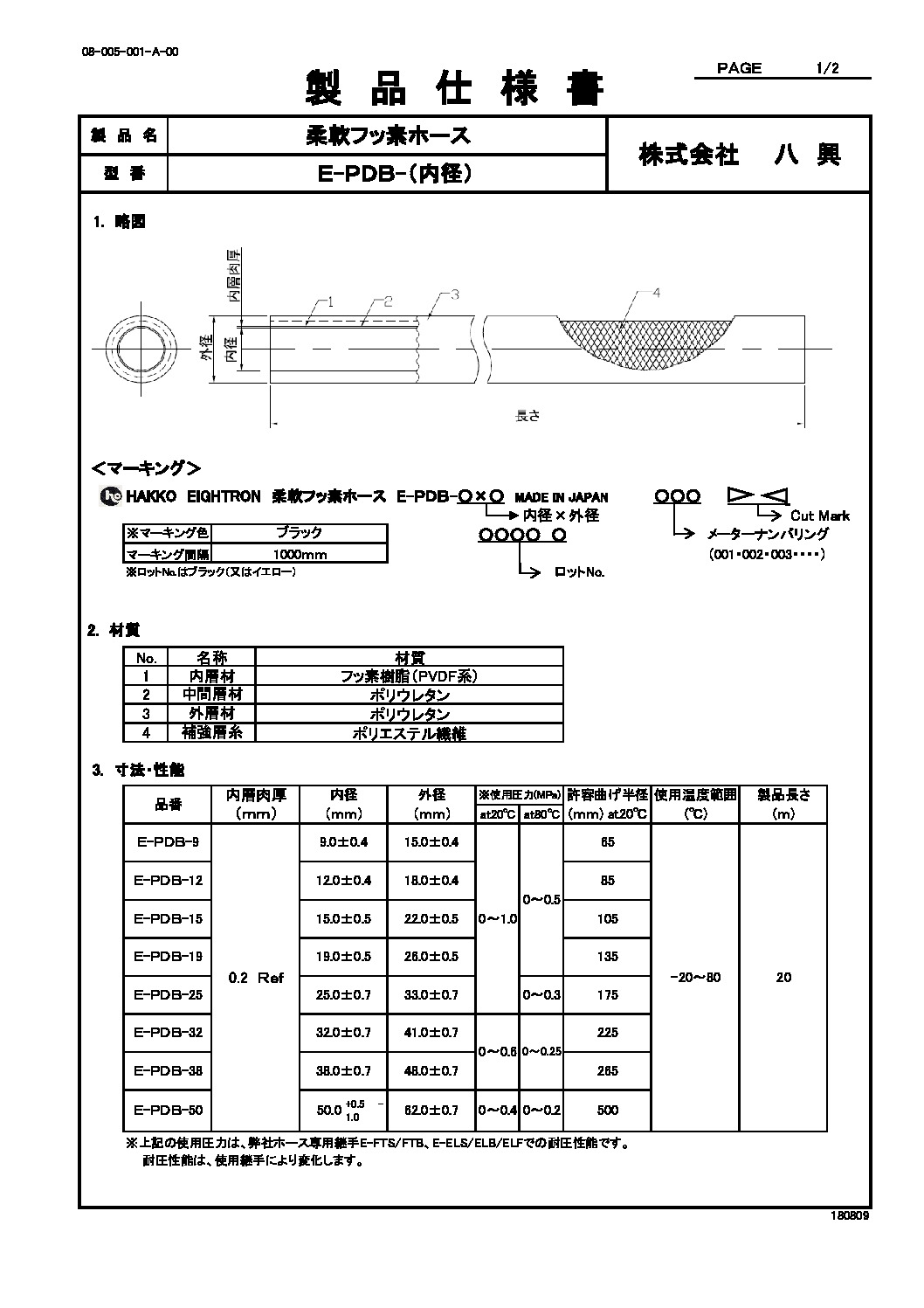

◆当製品のご使用上の注意は、製品仕様書をご確認ください。

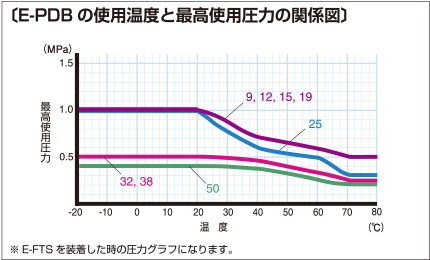

■技術資料
■耐薬品データ
※上記に記載の無い薬品につきましては、弊社までお問い合わせください
耐油性比較 柔軟フッ素ホースシリーズ vs 市販シリコーンホース
試験方法
●目的:
各試料の表面への油の浸出度合いを確認し、耐油性を比較すること。
●手順:
①各試料に植物性油を封入後、70℃恒温槽にて7 日間安置。
②封入した植物性油を試料から取り除いた後、油とり紙の上に60秒間安置。
③油とり紙への油の付着度合いを確認。
●試料(各200L)
・スーパー柔軟フッ素ホース(E-SJB-12)※内径φ12
・柔軟フッ素ホース(E-PDB-12)※内径φ12
・市販シリコーンホース ※内径φ12.7
試験結果
市販シリコーンホースは油の浸出があり、不衛生な状態であることを確認。
一方、八興の柔軟フッ素ホースシリーズは油の浸出がなく、クリーン。
ホース表面の拡大図でも、八興の柔軟フッ素ホースシリーズは油脂・油の浸出が無いことを目視できた。
一方、市販シリコーンホースは、表面にぬるぬるとした油脂・油が浸出していた。
「油がホース表面に浸出し、べとべとになってしまう」「コンタミリスク」「ホース膨潤による継手抜け」等、
食用油・油脂の搬送に関するお困りごとを、八興の柔軟フッ素ホースシリーズで解決することができます。
■専用継手
品名 | 材質・特長 |
エイトロックフェルール・PFAライニング[E-ELF-PFA] | ● 耐腐食性…エイトロックフェルールの継手本体内面にPFA樹脂をライニングすることにより、金属NGな流体も安心してご使用になれます。 |
エイトロックS[E-ELS] | ・材質:SUS304(本体、リング、ナット)、POM(スリーブ) |
エイトロックB[E-ELB] | ・材質:真鍮 カドミウム75ppm以下(本体、リング、ナット)、POM(スリーブ) |
エイトニップルS[E-FTS] | ・材質:SUS316L(耐腐食性に優れるSUS316Lを使用) |
エイトニップルB[E-FTB] | ・材質:真鍮 カドミウム75ppm以下 |
