引火性液体(可燃性)対策用ホース

引火性液体(可燃性流体)を搬送する場合、ホースの静電気対策が必要になります。
特に、燃料油や、洗浄剤で使用される炭化水素系流体は、絶縁性が高く静電気が発生しやすい流体です。
八興の導電スーパー柔軟フッ素ホースシリーズなら、耐溶剤性、耐油性があり、ホースの静電気対策も専用継手に接続するだけで機器からアースが取れます。乾燥する冬場は、特に静電気対策が必要になります。
引火性液体の搬送・静電気対策なら、安全・安心の導電スーパー柔軟フッ素ホースシリーズを推奨いたします。

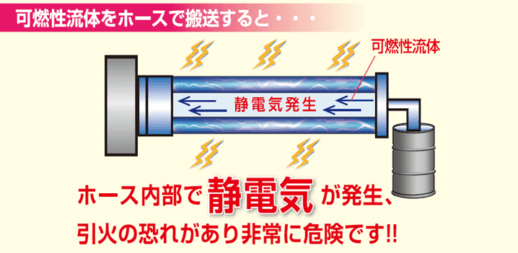

可燃性流体をホースで搬送すると、ホース内部で静電気が発生。引火の恐れがあり非常に危険です。・導電スーパー柔軟フッ素スプリング(E-SJSD)
e-sjsd01

・導電スーパー柔軟フッ素チューブ(E-SJD)
e-sjd01

お困りごと事例集

▼静電気対策
image_jp_casestudies_Anti-static-pdff

導電スーパー柔軟フッ素ホースシリーズと既存製品(導電ライン入りホース)の違い

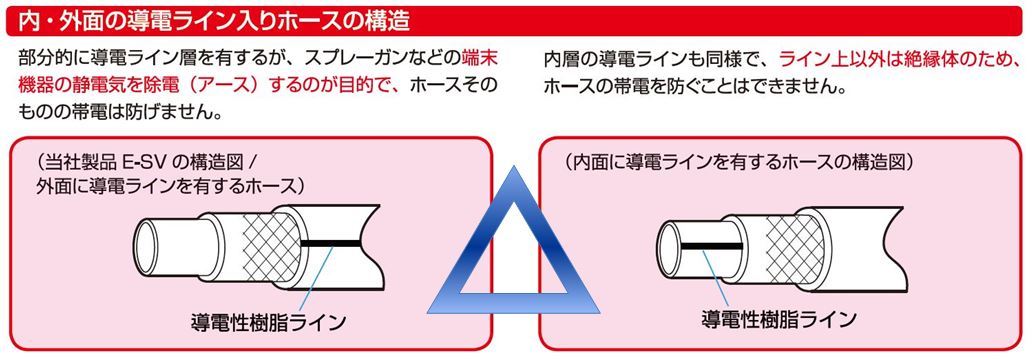

外・外面の導電ライン入りホースの構造…部分的に導電ライン層を有するが、スプレーガンなどの端末機器の静電気を除電(アース)するのが目的で、ホースそのものの帯電は防げません。内層の導電ラインも同様で、ライン上以外は絶縁体のため、ホースの帯電を防ぐことはできません、

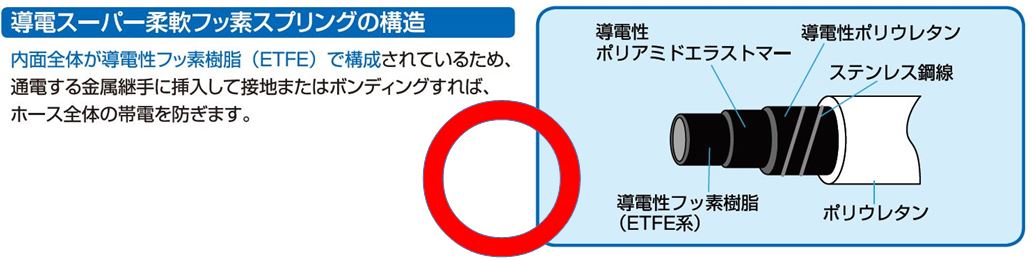

導電スーパー柔軟フッ素スプリングの構造 / 内面全体が導電性フッ素樹脂(ETFE)で構成されているため、通電する金属継手に挿入して接地またはボンディングすれば、ホース全体の帯電を防ぎます。

【ホース内面で生じる流動帯電の対策には、八興の導電スーパー柔軟フッ素ホースシリーズが最適です】



採用事例

導電スーパー柔軟フッ素ホースシリーズは、印刷・塗料、接着剤、香料・芳香剤、粉体等、幅広い用途・流体にて採用事例があります。

<導電スーパー柔軟フッ素シリーズ 採用事例>●印刷・塗料 ・接着剤 ・香料、芳香剤 ・その他

一般ホース 静電気発生過程のしくみ

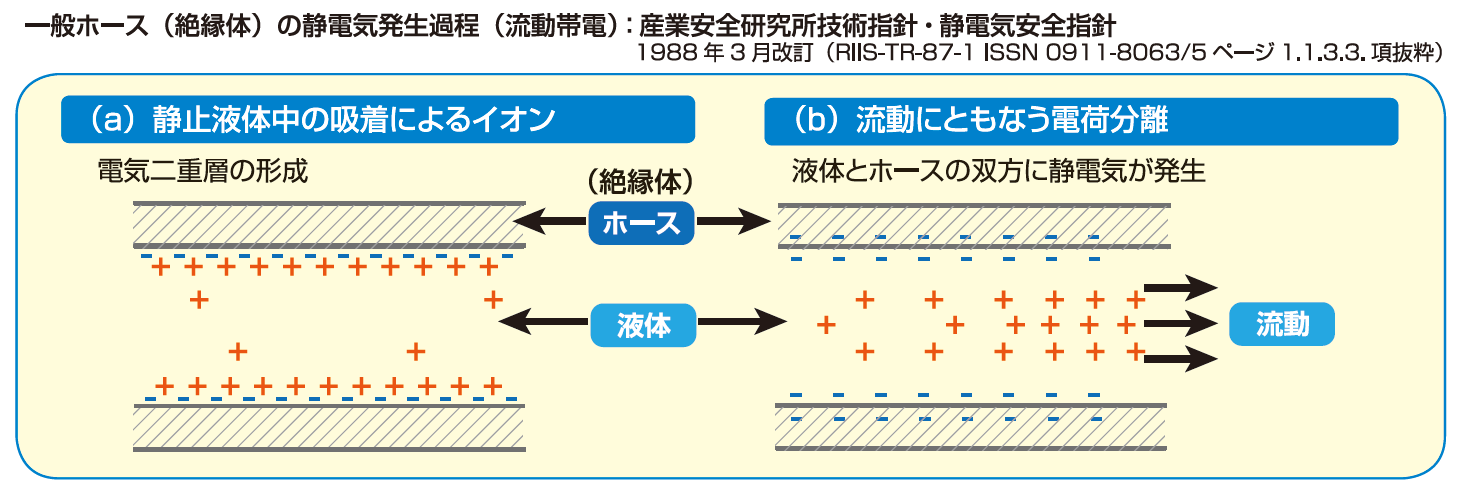

一般ホース(絶縁体)の静電気発生過程(流動帯電):産業安全研究所技術指針・静電気安全指針

〇ホースの帯電による静電気放電が起こると、可燃性物質の着火等を引き起こす可能性があるため、静電気対策用ホースの使用が必要です。
〇低導電性液体(炭化水素系液体の石油・有機溶媒等)は帯電しやすくなります。
〇濾過目的で流路中にマイクロフィルタ等があると帯電量が著しく大きくなります。
(労働安全衛生総合研究所技術指針/静電気安全指針 2007/ISSN 1882-2703/8.5.2.2(4)項参照)
〇「導電スーパー柔軟フッ素ホースシリーズ」は接地することによって、帯電性を緩和して帯電防止が可能になります。

可燃性液体用ホース 選定資料

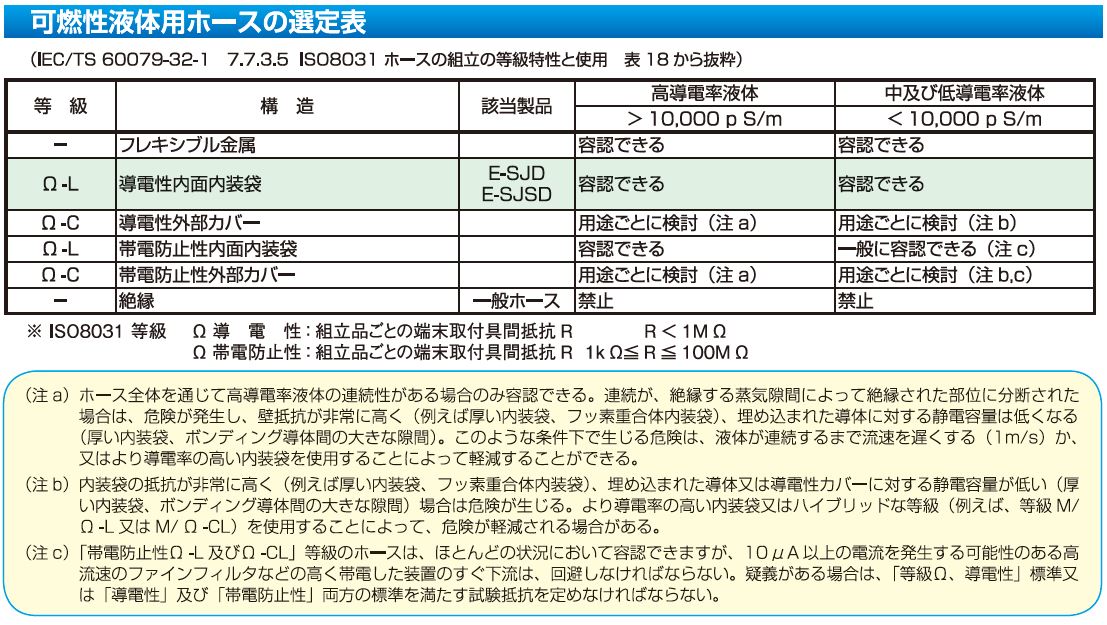

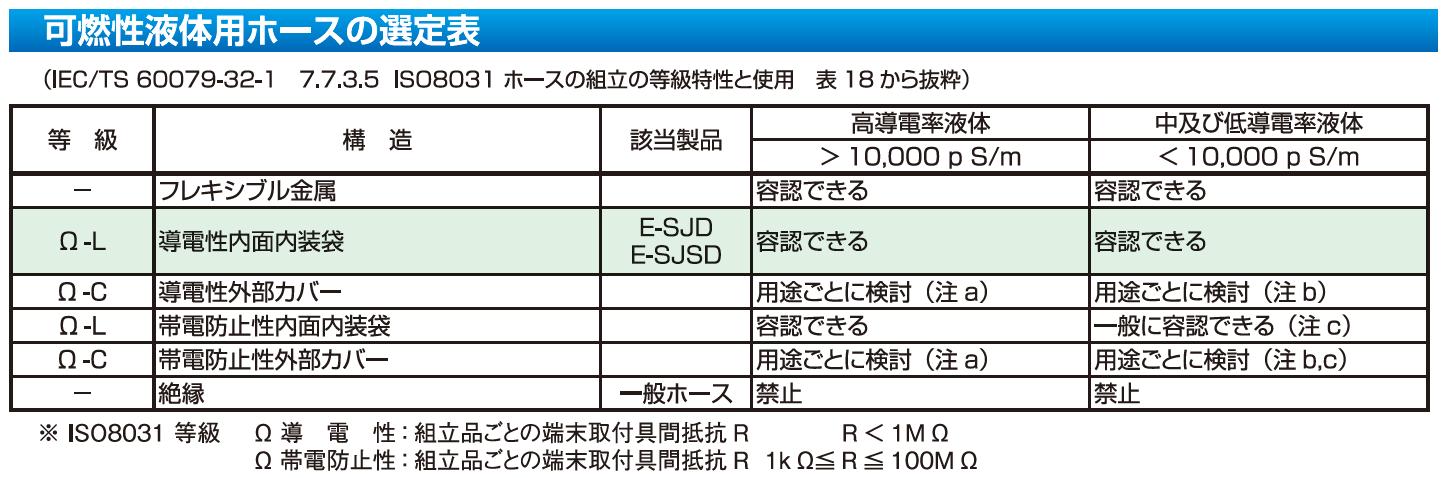

可燃性液体用ホースの選定表(IEC/TS 60079-32-1 7.7.3.5 ISO8031 ホースの組み立ての等級特性と使用 表18から抜粋)

(注a)ホース全体を通じて高導電率液体の連続性がある場合のみ容認できる。連続が、絶縁する蒸気隙間によって絶縁された部位に分断された場合は、危険が生じ、壁抵抗が非常に高く(例えば厚い内装袋、フッ素重合体内装袋)、埋め込まれた導体に対する静電容量は低くなる(厚い内装袋、ボンディング導体間の大きな隙間)。このような条件下で生じる危険は、液体が連続するまで流速を遅くする(1m/s)か、又はより導電率の高い内装袋を使用することによって軽減することができる。

(注b)内装袋の抵抗が非常に高く(例えば厚い内装袋、フッ素重合内装袋)、埋め込まれた導体又は導電性カバーに対する静電容量が低い(厚い内装袋、ボンディング導体間の大きな隙間)場合は危険が生じる。より導電率の高い内装袋又はハイブリッドな等級(例えば、等級M/Ω-L又はM/Ω-CL)を使用することによって、危険が軽減される場合がある。

(注c)「帯電防止性Ω-L及びΩ-CL」等級のホースは、ほとんどの状況において容認できるが、10μA以上の電流を発生する可能性のある高流速のファインフィルタなどの高く帯電した装置のすぐ下流は、回避しなければならない。疑義がある場合は、「等級Ω、導電性」標準又は「導電性」及び「帯電防止性」両方の標準を満たす試験抵抗を定めなければならない。

【導電スーパー柔軟フッ素シリーズ(E-SJD、E-SJSD)は、上記表の通り、静電気対策・可燃性液体の搬送に適しています】

主な可燃性液体の電気特性(導電率)

(労働安全衛生総合研究所技術指針 静電気安全指針2007 ISSN 1882-2703 JNIOSH-TR-NO.42(2007)157~162ページG.5 液体の電気特性 より抜粋)

絶縁性液体(< 100 pS/m)

          液体 導電率 pS/m        液体 導電率 pS/m
アニソール(メチルフェニルエーテル)10ターペンタイン22
エチルベンゼン30ディーゼルオイル 軽油 (purified)約0.1
ガソリン(straight run)約0.1デカリン6
ガソリン(無鉛)<50灯油1~50
カプリル酸(オクタン酸)<37トルエン<1
キシレン0.1二硫化炭素(1℃)7.8×10-4
シクロヘキサン<2ヘキサメチルジシラザン29
ジエチルエーテル30ヘキサン1×10-5
ジェット燃料(A,A-1,B)0.01~50ヘプタン3×10-2
1,4-ジオキサン(ジエチレンジオキサイト)0.1ベンゼン5×10-3
スチレンモノマー10

半導電性液体(100~10,000 pS/m)

         液体  導電率 pS/m         液体  導電率 pS/m
アクリル酸2-エチルヘキシル6101-酢酸ペンチル(-アミル)(23℃)2160
アクリル酸ブチル(ブチルアクリレート)3580酢酸n-ブチル(23℃)4700
イソプロピルエーテル500酢酸n-プロピル(4℃)8460
2-エチルヘキシルアルコール79001,2,4-トリクロロベンゼン200
ガソリン(有鉛)約100
ブチルプロピオネート2300
クロロベンゼン7000プロピオン酸(25℃)8500
ジクロロエチレン40001-ブロモナフタレン3660
酢酸イソブチル(23℃)4320ブロモベンゼン1200

導電性液体(>10,000 pS/m)

        液体  導電率 pS/m        液体  導電率 pS/m
アクリル酸エチル3.35×105酢酸エチル(23℃)4.6×104
アクリロニトリル7×105酢酸ビニル(23℃)2.6×104
アセトアルデヒド(15℃)1.7×108ジエタノールアミン(20℃)4.6×107
アセトン(25℃)6×106ジエチルケトン5.2×107
アニリン2.4×106ジエチレリングリコール5.86×107
アリルアルコール7×108シクロヘキサノン5×105
イソアミルアルコール1.4×105ジクロロエタン2.0×105
イソプロピルアルコール(25℃)3.5×108ジメチルホルムアミド6×106
エタノールアミン1.1×109テトラヒドロフラン3.3×105
エチルアミン(0℃)4×107トリエチレングリコール8.4×106
エチルアルコール(25℃)1.35×105ニトロベンゼン(0℃)5×105
エチレンイミン8×108ピリジン(18℃)5.3×106
エチレングリコール1.16×108n-ブチルアルコール(23℃)2.0×107
エチレンジアミン9×106フルフラール(25℃)1.5×108
エピクロロヒドリン(25℃)3.4×106n-プロピルアルコール(25℃)2×106
ギ酸(25℃)6.4×109ベンジルアルコール(25℃)1.8×108
ギ酸エチル1.45×105n-メチル-2ピロリドン2×106
ギ酸メチル1.92×108メチルアルコール(18℃)4.4×107
キノリン2.2×106メチルイソブチルケトン<5.2×106
グリセリン(25℃)6.4×106メチルエチルケトン(25℃)1×107
m-クレゾール1.397×106メチルホルムアミド8×107
クロロヒドリン(25℃)5×107モノエタノールアミン(MEA/20℃)1.2×109
酢酸(25℃)1.12×106--
<POINT>
導電性液体の塊(スラッグ:例えば空気が混入)は、分断によって接地されたホースの端末から絶縁されていて、ホースが絶縁内部表面を有している場合に、流動によって帯電する可能性があります。帯電したスラッグは接地された端末継手に近づくに従って、着火性火花放電を発生する可能性があります。これは端部継手にボンディングされた導電性または消散性内面内装袋を有するホースを使用することによって回避できます。
(IEC/TS 60079-32-1:2013 7.7.3.3.5項「絶縁された導電性液体の塊(スラッグ)からの放電の防止」より抜粋

耐薬品データ

下記、webページよりご確認ください。
・八興製品 耐薬品データ

※上記に記載の無い薬品につきましては、弊社までお問い合わせください。

対象製品

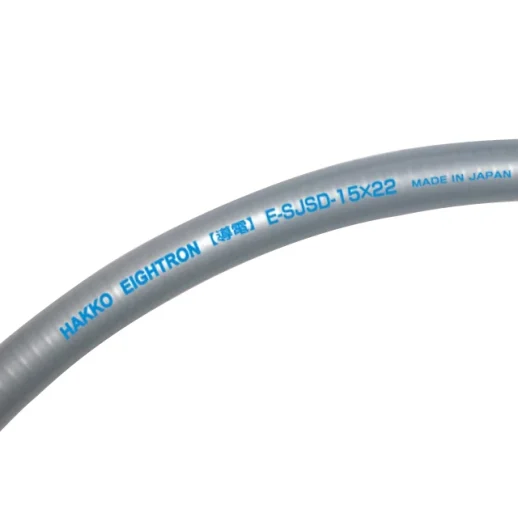

●導電スーパー柔軟フッ素スプリング E-SJSD

image-E-SJSD01

E-SJSD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
バキューム
耐油性
折れにくい
耐アルコール

内径サイズ: φ12~25mm

●導電スーパー柔軟フッ素チューブ E-SJD

image-E-SJD01

E-SJD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
耐油性
折れにくい
耐アルコール

内径サイズ: φ4~8mm
