薬品

耐薬品性ホース・耐薬品性チューブ

ホース材質(樹脂の種類)によって耐薬品性は変わります。
現在、ゴムホースや軟質塩ビホースに薬品を流して短期間で硬化、膨潤、変色などのホースの劣化があれば、ホース交換時に、ホース材質の見直しを検討してください。
流す流体(薬液)に合ったホース材質を選定すればホース交換の頻度も下がります。

▼次亜塩素酸 お困りごと事例集

image_case-study_hypochlorous-acid-pdf

採用事例

<次亜塩素酸系流体>

採用製品:KYサンフーズ【E-KYS】
流体:次亜塩素酸ソーダ
採用ポイント:耐薬品性、コストバランス

・ユーザー課題

薬液での洗浄ラインに次亜塩素酸ソーダを使用。
次第にホースが硬くなってしまう点にお悩みでした。
昨今の原材料高騰によるコスト高にも対応できる、耐薬品性とコスト性のバランスの良いホースの採用を課題とされていました。

・八興からの提案
耐薬品性とコスト性をあわせもつ、オレフィン系の「KYサンフーズ」を提案。
長く使用しても硬くならず、交換頻度が減ったとご評価いただきました。

<半導体素材製造>

採用製品:スーパー柔軟フッ素スプリング【E-SJSP】×エイトロックS【E-ELS】
流体:アセトン、有機溶剤
採用ポイント:耐薬品性、低溶出性、ホース内面の平滑性、透明性

化学素材メーカーの基板洗浄装置にスーパー柔軟フッ素スプリング【E-SJSP】とエイトロックS【E-ELS】をセットで採用いただきました。
半導体素材などを製造するA社は、製品の製造工程でLED基板の洗浄にアセトンを使用していました。

八興のスーパー柔軟フッ素スプリングは、内層に耐薬品性に優れたETFE系フッ素樹脂を使用しており、様々な薬品にオールマイティに使用することが可能です。また、SUSスプリング線を内蔵しているため耐キンク性・耐バキューム性があり、様々な用途に適用可能です。八興純正継手「エイトロック」は、八興の「柔軟フッ素ホースシリーズ」とのセット使用のために設計・生産されております。純正継手のため、安全・安心です。

・ユーザー課題

「耐アセトン性、柔軟性、低溶出性、耐屈曲性のある安全なホースが欲しい」

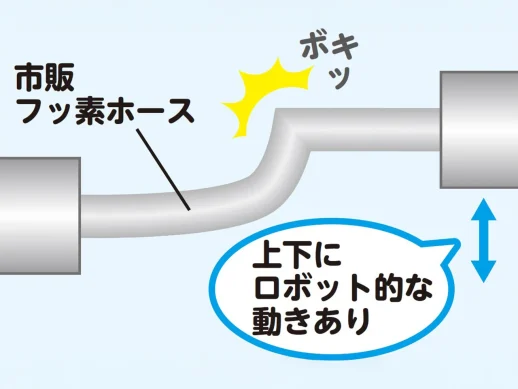

従来は、フッ素のフレキホースや市販の単層フッ素チューブを使用していましたが、洗浄装置自体がロボット的な動きをするため、繰返し曲げ応力によりホースが劣化をしてしまい2週間ぐらいでホースと金具の交換を余儀なくされていました。

・八興からの提案

スーパー柔軟フッ素スプリング【E-SJSP】とエイトロックS【E-ELS】を提案いたしました。
【E-SJSP】は、内層がETFEで外層がウレタンのため、接液部のETFEは耐薬品性バツグン、外層のウレタンは機械的強度が強く、繰返し曲げにも劣化しにくい素材です。
さらに八興ホース専用継手のエイトロックS【E-ELS】とのアッセンブリにより、流体漏れやホース抜けの問題もなく、安心して使うことができると評価いただきました。
コストに関しても両端カシメのフッ素フレキホースよりも安価になり、ホースの耐久性も良くなりユーザーご担当者様から『こんなホースを探していました!』と大変喜んで頂きました。

<消毒ジェル製造>

採用製品:スーパー柔軟フッ素スプリング【E-SJSP】
流体:消毒液(アルコール)
採用ポイント:耐久性、低溶出性、耐アルコール性

・ユーザー課題

「アルコールに対する耐久性と可塑剤の溶出が少ないホースが欲しい」
新型インフルエンザの予防対策により爆発的に需要が伸びている消毒用アルコールの製造工場では、製造ラインが止められずフル稼働状態が続いていました。
原料のアルコールを流すホースについても、従来は軟質塩ビホースを使用していましたが、アルコールですぐにホースが硬くなり交換が必要な状況でも、生産を止めることができません。
また、軟質塩ビホースは可塑剤が溶出し、商品のアルコールに不純物が混ざってしまうので、新しく交換するホースについては軟質塩ビホースは使用しない方針が決定されていました。

・八興提案
スーパー柔軟フッ素スプリング【E-SJSP】を提案し、ユーザー様に評価をして頂くことになりました。
【E-SJSP】は内面がフッ素樹脂のため、溶出物質が極めて少なく、アルコールを流しても硬化することがありません。
しかも、透明性があり、かつSUS304の鋼線が内蔵されているため、ホースが折れにくく圧送でも負圧でも使用できるマルチ型のデリバリー&サクションホースで、使用場所によってホースを使い分ける必要がなくなりました。
ユーザー様でご評価いただいた結果、従来品より性能が良いため現場ご担当者からすぐにご採用の旨、通知をいただきました。
ホースの寿命が延び、かつ衛生的に流体を搬送することができる、使い勝手の良い製品であると大変喜んでいただきました。

<プラズマディスプレイパネル フィルム製造工場>

採用製品:柔軟フッ素ホース【E-PDB】
流体:ガラスペースト
採用ポイント:低溶出性、ホース内面の平滑性、柔軟性、透明性

・ユーザー課題
市販フッ素ホースを使用中。ホースが硬く施工性が悪い点、継手との着脱に手間がかかる点の2点が課題でした。

・八興提案
ホース内面が2フッ化(PVDF)系フッ素樹脂のため、ホース内面の平滑性、低溶出性、耐薬品性が優れている柔軟フッ素ホース【E-PDB】に興味をお持ちいただき、
高純度の流体の輸送に適しているホースとして紹介いたしました。
内面の接液部がフッ素樹脂で、かつ、ホースの機能として透明性と柔軟性が優れる点を評価いただき、原材料の供給配管部に採用いただきました。

柔軟フッ素ホース(E-PDB)は、内層2フッ化フッ素樹脂(PVDF系)のため、耐薬品性に優れています。また、外層がウレタン樹脂のため、柔軟性・透明性を有し、省スペース配管・視認性の面で市販フッ素ホースに対し、優位性があります。


<廃液処理(産業廃棄物処理工場)>

採用製品:スーパー柔軟フッ素ホース【E-SJB】
流体:廃酸、廃アルカリ、廃油、有機溶剤
採用ポイント:耐薬品性、柔軟性

・産業廃棄物処理業界
産業廃棄物処理場には様々な液体が運ばれてきます。
廃液の中身はさまざまで、廃油、溶剤、薬品などの混合物は流体が特定できない場合があります。

・ユーザー課題
産業廃棄物処理工場にて、化学薬品の廃液処理ラインで使用するホースのことで頭を悩ませていました。
化学工場から回収した廃液を区分けして軟質塩ビ製ホースや、軟質塩ビ製スプリングホースで圧送して廃液をドラム缶に充填していました。

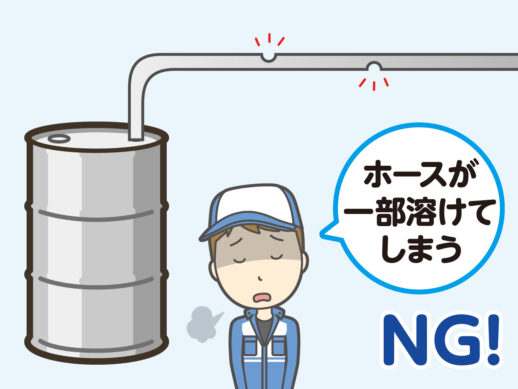

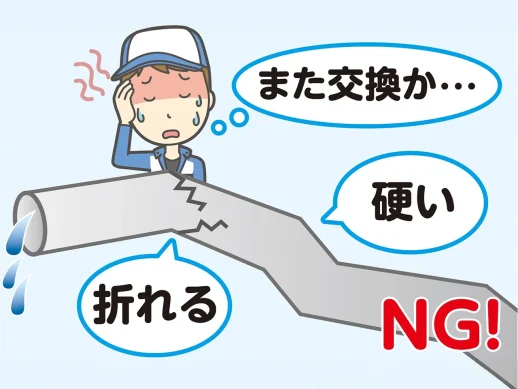

しかし、塩ビホースは数回の使用でホースが溶けてきたり、可塑剤の溶出によりホースが硬化し容易に曲げることができなくなったりしてしまい、1週間に1回の割合でホースを交換する必要がありました。
ホース交換に関連する労務費・労務時間が重なる他、工場で回収する廃液が劇薬・毒薬を含む可能性があるため、交換作業の危険性もネックとなっていました。
よって、ユーザー様は、ホース交換の回数を減らすために、耐薬品性に優れ、かつ柔軟性を有するホースを探していました。

・八興提案
スーパー柔軟フッ素ホース【E-SJB】を提案し、耐久性の確認のため無償サンプルを提出し、評価いただきました。
結果、ホースの寿命が10倍以上伸び、ホース交換頻度も10分の1になり採用が決定となりました。
ホース交換頻度低減に加え、ホース自体が柔軟なため、ホース交換作業自体が容易になり、作業の危険度低減にもつながりました。

また、スーパー柔軟フッ素ホース【E-SJB】は透明で中身が見えるため、ホースの痛み具合もわかりやすいとのこと。
今では、同社工場の他のラインでもバキュームが可能な「スーパー柔軟フッ素スプリング【E-SJSP】や専用継手「エイトロック【E-ELS】も併せて採用いただきました。

スーパー柔軟フッ素ホース(E-SJB)は、内層フッ素樹脂(ETFE系)のため、薬品・有機溶剤(メチルエチルケトンMEK、メチルピロリドン、アセトン、キシレン等)にも使用可能です。外層はウレタン樹脂のため柔軟性・機械的強度に優れています。

薬品名がご不明の場合は、八興にご相談ください

耐薬品データ一覧をご参照ください

・耐薬品データ一覧に掲載されていない薬品につきましては、薬品封入テスト用サンプルホースのご提供も承ります。
耐薬品性ホースのご相談は八興までお気軽にご連絡ください。

(例)商品名である場合/薬品A・薬品Bの混合液である場合 等

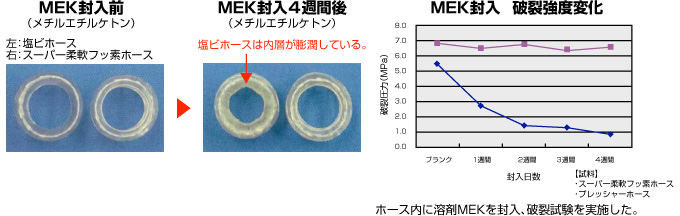

流体:MEK(メチルエチルケトン) 試料:塩ビホース/スーパー柔軟フッ素ホース(E-SJB) 試験内容:各試料をMEKに一定期間封入し、劣化度合いから耐溶剤性を検証する 結果:MEK封入4週間後、塩ビホースは内層が膨潤・劣化した。E-SJBは著しい劣化が見られなかった。さらに、それぞれの破裂強度を確認した結果、塩ビホースは耐圧性能が低下したが、E-SJBは変化が少なかった。以上より、E-SJBは塩ビホースに比べ、耐薬品・耐溶剤性があることを確認した。

製品比較表

型番 内層材 ホースサイズ 流体
アセトン トルエン 酢酸エチル キシレン MEK ヘキサン
E-TB 軟質PVC φ4~75 × × × × × ×
E-STB 軟質PVC φ6~50 × × × × × ×
E-SP 軟質PVC φ10~50 × × × × × ×
E-SF 軟質PVC φ6~50 × × × × × ×
E-KYS オレフィン φ6~50
E-KYT オレフィン φ2~8
E-KYC オレフィン φ12~19
E-OHB オレフィン φ25~50
E-PD 2フッ化フッ素 φ2~8 × × ×
E-PDB 2フッ化フッ素 φ9~50 × × ×
E-PDB-F 2フッ化フッ素 φ19~38 × × ×
E-SJ 4フッ化フッ素 φ2~8
E-SJ-CBU 4フッ化フッ素 φ2~8
E-SJ-BK 4フッ化フッ素 φ3~8
E-SJB 4フッ化フッ素 φ9~38
E-SJB-F 4フッ化フッ素 φ19~38
E-SJSP 4フッ化フッ素 φ12~38
E-SJSP-F 4フッ化フッ素 φ19~38
E-SV ポリアミド φ7.5~9.5
E-PFF 4フッ化フッ素 φ6.5
E-PFN ポリアミド φ6.5〜8.9

【注意事項】
記号の意味
○:使用可、適合 △:確認が必要 ×:使用不可
※耐薬品データの判定基準は一定の条件下で作成しています。従って、貴社使用条件、環境、期間によっては判定基準が○であっても適さない場合があります。
※ご使用の際は必ず貴社での実際の使用条件下でのご確認をお願いいたします

耐薬品データ

樹脂/
薬品名
ETFE系TPOPVC
アセトアルデヒド×
アセトン×
イソプロピルアルコール
エチルアルコール
(エタノール)
×
エチレングリコール×
塩化アルミニウム
塩酸(10%、20℃)
過酸化水素
(5%、20℃)
カセイソーダ
(10%、20℃)
酢酸(10%、20℃)
酢酸エチル×
次亜塩素酸ナトリウム
(5%、20℃)
シクロヘキサノン×
硝酸(10%、20℃)
トルエン×
ブチルアルコール(ブタノール)×
ヘキサン×
ベンゼン(ベンゾール)×
メチルエチルケトン
(MEK)
×

【注意事項】
記号の意味
○:使用可、適合 △:確認が必要 ×:使用不可
※耐薬品データの判定基準は一定の条件下で作成しています。従って、貴社使用条件、環境、期間によっては判定基準が○であっても適さない場合があります。
※ご使用の際は必ず貴社での実際の使用条件下でのご確認をお願いいたします
※表中「樹脂」
ETFE系:E-SJシリーズの内層
TPO:E-KYシリーズの内層
PVC:塩ビシリーズ

対象製品

●スーパー柔軟フッ素ホース(補強糸入りタイプ) E-SJB

image-E-SJB01

E-SJB

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
透明性
耐油性
耐アルコール
RoHS 2 Free

内径サイズ: φ9~38mm

●スーパー柔軟フッ素スプリング E-SJSP

image-E-SJSP01

E-SJSP

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
バキューム
透明性
耐油性
折れにくい
耐寒性
耐アルコール

内径サイズ: φ12~38mm

●導電スーパー柔軟フッ素スプリング E-SJSD

image-E-SJSD01

E-SJSD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
バキューム
耐油性
折れにくい
耐アルコール

内径サイズ: φ12~25mm

●スーパー柔軟フッ素ホース(ウルトラソフト) E-SJBUS

image-E-SJBUS01

E-SJBUS

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
耐圧性
透明性
耐油性
耐アルコール
RoHS 2 Free
ソフト性

内径サイズ: φ19~38mm

●スーパー柔軟フッ素スプリング(ウルトラソフト)E-SJSPUS

image-E-SJSPUS01

E-SJSPUS

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
バキューム
洗浄性
透明性
耐油性
折れにくい
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
ソフト性

内径サイズ: φ19~38mm

●スーパー柔軟フッ素チューブ(透明) E-SJ

image-E-SJ01

E-SJ

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~9mm / 1/8"~3/8"

●スーパー柔軟フッ素チューブ(ウルトラソフト) E-SJUS

image-E-SJUS01

E-SJUS

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
洗浄性
透明性
耐油性
折れにくい
非フタル酸
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
ソフト性
スーパーソフト性
耐摩耗性

内径サイズ: φ2~8mm / φ1/8”~1/4"

●スーパー柔軟フッ素ソフトチューブ E-SJV

image-E-SJV01

E-SJV

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
透明性
耐油性
耐寒性
耐アルコール
スーパーソフト性

内径サイズ: φ6~8mm

●導電スーパー柔軟フッ素チューブ E-SJD

image-E-SJD01

E-SJD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
耐油性
折れにくい
耐アルコール

内径サイズ: φ4~8mm

●KYチューブ E-KYT

image-E-KYT01

E-KYT

非塩ビ
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
耐アルコール

内径サイズ: φ2~8mm / 1/4"

●KYサンフーズ E-KYS

image-E-KYS01

E-KYS

非塩ビ
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
酒類・醸造
耐アルコール

内径サイズ: φ6~50mm

●KYコイル E-KYC

image-E-KYC01

E-KYC

非塩ビ
耐薬品性
低溶出性
低臭気性
食衛適合
バキューム
折れにくい
耐アルコール

内径サイズ: φ12~19mm
