    KYチューブ E-KYT

    image_E-KYT01
    image_E-KYT02

    環境にやさしい非塩ビホース!オール非塩ビ!抜群の柔らかさ!

    youtube_$atts
    youtube button
    youtube_Hygiene Test About KY SUNFOODS HOSE
    youtube button

    無料サンプル依頼 ポジティブリスト 自己宣言書 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_syokuhin食 品
    icon_inryou飲 料
    icon_kouryou香料・化粧品
    icon_sake酒 類
    icon_abura油
    icon_mizu水
    icon_funtai粉 体
    icon_eaaエアー

    ■用途

    ●食品、飲料、醒造用などの移送配管
    ●アルコール、化粧品、香料などの移送配管
    ●フアインケミカルなどの高純度化学薬品の移送配管
    ●酸、アルカリなどの薬液配管
    ●塩ビチューブの可塑剤が流体に悪影響を及ぼす場合の対策用として
    ●シリコンチューブの臭気対策用として

    ■機能

    非塩ビ
    耐薬品性
    低溶出性
    低臭気性
    食衛適合
    柔軟性
    耐アルコール

    ■特徴

    ●柔軟性…非塩ビチューフの中では抜群の柔軟性があり、作業性が向上します。
    ●非塩ビ…オレフィン系樹脂とスチレン系エラストマーを使用した環境に優しいチューブです。
    ●環境対策…焼却時にダイオキシンなどの有害ガスの発生が抑えられます。
    ●可塑剤フリー…溶出物質の要因である可塑剤を含まないノンオイルチューブ。
    ●低溶出・低臭気…塩ビと比較して溶出物質が少ないため、食品、飲料、化粧品用途に適しています。
    ●耐薬品性…内層はオレフイン系樹脂を採用しており優れた耐薬品性を有します。
    ●楽々力ット…1メートル間隔でチューブに長さ印刷があるためカットが簡単です。
    ●透明性…流体が確認できるナチュラル色。
    ●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ●専用継手…専用継手との組合せで、チューブ継手の選定ミスによる事故が予防できます。
    ●食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合
    ※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
    *改正食品衛生法(令和2年6月1日施行)について

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-KYT-2×41002×40~0.220
    E-KYT-3×53×525
    E-KYT-4×64×630
    E-KYT-4.3×6.44.3×6.440
    E-KYT-5×75×70~0.1545
    E-KYT-6×86×850
    E-KYT-6×96×90~0.240
    E-KYT-1/4"×3/8"6.35×9.5350
    E-KYT-8×108×100~0.1100
    E-KYT-8 × 128×120~0.1550

    ※この表は、製品仕様の一部を抜粋したものです。より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

    ※定尺以外にも在庫代理店にて1m単位で購入可能です。(※一部サイズを除く)

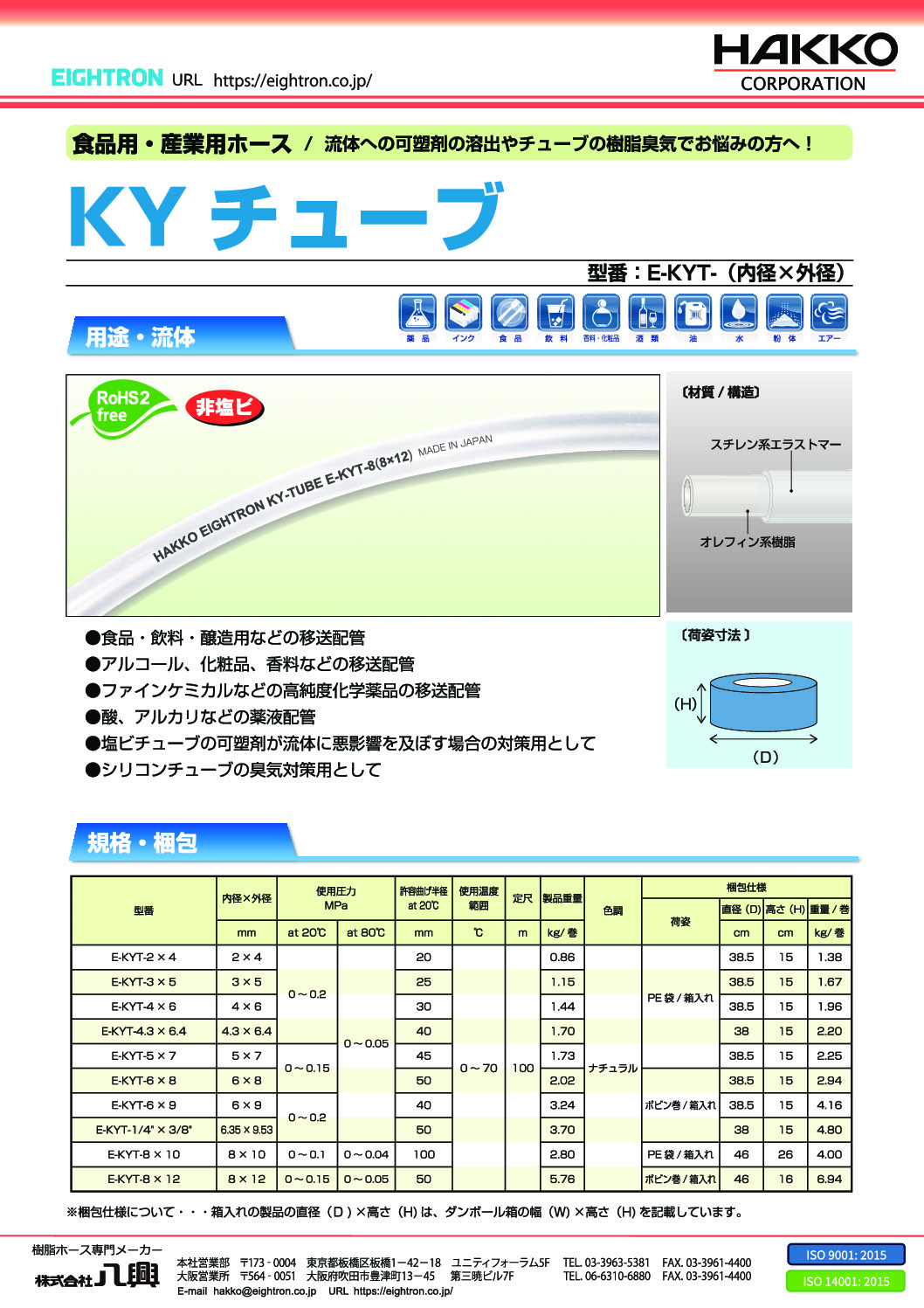

    製品リーフレット
    ◆製品規格の詳細は、製品リーフレットをご確認ください。

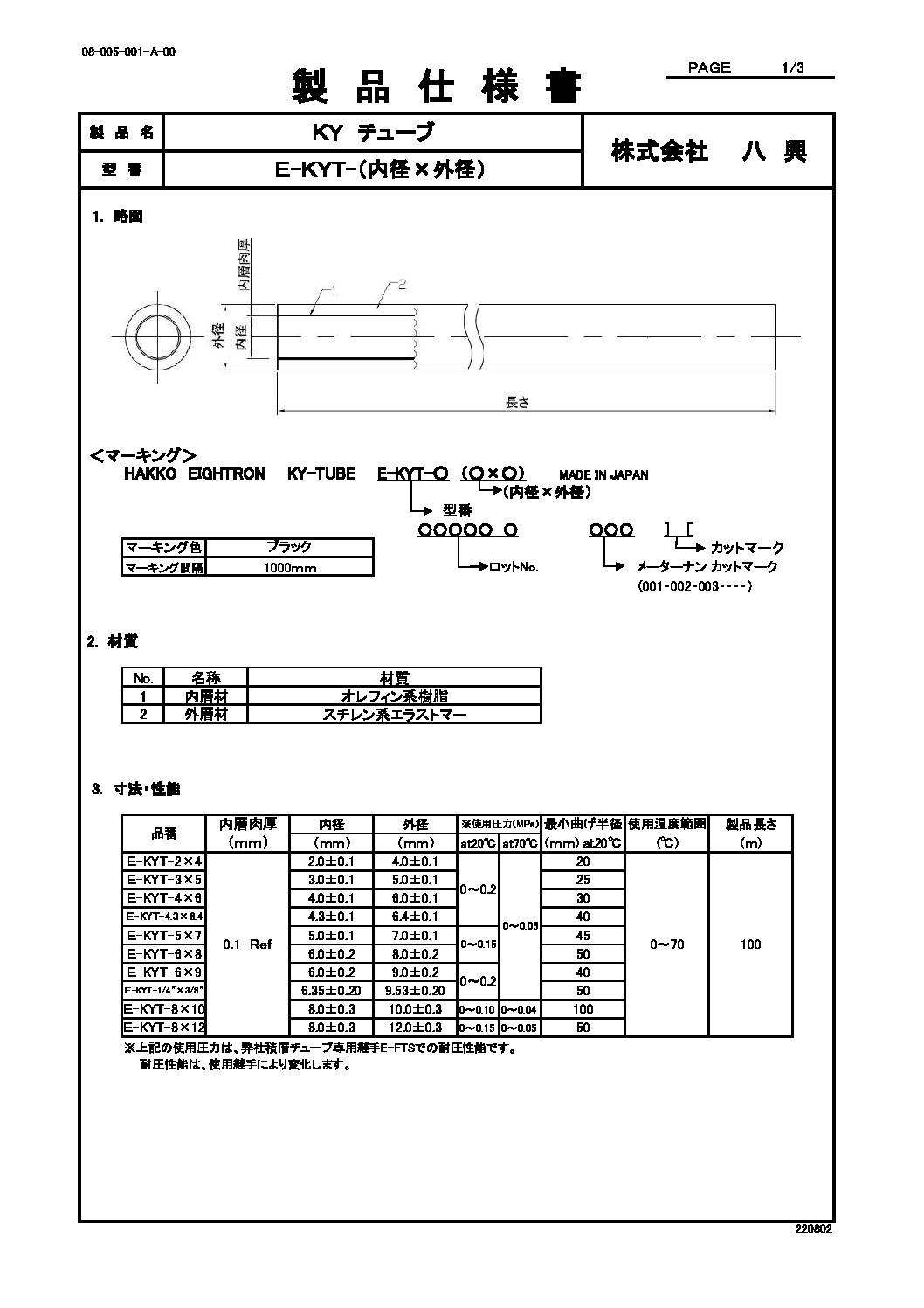

    製品仕様書 DL
    ◆当製品のご使用上の注意は、製品仕様書をご確認ください。

    ■技術資料

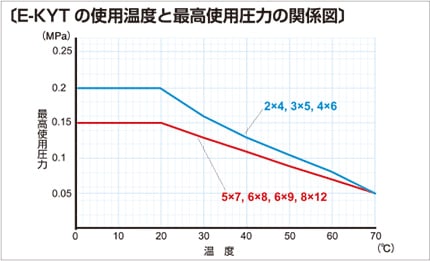

    e-kyt03 使用温度と最高使用圧力の関係図

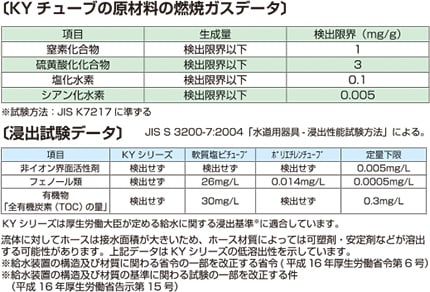

    【KYチューブ 原材料 燃焼ガスデータ】試験方法:JIS S 3200-7:2004「水道器具・浸出性能試験方法:による。 項目:窒素化合物、硫黄酸化物化合物、塩化水素、シアン化水素 結果:すべての項目で検出限界以下であることを確認(※試験方法:JISK7217に準ずる)【浸出試験データ】項目:非イオン界面活性剤、フェノール類、有機物(全有機炭素TOCの量)結果:KYシリーズ=検出せず 軟質塩ビチューブ=フェノール類26mg/L、有機物30mg/L ポリエチレンチューブ=フェノール類0.014mg/L ※定量限界:非イオン界面活性剤=0.005mg/L フェノール類=0.0005mg/L 有機物(TOC)=0.3mg/L <考察>KYシリーズは全項目に関し、検出無し(定量下限以下)であることを確認。流体に対してホースは接水面積が大きいため、ホース材質によっては可塑剤・安定剤などが溶出可能性があります。本データはKYシリーズの低溶出性を示しています。※給水装置の構造及び材質に関わる省令の一部を改正する省令(平成16年厚生労働省第6号)※給水装置の構造及び材質の基準に関わる試験の一部を改正する件(平成16年厚生労働省告示第15号)

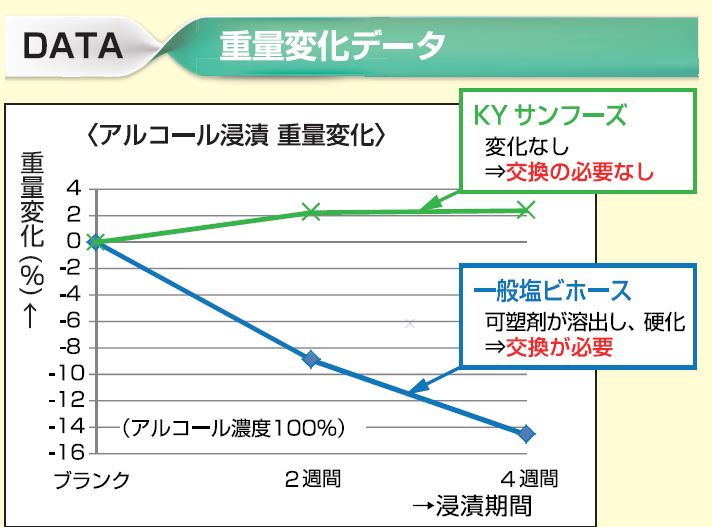

    【重量変化データ】<アルコール浸漬 重量変化> 試験方法:アルコール(濃度100%)をKYサンフーズ、一般塩ビホースに浸漬させ重量変化を確認する(4週間) 結果:KYサンフーズは変化無し(交換の必要なし) 一般塩ビホースは可塑剤が溶出し、硬化(交換が必要)

    ■耐薬品データ

    耐薬品データ一覧

    ※上記に記載の無い薬品につきましては、弊社までお問い合わせください

    ■専用継手

    品名材質・特長
    積層チューブ専用樹脂コネクター[コネクター(チューブ内径×外径)‐ ネジ径 ‐ 材質]

    ・八興積層チューブとセット使用可能:内面シール構造のため、八興の柔軟性に富んだ積層チューブとセット使用が可能
    ・流体漏れ、継手抜けがなく安心・安全
    ・耐薬品性:材質はPP とPFA の2 種類をラインナップ。酸・アルカリ等の腐食性のある流体にも安心して使用可能
    ・コンパクト設計:ナットを内ネジの本体に挿入する構造でコンパクトな設計
    ・簡単設計:接続冶具が不要なので、容易に設置・配管可能

    image-connector
    積層チューブ専用継手[E-FTS-(内径)×(外径)-(ネジ径)]

    ・材質:SUS316L(本体)、SUS304(ナット)
    ・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消
    ・各チューブで使用温度範囲と使用圧力を明確化
    ・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能

    image-E-FTS
    PEEK(カーボン強化)ナット締め継手[AL]

    ・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。
    ・耐熱性…PEEK材は、樹脂の中でも優れた耐熱性を有します。
    ・耐薬品性…継手材質は、カーボン入りPEEK樹脂(ポリエーテルエーテルケトン+炭素繊維)のため、酸・アルカリ・有機溶剤など幅広い薬品に対して優れた耐性を有します。
    ・機械的強度…引っ張り・衝撃に強いスーパーエンプラのPEEK材に、炭素繊維を配合することで、更なる機械的強度の向上を実現しています。

    image-AL

    1日1カイゼン! お役立ち動画シリーズ

    ★KYシリーズ 衛生性の検証(一般塩ビホースとの比較試験)

    • 塩ビホースに比べて、KYシリーズが衛生性に優れている点をご確認いただけます。
    youtube Hygiene Test About KY SUNFOODS HOSE
    youtube button
