    積層チューブ専用樹脂コネクター コネクター(チューブ内径×外径)‐ ネジ径 ‐ 材質

    image_connector01
    image_connector02

    柔軟性に富んだ八興積層チューブとセット使用で、腐食性流体を安全に搬送できます

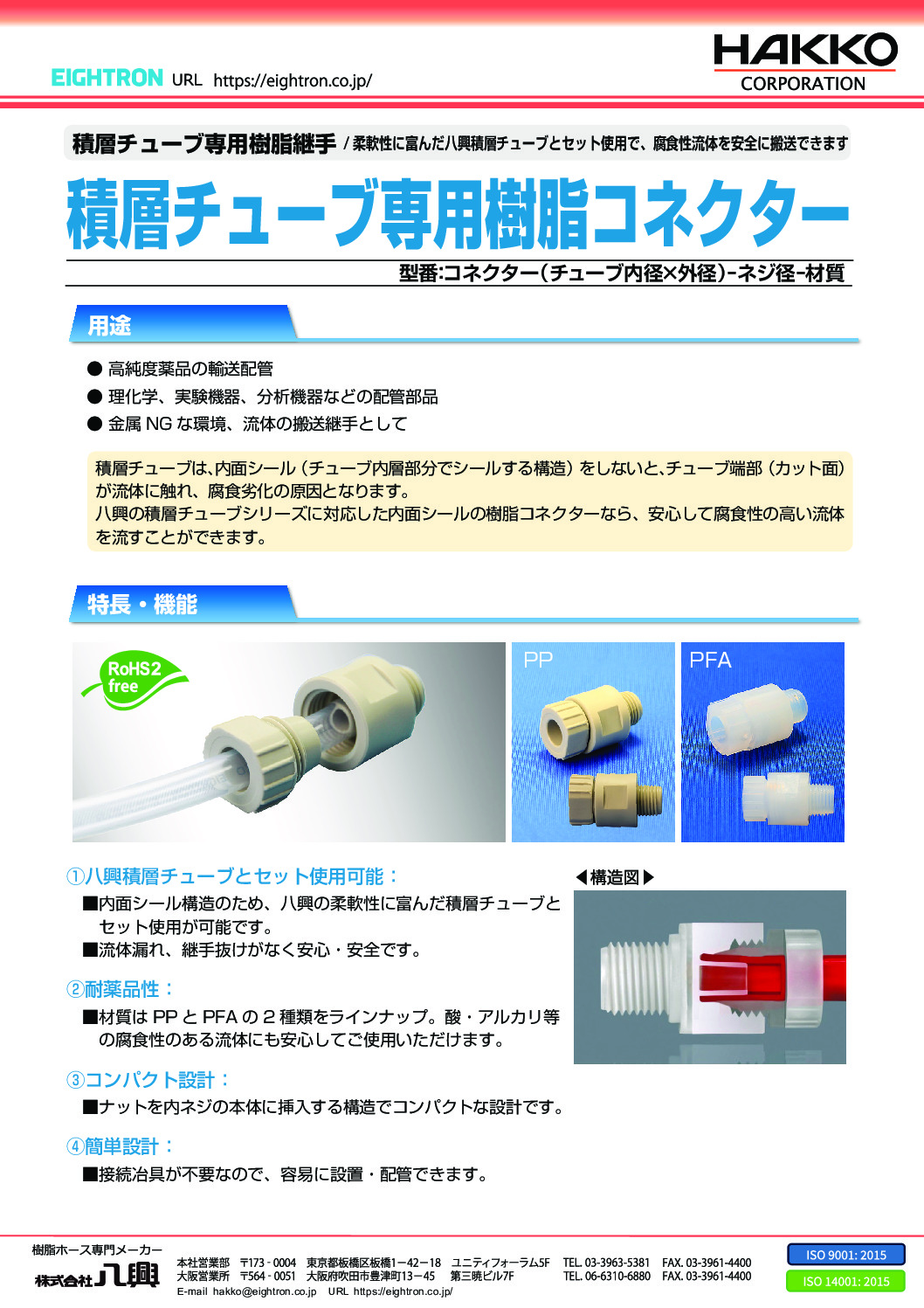

    製品リーフレット

    ■流体

    icon_yakuhin薬 品
    icon_syokuhin食 品
    icon_kouryou香料・化粧品
    icon_sake酒 類
    icon_mizu水
    icon_funtai粉 体

    ■用途

    ● 高純度薬品の輸送配管
    ● 理化学、実験機器、分析機器などの配管部品
    ● 金属NG な環境、流体の搬送継手として

    ■機能

    耐薬品性
    バンドレス継手

    ■特徴

    積層チューブは、内面シール(チューブ内層部分でシールする構造)をしないと、チューブ端部(カット面)
    が流体に触れ、 腐食劣化の原因となります。
    八興の積層チューブシリーズに対応した内面シールの樹脂コネクターなら、安心して腐食性の高い流体
    を流すことができます。

    ①八興積層チューブとセット使用可能:
     ■内面シール構造のため、八興の柔軟性に富んだ積層チューブと
      セット使用が可能です。
     ■流体漏れ、継手抜けがなく安心・安全です。
    ②耐薬品性:
     ■材質はPP とPFA の2 種類をラインナップ。酸・アルカリ等
      の腐食性のある流体にも安心してご使用いただけます。
    ③コンパクト設計:
     ■ナットを内ネジの本体に挿入する構造でコンパクトな設計です。
    ④簡単設計:
     ■接続冶具が不要なので、容易に設置・配管できます。

    ■規格

    適用積層チューブ規格

    製品リーフレット
    ◆製品規格の詳細は、製品リーフレットをご確認ください。



    スーパー柔軟フッ素チューブ(透明) E-SJ

    image_E-SJ01
    image_E-SJ02

    多目的・耐薬品チューブ|テフロンチューブは硬く、折れやすいという問題点を解決したいお客様へ

    卓越した透明性とウレタンチューブのような柔軟性
    ほとんどの薬品に耐える4フッ化系フッ素樹脂のスーパーホース!
    スーパー柔軟フッ素ホース(チューブタイプ) [E-SJ] 卓越した透明性!

    youtube_$atts
    youtube button
    youtube_$atts
    youtube button
    youtube_$atts
    youtube button

    無料サンプル依頼 ポジティブリスト 自己宣言書 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_toryou塗 料
    icon_youzai溶 剤
    icon_syokuhin食 品
    icon_inryou飲 料
    icon_sake酒 類
    icon_abura油
    icon_mizu水
    icon_funtai粉 体

    ■用途

    ●産業用インクジェットプリンターのインク供給用として
    ●塗装機器、印刷機器の有機溶剤、塗料などの移送用として
    ●理化学実験機器等の薬液移送用として
    ●半導体関連機器・フラットパネル製造装置の薬品移送用として
    ●飲料・食品機械の飲料・食品移送用として
    ●バイオ燃料(BDF)などの脂肪酸エステル類の移送用として
    ●産業廃棄物の化学廃液の移送用として
    ●アルコール類・化粧品・薬品の移送用として
    ●医療機器の薬液移送用や内視鏡の鉗子用途として
    ●燃料電池製造設備の薬液・純水の移送用として
    ●塗料・接着剤の充填ライン
    ●香料、着色料、添加剤の充填ライン
    ●クリーンルームのエアー配管として

    ■機能

    耐溶剤性
    非塩ビ
    非粘着性
    耐薬品性
    低溶出性
    低臭気性
    食衛適合
    柔軟性
    透明性
    耐油性
    耐寒性
    耐アルコール

    ■特徴

    ● 耐薬品性…内層は4フッ化系フッ素樹脂(ETFE 系)のため、ほとんどの薬品に耐性があります。
    ● 柔軟性…積層構造により市販のフッ素単層チューブと比較して柔軟性に優れ、作業性が向上します。
    ● 折れ難さ…市販のフッ素単層チューブと比較して折れ難く、折れてもある程度復元します。
    ● 非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
    ● 耐磨耗性…内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます。
    ● 可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を採用しています。
    ● 非塩ビ…非塩ビ材質を使用しています。
    ● 低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています。
    ● 高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
    ● 楽々カット…1メートル間隔でチューブに長さ印刷があるのでカットが簡単です。
    ● 透明性…チューブ内面の洗浄度合が見やすい透明色。
    ● グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ● 専用継手…専用継手との組合せで、チューブ・継手の選定ミスによる事故が予防できます。
    ● 食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34 年厚生省告示第370 号)に適合
    ※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
    *改正食品衛生法(令和2年6月1日施行)について



    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-SJ-2×4202×40~0.615
    E-SJ-2×41002×40~0.615
    E-SJ-3×5203×50~0.620
    E-SJ-3×51003×50~0.620
    E-SJ-4×6204×60~0.625
    E-SJ-4×61004×60~0.625
    E-SJ-4.3×6.4204.3×6.40~0.630
    E-SJ-4.3×6.41004.3×6.40~0.630
    E-SJ-6×8206×80~0.450
    E-SJ-6×81006×80~0.450
    E-SJ-6×9206×90~0.635
    E-SJ-6×91006×90~0.635
    E-SJ-8×10208×100~0.490
    E-SJ-8×101008×100~0.490
    E-SJ-8×12208×120~0.650
    E-SJ-8×121008×120~0.650

    ・使用温度範囲:-20~80℃
    ・色調:クリアー

    スーパー柔軟フッ素チューブ・クリアブルー E-SJ-CBU

    image_E-SJ-CBU01
    image_E-SJ-CBU02

    多目的・耐薬品用ホース
    テフロンチューブは硬く、折れやすいという問題を改善したいお客様へ

    youtube_$atts
    youtube button
    youtube_$atts
    youtube button
    youtube_$atts
    youtube button

    無料サンプル依頼 ポジティブリスト 自己宣言書 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_toryou塗 料
    icon_youzai溶 剤
    icon_syokuhin食 品
    icon_inryou飲 料
    icon_kouryou香料・化粧品
    icon_sake酒 類
    icon_abura油
    icon_mizu水
    icon_funtai粉 体

    ■用途

    ●産業用インクジェットプリンターのインク供給用として
    ●塗装機器、印刷機器の有機溶剤、塗料などの移送用として
    ●理化学実験機器等の薬液移送用として
    ●半導体関連機器・フラットパネル製造装置の薬品移送用として
    ●飲料・食品機械の飲料・食品移送用として
    ●バイオ燃料(BDF)などの脂肪酸エステル類の移送用として
    ●産業廃棄物の化学廃液の移送用として
    ●アルコール類・化粧品・薬品の移送用として
    ●医療機器、内視鏡などの薬液移送用として
    ●燃料電池製造設備の薬液・純水の移送用として
    ●塗料・接着剤の充填ライン
    ●香料、着色料、添加剤の充填ライン
    ●クリーンルームのエアー配管として

    ■機能

    耐溶剤性
    非塩ビ
    非粘着性
    耐薬品性
    低溶出性
    低臭気性
    食衛適合
    柔軟性
    透明性
    耐油性
    耐寒性
    耐アルコール

    ■特徴

    ●耐薬品性…内層は4フッ化系フッ素樹脂(ETFE)のため、ほとんどの薬品に耐性があります。
    ●柔軟性…積層構造により市販のフッ素単層チューブと比較して柔軟性に優れ、作業性が向上します。
    ●折れ難さ…市販のフッ素単層チューブと比較して折れ難く、折れてもある程度復元します。
    ●非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
    ●耐磨耗性…内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます。
    ●可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を採用しています。
    ●非塩ビ…非塩ビ材質を使用しています。
    ●低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています。
    ●高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
    ●楽々カット…1メートル間隔でチューブに長さ印刷があるのでカットが簡単です。
    ●透明性…流体が確認できるブルー透明色。
    ●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ●安全性…専用継手との組合せで、チューブ・継手の選定ミスによる事故が予防できます。
    ●食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34 年厚生省告示第370 号)に適合
    ※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
    *改正食品衛生法(令和2年6月1日施行)について

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-SJ-2×4-CBU202× 40 ~ 0.615
    100
    E-SJ-3×5-CBU203× 520
    100
    E-SJ-4×6-CBU204× 625
    100
    E-SJ-6×8-CBU206× 80 ~ 0.450
    100
    E-SJ-6×9-CBU206× 90 ~ 0.635
    100
    E-SJ-8×12-CBU208× 1250
    100

    ※この表は、製品仕様の一部を抜粋したものです。  より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

    スーパー柔軟フッ素チューブ ブラック E-SJ-BK

    image_E-SJ-BK01
    image_E-SJ-BK02

    ほとんどの薬品に耐える4フッ化系フッ素樹脂のスーパーホース!
    スーパー柔軟フッ素ホースブラック(チューブタイプ) [E-SJ-BK] 紫外線遮断!

    youtube_$atts
    youtube button
    youtube_$atts
    youtube button
    youtube_$atts
    youtube button

    無料サンプル依頼 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_toryou塗 料
    icon_youzai溶 剤
    icon_UVtoryouUV塗料
    icon_UVincUVインク
    icon_syokuhin食 品
    icon_inryou飲 料
    icon_kouryou香料・化粧品
    icon_sake酒 類
    icon_abura油
    icon_mizu水
    icon_funtai粉 体

    ■用途

    印刷機械用ホース、塗料用ホース、溶剤用ホース等の多用途配管。
    紫外線の遮光性に優れるため、UVインクやUV塗料の搬送用として適しています。

    ■機能

    耐溶剤性
    非塩ビ
    非粘着性
    耐薬品性
    低溶出性
    低臭気性
    食衛適合
    柔軟性
    UVカット
    透明性
    耐油性
    耐寒性
    耐アルコール

    ■特徴

    ●柔軟性…積層構造により、従来のフッ素単層ホースに比べ、柔軟性に優れ、作業性が向上します。
    ●耐薬品性抜群…内層が4フッ化系フッ素樹脂(ETFE)のため優れた耐薬品性を有し、殆どの薬品に耐性があります。ケトン類などの溶剤にも耐性があります。
    (詳しくは耐薬品性データをご参照ください。)
    ●非塩ビ…非塩ビ材質を採用しています。
    ●非粘着性…内面は、フッ素樹脂特有の非粘着性、撥水性を有しますので、流体が残りにくく、洗浄が簡単に行えます。
    ●高純度性…内層のフッ素樹脂は不純物を殆ど含まないため、溶出がほとんどなく、食品・飲料・薬品などの輸送に最適です。
    ●低コスト…積層構造のため、従来のフッ素チューブに比べて、低コストを実現しました。
    ●内・外層の接着性…内層のフッ素樹脂と、外層のエラストマーが強固に接着しているため、継手挿入時にフッ素層の剥がれがありません。

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-SJ-2×4-BK202×40 ~ 0.615
    100
    E-SJ-3×5-BK203×520
    100
    E-SJ-4×6-BK204×625
    100
    E-SJ-4.3×6.4-BK204.3×6.430
    100
    E-SJ-5×7-BK205×70 ~ 0.540
    100
    E-SJ-6×8-BK206×80 ~ 0.450
    100
    E-SJ-8×10-BK208×100 ~ 0.490
    100
    E-SJ-8×12-BK208×120 ~ 0.650
    100

    ※この表は、製品仕様の一部を抜粋したものです。  より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

    柔軟フッ素ホース(チューブタイプ) E-PD

    image_E-PD01
    image_E-PD02

    卓越した透明性とウレタンチューブのような柔軟性
    柔軟フッ素ホース(チューブタイプ) [E-PD] 卓越した透明性!

    youtube_$atts
    youtube button
    youtube_$atts
    youtube button
    youtube_$atts
    youtube button

    無料サンプル依頼 ポジティブリスト 自己宣言書 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_toryou塗 料
    icon_youzai溶 剤
    icon_UVtoryouUV塗料
    icon_UVincUVインク
    icon_syokuhin食 品
    icon_inryou飲 料
    icon_kouryou香料・化粧品
    icon_sake酒 類
    icon_abura油
    icon_mizu水
    icon_funtai粉 体

    ■用途

    ●産業用インクジェットプリンターの水性インク供給用として
    ●理化学実験機器等の薬液移送用として
    ●半導体関連機器・フラットパネル製造装置の薬品移送用として
    ●飲料・食品機械の飲料・食品移送用として
    ●アルコール類・化粧品・薬品の移送用として
    ●医療機器の薬液移送用や内視鏡の鉗子として
    ●燃料電池製造設備の薬液・純水移送用として
    ●クリーンルームの工アー配管として

    ■機能

    耐溶剤性
    非塩ビ
    非粘着性
    耐薬品性
    低溶出性
    低臭気性
    食衛適合
    柔軟性
    UVカット
    ガスバリヤー性
    透明性
    耐油性
    耐寒性
    耐アルコール

    ■特徴

    ●耐薬品性…内層に2フッ化系フッ素樹脂(PVDF系)を採用しているため、優れた耐薬品性を有します。
     ※アミン、ケトン類などの有機溶剤(極性溶媒)には耐性が低い為、スーパ柔軟フッ素チューブを推奨します。
    ●柔軟性…積層構造により市販のフッ素チューブと比較して柔軟性に優れ、作業性が向上します。
    ●ガスバリヤー性…内層の2フッ化系フッ素樹脂(PVDF系)は、各種液体・気体に対する不透過性に優れています。
    ●折れ難さ…市販のフッ素単層チューブと比較して折れにくく、折れてもある程席復元します。
    ●非粘着性…内層のフッ素樹脂は掻水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
    ●可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を使用しています。
    ●非塩ビ…非塩ビ材質を使用しています。
    ●低溶出・低臭気…塩ビと比較して溶出物質が少ないため食品・飲料、化粧品用途に適しています。
    ●高純度性…内層のフッ素樹脂は、可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
    ●楽々力ット…1メートル間隔でチューブに長さ印刷があるので力ットが簡単です。
    ●透明性…ホース内面の洗浄度合が見やすい透明色。
    ●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ●専用継手…専用継手かあるため、チューブ・継手の選定ミスによる事故が予防できます。
    ●食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合。
    ※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
    *改正食品衛生法(令和2年6月1日施行)について

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-PD-2×4202×40~ 0.615
    100
    E-PD-4×6204×625
    100
    E-PD-6×8206×80~ 0.450
    100
    E-PD-6×9206×90~ 0.635
    100
    E-PD-8×12208×1250
    100

    ※この表は、製品仕様の一部を抜粋したものです。  より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

    KYチューブ E-KYT

    image_E-KYT01
    image_E-KYT02

    環境にやさしい非塩ビホース!オール非塩ビ!抜群の柔らかさ!

    youtube_$atts
    youtube button
    youtube_Hygiene Test About KY SUNFOODS HOSE
    youtube button

    無料サンプル依頼 ポジティブリスト 自己宣言書 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_toryou塗 料
    icon_youzai溶 剤
    icon_UVtoryouUV塗料
    icon_UVincUVインク
    icon_syokuhin食 品
    icon_inryou飲 料
    icon_kouryou香料・化粧品
    icon_sake酒 類
    icon_abura油
    icon_mizu水
    icon_funtai粉 体
    icon_eaaエアー

    ■用途

    ●食品、飲料、醒造用などの移送配管
    ●アルコール、化粧品、香料などの移送配管
    ●フアインケミカルなどの高純度化学薬品の移送配管
    ●酸、アルカリなどの薬液配管
    ●塩ビチューブの可塑剤が流体に悪影響を及ぼす場合の対策用として
    ●シリコンチューブの臭気対策用として

    ■機能

    耐溶剤性
    非塩ビ
    非粘着性
    耐薬品性
    低溶出性
    低臭気性
    食衛適合
    柔軟性
    UVカット
    ガスバリヤー性
    透明性
    耐油性
    耐寒性
    耐アルコール

    ■特徴

    ●柔軟性…非塩ビチューフの中では抜群の柔軟性があり、作業性が向上します。
    ●非塩ビ…オレフィン系樹脂とスチレン系エラストマーを使用した環境に優しいチューブです。
    ●環境対策…焼却時にダイオキシンなどの有害ガスの発生が抑えられます。
    ●可塑剤フリー…溶出物質の要因である可塑剤を含まないノンオイルチューブ。
    ●低溶出・低臭気…塩ビと比較して溶出物質が少ないため、食品、飲料、化粧品用途に適しています。
    ●耐薬品性…内層はオレフイン系樹脂を採用しており優れた耐薬品性を有します。
    ●楽々力ット…1メートル間隔でチューブに長さ印刷があるためカットが簡単です。
    ●透明性…流体が確認できるナチュラル色。
    ●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ●専用継手…専用継手との組合せで、チューブ継手の選定ミスによる事故が予防できます。
    ●食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合
    ※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
    *改正食品衛生法(令和2年6月1日施行)について

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-KYT-2×41002×40~0.220
    E-KYT-3×53×525
    E-KYT-4×64×630
    E-KYT-4.3×6.44.3×6.440
    E-KYT-5×75×70~0.1545
    E-KYT-6×86×850
    E-KYT-6×96×90~0.240
    E-KYT-1/4"×3/8"6.35×9.5350
    E-KYT-8×108×100~0.1100
    E-KYT-8 × 128×120~0.1550

    ※この表は、製品仕様の一部を抜粋したものです。より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

    ■専用継手

    品名材質・特長
    積層チューブ専用樹脂コネクター[コネクター(チューブ内径×外径)‐ ネジ径 ‐ 材質]

    ・八興積層チューブとセット使用可能:内面シール構造のため、八興の柔軟性に富んだ積層チューブとセット使用が可能
    ・流体漏れ、継手抜けがなく安心・安全
    ・耐薬品性:材質はPP とPFA の2 種類をラインナップ。酸・アルカリ等の腐食性のある流体にも安心して使用可能
    ・コンパクト設計:ナットを内ネジの本体に挿入する構造でコンパクトな設計
    ・簡単設計:接続冶具が不要なので、容易に設置・配管可能

    image-connector
    積層チューブ専用継手[E-FTS-(内径)×(外径)-(ネジ径)]

    ・材質:SUS316L(本体)、SUS304(ナット)
    ・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消
    ・各チューブで使用温度範囲と使用圧力を明確化
    ・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能

    image-E-FTS
    ← エイトロックフェルール・PFAライニング E-ELF-PFA
    柔軟フッ素ホースシリーズ フェルール継手加締品 電解研磨仕上げ →
    image contact left樹脂ホース・継手のトラブルやお困りごと
    何でもお気軽にご相談ください!e-mailなら24時間受付中
    03-3963-5382
    受付時間 8:30~17:00(土日祝日を除く)
    無料サンプル依頼無料 見積依頼無料カタログ依頼無料お問い合わせ

    新着情報

    【新製品】「スーパー柔軟フッ素チューブ(エコフレンドリー)【E-SJECO】」のご案内
    RoHS2 ダウンロードサービス バナー
    banner01
    該非判定書ダウンロードサービス
    1日1カイゼン お役立ち動画 アイコン
    banner02
    faq
    ご使用上の注意
    banner05
    banner_Business-day-Calendar
    株式会社 八興 企業サイトへ
    PAGETOP
    PAGETOP
    株式会社 八興
    • TOP
    • 規格品一覧
    • オーダーメイド
    • 製作事例
    • 企業情報
    • プライバシーポリシー
    • ご使用上の注意事項
    • 耐薬品データ
    • Q&A
    • 各種ダウンロード
    • 営業日カレンダー
    • サイトマップ
    Copyright © 株式会社 八興 All Rights Reserved.
