    スーパー柔軟フッ素チューブ ブラック E-SJ-BK

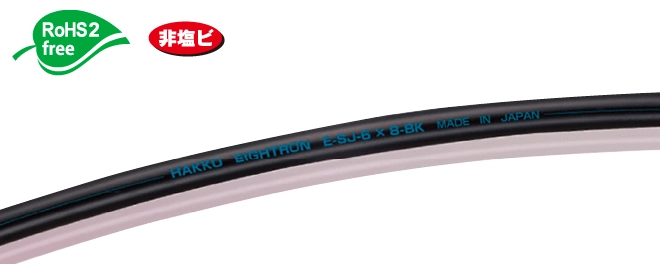

    image_E-SJ-BK01
    image_E-SJ-BK02

    ほとんどの薬品に耐える4フッ化系フッ素樹脂のスーパーホース!
    スーパー柔軟フッ素ホースブラック(チューブタイプ) [E-SJ-BK] 紫外線遮断!

    youtube_$atts
    youtube button
    youtube_$atts
    youtube button
    youtube_$atts
    youtube button

    無料サンプル依頼 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_youzai溶 剤
    icon_UVtoryouUV塗料
    icon_UVincUVインク

    ■用途

    印刷機械用ホース、塗料用ホース、溶剤用ホース等の多用途配管。
    紫外線の遮光性に優れるため、UVインクやUV塗料の搬送用として適しています。

    ■機能

    耐溶剤性
    非塩ビ
    非粘着性
    耐薬品性
    低溶出性
    柔軟性
    UVカット
    耐油性
    耐寒性
    耐アルコール

    ■特徴

    ●柔軟性…積層構造により、従来のフッ素単層ホースに比べ、柔軟性に優れ、作業性が向上します。
    ●耐薬品性抜群…内層が4フッ化系フッ素樹脂(ETFE)のため優れた耐薬品性を有し、殆どの薬品に耐性があります。ケトン類などの溶剤にも耐性があります。
    (詳しくは耐薬品性データをご参照ください。)
    ●非塩ビ…非塩ビ材質を採用しています。
    ●非粘着性…内面は、フッ素樹脂特有の非粘着性、撥水性を有しますので、流体が残りにくく、洗浄が簡単に行えます。
    ●高純度性…内層のフッ素樹脂は不純物を殆ど含まないため、溶出がほとんどなく、食品・飲料・薬品などの輸送に最適です。
    ●低コスト…積層構造のため、従来のフッ素チューブに比べて、低コストを実現しました。
    ●内・外層の接着性…内層のフッ素樹脂と、外層のエラストマーが強固に接着しているため、継手挿入時にフッ素層の剥がれがありません。

    ■お困りごと事例

    フッ素ホース安定調達
    事例リーフレットをダウンロードいただけます。

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-SJ-2×4-BK202×40 ~ 0.615
    100
    E-SJ-3×5-BK203×520
    100
    E-SJ-4×6-BK204×625
    100
    E-SJ-4.3×6.4-BK204.3×6.430
    100
    E-SJ-5×7-BK205×70 ~ 0.540
    100
    E-SJ-6×8-BK206×80 ~ 0.450
    100
    E-SJ-8×10-BK208×100 ~ 0.490
    100
    E-SJ-8×12-BK208×120 ~ 0.650
    100

    ※この表は、製品仕様の一部を抜粋したものです。  より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

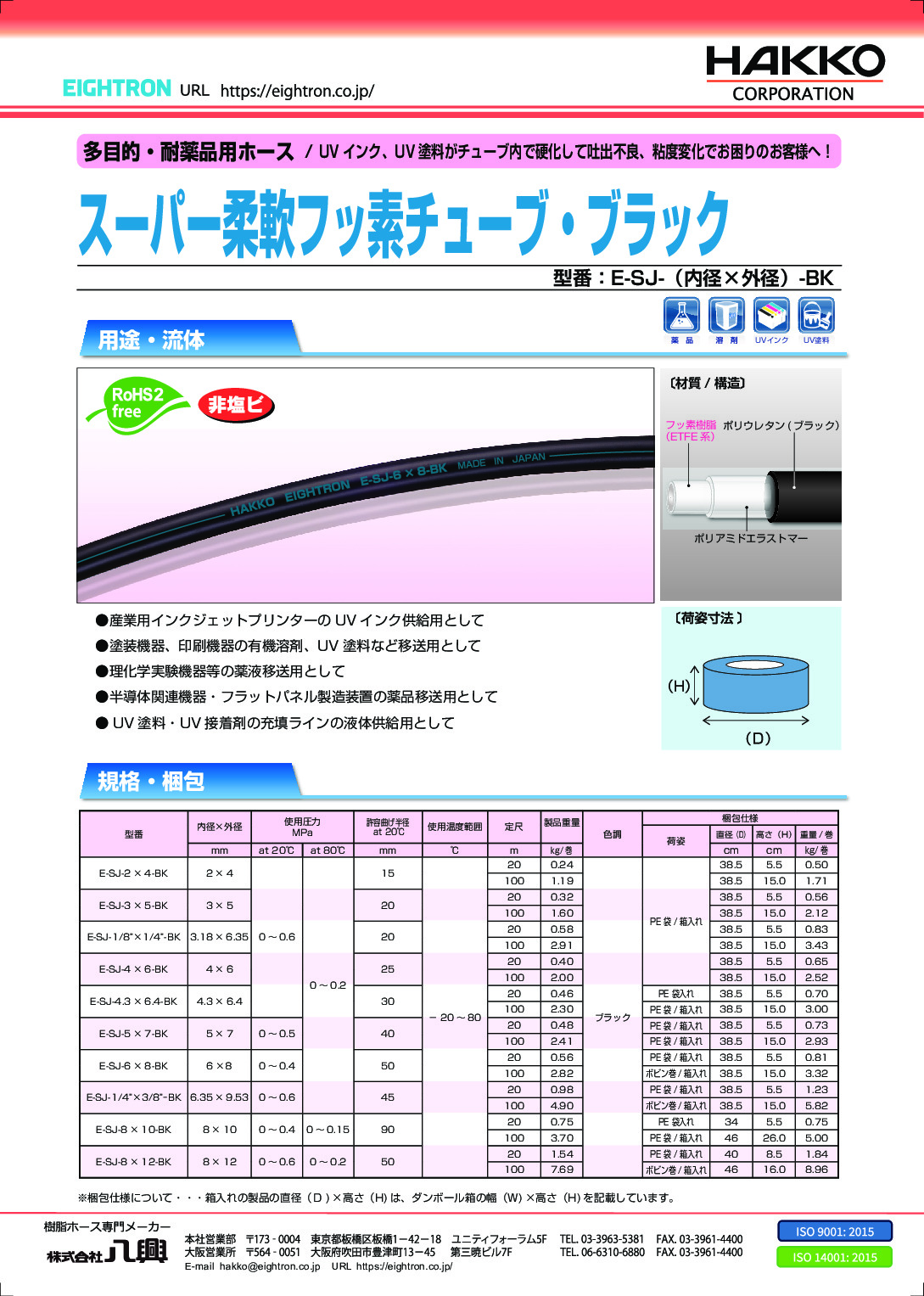

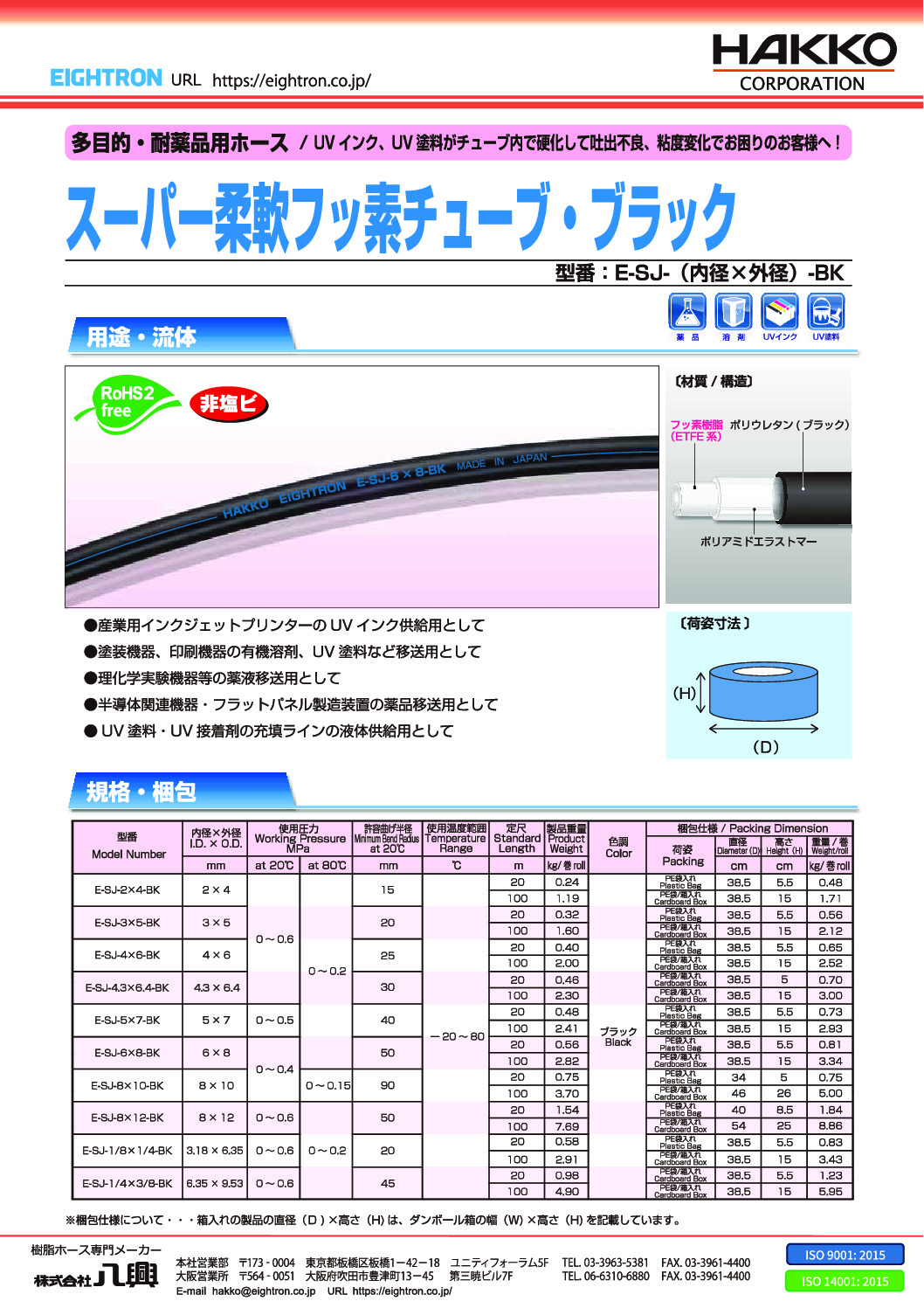

    製品リーフレット
    ◆製品規格の詳細は、製品リーフレットをご確認ください。

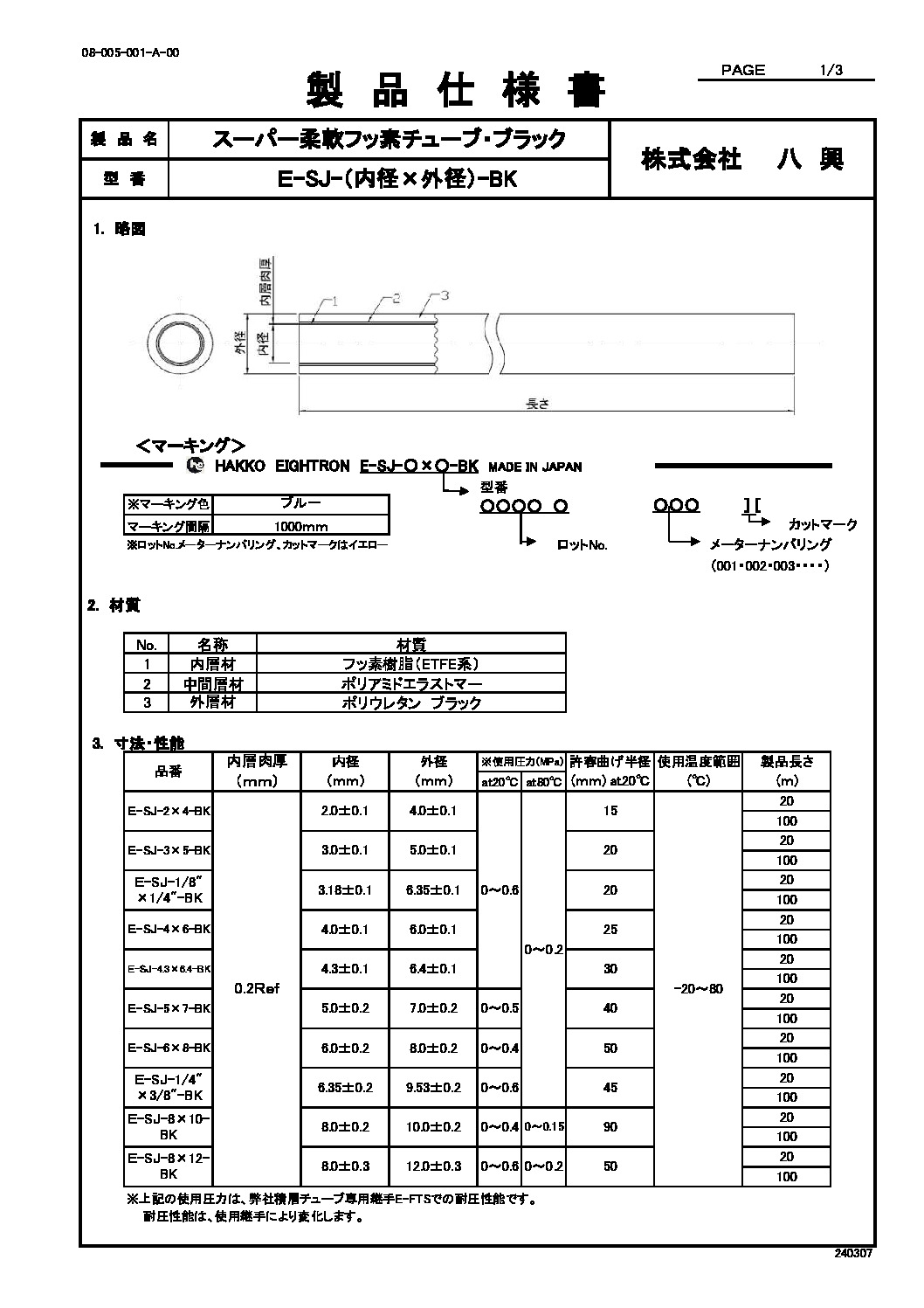

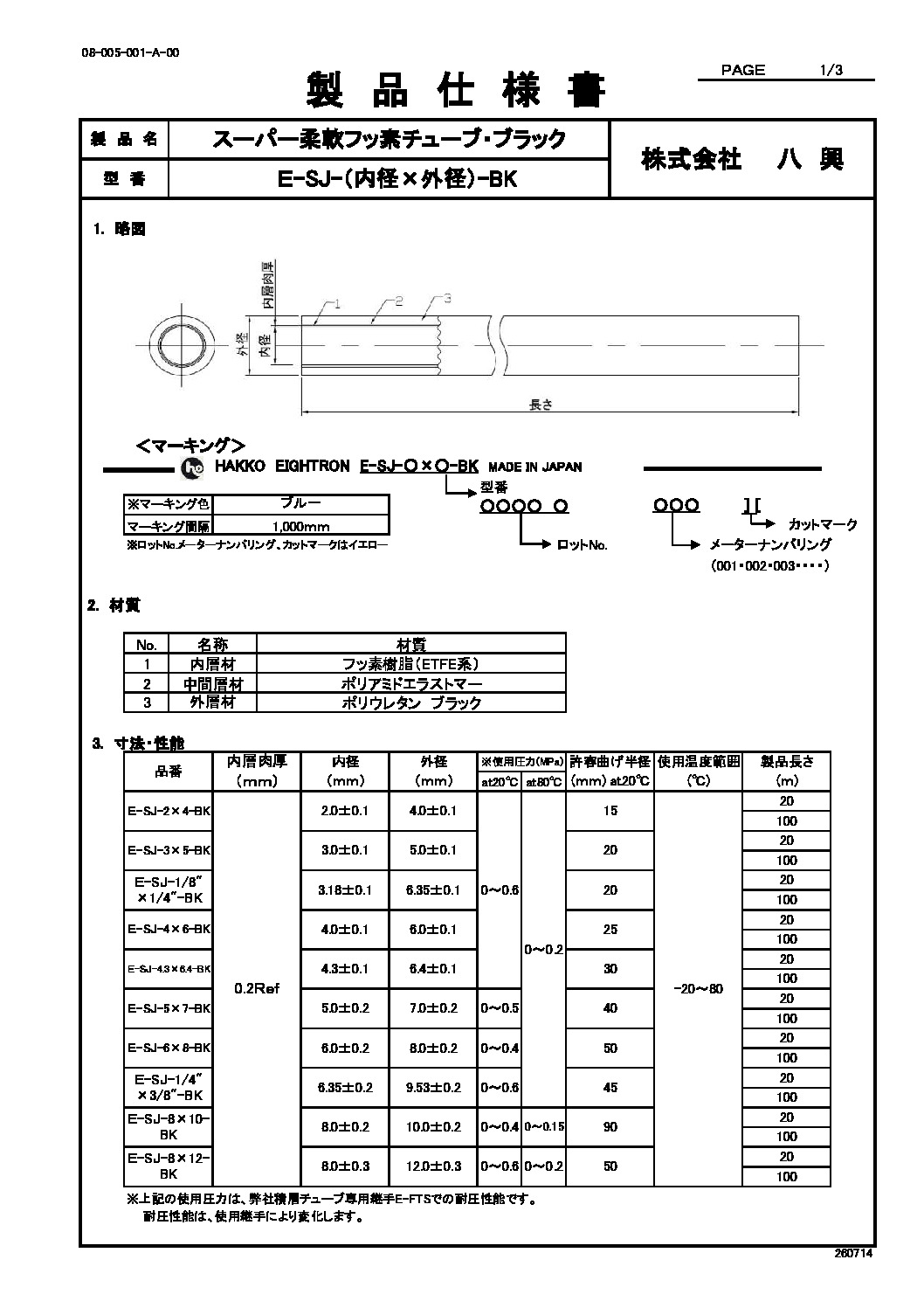

    製品仕様書 DL
    ◆当製品のご使用上の注意は、製品仕様書をご確認ください。

    ■技術資料

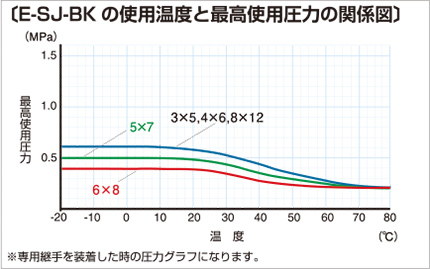

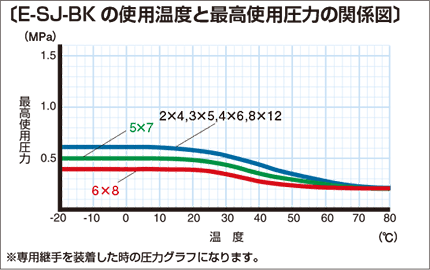

    E-SJ-BK 使用温度と最高使用圧力の関係図

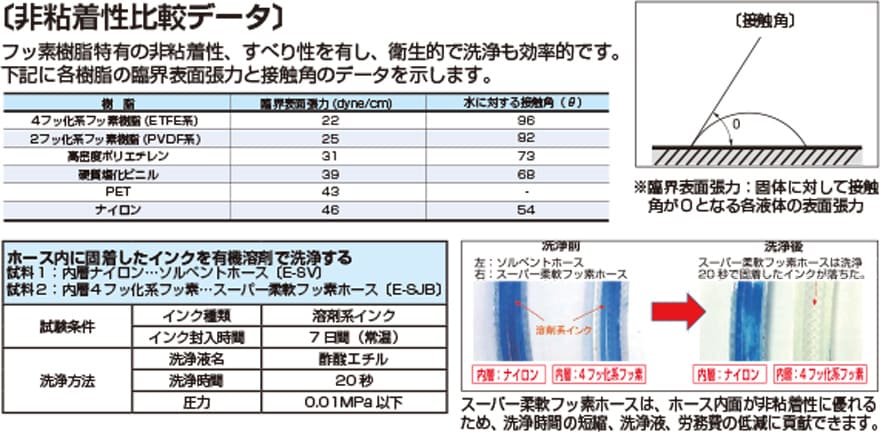

    E-SJ 非粘着性比較データ…フッ素樹脂特有の非粘着性、滑り性を有し、衛生的で洗浄も効率的です。八興柔軟フッ素チューブに採用されているETFE系、PVDF系のフッ素樹脂は、他材質(高密度ポリエチレン、塩化ビニル、PET、ナイロン)よりも非粘着性に優れています。   【インク洗浄性評価】ホース内に固着したインクを有機溶剤で洗浄した結果、スーパー柔軟フッ素ホースは、ホース内面が非粘着性に優れるため、洗浄時間の短縮、洗浄液使用量、労務費の低減に貢献できます。(試験条件…インク種類:溶剤系インク、インク封入時間:7日間、洗浄液名:酢酸エチル、洗浄時間:20秒、圧力:0.01MPa以下) 試料:①スーパー柔軟フッ素ホース(E-SJB)②ソルベントホース(E-SV)※内層ポリアミド

    ■耐薬品データ

    耐薬品データ一覧

    ※上記に記載の無い薬品につきましては、弊社までお問い合わせください

    ■専用継手

    品名材質・特長
    積層チューブ専用樹脂コネクター[コネクター(チューブ内径×外径)‐ ネジ径 ‐ 材質]

    ・八興積層チューブとセット使用可能:内面シール構造のため、八興の柔軟性に富んだ積層チューブとセット使用が可能
    ・流体漏れ、継手抜けがなく安心・安全
    ・耐薬品性:材質はPP とPFA の2 種類をラインナップ。酸・アルカリ等の腐食性のある流体にも安心して使用可能
    ・コンパクト設計:ナットを内ネジの本体に挿入する構造でコンパクトな設計
    ・簡単設計:接続冶具が不要なので、容易に設置・配管可能

    image-connector
    積層チューブ専用継手[E-FTS-(内径)×(外径)-(ネジ径)]

    ・材質:SUS316L(本体)、SUS304(ナット)
    ・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消
    ・各チューブで使用温度範囲と使用圧力を明確化
    ・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能

    image-E-FTS
    PEEK(カーボン強化)ナット締め継手[AL]

    ・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。
    ・耐熱性…PEEK材は、樹脂の中でも優れた耐熱性を有します。
    ・耐薬品性…継手材質は、カーボン入りPEEK樹脂(ポリエーテルエーテルケトン+炭素繊維)のため、酸・アルカリ・有機溶剤など幅広い薬品に対して優れた耐性を有します。
    ・機械的強度…引っ張り・衝撃に強いスーパーエンプラのPEEK材に、炭素繊維を配合することで、更なる機械的強度の向上を実現しています。

    image-AL
