・チューブ内面でシールする継手を使用してください。
・チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
・弊社製品のご使用の際は、ホームページ・総合カタログ等で、必ず「ご使用上の注意」をご確認ください。
・潤滑油、溶剤などには使用しないでください。
・軟質塩ビ製品を接触させないでください。軟質塩ビ製品の可塑剤が移行する可能性があります。
・ポンプ用途、滅菌処理(オートクレーブ)でご使用になる場合は、ご評価の上、使用可否のご判断をお願いいたします。当社では性能の保証は致しかねます。

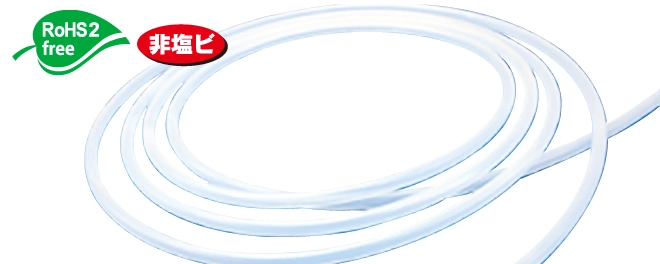

耐熱ソフトチューブ100℃ E-HRT
■流体
■用途
●100℃の熱湯洗浄を必要とする食品・飲料の製造工程向け※滅菌処理(オートクレーブ)の結果、著しい寸法変化が無いことを確認済み
●金型冷却用途向け
●シリコーンチューブから流体が透過してしまう場合の対策として
●ローラーポンプ用途でのチューブの耐久性向上策として
●食品、飲料などの移送配管
●化粧品、香料などの移送配管
●ファインケミカルなどの高純度化学薬品の移送配管
●酸、アルカリなどの薬液の移送配管
●ピンチバルブ用チューブ
■機能
■特徴
●柔軟性…非塩ビチューブの中では抜群の柔軟性があり、作業性が向上します。
●耐熱性…滅菌処理(オートクレーブ)の結果、著しい寸法変化が無いことを確認済み
※推奨:121℃×15分 ※オートクレーブ処理後、チューブが白く曇ることがありますが、乾燥すると元の状態に戻ります。
●耐久性…ローラーポンプ用途での耐久性が約3割向上します。※市販シリコーンチューブとの比較試験実施済
●耐薬品性…酸やアルカリ性薬品など幅広い薬品への耐性があります。
●透明性…流体が確認できるナチュラル色です。
●安全性…日本薬局方に適合した材料を使用しています。
※試験方法:第12改正 日本薬局方 輸液用プラスチック容器試験法 ポリエチレン製又はポリプロピレン製容器/第14改正 日本薬局方 プラスチック製医薬品容器試験法 ポリエチレン製又はポリプロピレン製水性注射剤容器
●非透過性…ゴム素材のシリコーンと比較して、ガスバリア性が向上します。
●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0) 10物質群を含有していない、もしくは閾値未満です。
●食品衛生性…FDA(21CFR)に収載された材料を使用しています(食品接触物・食品添加物等として)
本製品の構成材料は改正食品衛生法ポジティブリスト制度(2020年6月1日施行)で定める合成樹脂の対象外ですが PL収載物質で構成され、食品衛生法・食品、添加物等の規格基準(昭和34 年厚生省告示 370 号)に適合していることを確認しています。但し、油脂脂肪性食品には使用不可です。
■お困りごと事例
■規格
型番 | 定尺 | 内径×外径 | 使用圧力の目安値 | 許容曲げ半径 |
at20℃ | at20℃ | |||
m | mm | MPa | mm | |
E-HRT-4×6 | 100 | 4×6 | 0~0.07 | 30 |
E-HRT-6×8 | 6×8 | 0~0.05 | 50 | |
・色調:ナチュラル
※使用圧力の目安値は、参考値であり性能を保証するものではございません。

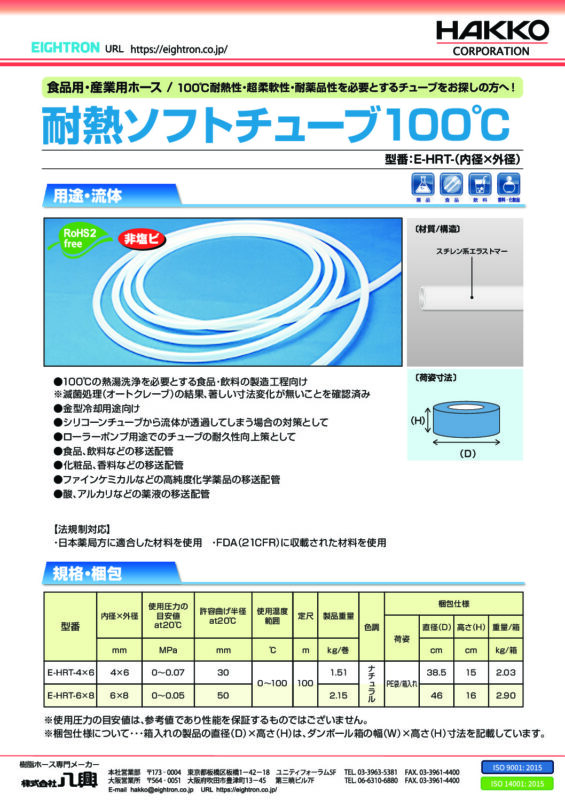

◆製品規格の詳細は、製品リーフレットをご確認ください。
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
■技術資料
FDA(21CFR)関連資料
当製品のFDA(21 CFR)関連資料をダウンロードいただけます
FDA(21 CFR)関連資料

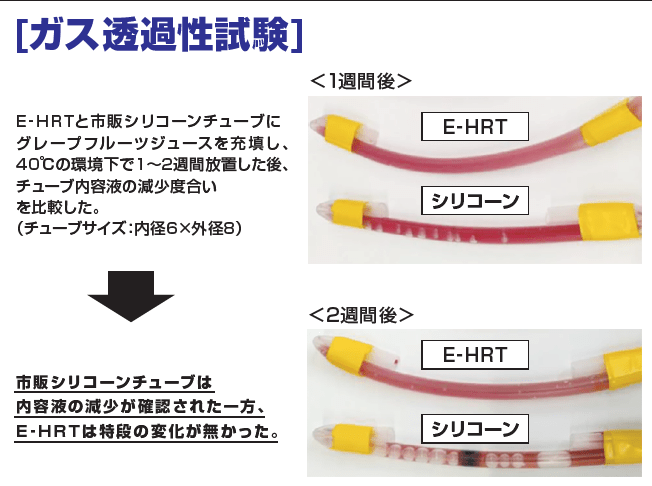

ガス透過試験データ

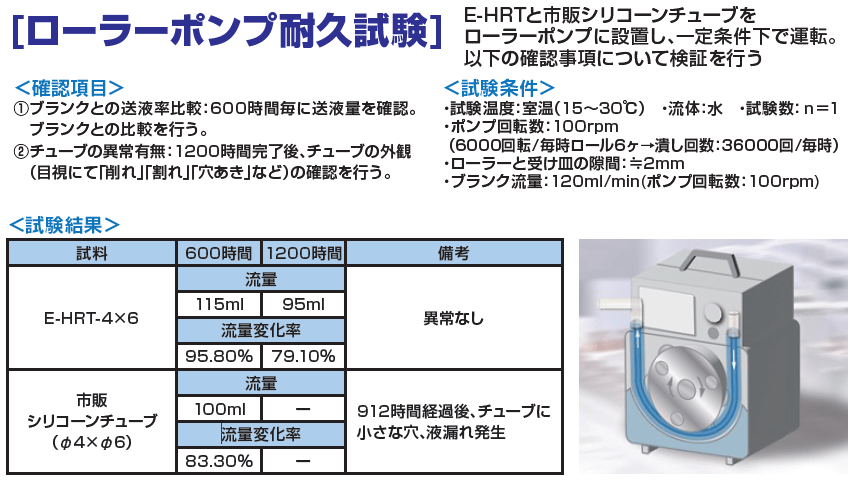

ローラーポンプ耐久性試験データ
E-HRT 耐薬品データ
耐薬品データ ご使用上の注意
1. この耐薬品性一覧表の判定基準は一定の条件下で作成しています。従って貴社の使用環境、使用条件、使用期間等によっては、判定基準が◎または〇であっても適さない場合があります。
2. ご使用の際には必ず貴社にて実際の使用条件下でのご確認をお願いいたします。
3. 一覧表の薬品は特に断りのない場合、水溶液濃度は飽和状態とします。
4. ( )内は、濃度・試験温度を示します。
5. この一覧表は、材料の耐薬品性一覧表であり、薬品が気体である場合の透過率を表すものではありません。透過すると危険である薬品類(活性ガス等)は、使用しないでください。
※下記のご使用上の注意を必ずお読みください
【耐薬品データご使用上の注意】
<判定基準>
◎:全くあるいはほとんど影響がない。
○:若干の影響はあるが条件により十分使用に耐える。
△:なるべく使用しない方がよい。
×:大きく影響があるため、使用に適さない。
– :データ無し
※材質:ポリスチレン
薬品名 | 判定 | 薬品名 | 判定 |
アニリン | △ | カセイソーダ ※水酸化ナトリウム (10%・室温) | ◎ |
アクリル酸ブチル | × | カセイソーダ ※水酸化ナトリウム(30%・室温) | - |
アセチレン | ◎ | カセイソーダ ※水酸化ナトリウム(30%・70℃) | - |
アセトアルデヒド | △ | ガソリン | - |
アセトン | × | ケロシン(灯油) | - |
亜硫酸ナトリウム | ◎ | 酢酸亜鉛 | ◎ |
アンモニア(無水) | - | 酢酸アルミニウム | ◎ |
アンモニアガス | - | 酢酸カルシウム | ◎ |
硫黄 | ◎ | 酢酸鉛 | ◎ |
イソプロピルアルコール | - | サラダ油 | 〇 |
エーテル(ジエチルエーテル) | - | シアン化ナトリウム | ◎ |
エチルアルコール(エタノール) | - | 次亜塩素酸 | - |
塩化アルミニウム | - | 次亜塩素酸カルシウム | - |
塩化アンモニウム | ◎ | 次亜塩素酸ナトリウム(5%・室温) | ○ |
塩化カリウム | ◎ | 硝酸(10%・室温) | ○ |
塩化カルシウム | ◎ | 硝酸(10%・70℃) | × |
塩化(第二)水銀 | ◎ | 水酸化カルシウム | ◎ |
塩化(第二)鉄 | ◎ | 水酸化バリウム | ◎ |
塩化ニッケル | ◎ | 水酸化マグネシウム | ◎ |
塩化バリウム | ◎ | ふっ化ほう素酸 | ◎ |
塩化マグネシウム | ◎ | ヘキサン | - |
塩酸(20%・80℃) | × | ホウ酸 | ◎ |
塩水 | ◎ | メチルエチルケトン | × |
塩素ガス(乾) | ◎ | 硫酸(10%・室温) | ◎ |
塩素ガス(湿) | - | 硫酸(10%・70℃) | 〇 |
オゾン | - | 硫酸(30%・室温) | ◎ |
過酸化水素 | - | 硫酸(30%・70℃) | △ |
過酸化ナトリウム | - | 硫酸(98%・室温) | × |
■専用継手
品名 | 材質・特長 |
積層チューブ専用継手[E-FTS-(内径)×(外径)-(ネジ径)] | ・材質:SUS316L(本体)、SUS304(ナット) |
PEEK(カーボン強化)ナット締め継手[AL] | ・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。 |

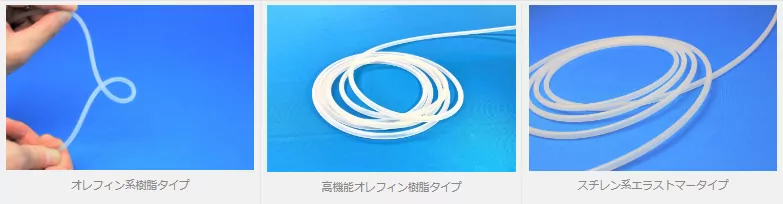

オーダーメイド製品
八興の独自技術によるオーダーメイドのローラーポンプ用チューブを納入いたします。
上記より詳細情報をご確認の上、お気軽にお問い合わせください。
