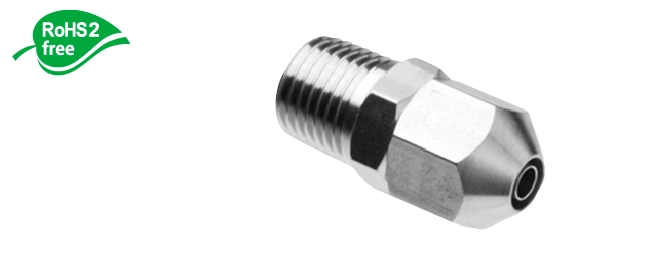

積層チューブ専用継手 E-FTS-(内径)×(外径)-(ネジ径)
■用途
● 理化学・実験機器用途● 精密機械、半導体関連装置、FPD製造装置
● 食品、化粧品、薬品の製造設備
● 医療機器、分析装置用途
■特徴
●専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合を解消。
●安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。
●耐薬品性…継手材質が SUS316L のため、耐食性に優れ、幅広い用途の流体に対応可能です。
■規格
型番 | ネジ規格 | 適合ホース | 寸法(mm) | 標準重量 | ||
内径×外径 | ||||||
mm | A | D | HEX | g/個 | ||
E-FTS-2×4-R1/8 | R1/8 | 2×4 | 24.5 | 10.5 | 10 | 16 |
E-FTS-3×5-R1/4 | R1/4 | 3×5 | 30 | 13 | 14 | 29 |

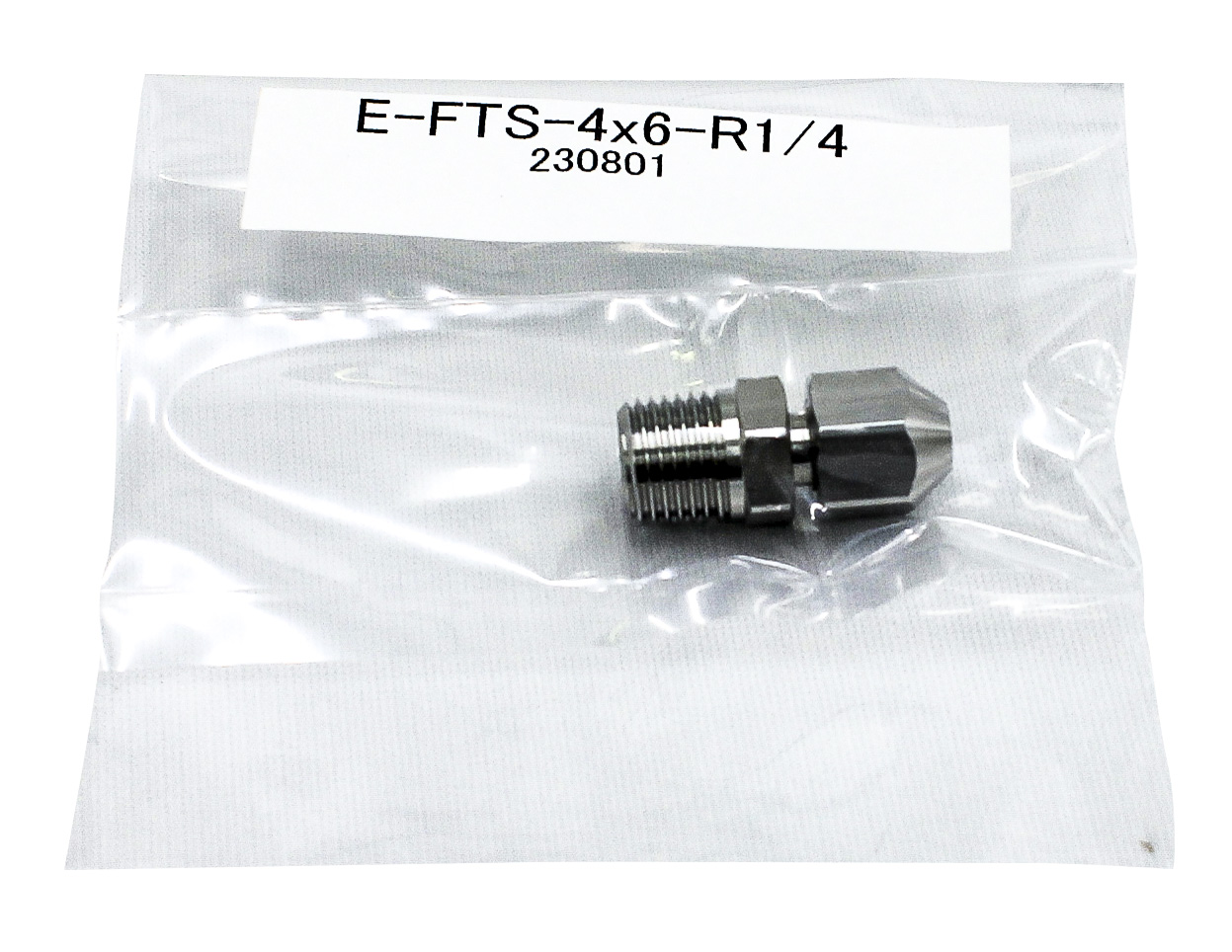

E-FTS-4×6-R1/4 | R1/4 | 4×6 | 31 | 14 | 14 | 33 |
E-FTS-5×7-R1/4 | R1/4 | 5×7 | 31 | 14 | 14 | 33 |
E-FTS-6×8-R1/4 | R1/4 | 6×8 | 33 | 16 | 17 | 30 |
E-FTS-6×9-R1/4 | R1/4 | 6×9 | 35.5 | 18.5 | 17 | 44 |
E-FTS-8×12-R3/8 | R3/8 | 8×12 | 41 | 21 | 19 | 63 |

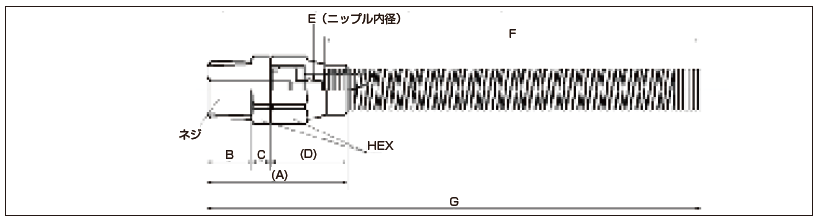

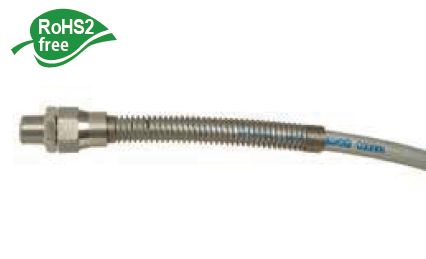

●積層チューブ専用継手(チューブガイド付き)/折れ防止ガイド付きナット締め継手
〔材質〕本体:SUS316L ナット・チューブガイド:SUS304
型番 | A | B | C | D | E | F | G | HEX | ネジ規格 | 製品重量 |
(g) | ||||||||||
E-FTS-4×7-R1/4-GN | 39.5 | 12 | 5 | 22.5 | 3.5 | 100~120 | 130~155 | 14 | R1/4 | 47.5 |
E-FTS-6×9-R1/4-GN | 40.5 | 12 | 5 | 22.5 | 5.5 | 100~120 | 130~155 | 17 | R1/4 | 56.5 |
E-FTS-8×12-R3/8-GN | 46 | 13 | 7 | 26 | 7 | 100~120 | 140~160 | 19 | R3/8 | 82.6 |

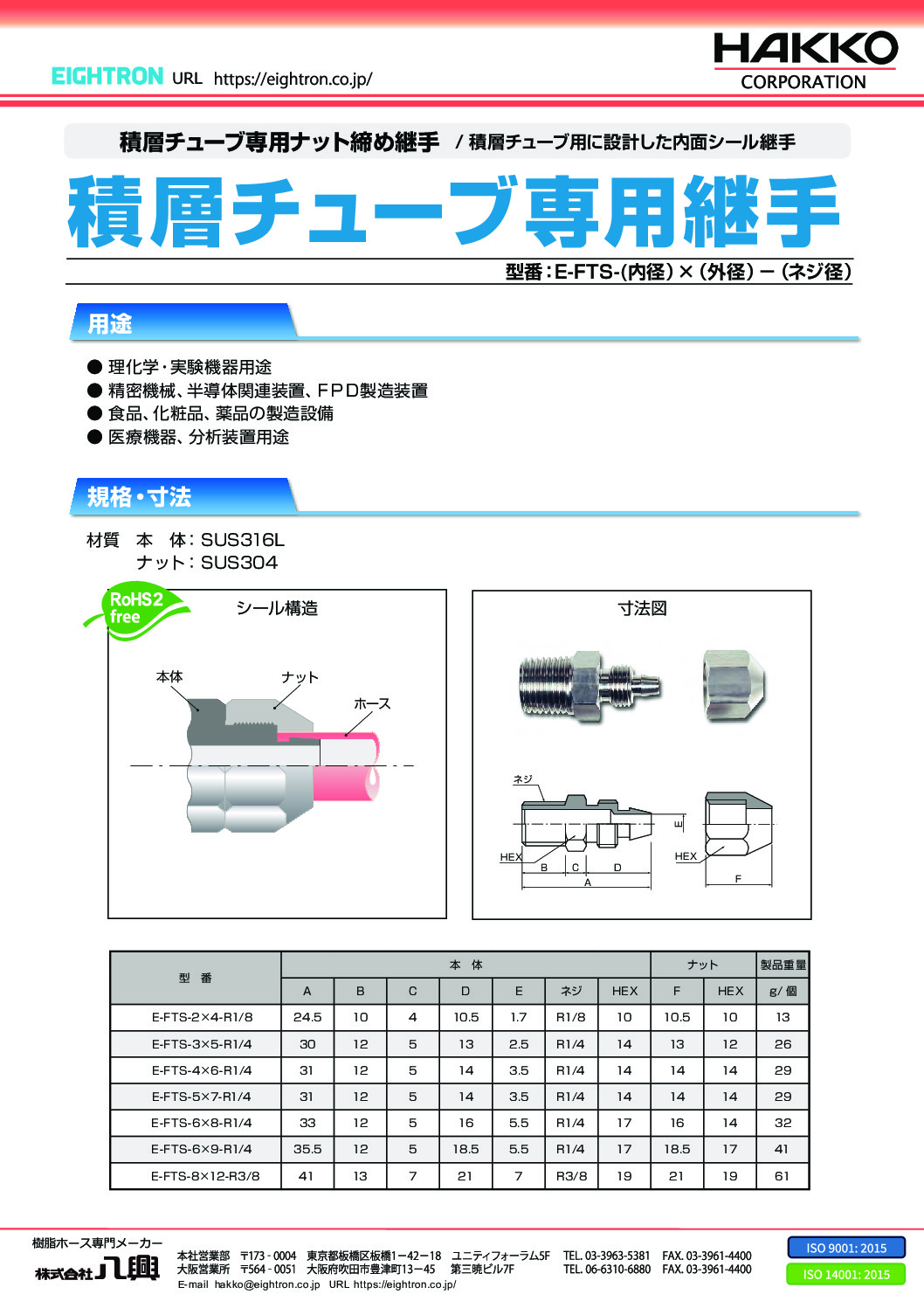

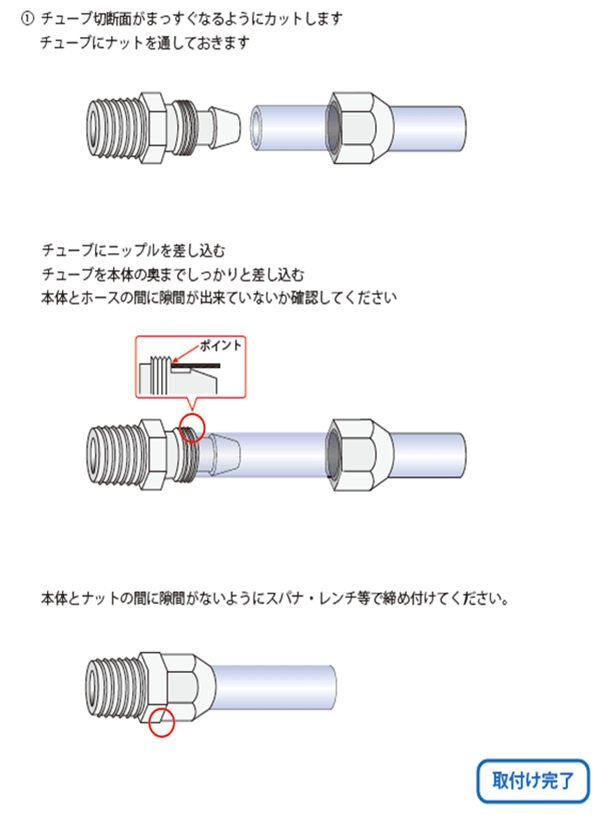

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。
■専用継手
品名 | 材質・特長 |
積層チューブ専用継手[E-FTS-(内径)×(外径)-(ネジ径)] | ・材質:SUS316L(本体)、SUS304(ナット) |
