フッ素バリアチューブ・ブラック E-BTF-BK


■流体
■用途
●脱気処理装置での酸素混入防止●酸素混入による分析機器の測定誤差防止
●電子機器、スパコンサーバの冷却水用途
●二次電池の製造プロセスにおける脱気処理用途
●印刷機器の溶剤インク中の溶存酸素・気泡の発生の抑制
●超音波洗浄工程における気泡の発生の抑制
●紫外線・可視光線の遮光用
■機能
■特徴
●酸素バリア…市販フッ素チューブの約2倍のバリア性能を持ち、チューブへの酸素の混入やチューブ内の気泡の発生を抑制します。
●溶剤バリア…溶剤搬送時の溶剤の揮発やチューブ外部への透過を抑制します。
●可塑剤フリー…溶出物質の要因である可塑剤を含まないノンオイル素材を使用しています。
●低溶出…塩ビと比較して溶出物質が少ないため、クリーンなチューブです。
●耐薬品性…内層は特殊フッ素樹脂のため、有機溶剤等のほとんどの薬品に耐性があります。
●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0) 10物質群を含有していない、もしくは閾値未満です。
●UVカット…紫外線をカットできるため、UVインクの搬送に最適です。
■規格
型番 | 定尺 | 内径×外径 | 使用圧力 | 許容曲げ半径 |
at20℃ | at20℃ | |||
m | mm | MPa | mm | |
E-BTF-2×4-BK | 20 | 2×4 | 0~1.2 | 25 |
100 | ||||
E-BTF-3×5-BK | 20 | 3×5 | 0~1.0 | 30 |
100 | ||||
E-BTF-4×6-BK | 20 | 4×6 | 0~0.9 | 30 |
100 | ||||
E-BTF-6×8-BK | 20 | 6×8 | 0~0.5 | 55 |
100 |

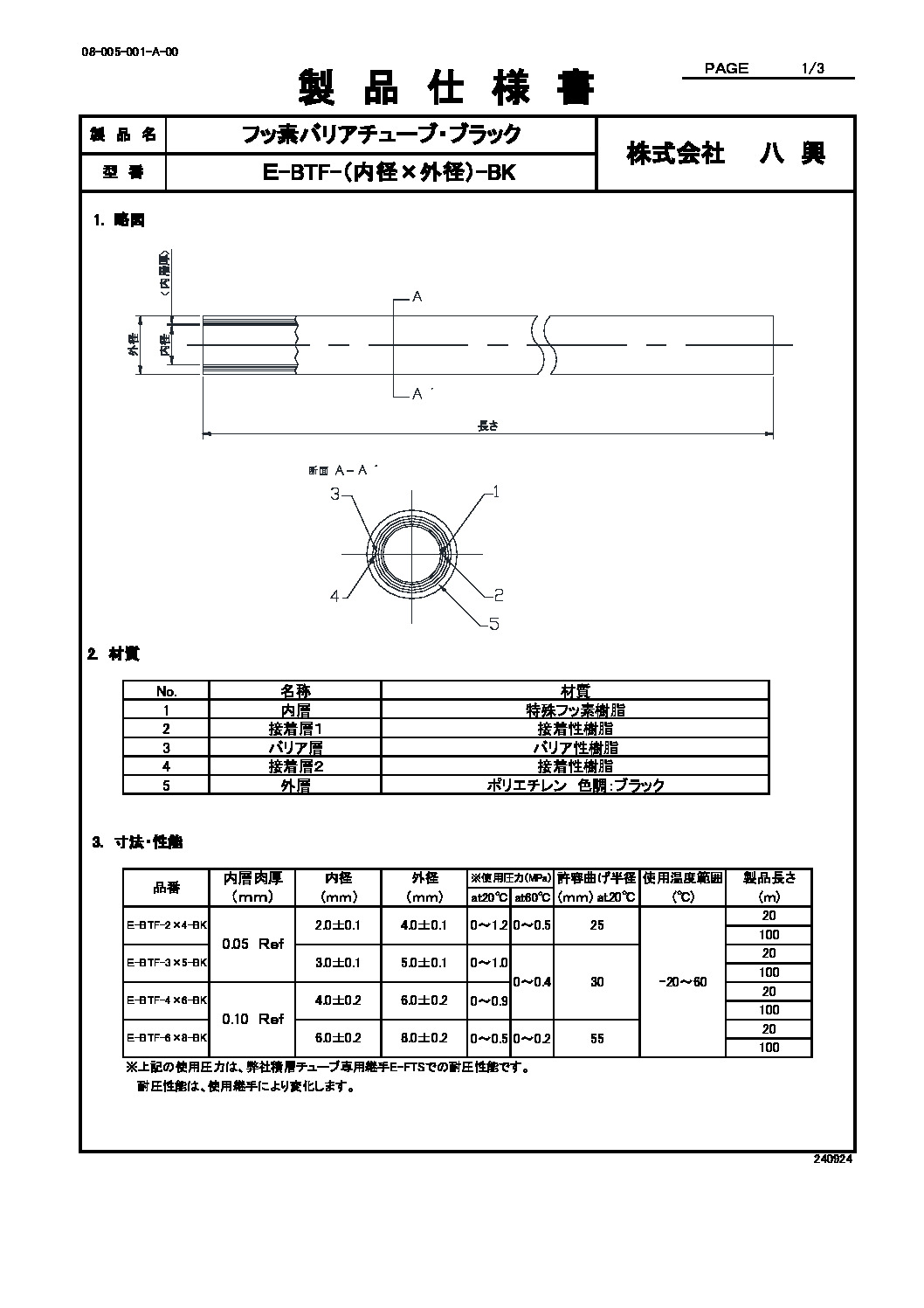

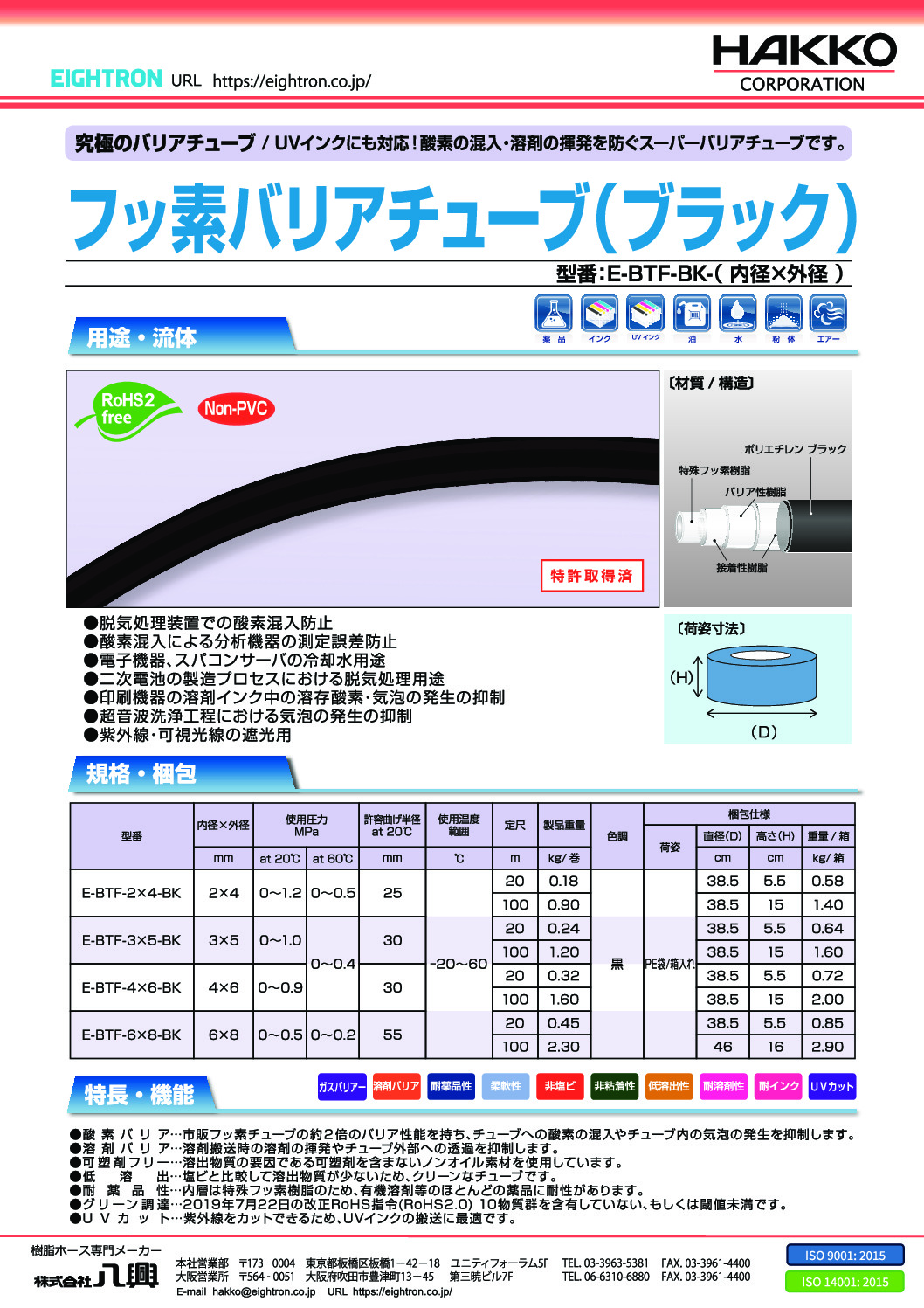

※この表は、製品仕様の一部を抜粋したものです。より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
■技術資料

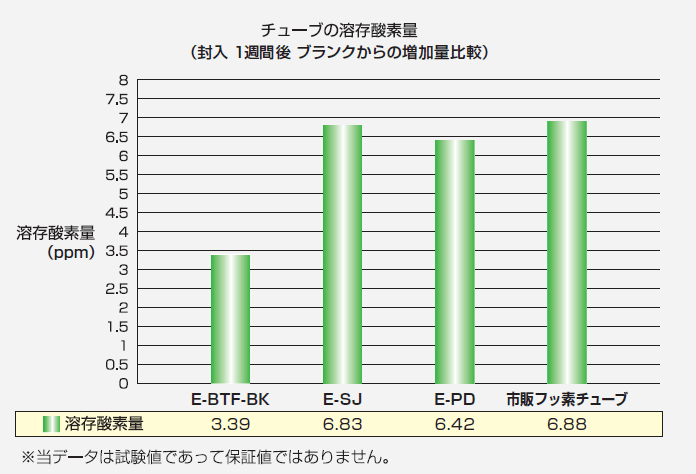

■溶存酸素量比較試験
脱気した水をチューブ内に充填し、温度:20℃&湿度:50%の環境下に1週間放置後に溶存酸素量を測定。
ブランクからの増加量を確認し、試料毎での増加量比較を行う。
●酸素バリア性に優れるチューブが必要な理由
・酸素のチューブへの混入によりチューブ内に気泡が生じ、分析機器の測定結果に影響が出る 可能性があります
・脱気処理後のチューブ内に気泡が生じると、脱気処理の効率が低下する可能性があります
→市販フッ素チューブの約2倍のバリア性能を持つE-BTF-BKは、上記の問題を解決いたします

■溶剤バリア試験
チューブに溶剤(ジエチレングリコールジエチルエーテル)を封入し、両端末を止栓した状態で60℃の環境下に放置。
1週間・2週間放置後のインク封入チューブの重量(変化率)を測定する。
※チューブ重量や止栓に使用した部材の重量は除き、溶剤の重量変化のみを計測
●溶剤バリア性に優れるチューブが必要な理由
・溶剤インクの送液中、チューブ内のインクの溶剤成分が透過し揮発してインク成分が変質することによって印刷品質に影響を及ぼす可能性があります。

■紫外線・可視光線 透過データ
試料:E-BTF-4×6-BK
試験装置:紫外近赤外分光光度計:島津UV3100PC
測定方法:積分球の入射光にサンプルを貼り付けて測定
測定波及範囲:240nm~800nm
スリット幅:20nm
サンプリングピッチ:0.5nm
測定は試料を半割りした状態で行った。
(チューブ内の液体が受ける透過率を想定し、チューブ肉厚片側分の透過率を測定した)
試験結果:紫外線・可視光線 不透過率99%以上

■専用継手
品名 | 材質・特長 |
PEEK(カーボン強化)ナット締め継手[AL] | ・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。 |
![]() |
|
積層チューブ専用継手[E-FTS-(内径)×(外径)-(ネジ径)] | ・材質:SUS316L(本体)、SUS304(ナット) |
![]() |
