    PEEK(カーボン強化)ナット締め継手 AL

    image_AL01
    image_AL02

    耐熱性・耐薬品性・機械的強度に優れたPEEK製ナット締め継手です。
    SUS継手と比較して1/5以下の重量のため取り扱いが容易です。
    柔軟性に富んだ八興積層チューブとセット使用で、安全・安心です。
    ※RoHS2指令適合

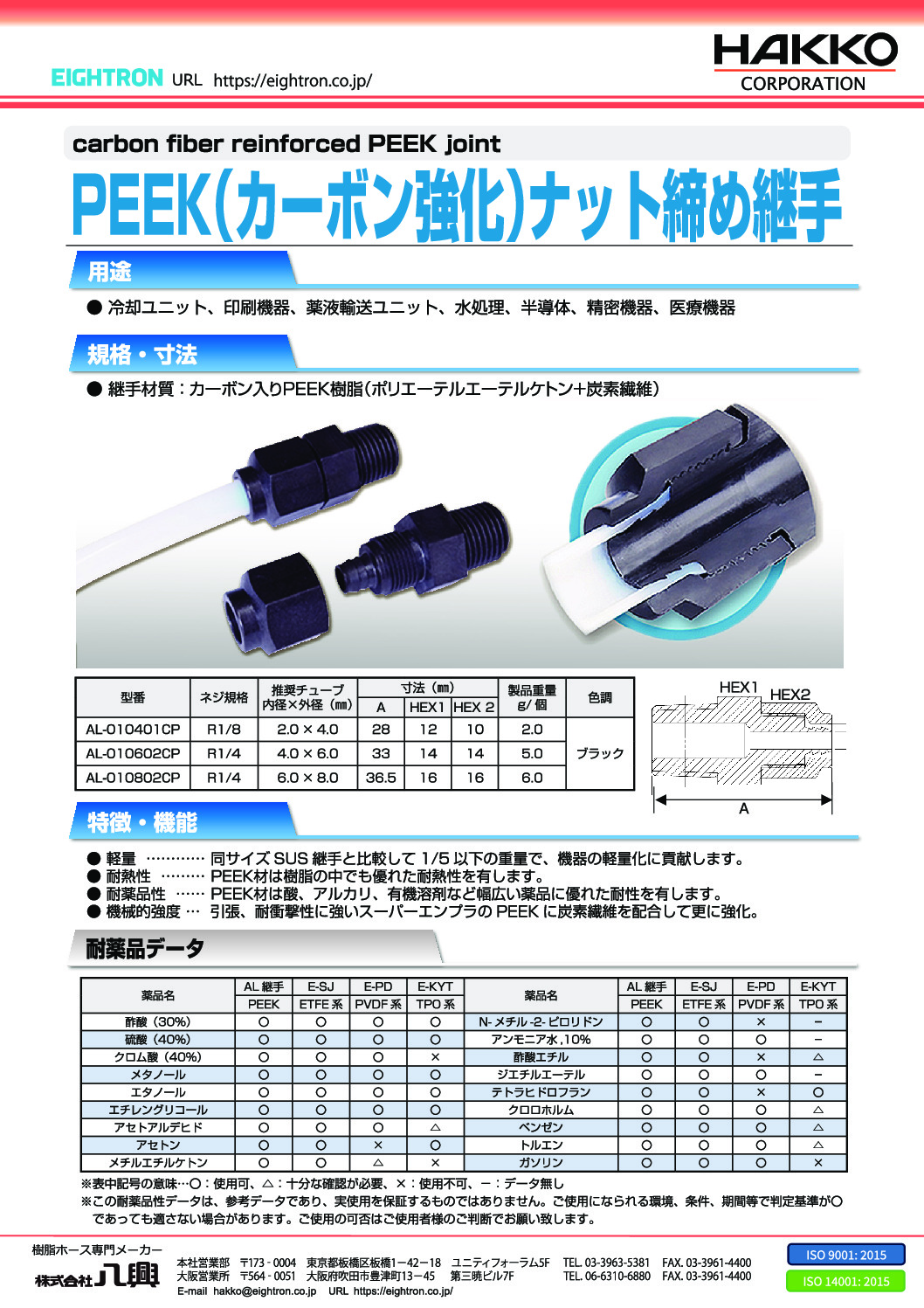

    製品リーフレット

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_toryou塗 料
    icon_youzai溶 剤
    icon_mizu水

    ■用途

    ●薬液輸送ユニット
    ●精密機器
    ●医療機器
    ●半導体
    ●水処理
    ●冷却ユニット
    ●印刷機器

    ■機能

    耐溶剤性
    非塩ビ
    耐薬品性
    非フタル酸
    超軽量
    バンドレス継手
    RoHS 2 Free
    耐熱性

    ■特徴

    ●軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。
    ●耐熱性…PEEK材は、樹脂の中でも優れた耐熱性を有します。
    ●耐薬品性…継手材質は、カーボン入りPEEK樹脂(ポリエーテルエーテルケトン+炭素繊維)のため、酸・アルカリ・有機溶剤など幅広い薬品に対して優れた耐性を有します。
    ●機械的強度…引っ張り・衝撃に強いスーパーエンプラのPEEK材に、炭素繊維を配合することで、更なる機械的強度の向上を実現しています。

    ■規格

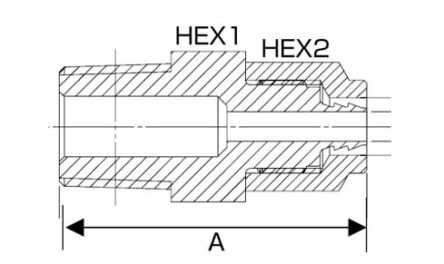

    型番ネジ規格推奨チューブ
    内径×外径(mm)
    寸法(mm)製品重量
    g/個
    色調
    AHEX1HEX2
    AL-010401CPR1/82.0×4.02812102.0ブラック
    AL-010602CPR1/44.0×6.03314145.0
    AL-010802CPR1/46.0×8.036.516166.0

    製品リーフレット
    ◆製品規格の詳細は、製品リーフレットをご確認ください。



    ■技術資料

    耐薬品データ

    薬品名AL継手E-SJE-PD
    E-KYT
    PEEKETFE系PVDF系TPO系
    酢酸(30%)○○○○
    硫酸(40%)○○○○
    クロム酸(40%)○○○×
    メタノール○○○○
    エタノール○○○○
    エチレングリコール○○○○
    アセトアルデヒド○○○△
    アセトン○○×○
    メチルエチルケトン○○△×
    N-メチル-2-ピロリドン○○×-
    アンモニア水(10%)○○○-
    酢酸エチル○○×△
    ジエチルエーテル○○○-
    テトラヒドロフラン○○×○
    クロロホルム○○○△
    ベンゼン○○○△
    トルエン○○○△
    ガソリン○○○×

    ※表中記号の意味
    ○:使用可
    △:十分な確認が必要
    ×:使用不可
    ー:データ無し
    ※この耐薬品データは参考データであり、実使用を保証するものではありません。ご使用環境、条件、期間等によっては、判定が○であっても適さない場合があります。ご使用の可否は、ご使用者様のご判断でお願いいたします。

    性能評価試験(継手とチューブのマッチング評価)

    当ページよりダウンロード可能な製品リーフレットをご参照ください。

    ■専用継手

    品名材質・特長
    PEEK(カーボン強化)ナット締め継手[AL]

    ・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。
    ・耐熱性…PEEK材は、樹脂の中でも優れた耐熱性を有します。
    ・耐薬品性…継手材質は、カーボン入りPEEK樹脂(ポリエーテルエーテルケトン+炭素繊維)のため、酸・アルカリ・有機溶剤など幅広い薬品に対して優れた耐性を有します。
    ・機械的強度…引っ張り・衝撃に強いスーパーエンプラのPEEK材に、炭素繊維を配合することで、更なる機械的強度の向上を実現しています。

    image-AL

    推奨チューブ

    ・スーパー柔軟フッ素チューブ(E-SJ)
    e-sj01

    ・スーパー柔軟フッ素チューブ・ウルトラソフト(E-SJUS)
    e-sjus

    ・柔軟フッ素チューブ(E-PD)
    e-pd01

    ・KYチューブ(E-KYT)
    e-kyt01
