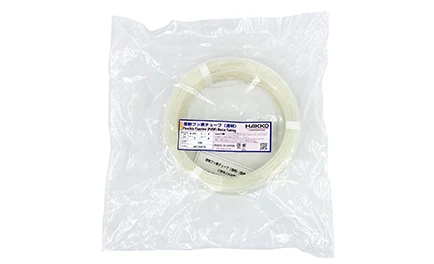

    柔軟フッ素ホース(チューブタイプ) E-PD

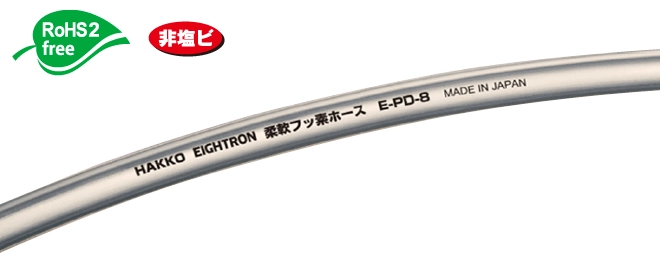

    image_E-PD01
    image_E-PD02

    卓越した透明性とウレタンチューブのような柔軟性
    柔軟フッ素ホース(チューブタイプ) [E-PD] 卓越した透明性!

    youtube_$atts
    youtube button
    youtube_$atts
    youtube button

    無料サンプル依頼 ポジティブリスト 自己宣言書 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_syokuhin食 品
    icon_inryou飲 料
    icon_kouryou香料・化粧品
    icon_sake酒 類
    icon_abura油
    icon_mizu水
    icon_funtai粉 体

    ■用途

    ●産業用インクジェットプリンターの水性インク供給用として
    ●理化学実験機器等の薬液移送用として
    ●半導体関連機器・フラットパネル製造装置の薬品移送用として
    ●飲料・食品機械の飲料・食品移送用として
    ●アルコール類・化粧品・薬品の移送用として
    ●医療機器の薬液移送用や内視鏡の鉗子として
    ●燃料電池製造設備の薬液・純水移送用として
    ●クリーンルームの工アー配管として

    ■機能

    非塩ビ
    非粘着性
    耐薬品性
    低溶出性
    食衛適合
    柔軟性
    ガスバリヤー性
    透明性
    耐油性
    耐寒性
    耐アルコール

    ■特徴

    ●耐薬品性…内層に2フッ化系フッ素樹脂(PVDF系)を採用しているため、優れた耐薬品性を有します。
     ※アミン、ケトン類などの有機溶剤(極性溶媒)には耐性が低い為、スーパ柔軟フッ素チューブを推奨します。
    ●柔軟性…積層構造により市販のフッ素チューブと比較して柔軟性に優れ、作業性が向上します。
    ●折れ難さ…市販のフッ素単層チューブと比較して折れにくく、折れてもある程席復元します。
    ●非粘着性…内層のフッ素樹脂は掻水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
    ●可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を使用しています。
    ●非塩ビ…非塩ビ材質を使用しています。
    ●低溶出・低臭気…塩ビと比較して溶出物質が少ないため食品・飲料、化粧品用途に適しています。
    ●高純度性…内層のフッ素樹脂は、可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
    ●楽々力ット…1メートル間隔でチューブに長さ印刷があるので力ットが簡単です。
    ●透明性…ホース内面の洗浄度合が見やすい透明色。
    ●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ●専用継手…専用継手かあるため、チューブ・継手の選定ミスによる事故が予防できます。
    ●食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合。
    ※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
    *改正食品衛生法(令和2年6月1日施行)について

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-PD-2×4202×40~ 0.615
    100
    E-PD-4×6204×625
    100
    E-PD-6×8206×80~ 0.450
    100
    E-PD-6×9206×90~ 0.635
    100
    E-PD-8×12208×1250
    100

    ※この表は、製品仕様の一部を抜粋したものです。  より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

    ※定尺以外にも在庫代理店にて1m単位で購入可能です。

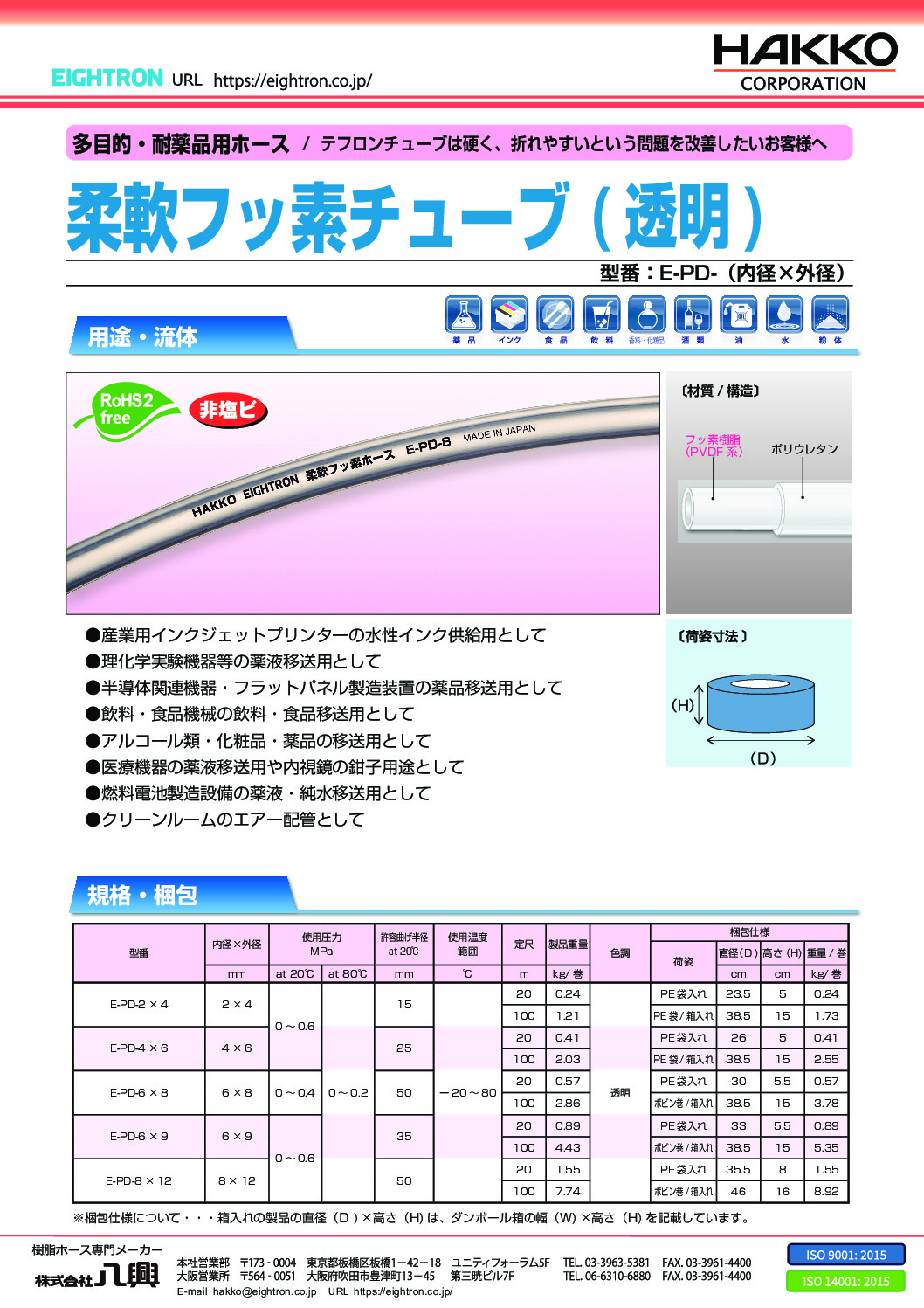

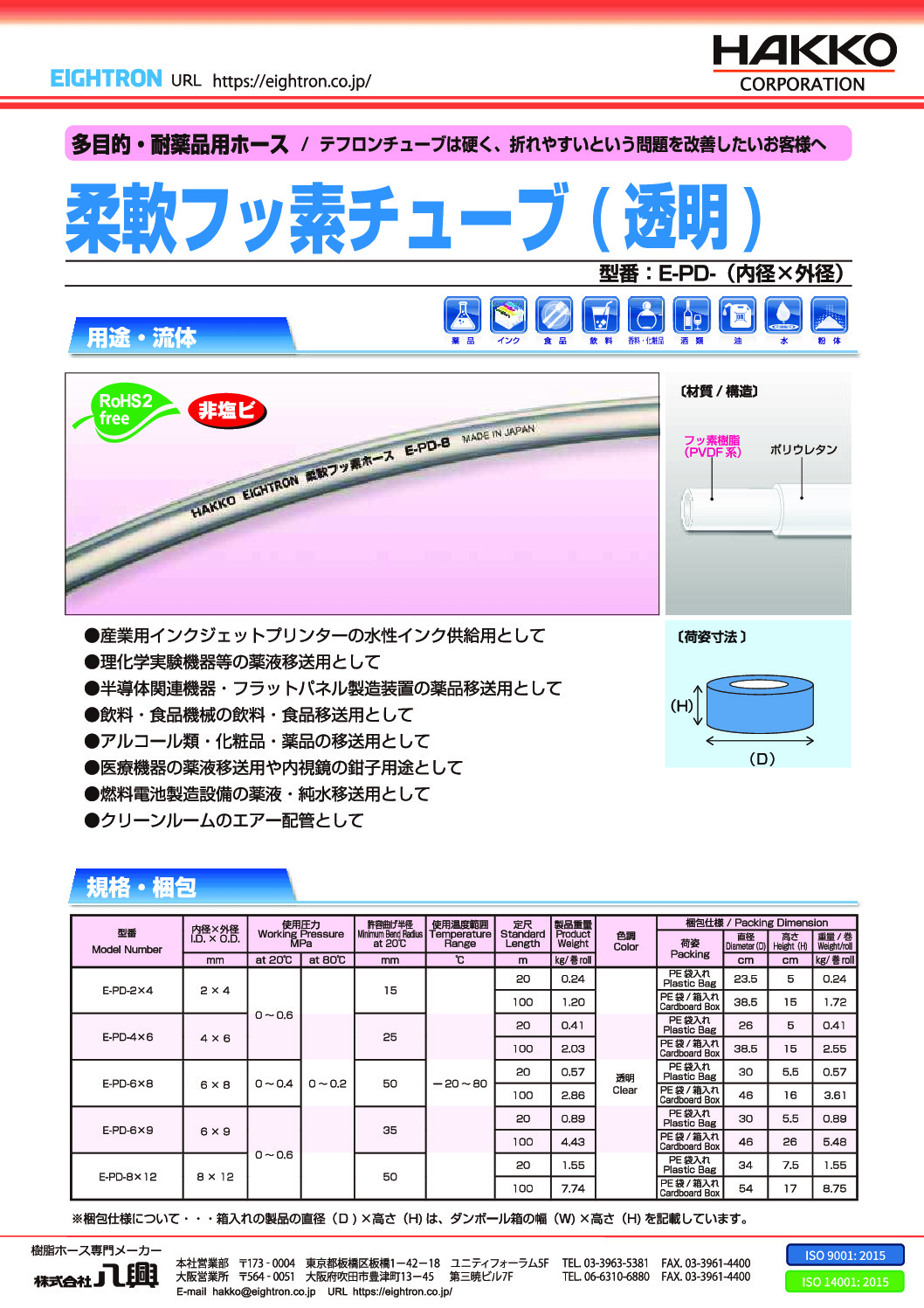

    製品リーフレット
    ◆製品規格の詳細は、製品リーフレットをご確認ください。

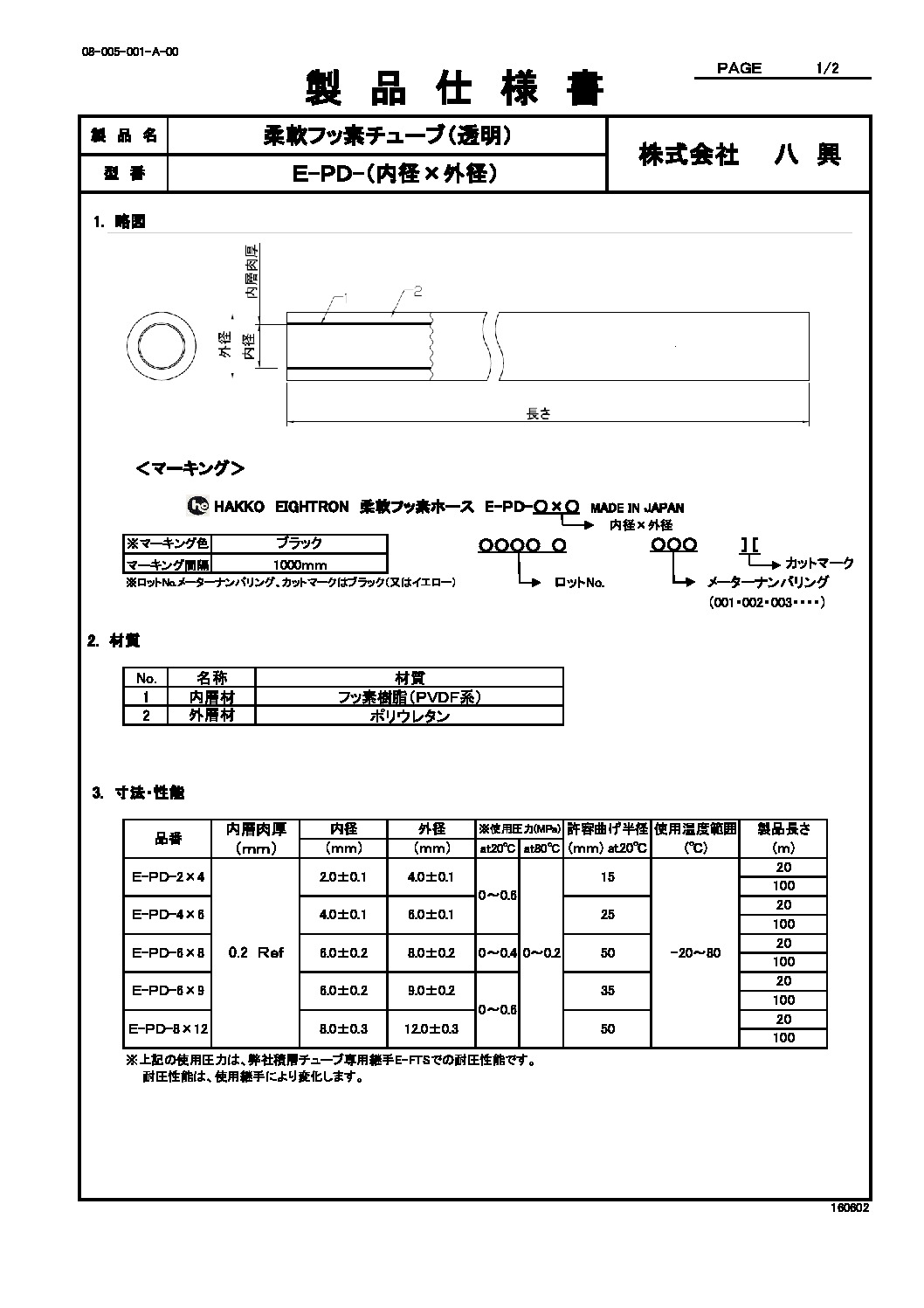

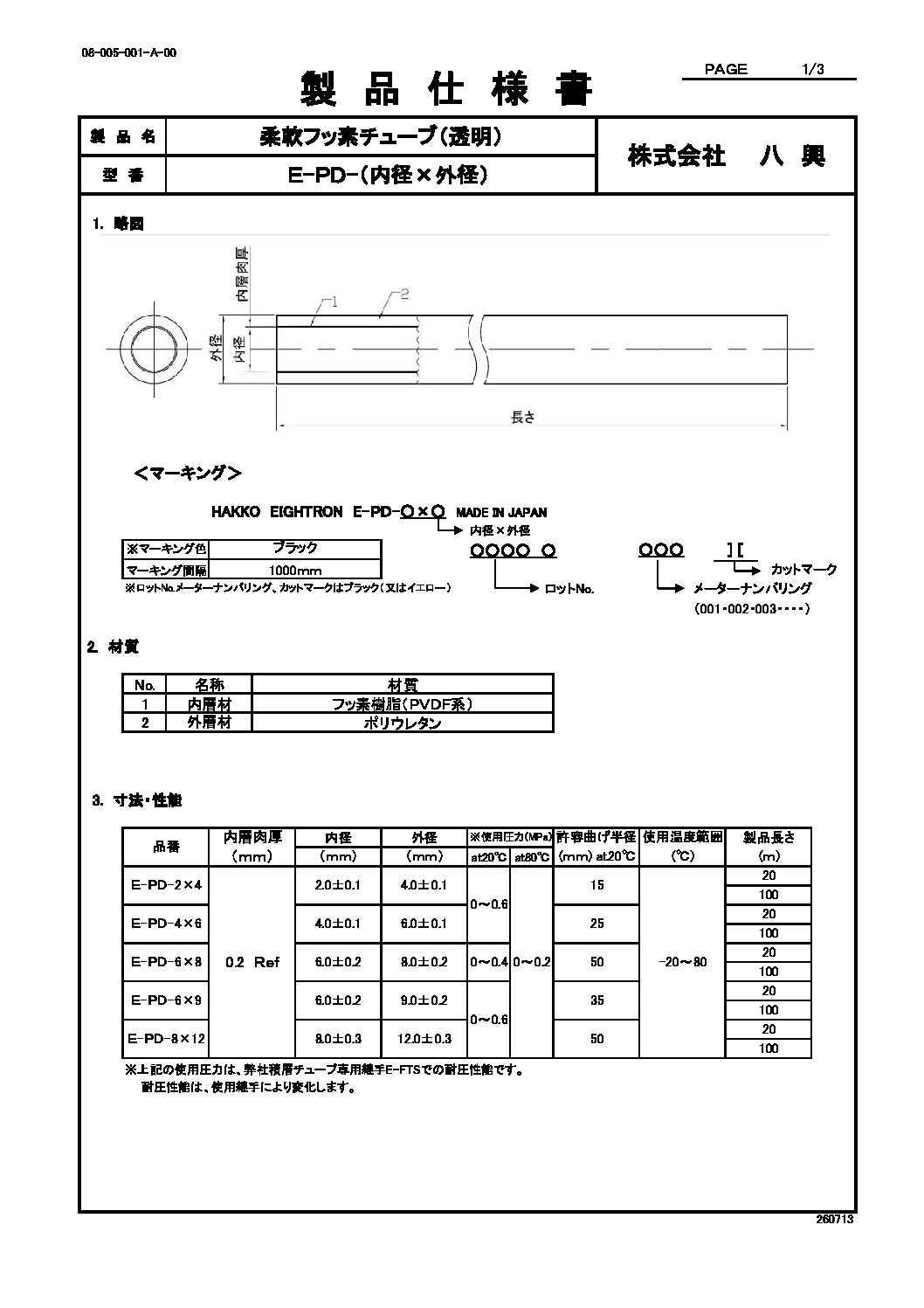

    製品仕様書 DL
    ◆当製品のご使用上の注意は、製品仕様書をご確認ください。

    ■技術資料

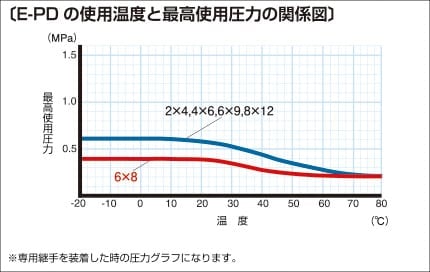

    e-pd 使用温度と最高使用圧力の関係図

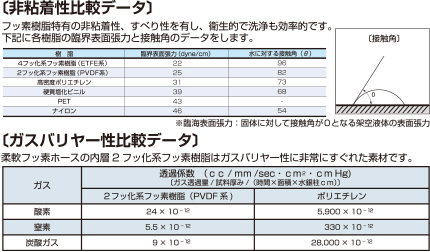

    E-PD 非粘着性比較データ…フッ素樹脂特有の非粘着性、滑り性を有し、衛生的で洗浄も効率的です。八興柔軟フッ素チューブに採用されているETFE系、PVDF系のフッ素樹脂は、他材質(高密度ポリエチレン、塩化ビニル、PET、ナイロン)よりも非粘着性に優れています。  ガスバリヤー性比較データ…柔軟フッ素ホース(E-PD)の内層2フッ化系フッ素樹脂はガスバリヤー性に非常に優れた素材です。試験内容:ガス種類=酸素・窒素・炭酸ガス 比較材質:ポリエチレン 結果:3種のガスいずれも、ポリエチレンよりも2フッ化フッ素樹脂(PVDF系)がガスバリヤー性に優れていることを確認しました。

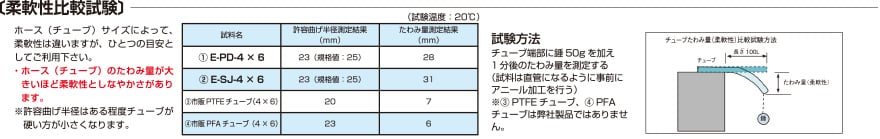

    【柔軟性比較試験】E-SJ たわみ量(柔軟性)比較試験 八興製柔軟フッ素チューブシリーズ(E-PD、E-SJ)は、市販製PTFEチューブよりも柔軟性に優れていることを確認しました。

    ■専用継手

    品名材質・特長

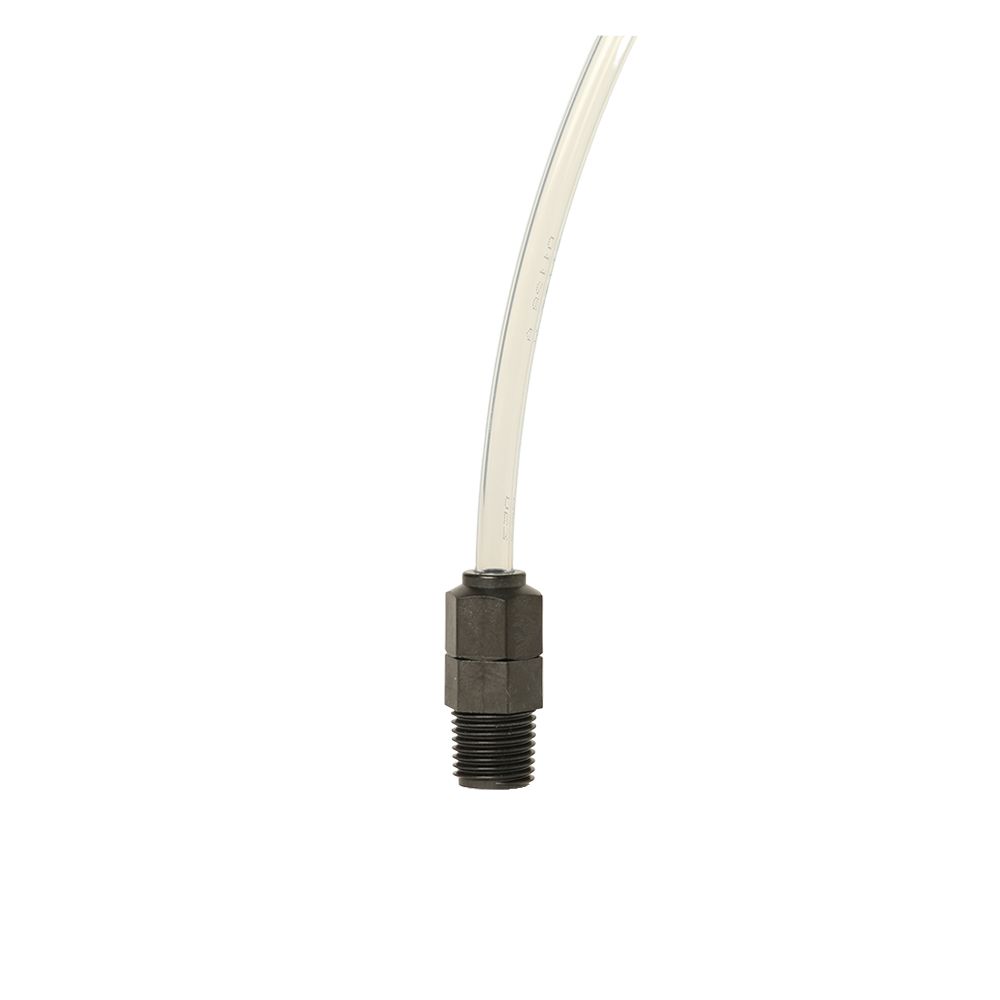

    積層チューブ専用樹脂コネクター[コネクター(チューブ内径×外径)‐ ネジ径 ‐ 材質]

    ・八興積層チューブとセット使用可能:内面シール構造のため、八興の柔軟性に富んだ積層チューブとセット使用が可能
    ・流体漏れ、継手抜けがなく安心・安全
    ・耐薬品性:材質はPP とPFA の2 種類をラインナップ。酸・アルカリ等の腐食性のある流体にも安心して使用可能
    ・コンパクト設計:ナットを内ネジの本体に挿入する構造でコンパクトな設計
    ・簡単設計:接続冶具が不要なので、容易に設置・配管可能

    image-connector
    積層チューブ専用継手[E-FTS-(内径)×(外径)-(ネジ径)]

    ・材質:SUS316L(本体)、SUS304(ナット)
    ・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消
    ・各チューブで使用温度範囲と使用圧力を明確化
    ・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能

    image-E-FTS

    1日1カイゼン! お役立ち動画シリーズ

    ★柔軟フッ素チューブシリーズ 耐キンク性比較

    • 市販のフッ素チューブに比べて、柔軟フッ素チューブシリーズが柔軟性に優れている点をご確認いただけます。
