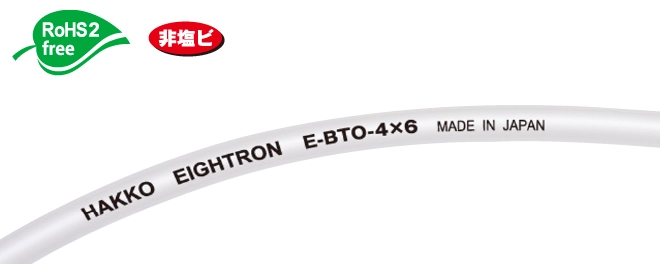

オレフィンバリアチューブ　E-BTO

■流体

■用途

●食品・飲料の臭気移行の低減、酸化による風味・品質低下の低減
●脱気処理装置での酸素混入防止
●酸素混入による分析機器の測定誤差防止
●電子機器、スパコンサーバ、医療機器の冷却水用途
●二次電池の製造プロセスにおける脱気処理用途
●印刷機器の水性インク中の溶存酸素・気泡の発生の抑制
●超音波洗浄工程における気泡の発生の抑制

■機能

■特徴

●臭気バリア…チューブ外部からの流体への臭気移行や、流体から生じる臭気の外部への透過を抑制します。
●酸素バリア…市販PEチューブの２倍以上のバリア性能を持ち、チューブへの酸素の混入やチューブ内の気泡の発生を抑制します。
●可塑剤フリー…溶出物質の要因である可塑剤を含まないノンオイル素材を使用しています。
●低溶出・低臭気…塩ビと比較して溶出物質が少ないため、食品・飲料用途に適しています。
●耐薬品性…内層はポリエチレンを採用しており優れた耐薬品性を有します。
●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0) 10物質群を含有していない、もしくは閾値未満です。
●食品衛生性…食品衛生法・食品、添加物等の規格基準（昭和34年厚生省告示第370号）に適合しています。※「食品衛生法等の一部を改正する法律」（令和2年6月1日施行）およびポジティブリスト(PL)制度への適合につきましては、弊社HPをご参照ください。

■規格

型番	定尺	内径×外径	使用圧力	許容曲げ半径
			at20℃	at20℃
	m	mm	MPa	mm
E-BTO-2×4	20	2×4	0～0.9	25
	100
E-BTO-3×5	20	3×5	0～0.8	30
	100
E-BTO-4×6	20	4×6	0～0.7	30
	100
E-BTO-6×8	20	6×8	0～0.4	55
	100

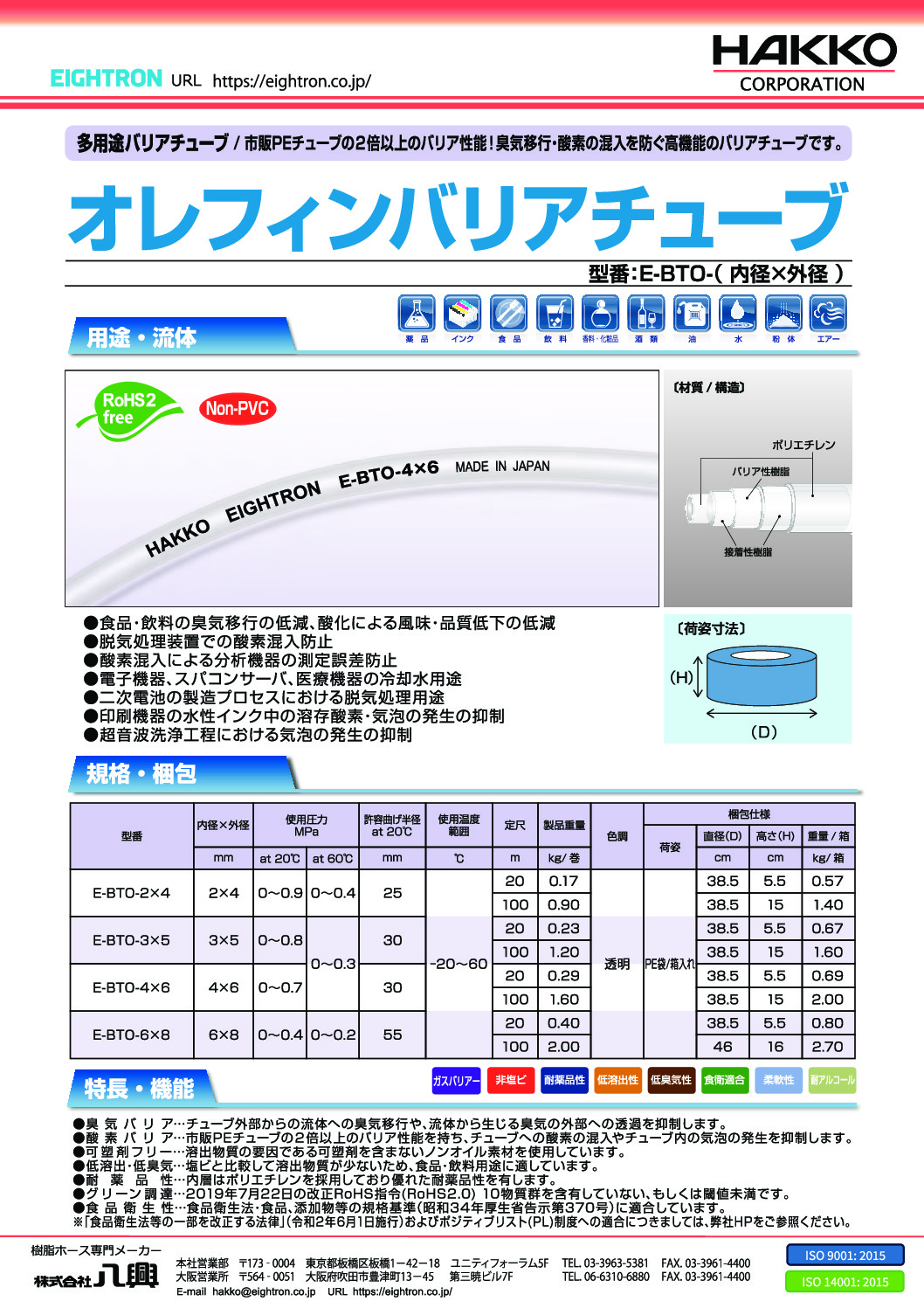

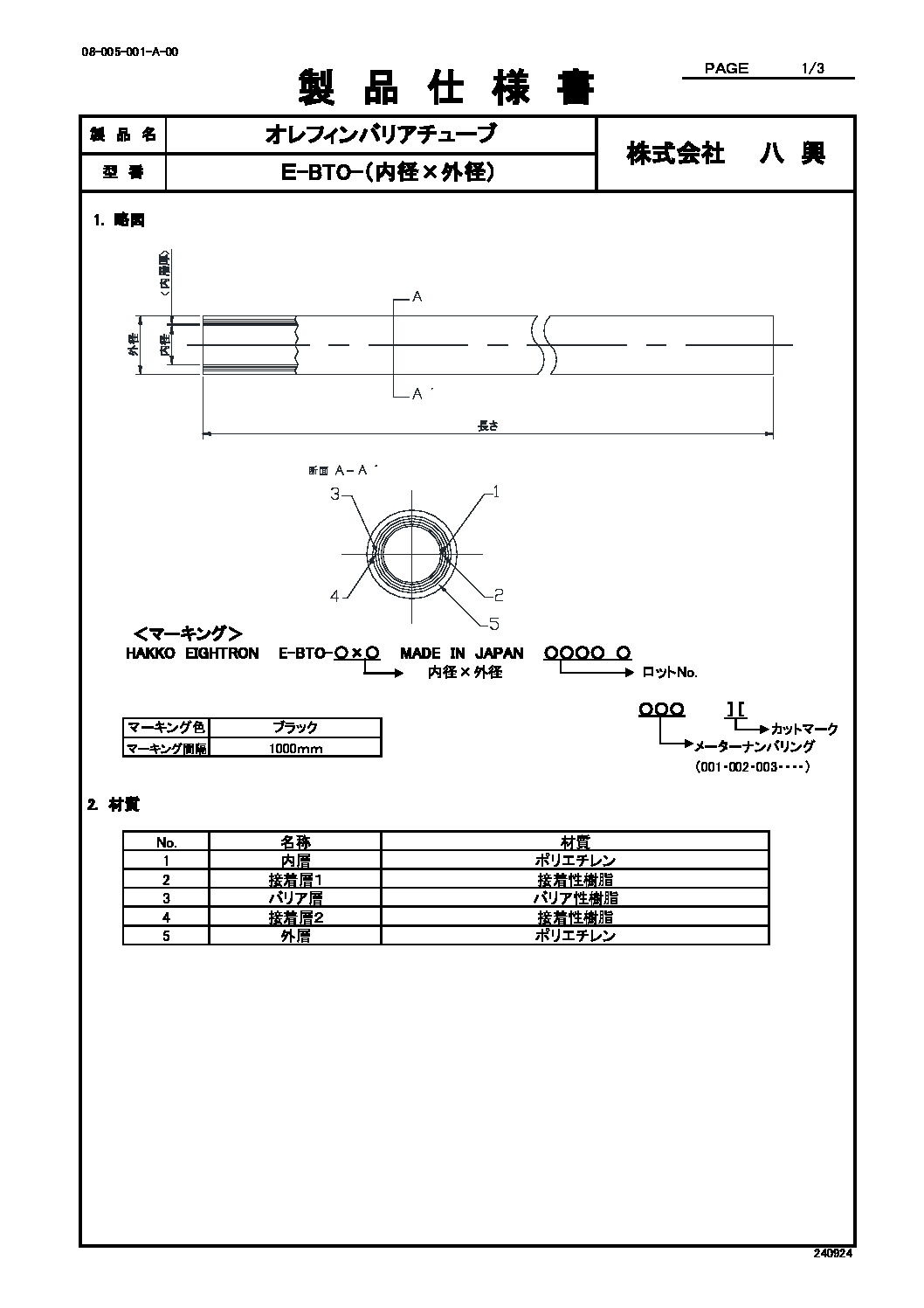

※この表は、製品仕様の一部を抜粋したものです。より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。



■技術資料

■臭気試験

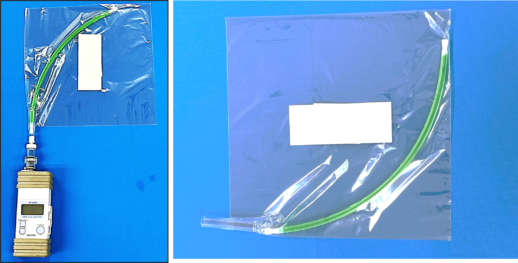

チューブ内に臭気がある流体（メロンシロップ）を封入。チューブ両端にゴム栓をして封をする。
におい袋にクリーンエアーを入れてからチューブをにおい袋に投入して、袋にゴム栓をする。
40℃環境に24時間放置後、におい袋内の臭気を2つの方法でチェックし、相対比較する。

官能試験

5人のパネラーが各チューブの臭気を評価（写真参照）。ブランクと比較したときの臭気を０～3で評価し各チューブの平均値をグラフ化した。

上記試験より、E-BTOは市販PEチューブ・フッ素チューブよりも臭気バリア性に優れていることを確認した。

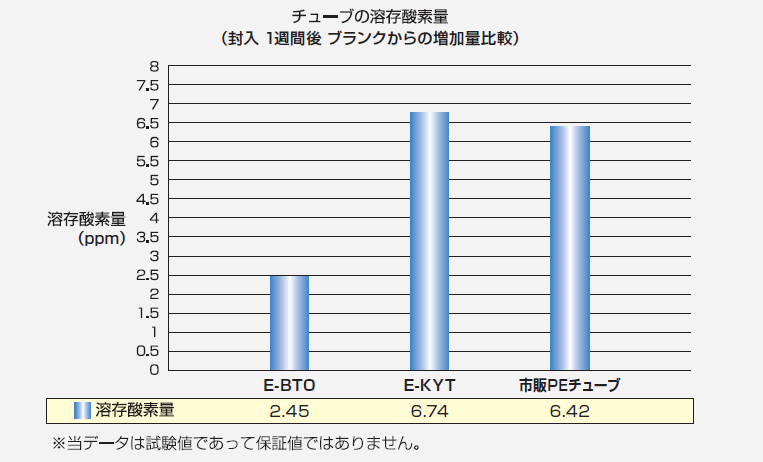

■溶存酸素増加量比較試験

脱気した水をチューブ内に充填し、温度：20℃＆湿度：50％の環境下に1週間放置後に溶存酸素量を測定。
ブランクからの増加量を確認し、試料毎での増加量比較を行う。

●酸素バリア性に優れるチューブが必要な理由
・酸素のチューブへの混入によりチューブ内に気泡が生じ、 分析機器の測定結果に影響が出る可能性があります。
・酸化により、食品・飲料の風味・品質が低下する可能性が あります。
→市販PEチューブの２倍以上のバリア性能を持つE-BTOは、 上記の問題を解決いたします。

E-BTO 耐薬品データ

耐薬品データ ご使用上の注意

１. この耐薬品性一覧表の判定基準は一定の条件下で作成しています。従って貴社の使用環境、使用条件、使用期間等によっては、判定基準が◎または〇であっても適さない場合があります。
２. ご使用の際には必ず貴社にて実際の使用条件下でのご確認をお願いいたします。
３. 一覧表の薬品は特に断りのない場合、水溶液濃度は飽和状態とします。
４. （ ）内は、濃度・試験温度を示します。
５. この一覧表は、材料の耐薬品性一覧表であり、薬品が気体である場合の透過率を表すものではありません。透過すると危険である薬品類（活性ガス等）は、使用しないでください。
※その他、下記耐薬品データページの注意事項を必ずお読みください
耐薬品データ

＜判定基準＞
◎：全くあるいはほとんど影響がない。
○：若干の影響はあるが条件により十分使用に耐える。
△：なるべく使用しない方がよい。
×：大きく影響があるため、使用に適さない。
– ：データ無し
※材質：ポリエチレン

薬品名	判定	薬品名	判定
アニリン	×	過マンガン酸カリウム（6％）	◎
アクリル酸ブチル	-	キシレン	×
アセチレン	-	牛乳	◎
アセトアルデヒド	×	クエン酸	◎
アセトン	×	グリセリン（常温）	〇
亜硫酸ナトリウム	◎	クレゾール酸（50％）	◎
アンモニア（乾燥ガス）	◎	クロム酸（電解液）	◎
アンモニアガス	◎	クロム酸カリウム	◎
エチレングリコール	×	重亜硫酸ナトリウム	◎
塩化亜鉛	◎	臭化水素酸	◎
エーテル	×	シアン化ナトリウム	◎
エチルアルコール	◎	次亜塩素酸	-
塩化アルミニウム	〇	次亜塩素酸カルシウム（15％・常温）	◎
塩化アンモニウム	◎	次亜塩素酸ナトリウム（12%・常温）	◎
塩化カリウム	◎	硝酸（5%・常温）	〇
塩化カルシウム	◎	硝酸（5%・60℃）	△
塩化第二水銀	◎	水酸化カルシウム	◎
塩化第一鉄	◎	水酸化バリウム	◎
塩化ナトリウム	◎	水酸化マグネシウム	◎
塩化バリウム	◎	水素	◎
塩化マグネシウム	◎	チオ硫酸ナトリウム	◎
塩酸（35%・常温）	◎	ホウ酸	◎
塩水	◎	メチルエチルケトン	×
塩素（乾燥ガス）	×	硫酸（10%・常温）	〇
塩素水（2％・常温）	◎	硫酸（60%・60℃）	△
海水	◎	硫酸アルミニウム	◎
過酸化水素	◎	硫酸アンモニウム	◎
過酸化ナトリウム	◎	硫酸カリウム	◎

■専用継手

品名	材質・特長
PEEK（カーボン強化）ナット締め継手[AL]	・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。 ・耐熱性…PEEK材は、樹脂の中でも優れた耐熱性を有します。 ・耐薬品性…継手材質は、カーボン入りPEEK樹脂（ポリエーテルエーテルケトン＋炭素繊維）のため、酸・アルカリ・有機溶剤など幅広い薬品に対して優れた耐性を有します。 ・機械的強度…引っ張り・衝撃に強いスーパーエンプラのPEEK材に、炭素繊維を配合することで、更なる機械的強度の向上を実現しています。
積層チューブ専用継手[E-FTS-（内径）×（外径）-（ネジ径）]	・材質：SUS316L（本体）、SUS304（ナット） ・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消 ・各チューブで使用温度範囲と使用圧力を明確化 ・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能
