    導電スーパー柔軟フッ素チューブ E-SJD

    image_E-SJD01
    image_E-SJD02

    業界初!ホースの電気抵抗値が国際指針に準拠!
    可燃性液体の移送に伴う静電気を使用長さに関わらず安全に除電できる。
    全数、IEC/TSの規格に準じた社内規定の品質検査を実施しています。

    youtube_$atts
    youtube button
    youtube_$atts
    youtube button
    youtube_$atts
    youtube button

    無料サンプル依頼 ポジティブリスト 自己宣言書 製品リーフレット 製品仕様書 DL

    ■流体

    icon_yakuhin薬 品
    icon_incインク
    icon_toryou塗 料
    icon_youzai溶 剤
    icon_UVtoryouUV塗料
    icon_UVincUVインク
    icon_syokuhin食 品
    icon_inryou飲 料
    icon_kouryou香料・化粧品
    icon_funtai粉 体
    icon_inkaseiekitai引火性液体

    ■用途

    ●化学・薬品工場の可燃性液体の移送用として
    ●アルコール類・香料などの揮発性液体の移送用として
    ●塗料・溶剤などの移送用として
    ●静電気対策を必要とするホース配管として

    ■機能

    導電性
    耐溶剤性
    非塩ビ
    非粘着性
    耐薬品性
    低臭気性
    食衛適合
    UVカット
    耐油性
    折れにくい
    耐アルコール

    ■特徴

    ●導電性…導電性樹脂と金属繊維のハイブリットシステムでチューブの長さに関わらず、安定した電気抵抗値(導電性:消散性等級)を実現。※消散性とは導電性の中でも電気抵抗値Rが1KΩ≦R<1MΩの規格の中に入る静電気の除電に適した電気抵抗値の等級。
    ●ガイドラインに準拠…ホースの電気抵抗値がISO 8031、およびIEC/TS 60079-32-1:2013(爆発性雰囲気 パート32-1:静電気の危険のためのガイドライン)に準拠。
    ●耐薬品性…内層は4フッ化系フッ素樹脂(ETFE系)のため、ほとんどの薬品に耐性があります。
    ●非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
    ●可塑剤フリー…溶出物質の原因となる可塑剤を含まないノンオイル素材を採用しています。
    ●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
    ●安全性…専用継手との組合せで、チューブ・継手の選定ミスによる事故が予防できます。
    ●UVカット…E-SJDは、紫外・可視光不透過性に優れます。(第三者試験結果、UVカット率:99%以上)※試験値であり、数値を保証するものではありません。
    ※「食品衛生法等の一部を改正する法律」(平成30年6月13日公布)への適合につきましては、弊社までお問い合わせください。

    ■お困りごと事例集

    フッ素ホース安定調達
    事例リーフレットをダウンロードいただけます。

    ■規格

    型番定尺内径×外径使用圧力許容曲げ半径
    at20℃at20℃
    mmmMPamm
    E-SJD-6×9206 × 90~ 0.635
    E-SJD-8×12208 × 1250

    ・使用温度範囲:-20~80℃
    ・色調:シルバー

    ※この表は、製品仕様の一部を抜粋したものです。  より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

    ※定尺以外にも在庫代理店にて1m単位で購入可能です。

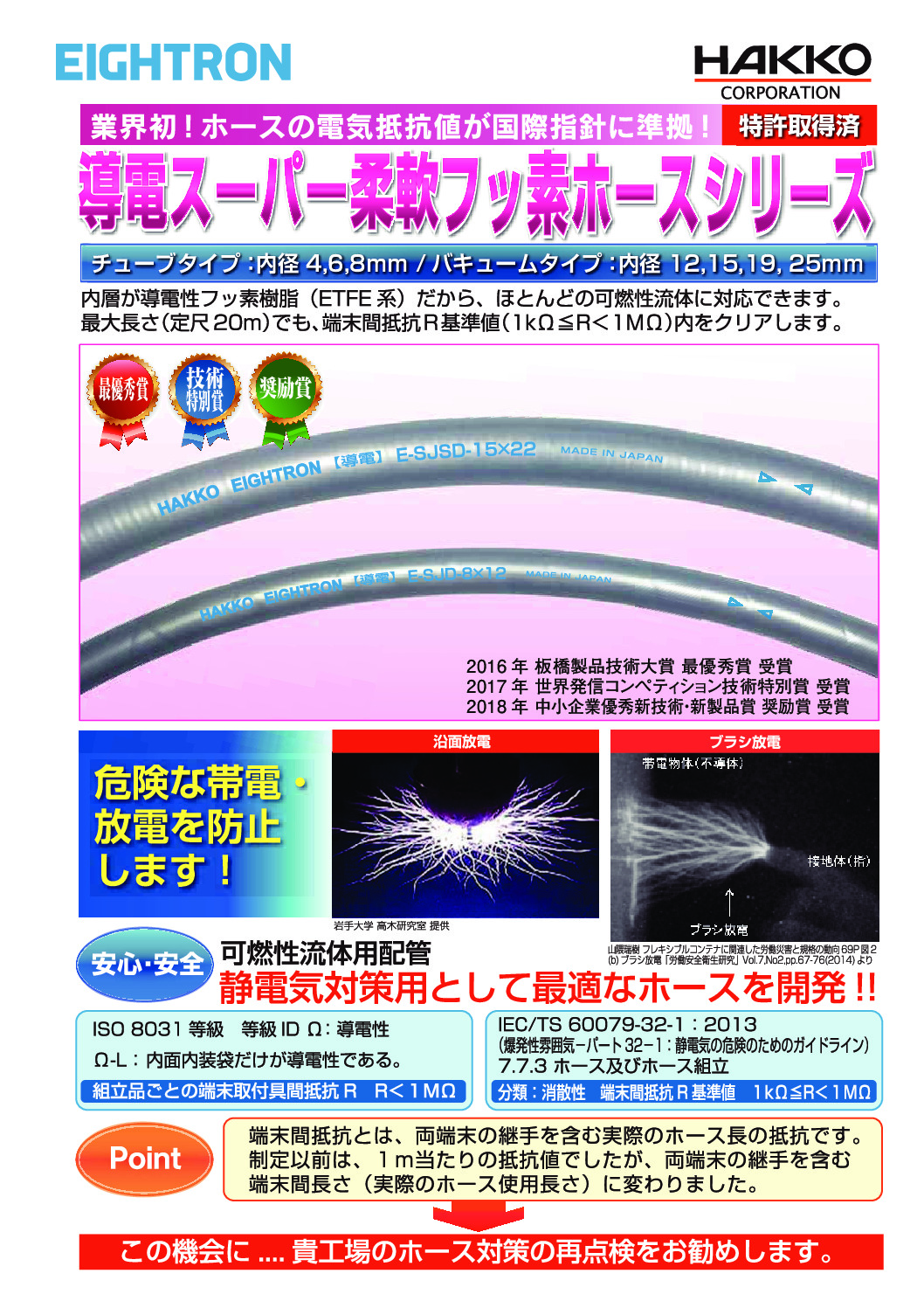

    製品リーフレット
    ◆製品規格の詳細は、製品リーフレットをご確認ください。

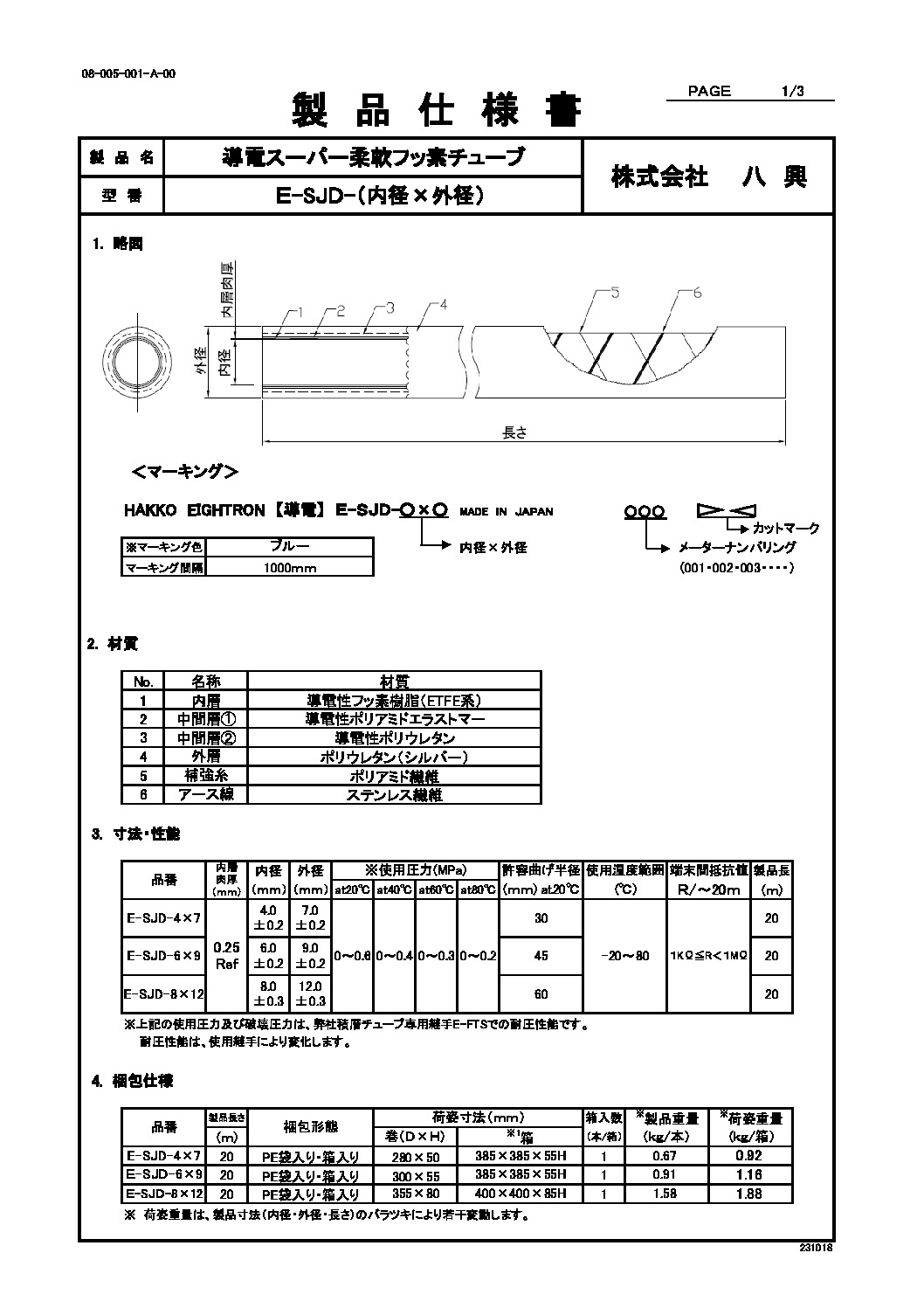

    製品仕様書 DL
    ◆当製品のご使用上の注意は、製品仕様書をご確認ください。

    ■技術資料

    使用温度と最高使用圧力の関係グラフ

    e-sjd 使用温度と最高使用圧力の関係図

    難燃性試験(UL94HB 水平燃焼試験)

    e-sjsd04 難燃性試験データ…ホース外層材ポリウレタンを下向きにして試験を実施しました。導電スーパー柔軟フッ素ホース(E-SJD/E-SJSD)の難燃性は、UL94HB難燃性試験において、HB相当であることを第三者機関において確認しました。UL94HB【水平燃焼試験 IEC60695 -11-10A法 ASTMD635】…試験片(125±5×13±0.5×tmm)を水平に保持し、20mm炎を30秒間接炎し、標線間75mmの燃焼速度により判定を行います。<UL94HBの判定基準>試験片の厚さ3mm以上→燃焼速度40mm/min以下 試験片の厚さ3mm未満→燃焼速度75mm/min以下

    紫外線・可視光線透過データ

    紫外線・可視光線透過データ…試験結果:紫外線・可視光線不透過率99%以上 試料:E-SJD-6×9 試験装置:紫外近赤外分分光光度計:島津UV3100PC 測定方法:積分球の入射光にサンプルを貼り分けて測定 測定波長範囲:240nm~800nm スリット幅:20nm サンプリングピッチ:0.5nm 測定は試料を半割にした状態で行った。(チューブ内の液体が受ける透過率を想定し、チューブ肉厚片側分の透過率を測定した)

    浸出試験データ

    浸出試験データ 試験概要:JIS-S 3200-7:2004「水道用器具-浸出性能試験方法」に準じて、蒸留残留物等の浸出試験を実施した。項目:蒸発残留物、非イオン界面活性剤、フェノール類、有機物(TOC) 浸出溶媒:イソプロピルアルコール、純水 結果、E-SJD、E-SJSDでは定量限界以下であること確認した(当データは試験値であって保証値ではありません)

    長さ別導通性能

    長さ別導通性能データ…試験方法:労働安全産業研究所技術指針「静電気安全指針(1988年版):RIIS-TR-87-1」技術資料4.1「高抵抗の測定」による 試験環境温湿度:23℃±1℃、相対湿度20±2% 電極:柔軟フッ素ホースシリーズ専用継手「エイトニップルS  E-FTS-12」 材質:SUS316製、長さ 69mm (当データは試験値であって保証値ではありません)
    ※当データは試験値であって保証値ではありません。

    導電スーパー柔軟フッ素ホースシリーズと既存製品(導電ライン入りホース)の違い

    外・外面の導電ライン入りホースの構造…部分的に導電ライン層を有するが、スプレーガンなどの端末機器の静電気を除電(アース)するのが目的で、ホースそのものの帯電は防げません。内層の導電ラインも同様で、ライン上以外は絶縁体のため、ホースの帯電を防ぐことはできません、
    導電スーパー柔軟フッ素スプリングの構造 / 内面全体が導電性フッ素樹脂(ETFE)で構成されているため、通電する金属継手に挿入して接地またはボンディングすれば、ホース全体の帯電を防ぎます。

    【ホース内面で生じる流動帯電の対策には、八興の導電スーパー柔軟フッ素ホースシリーズが最適です】

    一般ホース 静電気発生過程のしくみ

    一般ホース(絶縁体)の静電気発生過程(流動帯電):産業安全研究所技術指針・静電気安全指針

    〇ホースの帯電による静電気放電が起こると、可燃性物質の着火等を引き起こす可能性があるため、静電気対策用ホースの使用が必要です。
    〇低導電性液体(炭化水素系液体の石油・有機溶媒等)は帯電しやすくなります。
    〇濾過目的で流路中にマイクロフィルタ等があると帯電量が著しく大きくなります。
    (労働安全衛生総合研究所技術指針/静電気安全指針 2007/ISSN 1882-2703/8.5.2.2(4)項参照)
    〇「導電スーパー柔軟フッ素ホースシリーズ」は接地することによって、帯電性を緩和して帯電防止が可能になります。



    可燃性液体用ホース 選定資料

    可燃性液体用ホースの選定表(IEC/TS 60079-32-1 7.7.3.5 ISO8031 ホースの組み立ての等級特性と使用 表18から抜粋)

    (注a)ホース全体を通じて高導電率液体の連続性がある場合のみ容認できる。連続が、絶縁する蒸気隙間によって絶縁された部位に分断された場合は、危険が生じ、壁抵抗が非常に高く(例えば厚い内装袋、フッ素重合体内装袋)、埋め込まれた導体に対する静電容量は低くなる(厚い内装袋、ボンディング導体間の大きな隙間)。このような条件下で生じる危険は、液体が連続するまで流速を遅くする(1m/s)か、又はより導電率の高い内装袋を使用することによって軽減することができる。

    (注b)内装袋の抵抗が非常に高く(例えば厚い内装袋、フッ素重合内装袋)、埋め込まれた導体又は導電性カバーに対する静電容量が低い(厚い内装袋、ボンディング導体間の大きな隙間)場合は危険が生じる。より導電率の高い内装袋又はハイブリッドな等級(例えば、等級M/Ω-L又はM/Ω-CL)を使用することによって、危険が軽減される場合がある。

    (注c)「帯電防止性Ω-L及びΩ-CL」等級のホースは、ほとんどの状況において容認できるが、10μA以上の電流を発生する可能性のある高流速のファインフィルタなどの高く帯電した装置のすぐ下流は、回避しなければならない。疑義がある場合は、「等級Ω、導電性」標準又は「導電性」及び「帯電防止性」両方の標準を満たす試験抵抗を定めなければならない。

    【導電スーパー柔軟フッ素シリーズ(E-SJD、E-SJSD)は、上記表の通り、可燃性液体の搬送に適しています】


    主な可燃性液体の電気特性(導電率)

    (労働安全衛生総合研究所技術指針 静電気安全指針2007 ISSN 1882-2703 JNIOSH-TR-NO.42(2007)157~162ページG.5 液体の電気特性 より抜粋)

    絶縁性液体(< 100 pS/m)

              液体 導電率 pS/m        液体 導電率 pS/m
    アニソール(メチルフェニルエーテル)10ターペンタイン22
    エチルベンゼン30ディーゼルオイル 軽油 (purified)約0.1
    ガソリン(straight run)約0.1デカリン6
    ガソリン(無鉛)<50灯油1~50
    カプリル酸(オクタン酸)<37トルエン<1
    キシレン0.1二硫化炭素(1℃)7.8×10-4
    シクロヘキサン<2ヘキサメチルジシラザン29
    ジエチルエーテル30ヘキサン1×10-5
    ジェット燃料(A,A-1,B)0.01~50ヘプタン3×10-2
    1,4-ジオキサン(ジエチレンジオキサイト)0.1ベンゼン5×10-3
    スチレンモノマー10

    半導電性液体(100~10,000 pS/m)

             液体  導電率 pS/m         液体  導電率 pS/m
    アクリル酸2-エチルヘキシル6101-酢酸ペンチル(-アミル)(23℃)2160
    アクリル酸ブチル(ブチルアクリレート)3580酢酸n-ブチル(23℃)4700
    イソプロピルエーテル500酢酸n-プロピル(4℃)8460
    2-エチルヘキシルアルコール79001,2,4-トリクロロベンゼン200
    ガソリン(有鉛)約100
    ブチルプロピオネート2300
    クロロベンゼン7000プロピオン酸(25℃)8500
    ジクロロエチレン40001-ブロモナフタレン3660
    酢酸イソブチル(23℃)4320ブロモベンゼン1200

    導電性液体(>10,000 pS/m)

            液体  導電率 pS/m        液体  導電率 pS/m
    アクリル酸エチル3.35×105酢酸エチル(23℃)4.6×104
    アクリロニトリル7×105酢酸ビニル(23℃)2.6×104
    アセトアルデヒド(15℃)1.7×108ジエタノールアミン(20℃)4.6×107
    アセトン(25℃)6×106ジエチルケトン5.2×107
    アニリン2.4×106ジエチレリングリコール5.86×107
    アリルアルコール7×108シクロヘキサノン5×105
    イソアミルアルコール1.4×105ジクロロエタン2.0×105
    イソプロピルアルコール(25℃)3.5×108ジメチルホルムアミド6×106
    エタノールアミン1.1×109テトラヒドロフラン3.3×105
    エチルアミン(0℃)4×107トリエチレングリコール8.4×106
    エチルアルコール(25℃)1.35×105ニトロベンゼン(0℃)5×105
    エチレンイミン8×108ピリジン(18℃)5.3×106
    エチレングリコール1.16×108n-ブチルアルコール(23℃)2.0×107
    エチレンジアミン9×106フルフラール(25℃)1.5×108
    エピクロロヒドリン(25℃)3.4×106n-プロピルアルコール(25℃)2×106
    ギ酸(25℃)6.4×109ベンジルアルコール(25℃)1.8×108
    ギ酸エチル1.45×105n-メチル-2ピロリドン2×106
    ギ酸メチル1.92×108メチルアルコール(18℃)4.4×107
    キノリン2.2×106メチルイソブチルケトン<5.2×106
    グリセリン(25℃)6.4×106メチルエチルケトン(25℃)1×107
    m-クレゾール1.397×106メチルホルムアミド8×107
    クロロヒドリン(25℃)5×107モノエタノールアミン(MEA/20℃)1.2×109
    酢酸(25℃)1.12×106--
    <POINT>

    導電性液体の塊(スラッグ:例えば空気が混入)は、分断によって接地されたホースの端末から絶縁されていて、ホースが絶縁内部表面を有している場合に、流動によって帯電する可能性があります。帯電したスラッグは接地された端末継手に近づくに従って、着火性火花放電を発生する可能性があります。これは端部継手にボンディングされた導電性または消散性内面内装袋を有するホースを使用することによって回避できます。
    (IEC/TS 60079-32-1:2013 7.7.3.3.5項「絶縁された導電性液体の塊(スラッグ)からの放電の防止」より抜粋

    耐薬品データ

    下記、webページよりご確認ください。
    ・八興製品 耐薬品データ

    ※上記に記載の無い薬品につきましては、弊社までお問い合わせください。

    ■専用継手

    品名材質・特長
    積層チューブ専用継手[E-FTS-(内径)×(外径)-(ネジ径)]

    ・材質:SUS316L(本体)、SUS304(ナット)
    ・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消
    ・各チューブで使用温度範囲と使用圧力を明確化
    ・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能

    image-E-FTS

    1日1カイゼン! お役立ち動画シリーズ

    ★流動帯電対策の決定版! 導電スーパー柔軟フッ素シリーズ

    • 導電スーパー柔軟フッ素シリーズは静電気・流動帯電対策に最適なホースです。
