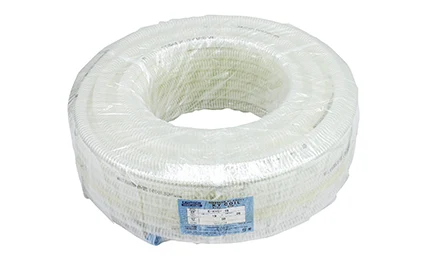

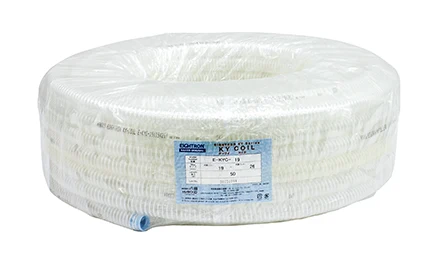

KYコイル E-KYC
![image_E-KYC01](https://eightron.tokyo/wp-content/uploads/2018/05/e-kyc01.png)
![image_E-KYC02](https://eightron.tokyo/wp-content/uploads/2021/04/E-KYC.jpg)
■流体
■用途
●食品・飲料醒造用などの移送配管●アルコール、化粧品、香料などの移送配管
●ファインケミカルなどの高純度化学薬品の移送配管
●酸、アルカリなどの薬液配管
●塩ビホースの可塑剤が流体に悪影響を及ぼす場合の対策用として
■機能
■特徴
●バキューム…つぶれにくく曲げ保形成に優れ、バキューム(吸い込み)にも使用可能です。
●非塩ビ…オレフィン系樹脂とスチレン系工ラストマーを使用した環境に優しいホースです。
●環境対策…焼却時にダイオキシンなどの有害ガスの発生が抑えられます。
●可塑剤フリー…溶出物質の要因である可塑剤を一切含まないノンオイルホース。
●低溶出・低臭気…塩ビと比較して溶出物質が少ないため、食品・飲料、化粧品用途に適しています。
●耐薬品性…内層はオレフィン系樹脂を採用しており優れた耐薬品性を有します。
●楽々力ット…オール樹脂ホースのため、簡単にカットができ作業性や安全性に優れます。
●透明性…流体が確認できるナチュラル色。
●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
●専用継手…専用継手との組合せで、ホース継手の選定ミスによる事故が予防できます。
●食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合
※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
*改正食品衛生法(令和2年6月1日施行)について
■お困りごと事例
■ お困りごと事例集
製造現場の改善事例をまとめた資料をダウンロードいただけます。
■規格
型番 | 定尺 | 内径×外径 | 使用圧力 | 許容曲げ半径 |
at20℃ | at20℃ | |||
m | mm | MPa | mm | |
E-KYC-12 | 50 | 12 × 18 | - 0.1~ 0.5 | 50 |
E-KYC-15 | 15 × 22 | 60 | ||
E-KYC-19 | 19 × 26 | - 0.1~ 0.4 | 85 |

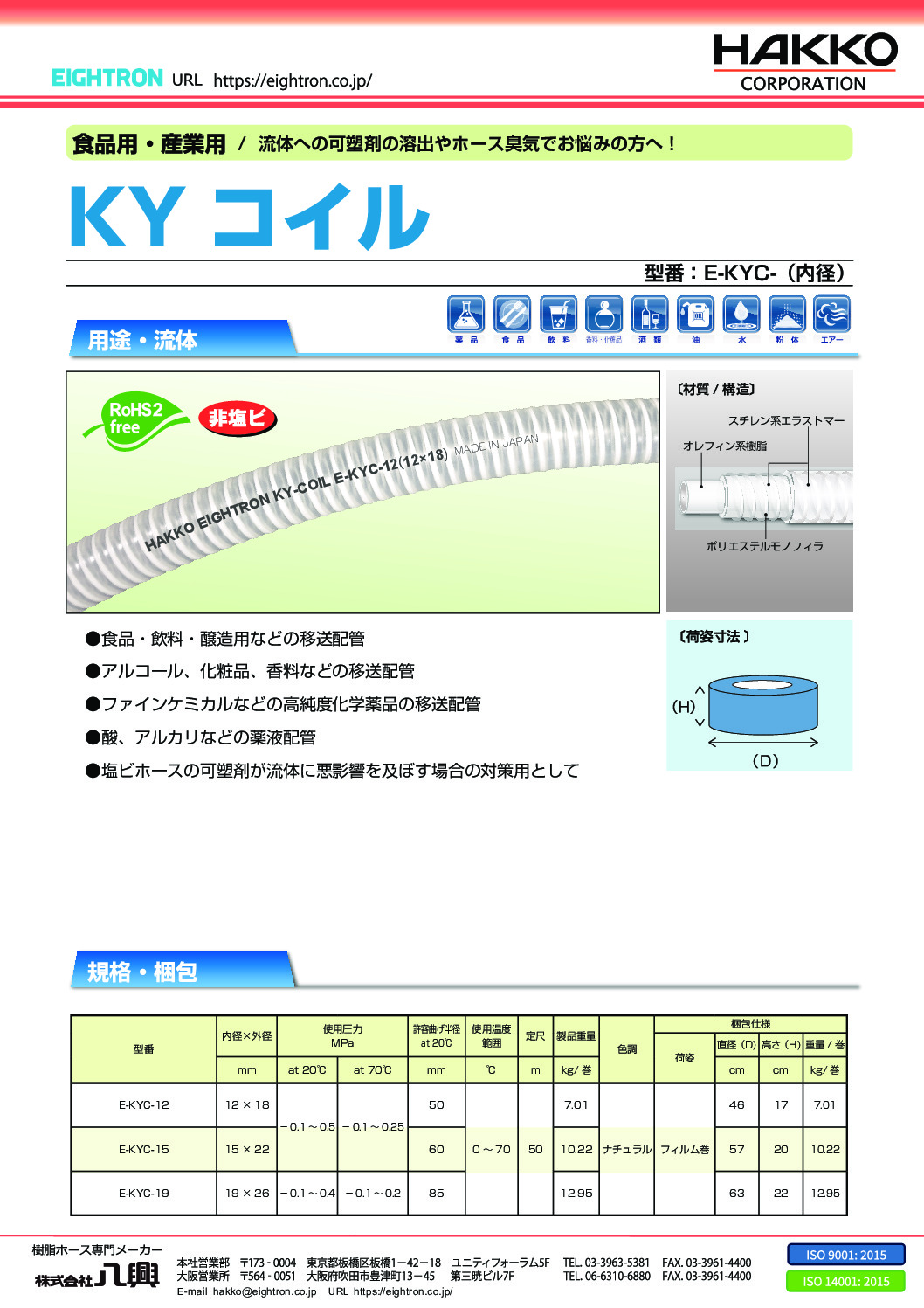

※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。

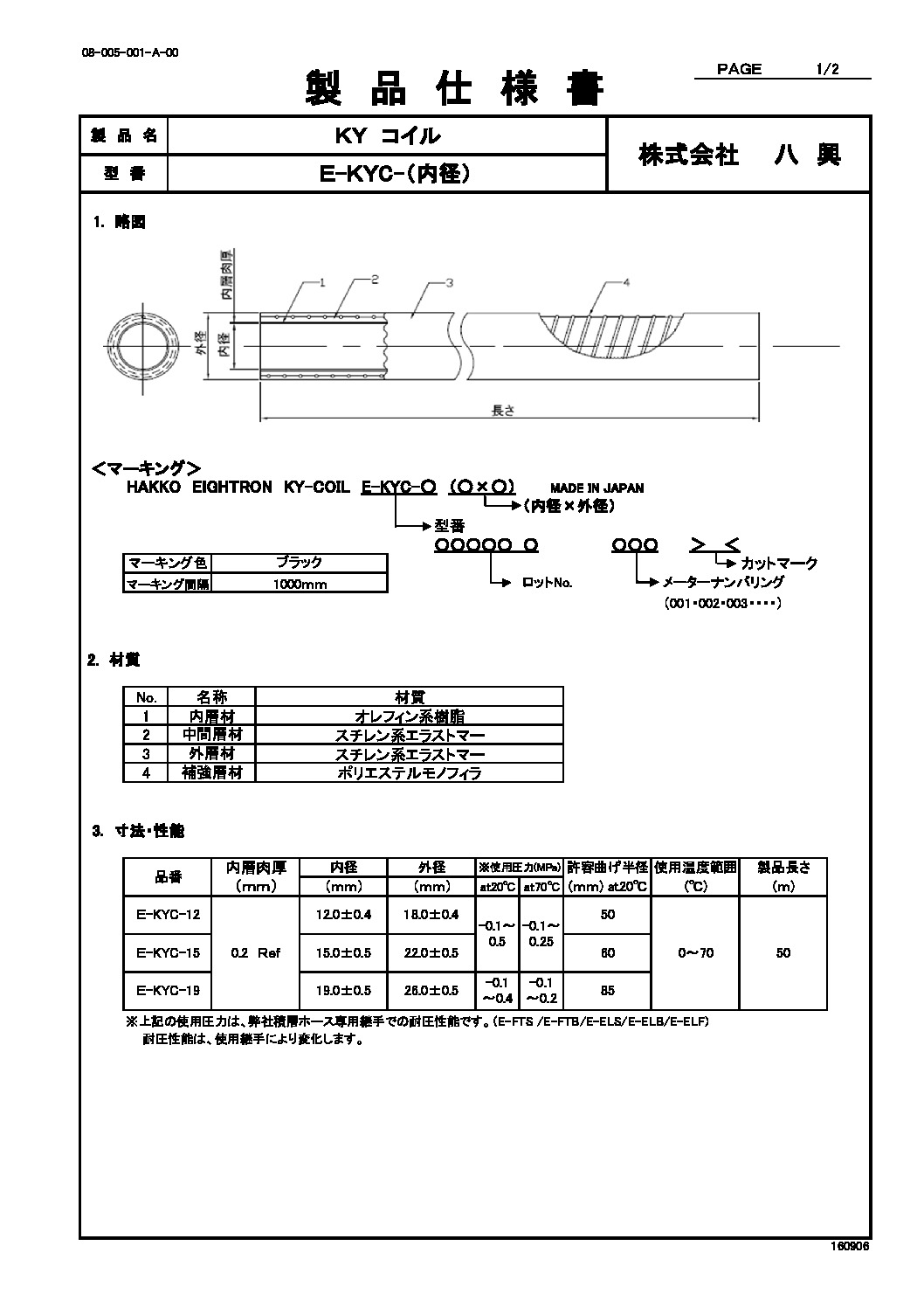

◆当製品のご使用上の注意は、製品仕様書をご確認ください。
■技術資料

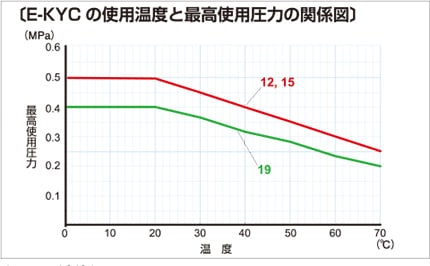

![e-kyc03 使用温度と最高使用圧力の関係図](https://eightron.tokyo/wp-content/uploads/2018/05/e-kyc03.jpg)

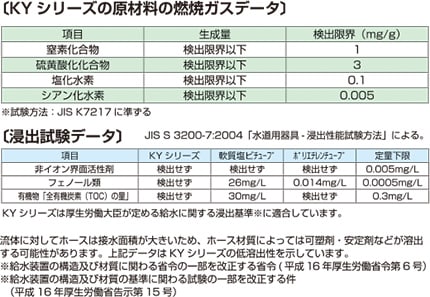

![【KYシリーズ 原材料 燃焼ガスデータ】試験方法:JIS S 3200-7:2004「水道器具・浸出性能試験方法:による。 項目:窒素化合物、硫黄酸化物化合物、塩化水素、シアン化水素 結果:すべての項目で検出限界以下であることを確認(※試験方法:JISK7217に準ずる)【浸出試験データ】項目:非イオン界面活性剤、フェノール類、有機物(全有機炭素TOCの量)結果:KYシリーズ=検出せず 軟質塩ビチューブ=フェノール類26mg/L、有機物30mg/L ポリエチレンチューブ=フェノール類0.014mg/L ※定量限界:非イオン界面活性剤=0.005mg/L フェノール類=0.0005mg/L 有機物(TOC)=0.3mg/L <考察>KYシリーズは全項目に関し、検出無し(定量下限以下)であることを確認。流体に対してホースは接水面積が大きいため、ホース材質によっては可塑剤・安定剤などが溶出可能性があります。本データはKYシリーズの低溶出性を示しています。※給水装置の構造及び材質に関わる省令の一部を改正する省令(平成16年厚生労働省第6号)※給水装置の構造及び材質の基準に関わる試験の一部を改正する件(平成16年厚生労働省告示第15号)](https://eightron.tokyo/wp-content/uploads/2018/05/e-kyc04.jpg)
■耐薬品データ
※上記に記載の無い薬品につきましては、弊社までお問い合わせください
■専用継手
品名 | 材質・特長 |
エイトロックフェルール[E-ELF] | ・材質:SCS16(本体)、SCS13(リング、ナット)、POM(スリーブ) |
![]() |
|
エイトロックS[E-ELS] | ・材質:SUS304(本体、リング、ナット)、POM(スリーブ) |
![]() |
|
エイトロックB[E-ELB] | ・材質:真鍮 カドミウム75ppm以下(本体、リング、ナット)、POM(スリーブ) |
![]() |
|
エイトニップルS[E-FTS] | ・材質:SUS316L(耐腐食性に優れるSUS316Lを使用) |
![]() |
|
エイトニップルB[E-FTB] | ・材質:真鍮 カドミウム75ppm以下 |
![]() |
1日1カイゼン! お役立ち動画シリーズ

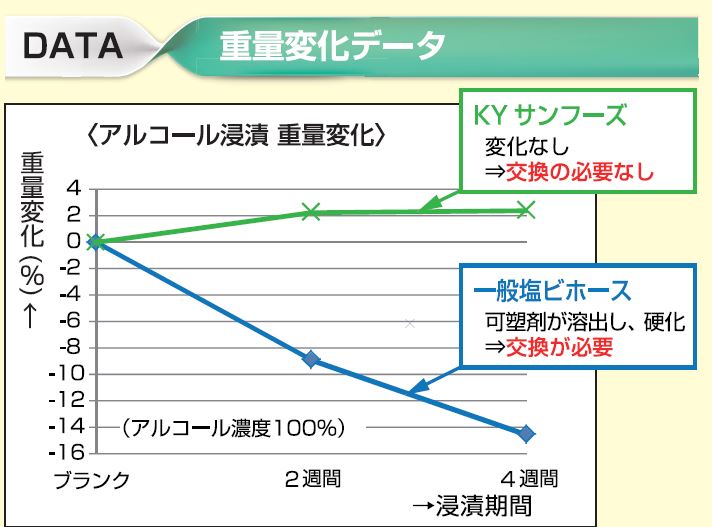

★KYシリーズ 衛生性の検証(一般塩ビホースとの比較試験)
- 塩ビホースに比べて、KYシリーズが衛生性に優れている点をご確認いただけます。
