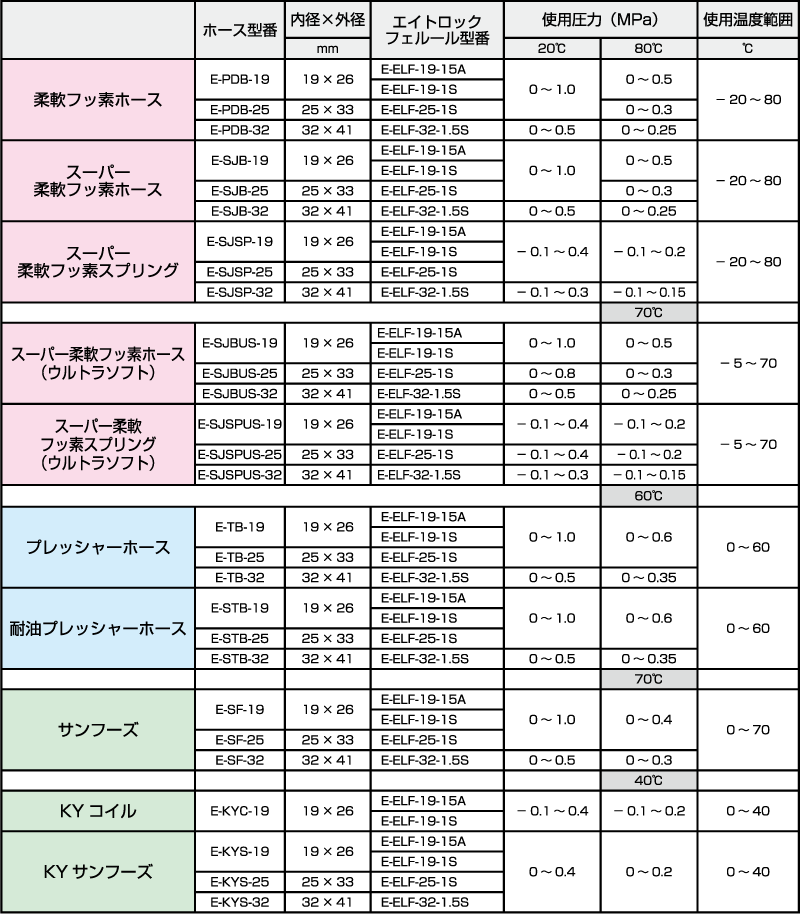

適用ホースセット時の使用圧力と使用温度範囲
エイトロックフェルール 取付要領
取付完了
エイトロックフェルール E-ELF
■流体
■用途
●工作機械、成形機、工場設備などの配管継手●半導体関連装置、FPD製造装置
●食品、化粧品、医薬品の製造設備
●発電所、化学薬品、廃油、廃液、有機溶剤の製造設備
■機能
サニタリー接続
洗浄性
SCS16
■特徴
●継手の再使用が可能…袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の再使用が可能です。
※エイトロックフェルールのホース交換時には、スリーブを新しい物に交換してください。
●液溜りが少ない衛生的な継手…HAKKOホース専用設計の液溜まりが少ないニップル形状で、衛生的な流体搬送を実現します。
また、継手材質には腐食に強いSCS16（SUS316L相当＝接液面）を採用しています。
●ノン・ゴムパッキンシール…本体の内面がフラットで、ゴムパッキンを使用していないため、パッキンからの溶出物の心配がありません。接液部の材質SCS16（SUS316L相当）は多くの食品や薬品、溶剤に耐性があります。
■規格
| 型番 | 適合ホースサイズ | 継手規格 | 寸法（mm） | 標準重量 | 交換用 | |||||
| 内径×外径（mm） | A | B | C | L | 2面幅 | HEX | g/個 | スリーブ | ||
| E-ELF-19-15A | 19×26 | 15A | 34 | 27.5 | 17.5 | 60 | 30 | 41 | 310 | E-EL-19-SL |
| E-ELF-19-1S | 1S | 50.5 | 43.5 | 23 | 60 | 30 | 41 | 350 | ||
| E-ELF-25-1S | 25×33 | 1S | 50.5 | 43.5 | 23 | 67 | 36 | 46 | 410 | E-EL-25-SL |
| E-ELF-32-1.5S | 32×41 | 1.5S | 50.5 | 43.5 | 35.7 | 80 | 46 | 55 | 630 | E-EL-32-SL |
※スリーブは、再利用できません。ホースを再度取り付ける際は、新しいスリーブと交換してください。

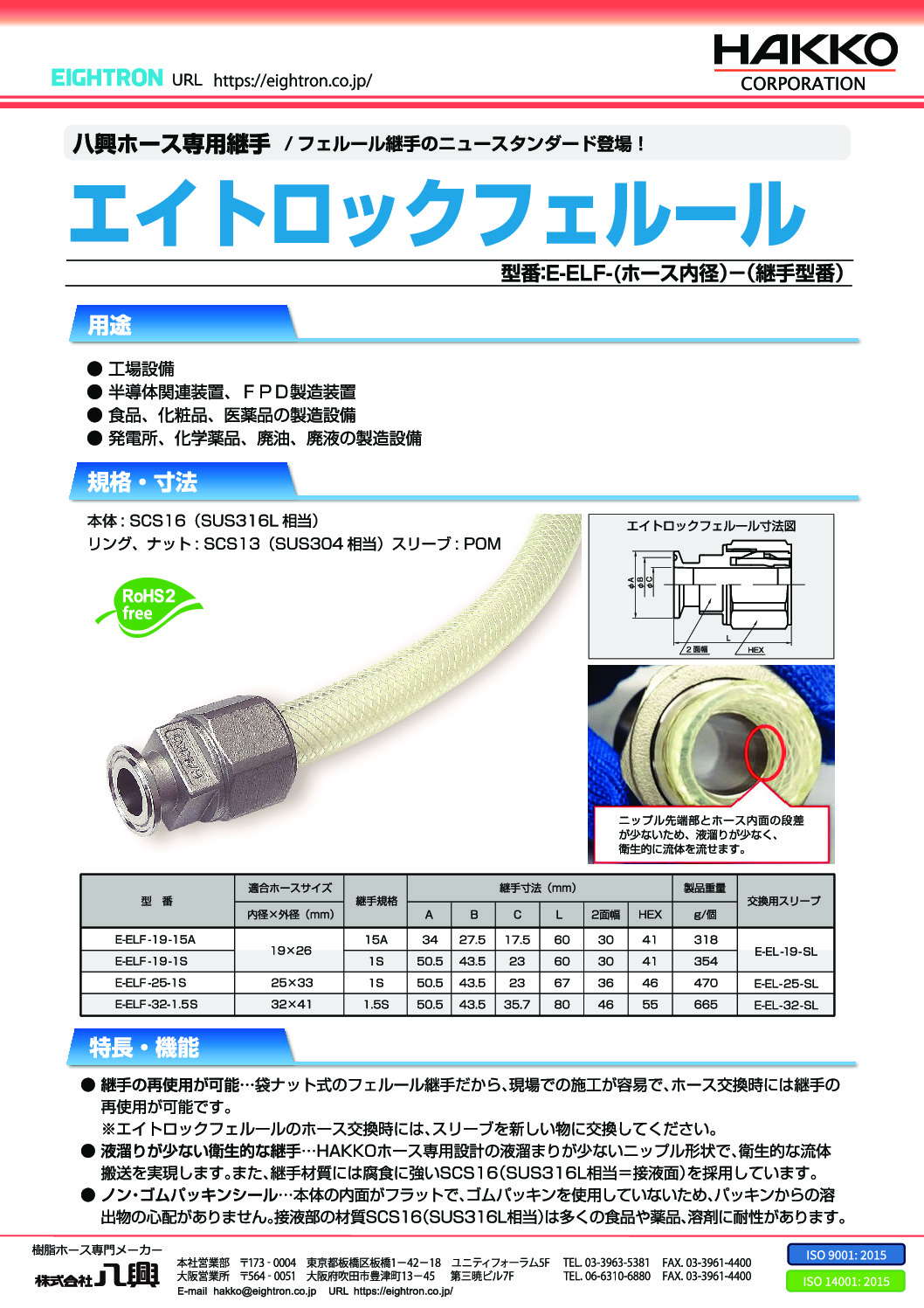

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。
■技術資料
【エイトロックフェルール vs 市販フェルール継手 洗浄性比較】
※試料
・使用ホース：柔軟フッ素ホース（E-PDB-25）内径φ25×外径φ33
・使用継手：エイトロックフェルール（E-ELF-25-F1S）／ 市販フェルール継手（タケノコニップルタイプ）
（１）毛染めムース
毛染めムースをホースに１時間封入後、水道水のみで流水洗浄したのち、
ニップル先端部とホース接続部分の液溜りの有無を確認した。
（２）歯垢液
歯垢液をホースに１時間封入後、水道水のみで流水洗浄したのち、
ニップル先端部とホース接続部分の液溜りの有無を確認した。
＜結果＞
八興のエイトロックフェルールは、各々の流体での液溜りを目視確認できなかった。
→衛生性向上、流量ロスの低減を実現！
■専用継手
| 品名 | 材質・特長 |
| エイトロックフェルール[E-ELF] | ・材質：SCS16（本体）、SCS13(リング、ナット）、POM(スリーブ） |
|
エイトロックシリーズは、八興ホース専用継手です。
- エイトロックシリーズ [E-ELS、E-ELB、E-ELF] は、八興ホース専用継手です。
- エイトロックシリーズに装着して性能を満足させるように適用ホースを設計、公差管理をしております。
※絶対に適用ホース以外のホースを装着しないでください。
適合ホース：柔軟フッ素ホース[E-PDB]、スーパー柔軟フッ素ホース[E-SJB]、スーパー柔軟フッ素スプリング[E-SJSP]、導電スーパー柔軟フッ素スプリング[E-SJSD]、プレッシャホース[E-TB]、耐油プレッシャーホース[E-STB]、 サンフーズ[E-SF]、KYサンフーズ[E-KYS]、KYコイル[E-KYC]
※適合ホース以外のホース及び他社ホースを装着すると、漏れ、破裂等の事故が発生する恐れがあります。
- エイトロックシリーズの耐薬品性は耐薬品データをご確認ください。
- ホースセット（ホースをニップルに挿入しナットを締付ける）は、常温（20℃±10℃）で行ってください。
- スーパー柔軟フッ素スプリングE-SJSPをご使用の際は、鋼線は必ず接地してください。接地しないで使用した場合には、 鋼線が浮遊導体となり、静電気を蓄積して放電し、可燃物などに引火する恐れがあります。また、本体とナットが 導通すること（１MΩ以下であること）確認してください。
- 導電スーパー柔軟フッ素スプリング[E-SJSD]はエイトロックシリーズをご使用の場合は、継手本体とナット間に隙間が無い様に締付けてください。継手本体とナット間に隙間があるとナットが絶縁された導体となり、静電気を蓄積して放電し、引火する恐れがあります。また、設置時および定期点検にて継手本体とナット間が導通していること
（１MΩ以下であること）を確認してください。 - KYサンフーズ[E-KYS]、KYコイル[E-KYC]は、エイトロックシリーズの装着時の使用温度範囲と使用圧力がホース単体のスペックと異なりますのでご注意ください。
- エイトロックシリーズを再利用する際は、新しいスリーブに交換してから、ホースに取り付けてください。使用後のスリーブは再利用できません。
