・補強糸入りホースのため、ホース内面でシールする継手を使用してください。
・ホース外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
・弊社製品のご使用の際は、ホームページ・総合カタログ等で、必ず『ご使用上の注意』をご確認ください。
・耐薬品性については、ホームページ・総合カタログに掲載している『耐薬品データ』をご確認ください。
・当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身でご判断をお願いいたします。
・積層構造の製品のため、内層が流体に対する耐性を有していても、使用条件（高温、高圧等）によっては内層を透過し、中間層・外層が膨潤・劣化することがあります。
・規格以外のサイズ、長さ、着色品、導電性（ブラック）などもオーダーメイドで生産可能です。弊社までお問い合わせください。
スーパー柔軟フッ素ホース（補強糸入りタイプ） E-SJB
Freedom Hearts 中村
卓越した透明性とフッ素ホースとは思えない柔軟性
ほとんどの薬品に耐える４フッ化系フッ素樹脂のスーパーホース！
スーパー柔軟フッ素ホース（補強糸入りタイプ） [E-SJB] オール非塩ビ！補強糸で耐圧性向上！
■流体
■用途
●塗装機器、印刷機器の有機溶剤、塗料などの移送用として●理化学実験機器等の薬液移送用として
●半導体関連機器フラットパネル製造装置の薬品移送用として
●飲料・食品機械の飲料・食品移送用として
●バイオ燃料（BDF)などの脂肪酸工ステル類の移送用として
●産業廃粟物の化学廃液の移送用として
●アルコール類・化粧品・薬品の移送用として
●医療機器、内視鏡などの薬液移送用として
●燃料電池製造設備の薬液・純水の移送用として
●塗料・接着剤の充填ライン
●香料、着色料、添加剤の充填ライン
●クリーンルームの工アー配管として
●ビス、金属粉、ワークなどの紛体、固体の移送用として
■機能
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
透明性
耐油性
耐アルコール
RoHS 2 Free
■お困りごと事例
●油脂食品をゴムホースで搬送するとホースがべたついてしまう
●薬品搬送中にフッ素ホースが硬くて折れてしまう
●化粧品・香料の搬送用ホースから臭気が生じる
●ホースから可塑剤が溶出してしまう
●溶剤・塗料の採用事例を知りたい
●薬品搬送中にフッ素ホースが硬くて折れてしまう
●化粧品・香料の搬送用ホースから臭気が生じる
●ホースから可塑剤が溶出してしまう
●溶剤・塗料の採用事例を知りたい
■ お困りごと事例集
製造現場の改善事例をまとめた資料を下記よりダウンロードいただけます。
▼電子部品・半導体
▼溶剤・塗料
▼食品・飲料
-
特徴・規格
-
技術資料
-
専用継手
-
関連製品
■特徴
●耐薬品性…内層は4フッ化系フッ素樹脂（ETFE系）のため、ほとんどの薬品に耐性があります。
●柔軟性…積層構造により市販のフッ素単層チューブと比較して柔軟性に優れ、作業性が向上します。
●折れ難さ…市販のフッ素半層チューブと比較して折れ難く、折れてもある程度復元します。
●非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
●耐磨耗性…内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます。
●可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を採用しています。
●低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料・化粧品用途に適しています。
●高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
●楽々力ット…1メートル問隔でホースに長さ印刷があるので力ットが簡単です。
●透明性…ホース内面の洗浄度合が見やすい透明色。
●専用継手…専用継手との組み合せで、ホース・継手の選定ミスによる事故が予防できます。
●グリーン調達…2019年7月22日の改正RoHS指令（RoHS2.0）10物質群を含有していない、もしくは閾値未満です。
●食品衛生性…食品衛生法・食品、添加物等の規格基準（昭和34年厚生省告示第370号）に適合
※「食品衛生法等の一部を改正する法律」（令和2年6月1日施行）への適合につきましては、下記をご参照ください。
＊改正食品衛生法（令和2年6月1日施行）について

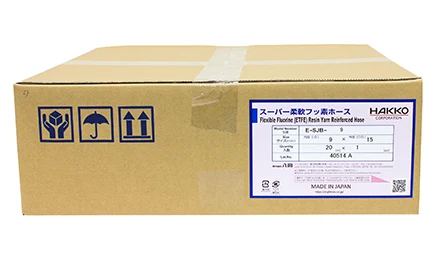

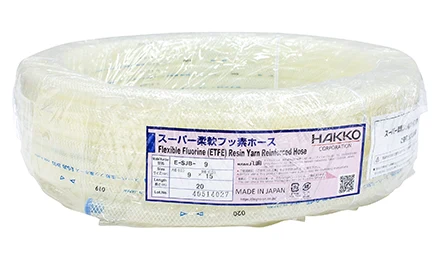

●端末キャップ…ホース両端末にホースキャップがついているため、異物混入を防止できます。※定尺梱包時
■規格
| 型番 | 定尺 | 内径×外径 | 使用圧力 | 許容曲げ半径 |
| at20℃ | at20℃ | |||
| m | mm | MPa | mm | |
| E-SJB-9 | 20 | 9 ×15 | 0 ～ 1.0 | 65 |
| E-SJB-12 | 12 ×18 | 85 | ||
| E-SJB-15 | 15 × 22 | 105 | ||
| E-SJB-19 | 19 × 26 | 135 | ||
| E-SJB-25 | 25 × 33 | 175 | ||
| E-SJB-32 | 32 × 41 | 0 ～ 0.5 | 225 | |
| E-SJB-38 | 38 × 48 | 265 |

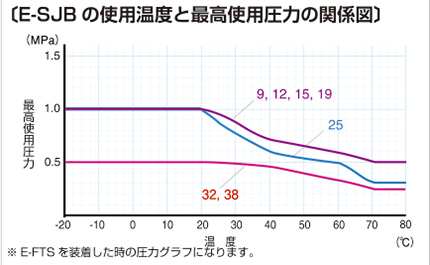

・使用温度範囲：-20～80℃
・色調：クリアー
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
■技術資料
■耐薬品データ
※上記に記載の無い薬品につきましては、弊社までお問い合わせください

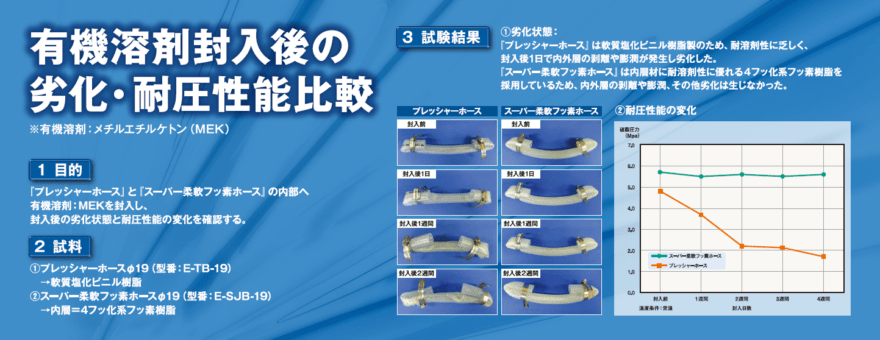

有機溶剤封入後の劣化・耐圧性能比較
耐油性比較 柔軟フッ素ホースシリーズ vs 市販シリコーンホース
試験方法
●目的：
各試料の表面への油の浸出度合いを確認し、耐油性を比較すること。
●手順：
①各試料に植物性油を封入後、70℃恒温槽にて7 日間安置。
②封入した植物性油を試料から取り除いた後、油とり紙の上に60秒間安置。
③油とり紙への油の付着度合いを確認。
●試料（各200Ｌ）
・スーパー柔軟フッ素ホース（E-SJB-12）※内径φ12
・柔軟フッ素ホース（E-PDB-12）※内径φ12
・市販シリコーンホース ※内径φ12.7

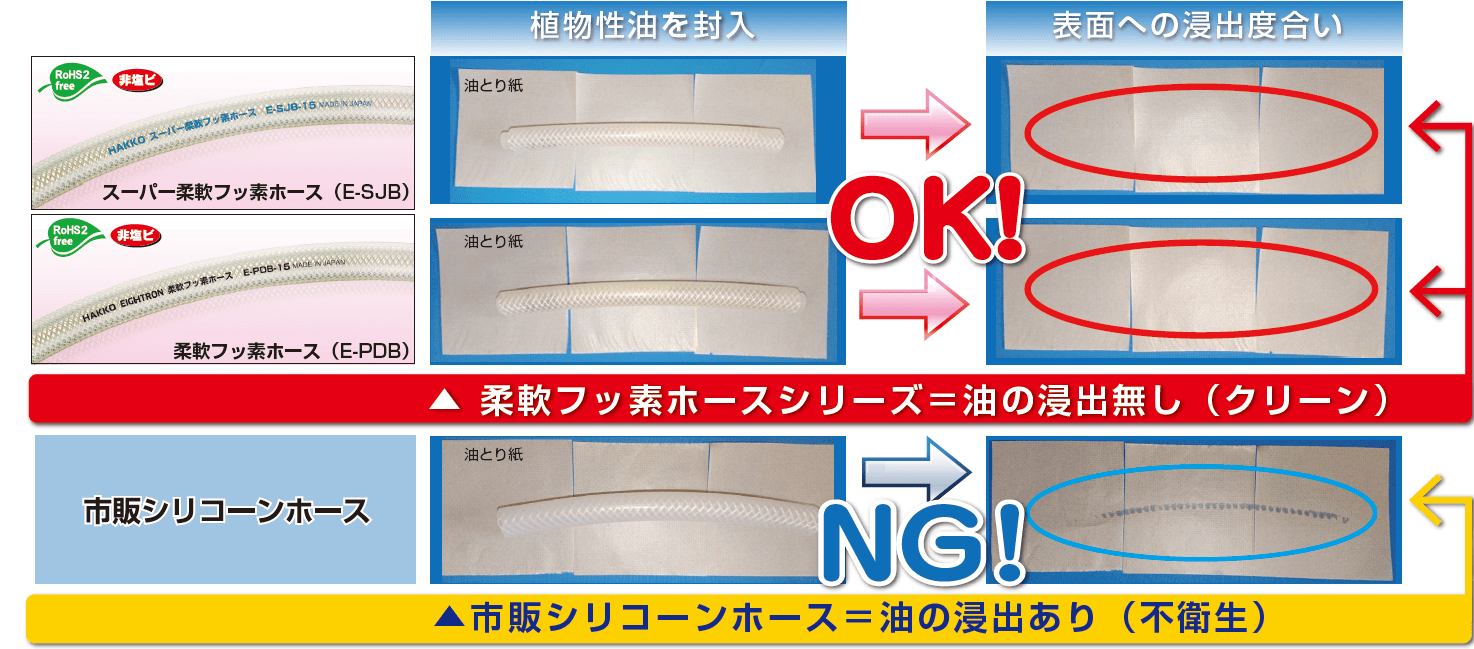

試験結果
市販シリコーンホースは油の浸出があり、不衛生な状態であることを確認。
一方、八興の柔軟フッ素ホースシリーズは油の浸出がなく、クリーン。
ホース表面の拡大図でも、八興の柔軟フッ素ホースシリーズは油脂・油の浸出が無いことを目視できた。
一方、市販シリコーンホースは、表面にぬるぬるとした油脂・油が浸出していた。
「油がホース表面に浸出し、べとべとになってしまう」「コンタミリスク」「ホース膨潤による継手抜け」等、
食用油・油脂の搬送に関するお困りごとを、八興の柔軟フッ素ホースシリーズで解決することができます。
E-SJシリーズ 浸出試験データ
試験概要：JIS-S 3200-7：2004「水道用器具・浸出性能試験方法」に準じて、蒸発残留物等の浸出試験を実施した。
項目 浸出溶媒 結果 定量下限
蒸発残留物 イソプロピルアルコール 10mg/L以下 10mg/L
非イオン界面活性剤 純水 検出せず 0.005mg/L
フェノール類 純水 検出せず 0.0005mg/L
有機物（TOC） 純水 検出せず 0.3mg/L
測定方法
項目 測定方法
蒸留残留物 重量法
非イオン界面活性剤 固相抽出・吸光光度法
フェノール類 固相抽出・誘導体化・ガスクロマトグラフ質量分析法
有機物〔全有機炭素（TOC）の量〕 全有機炭素計測法
■専用継手
| 品名 | 材質・特長 |
| エイトロックフェルール・PFAライニング[E-ELF-PFA] | ● 耐腐食性…エイトロックフェルールの継手本体内面にPFA樹脂をライニングすることにより、金属NGな流体も安心してご使用になれます。 |
|
|
| エイトロックフェルール[E-ELF] | ・材質：SCS16（本体）、SCS13(リング、ナット）、POM(スリーブ） |
|
|
| エイトロックS[E-ELS] | ・材質：SUS304（本体、リング、ナット）、POM(スリーブ） |
|
|
| エイトロックB[E-ELB] | ・材質：真鍮 カドミウム75ppm以下（本体、リング、ナット）、POM(スリーブ） |
|
|
| エイトニップルS[E-FTS] | ・材質：SUS316L（耐腐食性に優れるSUS316Lを使用） |
|
|
| エイトニップルB[E-FTB] | ・材質：真鍮 カドミウム75ppm以下 |
|
スーパー柔軟フッ素ホース（ウルトラソフト） E-SJBUS
スーパー柔軟フッ素スプリング E-SJSP
スーパー柔軟フッ素スプリング（ウルトラソフト）E-SJSPUS
導電スーパー柔軟フッ素スプリング E-SJSD
柔軟フッ素ホース（補強糸入りタイプ） E-PDB

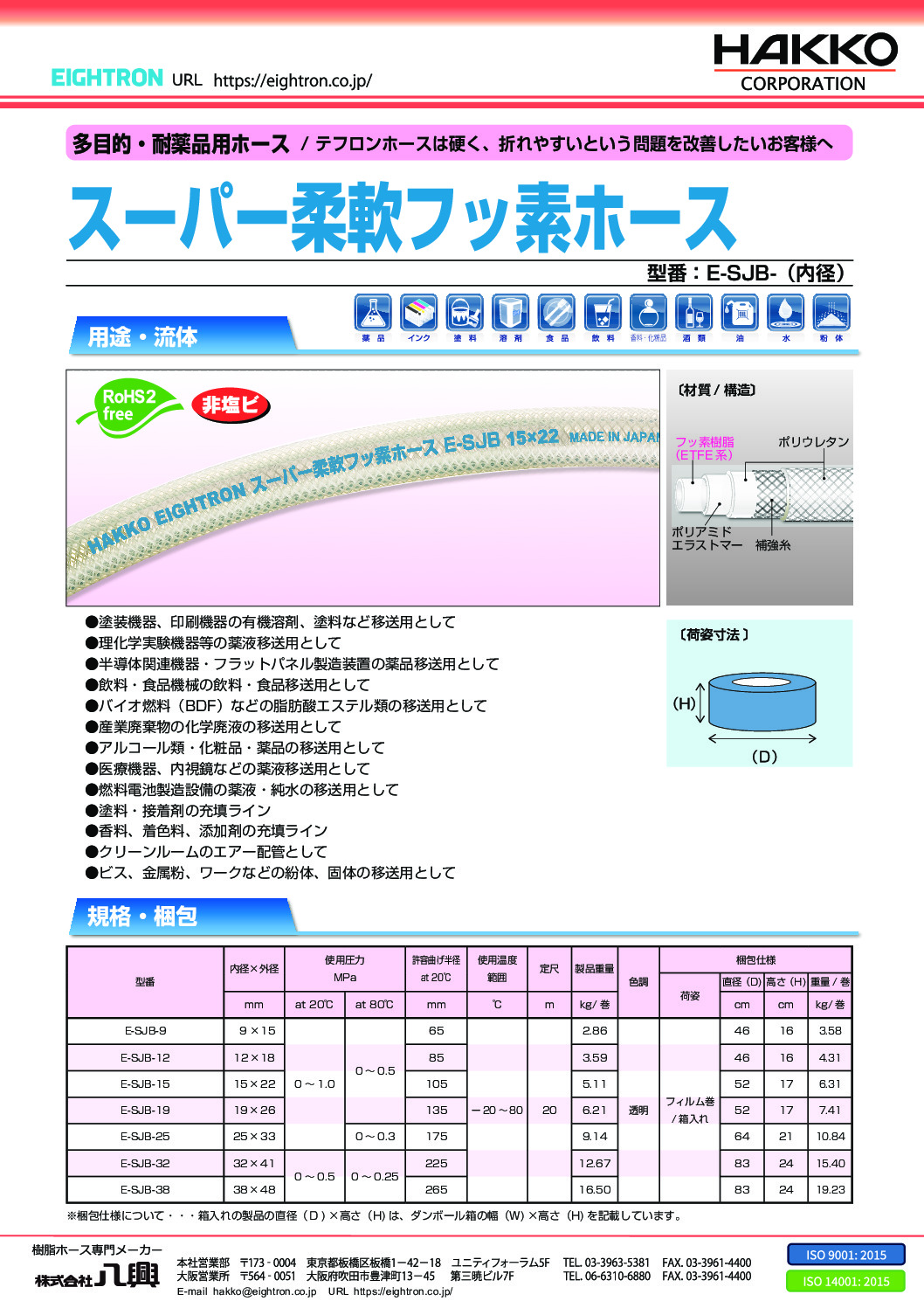

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。

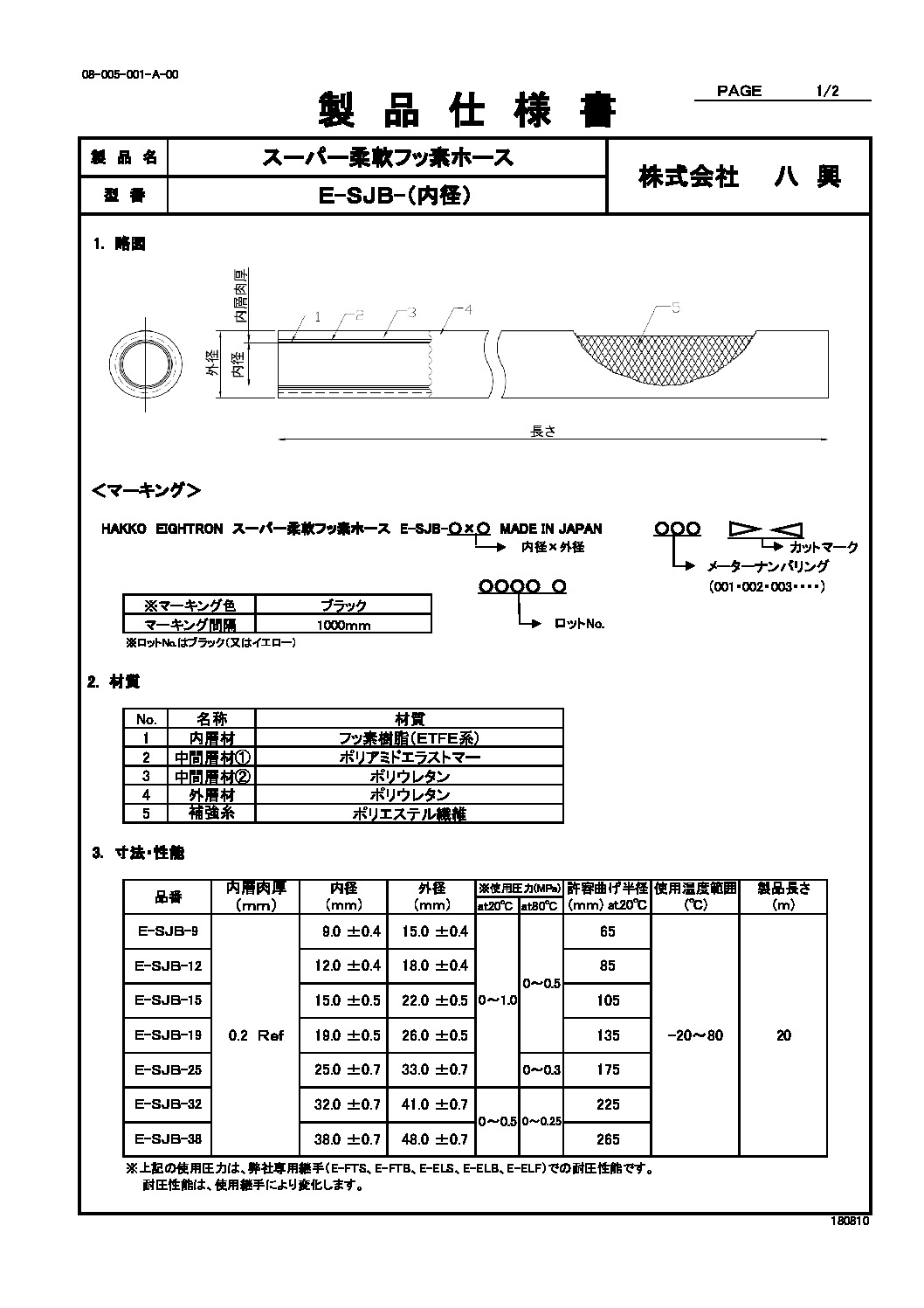

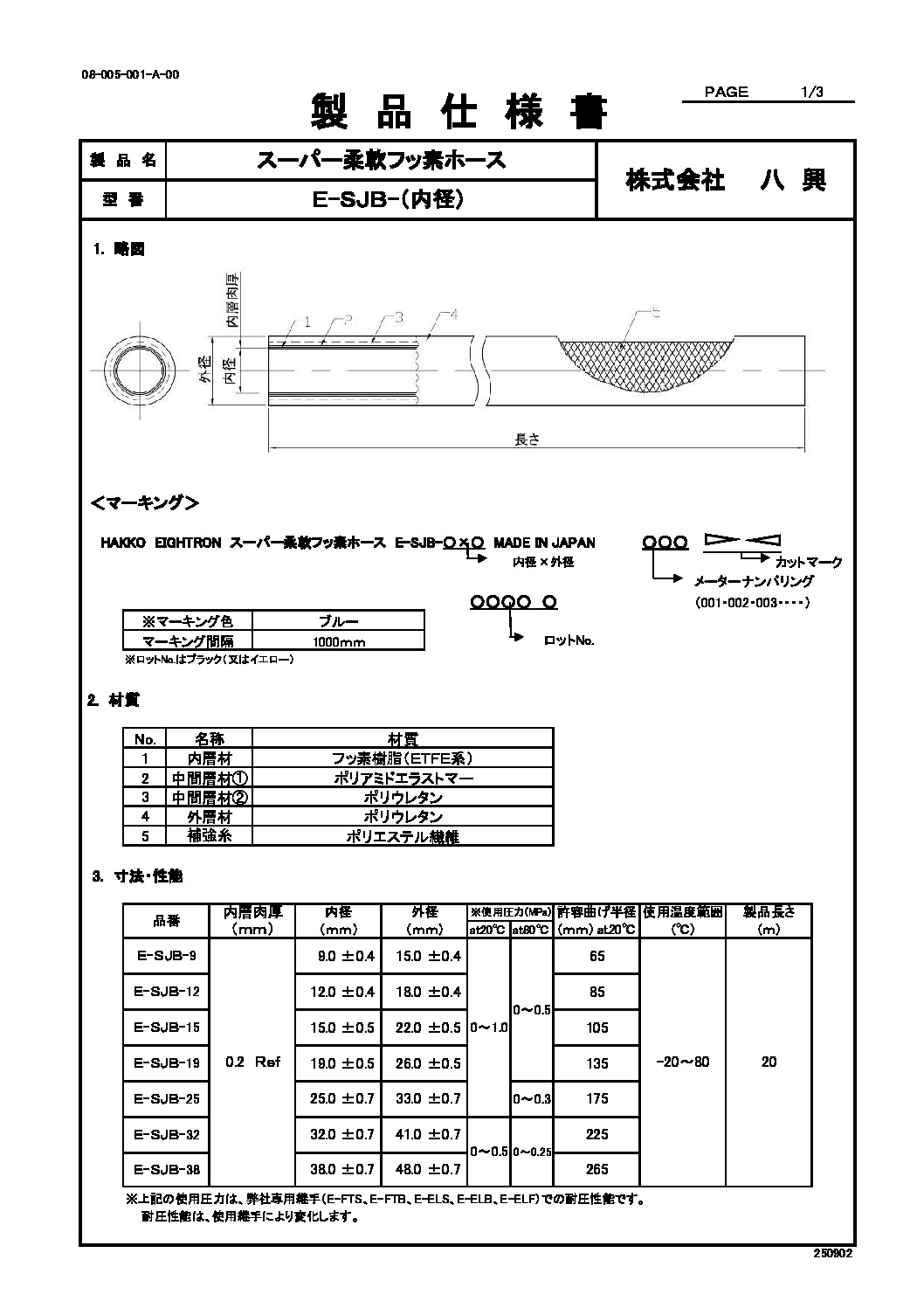

製品仕様書 DL
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
