八興フェルール継手加締品/ ニップル内部の液溜りが少なく、洗浄時間の低減に貢献
ホースメーカー八興が設計した柔軟フッ素ホースシリーズ専用フェルール継手を機械締めし、出荷時には全数、耐圧試験・リーク試験を実施しています。
メーカー加締品のため、流体漏れ、継手抜けが無く安心・安全です。
フェルール継手だから容易に配管作業ができ、作業の効率アップ、標準化が可能です。

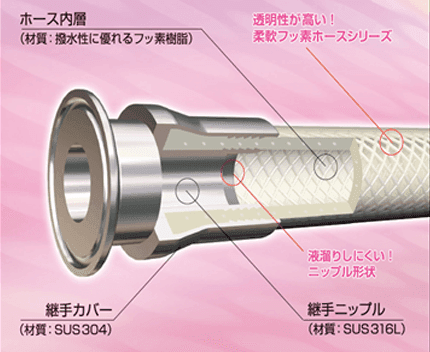

液溜りが少ないニップル形状を採用することで、衛生的な流体搬送が可能です。また、継手本体の材質は腐食に強いSUS316Lを採用しているためホース内部の薬品洗浄にも適しています。
柔軟フッ素ホースシリーズは透明性が高く、流体の確認が出来て安心です。
ホース内層がフッ素樹脂のため優れた耐薬品性を有し、ほとんどの薬品に耐性があります。（耐薬品データ参照）
さらに、内層フッ素樹脂は撥水性・非粘着性を有しており、流体が残りにくく、洗浄が容易です。
食品衛生法・食品・添加物等の規格基準（昭和34年厚生省告示370号）に適合します。
※「食品衛生法等の一部を改正する法律」（令和2年6月1日施行）への適合につきましては、下記をご参照ください。
＊改正食品衛生法（令和2年6月1日施行）について
・ホース内面はガスバリア性に優れるPVDF系フッ素樹脂の柔軟フッ素ホース[E-PDB]

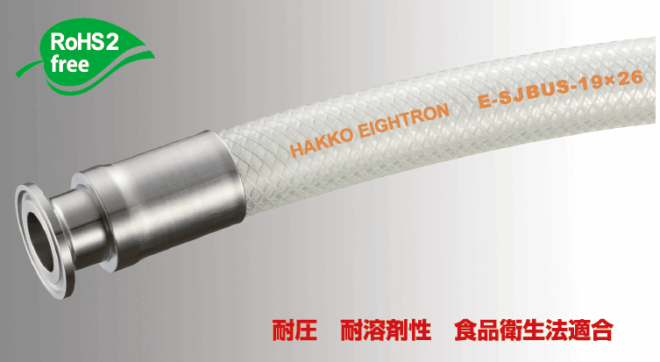

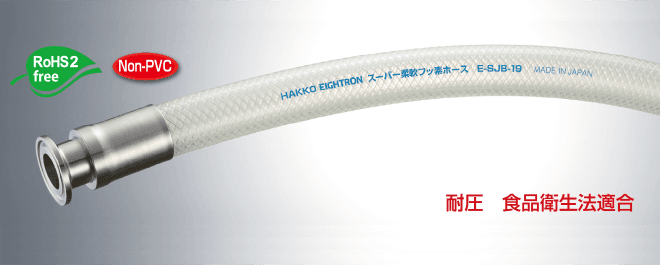

・ホース内面は、耐溶剤性に優れるETFE系フッ素樹脂のスーパー柔軟フッ素ホース[E-SJB]

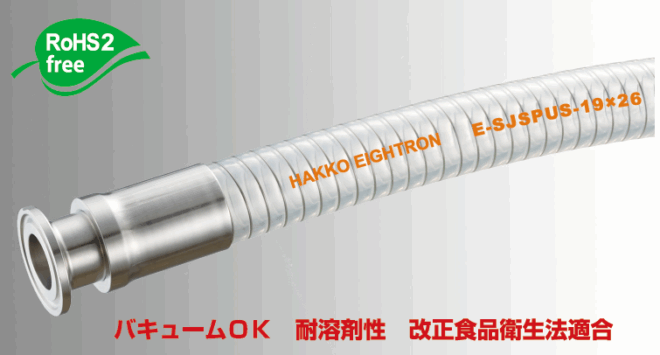

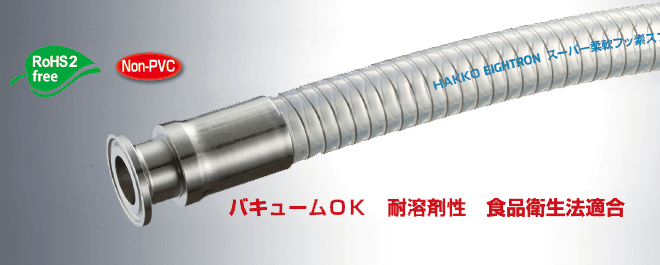

・つぶれにくく、曲げ保形性に優れバキュームでも使用可能なスーパー柔軟フッ素スプリング[E-SJSP]
※製品型番・長さ・ロットナンバーが、片側の継手部に印字されます（基本仕様）

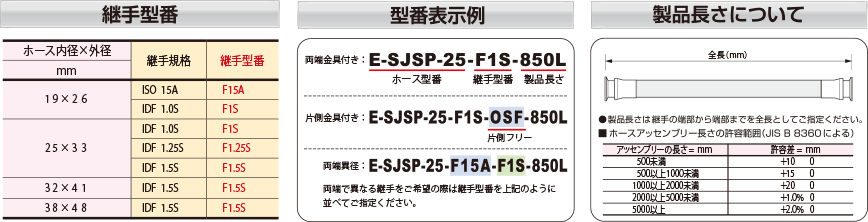

①「継手型番」を決める・・・上記「継手型番」からご使用になるフェルールの「継手型番」を選定してください。
②「ホース型番」を決める・・・継手型番に適合するホースサイズと、ご使用用途に合ったホースを選定してください。
③「製品長さ」を決める・・・上記「製品長さ」に沿って全長をご指定ください。
④ オプション・・・継手への基本仕様以外のレーザーマーキングのご依頼は、ご注文時にお申し付けください。
※規格外のご要望（電解研磨や異径サイズなど）は弊社までお問合せください。
問題点：食用油でシリコーンホースがすぐ劣化する
ある食品工場A社は従来、食用油・油脂を流すラインで、シリコーンホースのフェルール継手加締め品を使用していた。
作業後の洗浄効率を考慮してフェルール継手加締めのシリコーンホースを採用したが、食用油を流すとシリコーンホースは膨潤劣化してしまい、約２ヶ月位でホース交換をしていた。
八興からの提案・解決策
耐油性に優れた柔軟フッ素フェルール加締め品を提案した。
柔軟フッ素ホース【E-PDB】は内層が2フッ化系フッ素樹脂の為、油脂に耐性がありホースの膨潤劣化はほとんど無い。
また、内層材のフッ素樹脂は非粘着性があるため、ホース内に付いた油の洗浄時間も短縮できた。
柔軟フッ素ホース【E-PDB】フェルール加締め品を採用して、ホースの寿命が延びただけでなく、洗浄時間の短縮にも効果があった。
【柔軟フッ素ホース フェルール継手加締品】
問題点：SUS配管では、コンタミ防止・異常の見える化ができない
医療用医薬品の製造工場では、粉体状の医薬品を製造する工程でSUS配管を使用していましたが、コンタミ防止・異常を見える化するために、
視認性のある透明な樹脂ホースを探していました。
市販のフレキホースでは視認性が無く、市販フッ素ホースは柔軟性・視認性に難があり、塩ビホースは耐溶剤性が無いため適さずに、八興に最適なホースの提案依頼をいただきました。
八興からの提案・解決策
耐溶剤性があり視認性に優れているスーパー柔軟フッ素スプリング【E-SJSP】を提案しました（圧送・負圧双方使用可能なため、SUSスプリング入りの本製品を提案）。
医薬品原料搬送時には粉体搬送により帯電が発生するため、SUS線による静電気遮蔽効果をサンプルにてご確認いただき、問題ないとの回答。
さらに、継手・ホースのassy部への液だまり防止のために、フェルール継手加締品を追加提案した結果、SUS配管並みの平滑性を維持できると高評価。
採用に至りました。
※静電気遮蔽効果…スーパー柔軟フッ素スプリングは使用条件によっては、静電気遮蔽効果が見込めない場合がありますので、ユーザー様でのサンプル評価をお願いたします。
なお、別製品「導電スーパー柔軟フッ素スプリング【E-SJSD】」なら、内面が導電性フッ素樹脂であり、かつ、SUSスプリングを内蔵しており、引火性流体の流動帯電防止効果があります。
この他にも採用事例が多数ございます。
お気軽にお申し付けください。
●ホース内層が2フッ化系フッ素樹脂（PVDF系）のため優れた耐薬品性を有します。
※但し、アミン、ケトンするなどの有機溶剤（極性溶媒）には耐性が低いため、スーパー柔軟フッ素ホースを推奨します。
●薬品用配管から食品・飲料・酒類用配管まで幅広い用途に対応できます。
●フェルール加締め品の製品長さは、MAX20mの長さまでのお好きな長さでご指定可能です
※OSF…ホース片側のみフェルール継手加締品となります（反対側はホース切りっぱなしになります）
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
●ホース内層が４フッ化系フッ素樹脂（ETFE系）のため、優れた耐溶剤性、耐薬品性を有します。
●インク、有機溶剤、塗料配管から、食品、化粧品用配管まで幅広い用途に対応できます。
●フェルール加締め品の製品長さは、MAX20mの長さまでのお好きな長さでご指定可能です
※OSF…ホース片側のみフェルール継手加締品となります（反対側はホース切りっぱなしになります）
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
●ホース内層が４フッ化系フッ素樹脂（ETFE系）のため、優れた耐溶剤性、耐薬品性を有します。
●インク、有機溶剤、塗料配管から、食品、化粧品用配管まで幅広い用途に対応できます。
●つぶれにくく、曲げ保形性に優れ、バキューム（吸い込み）にも使用可能です。
●E-SJSPのSUS線とフェルール金具を接触させてアッセンブリしているため、接地させると静電遮蔽の効果があります。
●フェルール加締め品の製品長さは、MAX20mの長さまでのお好きな長さでご指定可能です
※OSF…ホース片側のみフェルール継手加締品となります（反対側はホース切りっぱなしになります）
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
●導電性樹脂とステンレス線とのハイブリットシステムで、ホースが長くても導電性（消散性）等級を実現します。
●ホース内層が４フッ化系フッ素樹脂（ETFE系）のため、優れた耐溶剤性、耐薬品性を有します。
●インク、有機溶剤、塗料配管から、食品、化粧品用配管まで幅広い用途に対応できます。
●つぶれにくく、曲げ保形性に優れ、バキューム（吸い込み）にも使用可能です。
●フェルール加締め品の製品長さは、MAX20mの長さまでのお好きな長さでご指定可能です。
※OSF…ホース片側のみフェルール継手加締品となります（反対側はホース切りっぱなしになります）
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
※「導電スーパー柔軟フッ素ホースシリーズ」の材質は、カーボンを配合しているため、「柔軟フッ素ホースシリーズ」と比較し繰り返し曲げ応力に対する耐久性が劣ります。繰り返し曲げの条件によっては亀裂の原因となりますので、ご使用者様にて試験・検証を行い、使用可否をご判断ください。
