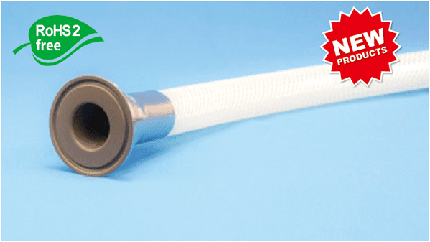

八興フェルール継手加締品/ ニップル内部の液溜りが少なく、洗浄時間の低減に貢献
ホースメーカー八興が設計した柔軟フッ素ホースシリーズ専用フェルール継手を機械締めし、出荷時には全数、耐圧試験・リーク試験を実施しています。
メーカー加締品のため、流体漏れ、継手抜けが無く安心・安全です。
フェルール継手だから容易に配管作業ができ、作業の効率アップ、標準化が可能です。

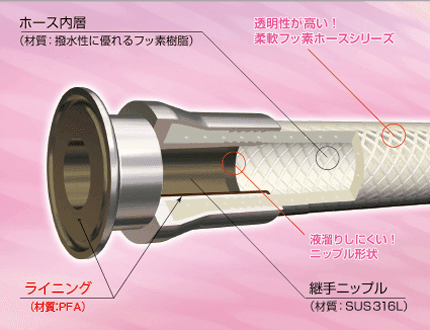

液溜りが少ないニップル形状を採用することで、衛生的な流体搬送が可能です。

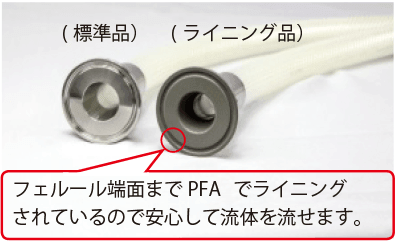

また、継手接液部はPFAでライニングされているため、ホース内面のフッ素樹脂（PVDF系、ETFE系）同様に耐薬品性に優れ、幅広い用途・流体に対応可能です。
柔軟フッ素ホースシリーズは透明性が高く、流体の確認が出来て安心です。
ホース内層がフッ素樹脂のため優れた耐薬品性を有し、ほとんどの薬品に耐性があります。（耐薬品データ参照）
さらに、内層フッ素樹脂は撥水性・非粘着性を有しており、流体が残りにくく、洗浄が容易です。
食品衛生法・食品・添加物等の規格基準（昭和34年厚生省告示370号）に適合します。
※「食品衛生法等の一部を改正する法律」（令和2年6月1日施行）への適合につきましては、下記をご参照ください。
＊改正食品衛生法（令和2年6月1日施行）について
・ホース内面はガスバリア性に優れるPVDF系フッ素樹脂の柔軟フッ素ホース[E-PDB]

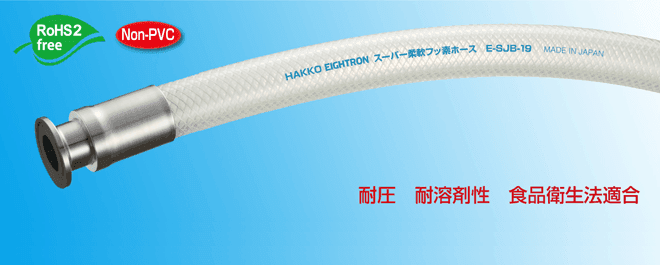

・ホース内面は、耐溶剤性に優れるETFE系フッ素樹脂のスーパー柔軟フッ素ホース[E-SJB]

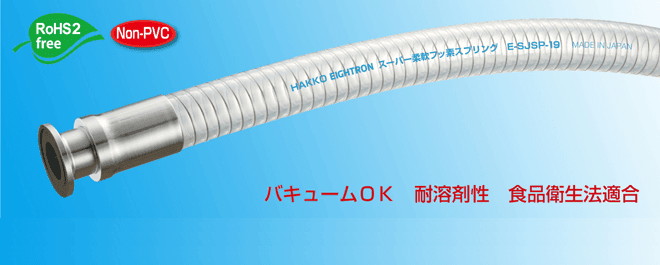

・つぶれにくく、曲げ保形性に優れバキュームでも使用可能なスーパー柔軟フッ素スプリング[E-SJSP]

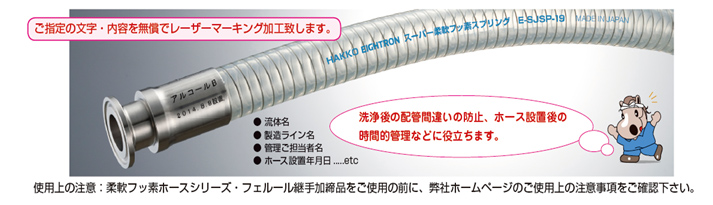

※製品型番・長さ・ロットナンバーが、片側の継手部に印字されます（基本仕様）

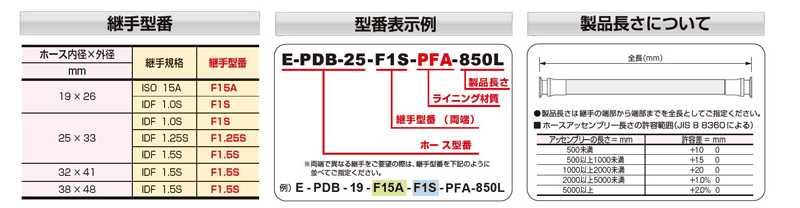

①「継手型番」を決める・・・上記「継手型番」からご使用になるフェルールの「継手型番」を選定してください。
②「ホース型番」を決める・・・継手型番に適合するホースサイズと、ご使用用途に合ったホースを選定してください。
③「製品長さ」を決める・・・上記「製品長さ」に沿って全長をご指定ください。
④ オプション・・・継手への基本仕様以外のレーザーマーキングのご依頼は、ご注文時にお申し付けください。
| 型番 | 継手規格 | 内径×外径 | 使用圧力 at20℃ | 許容曲げ半径 at20℃ |
| mm | MPa | mm | ||
| E-PDB-19-F15A-PFA | 15A | 19× 26 | 0～ 1.0 | 135 |
| E-PDB-19-F1S-PFA | 1S | |||
| E-PDB-25-F1S-PFA | 1S | |||
| E-PDB-25-F1.25S-PFA | 1.25S | 25× 33 | 175 | |
| E-PDB-25-F1.5S-PFA | 1.5S | |||
| E-PDB-32-F1.5S-PFA | 1.5S | 32× 41 | 0～ 0.5 | 225 |
| E-PDB-38-F1.5S-PFA | 1.5S | 38× 48 | 265 |
●ホース内層が2フッ化系フッ素樹脂（PVDF系）のため優れた耐薬品性を有します。
※但し、アミン、ケトンするなどの有機溶剤（極性溶媒）には耐性が低いため、スーパー柔軟フッ素ホースを推奨します。
●薬品用配管から食品・飲料・酒類用配管まで幅広い用途に対応できます。
●フェルール加締め品の製品長さは、MAX20mの長さまでのお好きな長さでご指定可能です。
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
| 型番 | 継手規格 | 内径×外径 | 使用圧力 at20℃ | 許容曲げ半径 at20℃ |
| mm | MPa | mm | ||
| E-SJB-19-F15A-PFA | 15A | 19× 26 | 0～ 1.0 | 135 |
| E-SJB-19-F1S-PFA | 1S | |||
| E-SJB-25-F1S-PFA | 1S | |||
| E-SJB-25-F1.25S-PFA | 1.25S | 25× 33 | 175 | |
| E-SJB-25-F1.5S-PFA | 1.5S | |||
| E-SJB-32-F1.5S-PFA | 1.5S | 32× 41 | 0～ 0.5 | 225 |
| E-SJB-38-F1.5S-PFA | 1.5S | 38× 48 | 265 |
●ホース内層が４フッ化系フッ素樹脂（ETFE系）のため、優れた耐溶剤性、耐薬品性を有します。
●インク、有機溶剤、塗料配管から、食品、化粧品用配管まで幅広い用途に対応できます。
●フェルール加締め品の製品長さは、MAX20mの長さまでのお好きな長さでご指定可能です。
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
| 型番 | 継手規格 | 内径×外径 | 使用圧力 at20℃ | 許容曲げ半径 at20℃ |
| mm | MPa | mm | ||
| E-SJSP-19-F15A-PFA | 15A | 19× 26 | － 0.1～0.4 | 75 |
| E-SJSP-19-F1S-PFA | 1S | |||
| E-SJSP-25-F1S-PFA | 1S | |||
| E-SJSP-25-F1.25S-PFA | 1.25S | 25× 33 | 100 | |
| E-SJSP-25-F1.5S-PFA | 1.5S | |||
| E-SJSP-32-F1.5S-PFA | 1.5S | 32× 41 | － 0.1～ 0.3 | 130 |
| E-SJSP-38-F1.5S-PFA | 1.5S | 38× 48 | 150 |
●ホース内層が４フッ化系フッ素樹脂（ETFE系）のため、優れた耐溶剤性、耐薬品性を有します。
●インク、有機溶剤、塗料配管から、食品、化粧品用配管まで幅広い用途に対応できます。
●つぶれにくく、曲げ保形性に優れ、バキューム（吸い込み）にも使用可能です。
●E-SJSPのSUS線とフェルール金具を接触させてアッセンブリしているため、接地させると静電遮蔽の効果があります。
●フェルール加締め品の製品長さは、MAX20mの長さまでのお好きな長さでご指定可能です。
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
