ペイントフレックス・フッ素(アース線入り) E-PFFG

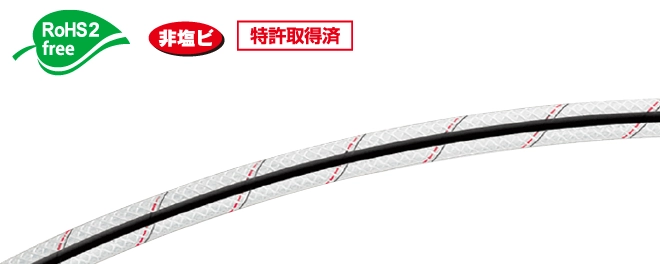

![image_E-PFFG01](https://eightron.tokyo/wp-content/uploads/2019/08/e-pffg01.png)
![image_E-PFFG02](https://eightron.tokyo/wp-content/uploads/2019/08/e-pffg02.png)
■流体
■用途
●自動車などの手吹き塗装用ホースとして●溶剤、塗料の製造設備配管として
●薬液の搬送用として
●静電気対策が必要な機器のエアー、薬液の搬送用として
■機能
耐溶剤性
非塩ビ
非粘着性
耐薬品性
耐圧性
洗浄性
非フタル酸
水性塗料
アース線入り
帯電防止
耐インク
■特徴
● アース効果…アース線を剥かずに専用継手をホースに取り付け接地するだけで、帯電を防止できます。
● 静電気除去…アース線と導電ラインのW 効果でホースの長さに関わらず優れた静電気除去能力を有します(特許取得済み)
● 水性塗料… ほとんどの薬品に耐性のある4 フッ化系フッ素樹脂(ETFE 系) を内層に採用したため、アミン、アルコール類が含まれる水性塗料にも優れた耐久性を有します。
● 耐溶剤性…内層は4フッ化系フッ素樹脂(ETFE 系) のため、塗料、有機溶剤、シンナー等に優れた耐薬品性を有します。
● 楽々カット…1メートル間隔でホースに長さ印刷があるのでカットが簡単です。
● 柔軟性…積層構造により、フッ素単層チューブと比較して柔軟性、耐キンク性に優れます。
● 透明性…流体が良く見える透明色。
● グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
● 専用継手…専用継手との組み合せで、ホース・継手の選定ミスによる事故が予防できます。
■お困りごと事例
■規格
型番 | 定尺 | 内径×外径 | 使用圧力 | 許容曲げ半径 |
at20℃ | at20℃ | |||
m | mm | MPa | mm | |
E-PFFG-6.5 | 20 | 6.5 × 9.5 | 0 ~ 1.5 | 50 |
100 |
※この表は、製品仕様の一部を抜粋したものです。 より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。

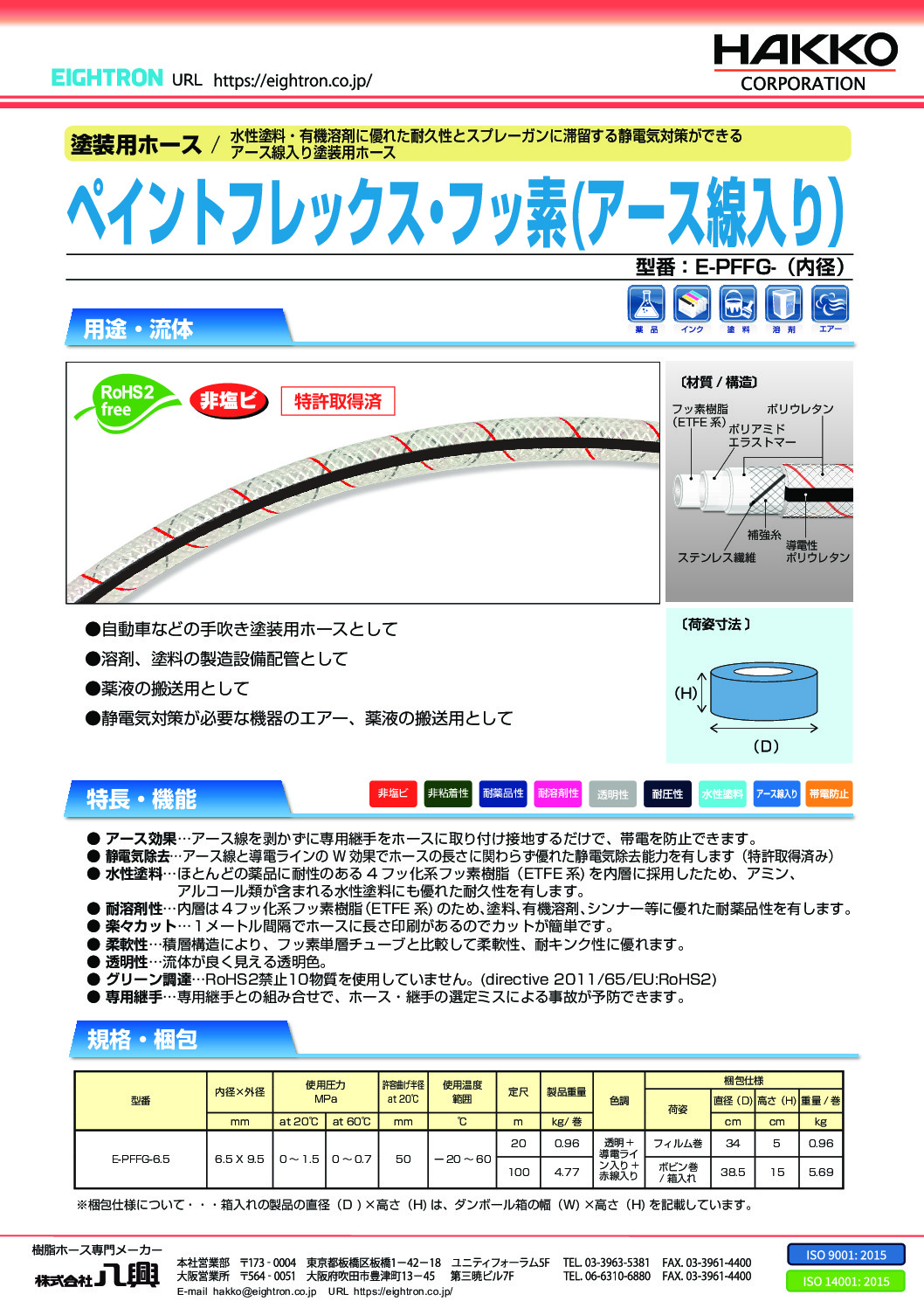

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。

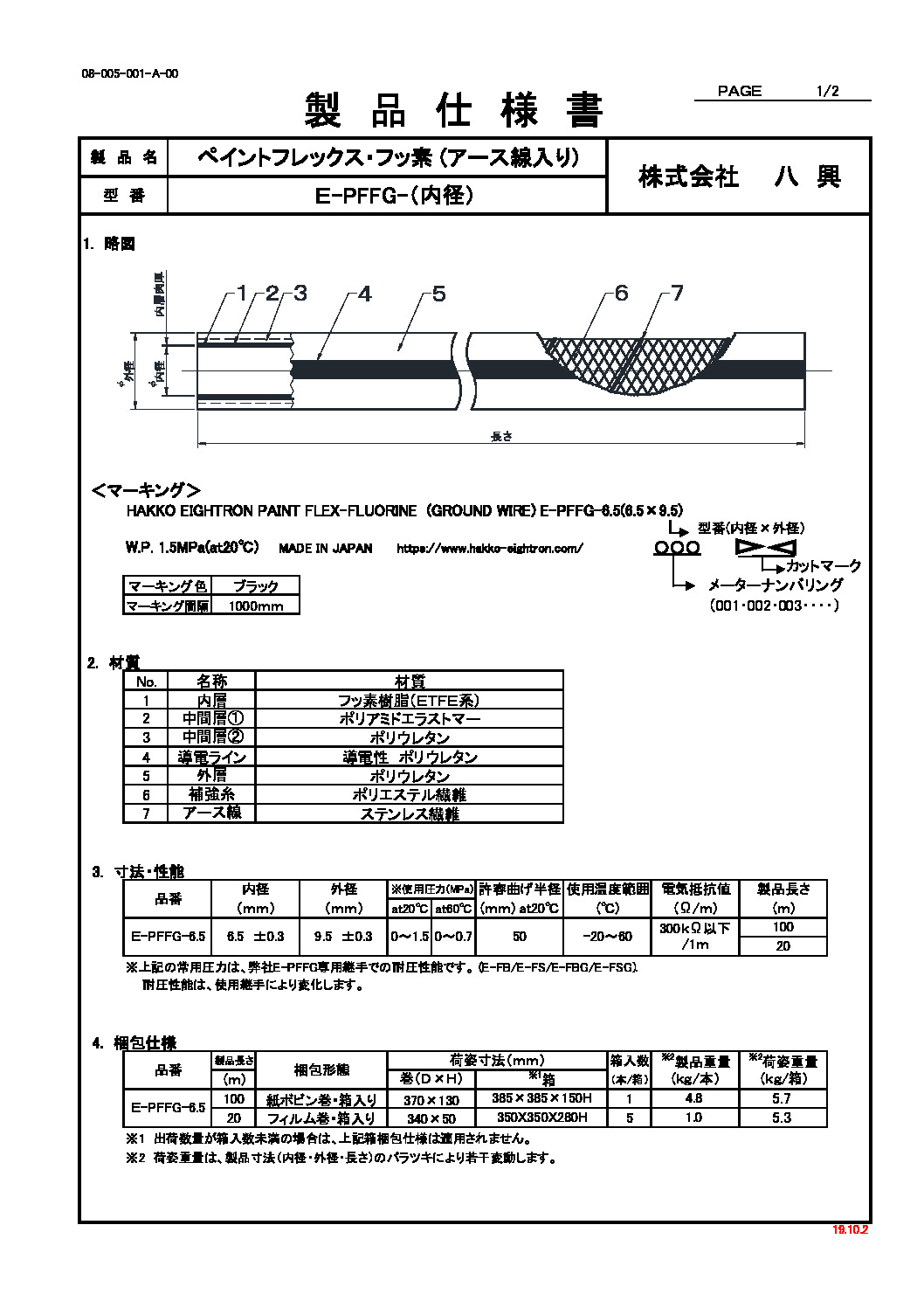

製品仕様書 DL
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
■技術資料
![E-PFFG 使用温度と最高使用圧力の関係図](https://eightron.tokyo/wp-content/uploads/2019/10/e-pffg03.png)

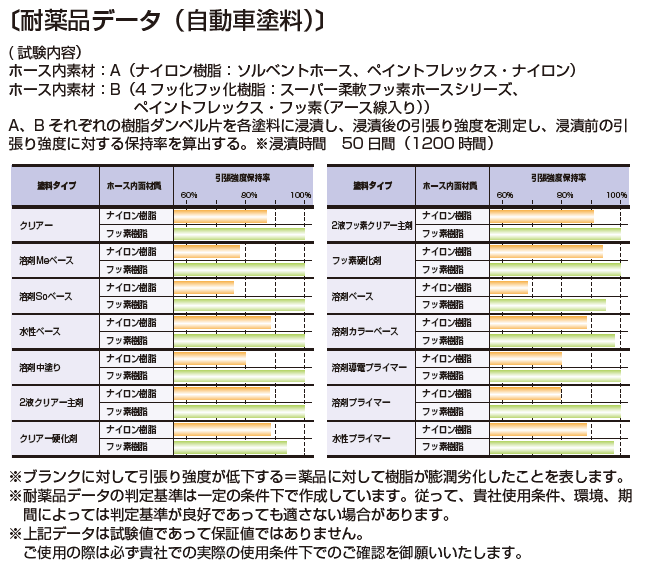

![【耐薬品データ(自動車塗料)】・試験内容:ホース内素材A(ナイロン樹脂・ソルベントホース、ペイントフレックス・ナイロン)ホース内素材B(4フッ化フッ素樹脂:スーパー柔軟フッ素ホースシリーズ、ペイントフレックスフッ素(アース入り) ・試験方法:A、Bそれぞれの樹脂ダンベル片を各塗料に浸漬し、浸漬後の引張強度を測定し、浸漬前の引張強度に対する保持率を算出する。浸漬時間 50日間(1200時間) ・結果 フッ素樹脂使用製品は、ナイロン樹脂使用製品よりも耐薬品性に優れていることを確認した。 ・塗料タイプ:クリアー/溶剤Meベース/溶剤Soベース/水性ベース/溶剤中塗り/2液クリアー主剤/クリアー硬化剤/2液フッ素クリアー主剤/フッ素硬化剤/溶剤ベース/溶剤カラーベース/溶剤導電プライマー/溶剤プライマー/水性プライマー](https://eightron.tokyo/wp-content/uploads/2019/10/e-pffg04-1.png)
■専用継手
品名 | 材質・特長 |
塗装用&エアー用シリーズ専用継手[E-FS / E-FB] | 八興塗装用ホースシリーズ専用の純正継手 |
![]() |
|
塗装用&エアー用シリーズ専用継手(ホースガイド付き)[E-FSG / E-FBG] | 八興塗装用ホースシリーズ専用の純正継手 |
![]() |
