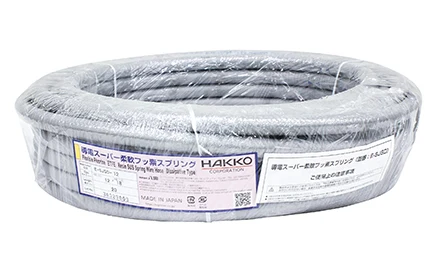

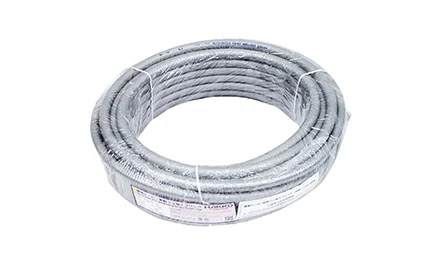

導電スーパー柔軟フッ素スプリング E-SJSD

業界初!ホースの電気抵抗値が国際指針に準拠!
可燃性液体の移送に伴う静電気を使用長さに関わらず安全に除電できる。
全数、規格に準じた社内規定の品質検査を実施しています。

sjsd02 - image
e_sjsd_zaishitu - image

用 途

●化学・薬品工場の可燃性液体の移送用として
●アルコール類・香料などの揮発性液体の移送用として
●塗料・溶剤などの移送用として
●静電気対策を必要とするホース配管として

流体

p_icon_12 - image
p_icon_13 - image
p_icon_1 - image
p_icon_2 - image
p_icon_9 - image
p_icon_10 - image

規格 導電スーパー柔軟フッ素スプリング  E-SJSD

型 番 内径×
外径
使用圧力
MPa

 端末間抵抗値

許容曲げ
半径
at20℃
使用温度
範囲

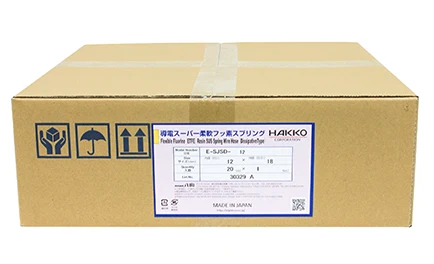

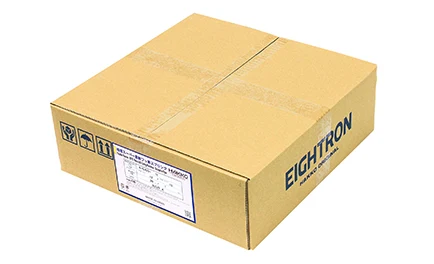

定尺 製品重量 梱 包
mm at20℃ at80℃ R/~20mm mm M kg/巻
E-SJSD-12 12×18 -0.1~0.5 -0.1~0.25 1kΩ≦R<1MΩ 50 -20~80 20 4.11 箱入り
E-SJSD-15 15×22 60 5.567
E-SJSD-19 19×26 -0.1~0.4 -0.1~0.2 75 6.802
E-SJSD-25 25×33 100 10.68

※本製品を正しくお使い頂くために、必ず「ご使用上の注意」をお読みください。  本表はホース性能が維持される範囲のものです。

特長・機能

導電性  導電性樹脂と金属繊維のハイブリットシステムでチューブの長さに関わらず、安定した電気抵抗値(導電性:消散性等級)を実現。※消散性とは導電性の中でも電気抵抗値Rが1KΩ≦R<1MΩの規格の中に入る静電気の除電に適した電気抵抗値の等級。
ガイドラインに準拠 ホースの電気抵抗値がISO 8031、およびIEC/TS 60079-32-1:2013(爆発性雰囲気 パート32-1:静電気の危険のためのガイドライン)に準拠。
耐薬品性 内層は4フッ化系フッ素樹脂(ETFE系)のため、ほとんどの薬品に耐性があります。
非粘着性  内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
バキューム対応  ポンプの吸い込み(負圧)でも圧送でも使用でき、曲げ保形性に優れます。
可塑剤フリー  溶出物質の原因となる可塑剤を一切含まないノンオイル素材を採用しています。
グリーン調達  RoHS指令に対応。
安全性  専用継手との組合せで、チューブ・継手の選定ミスによる事故が予防できます。
UVカット  E-SJDは、紫外・可視光不透過性に優れます。(第三者試験結果、UVカット率:99%以上)※試験値であり、数値を保証するものではありません。

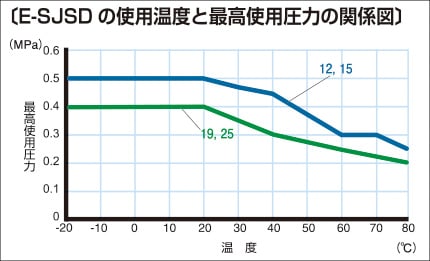

使用温度と最高使用圧力の関係

e_sjsd_gurafu - image

導電ライン入りホースと導電スーパー柔軟フッ素ホースシリーズの違い

e_sjsd_douden-1 - imageホース内面全体が導電性フッ素樹脂(ETFE)で構成されているため、金属継手をホースに挿入して接地すれば、ホース全体の帯電防ぎます。

e_sjsd_doudenhikaku2-1024x271 - image

内外面の導電ライン入りホースの構造
部分的に導電樹脂ラインがホースの内外面に施されているホースは、スプレーガンなどの端末機器の静電気を除去はできるが、導電樹脂部分以外は、絶縁体になるため、ホースの帯電を防ぐことはできません。



導電スーパー柔軟フッ素スプリング/E-SJSD専用継手

E-SJSD-JOINT_set690 - image

製品リーフレット・参考図面のご依頼

製品の詳細データをリーフレットにてご確認いただけます。製品のリーフレット(参考図面もあり)をご希望の場合は、下記よりお問合せをお願いいたします。
