・補強糸入りホースのため、ホース内面でシールする継手を使用してください。
・ホース外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
・弊社製品のご使用の際は、ホームページ・総合カタログ等で、必ず『ご使用上の注意』をご確認ください。
・耐薬品性については、ホームページ・総合カタログに掲載している『耐薬品データ』をご確認ください。
・当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身でご判断をお願いいたします。
・積層構造の製品のため、内層が流体に対する耐性を有していても、使用条件(高温、高圧等)によっては内層を透過し、中間層・外層が膨潤・劣化することがあります。
・規格以外のサイズ、長さ、着色品などもオーダーメイドで生産可能です。弊社までお問い合わせください。

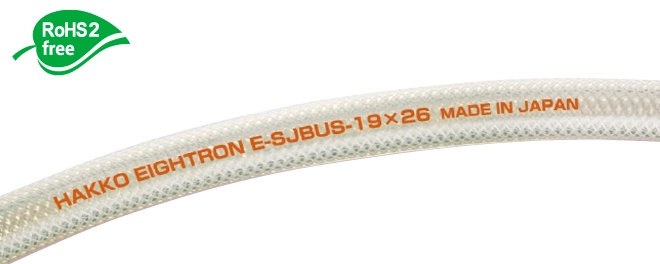

スーパー柔軟フッ素ホース(ウルトラソフト) E-SJBUS
柔軟性が最大約40%UP!
ホースの柔軟性と耐薬品性を追求した究極のスーパーホース。
■流体
■用途
●塗装機器、印刷機器の有機溶剤、塗料などの移送用として●理化学実験機器等の薬液移送用として
●半導体関連機器フラットパネル製造装置の薬品移送用として
●飲料・食品機械の飲料・食品移送用として
●バイオ燃料(BDF)などの脂肪酸工ステル類の移送用として
●産業廃粟物の化学廃液の移送用として
●アルコール類・化粧品・薬品の移送用として
●医療機器、内視鏡などの薬液移送用として
●燃料電池製造設備の薬液・純水の移送用として
●塗料・接着剤の充填ライン
●香料、着色料、添加剤の充填ライン
●クリーンルームの工アー配管として
●ビス、金属粉、ワークなどの紛体、固体の移送用として
■機能
■特徴

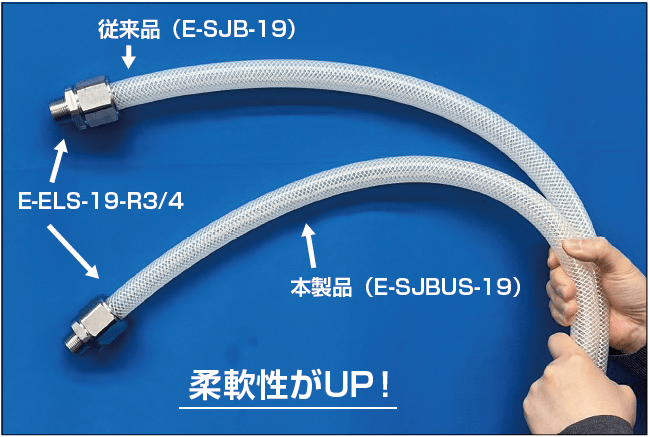

●柔軟性…従来品「E-SJB」に比べて柔軟性が最大約40%UP!抜群の作業性・施工性を誇ります。
●耐薬品性…内層は4フッ化系フッ素樹脂(ETFE系)のため、ほとんどの薬品に耐性があります。
●折れ難さ…市販のフッ素半層チューブと比較して折れ難く、折れてもある程度復元します。
●非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
●耐磨耗性…内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます。
●低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料・化粧品用途に適しています。
●高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
●楽々力ット…1メートル問隔でホースに長さ印刷があるので力ットが簡単です。
●透明性…ホース内面の洗浄度合が見やすい透明色。
●専用継手…専用継手との組み合せで、ホース・継手の選定ミスによる事故が予防できます。
●グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
●食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合
※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)への適合につきましては、下記をご参照ください。
*改正食品衛生法(令和2年6月1日施行)について
■お困りごと事例
■ お困りごと事例集
製造現場の改善事例をまとめた資料を下記よりダウンロードいただけます。
■規格

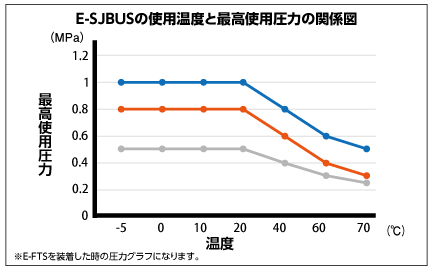

型番 | 定尺 | 内径×外径 | 使用圧力 | 許容曲げ半径 |
at20℃ | at20℃ | |||
m | mm | MPa | mm | |
E-SJBUS-19 | 20 | 19 × 26 | 0~1.0 | 135 |
E-SJBUS-25 | 25 × 33 | 0~0.8 | 175 | |
E-SJBUS-32 | 32 × 41 | 0 ~ 0.5 | 225 | |
E-SJBUS-38 | 38 × 48 | 265 |
・使用温度範囲:-5~70℃
・色調:クリアー

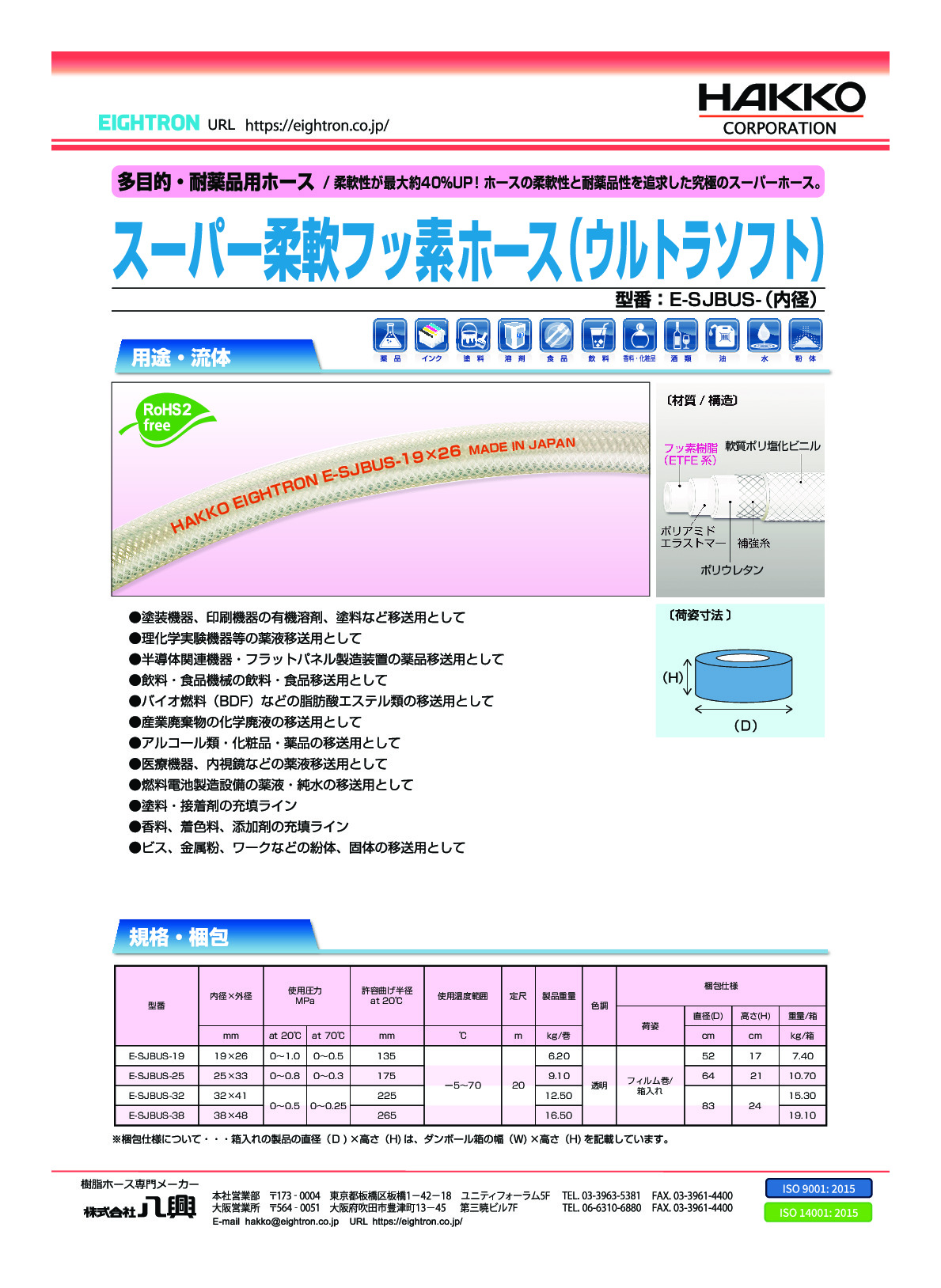

※この表は、製品仕様の一部を抜粋したものです。より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。

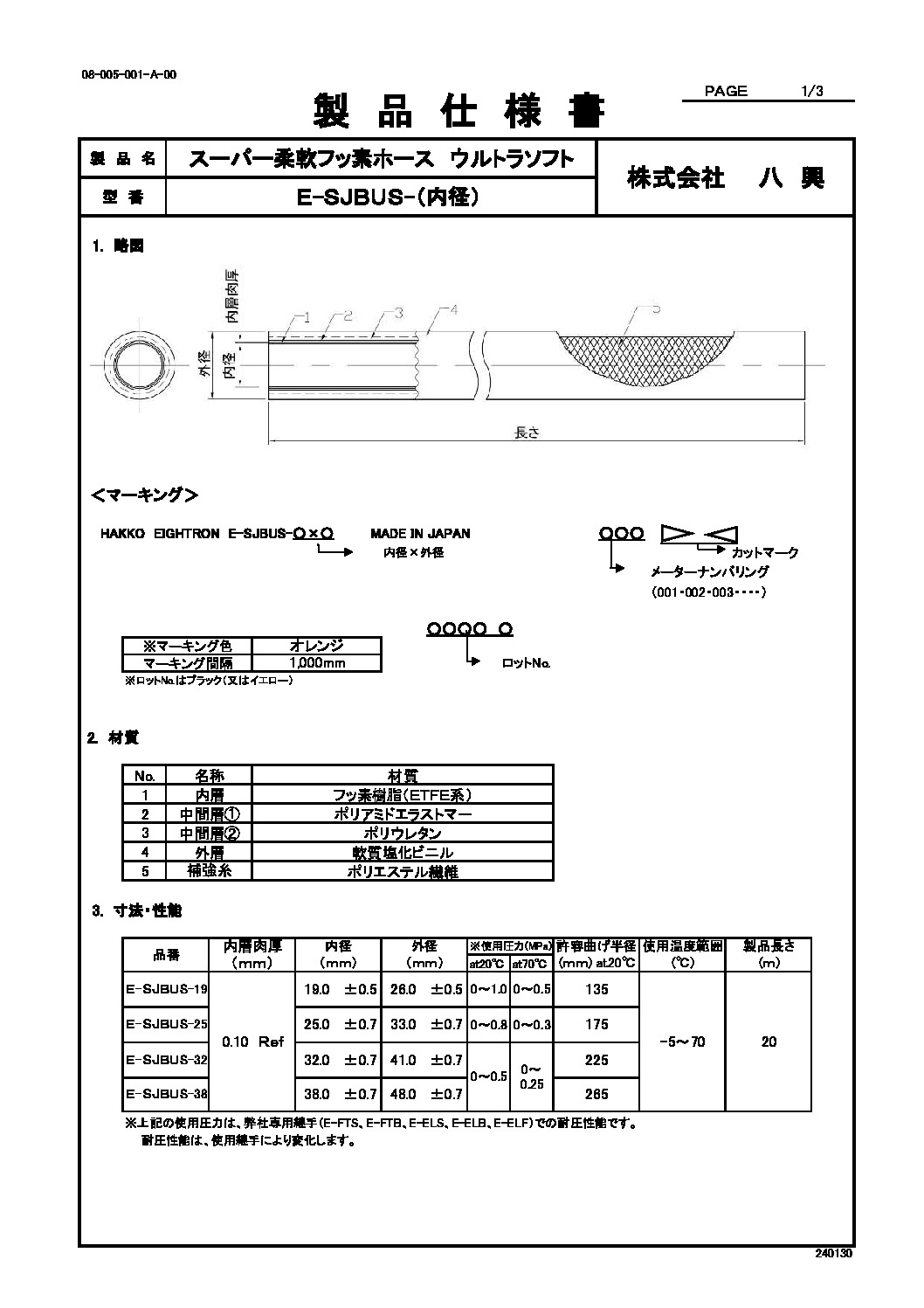

◆当製品のご使用上の注意は、製品仕様書をご確認ください。
■技術資料

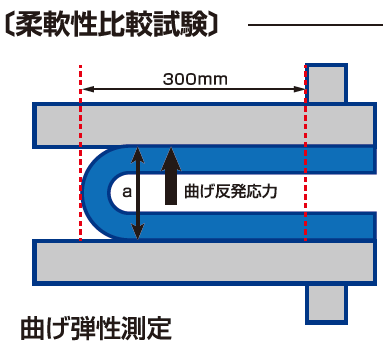

図のようにホースをU字に曲げた際に発生する弾力性を測定する。
※a間距離:530mm
試料名 | 曲げ弾性(N/200mm) |
E-SJBUS-38 | 17 |
E-SJB-38(従来品) | 28 |
●試験結果
E-SJBUS-38は、従来品E-SJB-38よりも曲げ弾性値が約40%低下した。
※上記結果は、E-SJBUS-38が柔軟性の面で従来品E-SJB-38よりも優れていることを示します
※試験値であり保証値ではありません
E-SJシリーズ 浸出試験データ
項目 | 浸出溶媒 | 結果 | 定量下限 |
蒸発残留物 | イソプロピルアルコール | 10mg/L以下 | 10mg/L |
非イオン界面活性剤 | 純水 | 検出せず | 0.005mg/L |
フェノール類 | 純水 | 検出せず | 0.0005mg/L |
有機物(TOC) | 純水 | 検出せず | 0.3mg/L |
測定方法
項目 | 測定方法 |
蒸留残留物 | 重量法 |
非イオン界面活性剤 | 固相抽出・吸光光度法 |
フェノール類 | 固相抽出・誘導体化・ガスクロマトグラフ質量分析法 |
有機物〔全有機炭素(TOC)の量〕 | 全有機炭素計測法 |
■専用継手
品名 | 材質・特長 |
エイトロックフェルール・PFAライニング[E-ELF-PFA] | ● 耐腐食性…エイトロックフェルールの継手本体内面にPFA樹脂をライニングすることにより、金属NGな流体も安心してご使用になれます。 |
エイトロックフェルール[E-ELF] | ・材質:SCS16(本体)、SCS13(リング、ナット)、POM(スリーブ) |
エイトロックS[E-ELS] | ・材質:SUS304(本体、リング、ナット)、POM(スリーブ) |
エイトロックB[E-ELB] | ・材質:真鍮 カドミウム75ppm以下(本体、リング、ナット)、POM(スリーブ) |
エイトニップルS[E-FTS] | ・材質:SUS316L(耐腐食性に優れるSUS316Lを使用) |
エイトニップルB[E-FTB] | ・材質:真鍮 カドミウム75ppm以下 |
