エイトロックフェルール E-ELF

product_title_elf - image

フェルール継手のニュースタンダード登場!
HAKKOホース専用継手で簡単・安心・安全接続 !!

btr_24s - image

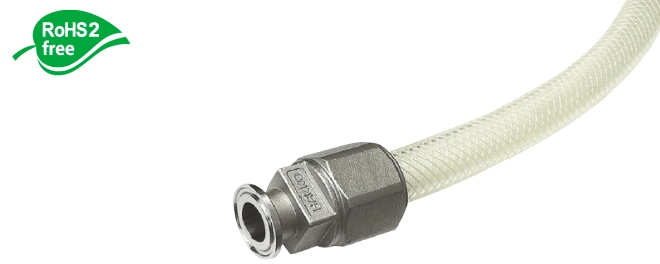

エイトロックフェルール継手

e-elf - image
eightlockf02 - image
型番 適合ホースサイズ
内径×外径(mm)
継手規格 寸法(mm) 標準重量
g/個
交換用
スリーブ
A B C L 2面幅 HEX
 E-ELF-19-15A

19×26 15A 34 27.5 17.5 60 30 41 310 E-EL-19-SL
 E-ELF-19-1S 1S 50.5 43.5 23 60 30 41 350
 E-ELF-25-1S 25×33 1S 50.5 43.5 23 67 36 46 410 E-EL-25-SL
 E-ELF-32-1.5S 32×41 1.5S 50.5 43.5 35.7 80 46 55 630 E-EL-32-SL



eightlockf05 - image
eightlockf03 - image
メリット1.継手の再使用が可能
袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の再使用が可能です。
メリット2.液溜りが少ない衛生的な継手
HAKKOホース専用設計の液溜りが少ないニップル形状で、衛生的な流体搬送を実現します。また、継手材質には腐食に強いSCS16(SUS316L相当=接液面)を採用しています。
メリット3.ノン・ゴムパッキンシール
本体の内面がフラットで、ゴムパッキンを使用していないため、パッキンからの溶出物の心配がありません。接液部の材質SCS16(SUS316L相当)は多くの食品や薬品、溶剤に耐性があります。

eightlockf04 - image

warning - image エイトロックフェルールはHAKKOホース専用ジョイントです。
エイトロックフェルールはHAKKOホース(適用ホース:E-PDB、E-SJB、E-SJSP、E-TB、E-STB、E-SF、E-KYS、E-KYC)の専用ジョイントです。
エイトロックフェルールに装着して性能を満足するように適用ホースを設計・管理しています。
絶対に「適用ホース以外のホース」及び「他社ホース」を装着しないで下さい。
適用ホース以外のホース及び他社ホースを装着すると、漏れ・破裂等の事故が発生する恐れがあります。

■エイトロックフェルール 取付要領

toritsukef02 - image

toritsukef03 - image

■各型番の挿入位置

型 番 挿入位置(a)
E- ELF-19-15A 11mm
E- ELF-19-1S 11mm
E- ELF-25-1S 13mm
E- ELF-32-1.5S 16mm
eightlock07 - image
※ホースを差し込む前に、あらかじめ挿入位置に
印(挿入マーク)を付けると確実に取り付けられます。
arrow02 - image



toritsukef04 - image

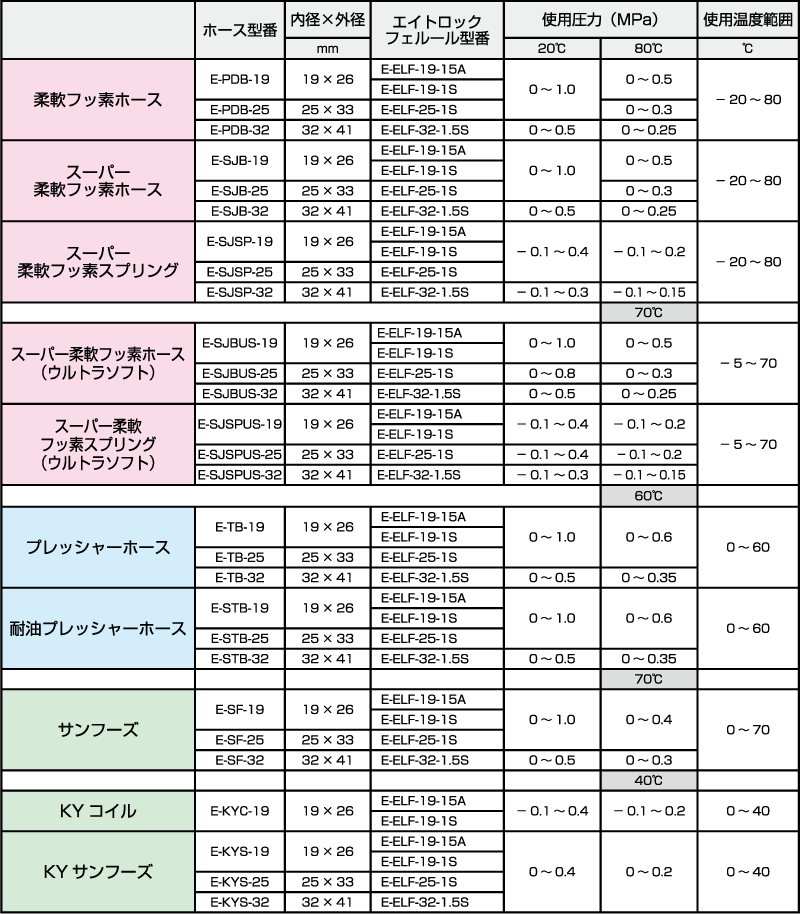

E-ELF エイトロックフェルールシリーズ 適用ホースセット規格

柔軟フッ素ホース

ホース型番 内径×外径 継手型番 使用圧力 MPa
使用温度範囲
mm エイトロックフェルール 20℃ 80℃
E-PDB-19 19×26 E-ELF-19-15A
E-ELF-19-1S
0~1.0 0~0.5 -20~80
E-PDB-25 25×33 E-ELF-25-1S 0~0.3
E-PDB-32 32×41 E-ELF-32-1.5S
0~0.5
0~0.25

スーパー柔軟フッ素ホース

ホース型番 内径×外径 継手型番 使用圧力 MPa
使用温度範囲
mm エイトロックフェルール 20℃ 80℃
E-SJB-19 19×26 E-ELF-19-15A
E-ELF-19-1S
0~1.0 0~0.5 -20~80
E-SJB-25 25×33 E-ELF-25-1S 0~0.3
E-SJB-32 32×41 E-ELF-32-1.5S
0~0.5
0~0.25

スーパー柔軟フッ素スプリング

ホース型番 内径×外径 継手型番 使用圧力 MPa
使用温度範囲
mm エイトロックフェルール 20℃ 80℃
E-SJSP-19 19×26 E-ELF-19-15A
E-ELF-19-1S
-0.1〜0.4 -0.1~0.2 -20~80
E-SJSP-25 25×33 E-ELF-25-1S
E-SJSP-32 32×41 E-ELF-32-1.5S
-0.1~0.3
-0.1~0.15

プレッシャーホース

ホース型番 内径×外径 継手型番 使用圧力 MPa
使用温度範囲
mm エイトロックフェルール 20℃ 60℃
E-TB-19 19×26 E-ELF-19-15A
E-ELF-19-1S
0~1.0 0~0.6 0~60
E-TB-25 25×33 E-ELF-25-1S
E-TB-32 32×41 E-ELF-32-1.5S 0~0.5 0~0.35

耐油プレッシャーホース

ホース型番 内径×外径 継手型番 使用圧力 MPa
使用温度範囲
mm エイトロックフェルール 20℃ 60℃
E-STB-19 19×26 E-ELF-19-15A
E-ELF-19-1S
0~1.0 0~0.6 0~60
E-STB-25 25×33 E-ELF-25-1S
E-STB-32 32×41 E-ELF-32-1.5S 0~0.5 0~0.35

サンフーズ

ホース型番 内径×外径 継手型番 使用圧力 MPa
使用温度範囲
mm エイトロックフェルール 20℃ 70℃
E-SF-19 19×26 E-ELF-19-15A
E-ELF-19-1S
0~1.0 0~0.4 0~70
E-SF-25 25×33 E-ELF-25-1S
E-SF-32 32×41 E-ELF-32-1.5S 0~0.5 0~0.3

KYサンフーズ

ホース型番 内径×外径 継手型番 使用圧力 MPa
使用温度範囲
mm エイトロックフェルール 20℃ 40℃
E-KYS-19 19×26 E-ELF-19-15A
E-ELF-19-1S
0~0.4
0~0.2
0~40
E-KYS-25 25×33 E-ELF-25-1S
E-KYS-32 32×41 E-ELF-32-1.5S

KYコイル

ホース型番 内径×外径 継手型番 使用圧力 MPa
使用温度範囲
mm エイトロックフェルール 20℃ 40℃
E-KYC-19 19×26 E-ELF-19-15A
E-ELF-19-1S
-0.1~0.4
-0.1~0.2
0~40

※KYサンフーズ、KYコイルの使用圧力・使用温度範囲は、エイトロックフェルール装着時には、ホース単体の性能と異なりますので、ご注意下さい。
