PEEK（カーボン強化）ナット締め継手 AL
吉田智貴
耐熱性・耐薬品性・機械的強度に優れたPEEK製ナット締め継手です。
SUS継手と比較して1/5以下の重量のため取り扱いが容易です。
柔軟性に富んだ八興積層チューブとセット使用で、安全・安心です。
※RoHS2指令適合
■流体
■用途
●薬液輸送ユニット●精密機器
●医療機器
●半導体
●水処理
●冷却ユニット
●印刷機器
■機能
耐溶剤性
非塩ビ
耐薬品性
非フタル酸
超軽量
バンドレス継手
RoHS 2 Free
耐熱100℃
-
特徴・規格
-
技術資料
-
関連製品
■特徴
●軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。
●耐熱性…PEEK材は、樹脂の中でも優れた耐熱性を有します。
●耐薬品性…継手材質は、カーボン入りPEEK樹脂（ポリエーテルエーテルケトン＋炭素繊維）のため、酸・アルカリ・有機溶剤など幅広い薬品に対して優れた耐性を有します。
●機械的強度…引っ張り・衝撃に強いスーパーエンプラのPEEK材に、炭素繊維を配合することで、更なる機械的強度の向上を実現しています。
■規格

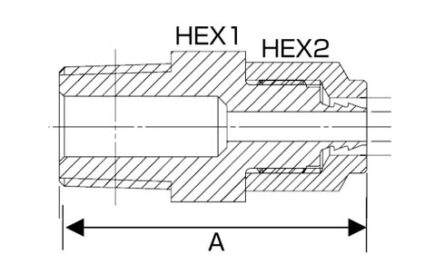

| 型番 | ネジ規格 | 推奨チューブ 内径×外径（mm） | 寸法（mm） | 製品重量 g/個 | 色調 | ||
| A | HEX1 | HEX2 | |||||
| AL-010401CP | R1/8 | 2.0×4.0 | 28 | 12 | 10 | 2.0 | ブラック |
| AL-010602CP | R1/4 | 4.0×6.0 | 33 | 14 | 14 | 5.0 | |
| AL-010802CP | R1/4 | 6.0×8.0 | 36.5 | 16 | 16 | 6.0 | |
■技術資料
耐薬品データ
| 薬品名 | AL継手 | E-SJ | E-PD | E-KYT |
| PEEK | ETFE系 | PVDF系 | TPO系 | |
| 酢酸（30％） | ○ | ○ | ○ | ○ |
| 硫酸（40％） | ○ | ○ | ○ | ○ |
| クロム酸（40％） | ○ | ○ | ○ | × |
| メタノール | ○ | ○ | ○ | ○ |
| エタノール | ○ | ○ | ○ | ○ |
| エチレングリコール | ○ | ○ | ○ | ○ |
| アセトアルデヒド | ○ | ○ | ○ | △ |
| アセトン | ○ | ○ | × | ○ |
| メチルエチルケトン | ○ | ○ | △ | × |
| N-メチル-2-ピロリドン | ○ | ○ | × | - |
| アンモニア水（10％） | ○ | ○ | ○ | - |
| 酢酸エチル | ○ | ○ | × | △ |
| ジエチルエーテル | ○ | ○ | ○ | - |
| テトラヒドロフラン | ○ | ○ | × | ○ |
| クロロホルム | ○ | ○ | ○ | △ |
| ベンゼン | ○ | ○ | ○ | △ |
| トルエン | ○ | ○ | ○ | △ |
| ガソリン | ○ | ○ | ○ | × |
※表中記号の意味
○：使用可
△：十分な確認が必要
×：使用不可
ー：データ無し
※この耐薬品データは参考データであり、実使用を保証するものではありません。ご使用環境、条件、期間等によっては、判定が○であっても適さない場合があります。ご使用の可否は、ご使用者様のご判断でお願いいたします。
性能評価試験（継手とチューブのマッチング評価）
当ページよりダウンロード可能な製品リーフレットをご参照ください。
スーパー柔軟フッ素チューブ（透明） E-SJ
スーパー柔軟フッ素チューブ（ウルトラソフト） E-SJUS
スーパー柔軟フッ素チューブ（エコフレンドリー）E-SJECO
スーパー柔軟フッ素チューブ ブラック E-SJ-BK
スーパー柔軟フッ素チューブ・ブラック（ウルトラソフト）E-SJUS-BK
柔軟フッ素ホース（チューブタイプ） E-PD
オレフィンバリアチューブ E-BTO

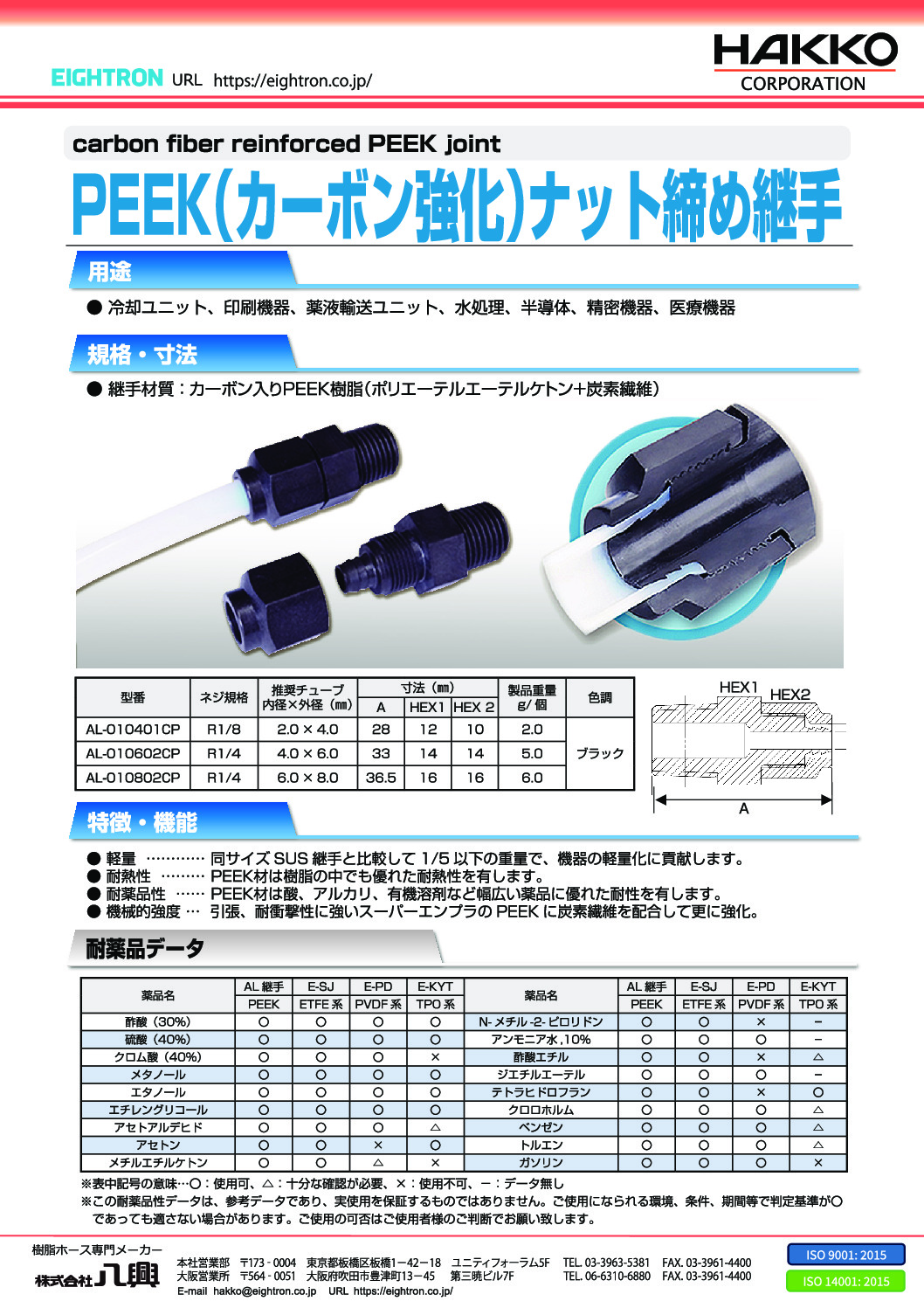

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。
