ロボット用チューブ・ホース

産業用ロボット内に組み込まれるチューブ・ホースに求められる要求特性は、下記の通り、多岐に渡ります。

・繰り返し曲げ性能
・耐キンク性
・内面平滑性(=流体、エアー搬送量のロス低減、ばらつき平準化)
・機械的強度
・衛生性

八興の柔軟フッ素ホースシリーズは、独自の積層技術により高レベルの柔軟性、平滑性、耐キンク性を保持しています。
ロボット業界において要求される上記特性に適合した各種製品をラインナップしていますので、是非ともご検討ください。

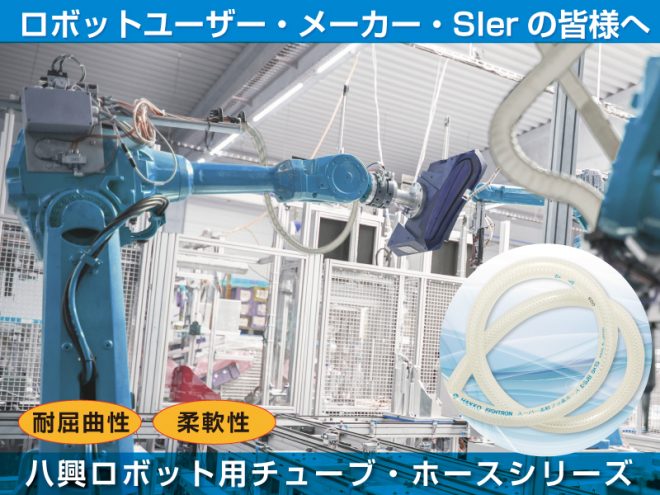

ロボティクス チューブ

導入メリット:ロボットユーザー様・ロボットメーカー様・SIer様

1.省スペース化(柔軟性・耐キンク性)

・八興の柔軟フッ素ホースシリーズは、積層構造により市販のフッ素ホースよりも高い柔軟性を保持しており、 ロボットユニット内の限られたスペース内でも十分に配置することができます

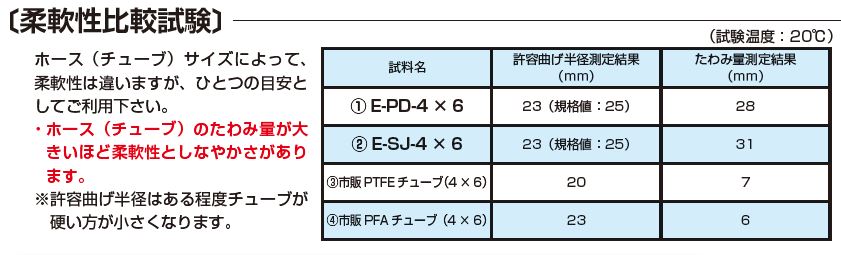

柔軟性比較

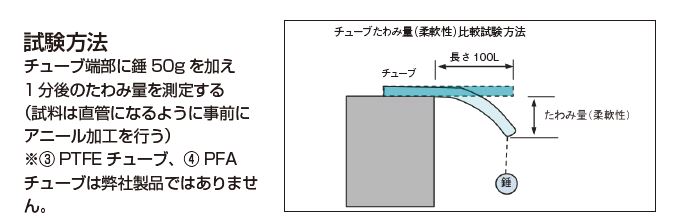

試験方法

市販のフッ素チューブに比べて、柔軟フッ素チューブシリーズが柔軟性に優れている点をご確認いただけます。



2.耐久性(繰り返し曲げ性能)

・柔軟性、機械的強度に優れており、ロボットワーク部分で生じる繰り返しの曲げに長期間耐えることができます

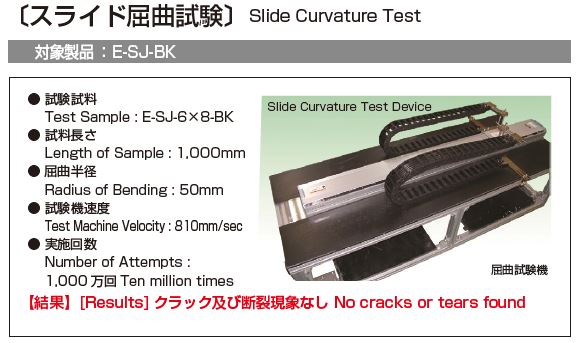

スライド屈曲データ

















3.ロス低減・ばらつき平準化(内面平滑性)

内層のフッ素樹脂は撥水性・非粘着性に富み、内面平滑性に優れています。
流体が内面に残留したり、吐出量がばらついたりするリスクを低減することで、ロス低減・平準化を実現します。
また、耐磨耗性にも優れているため、スラリー状の化学薬品にも耐性があります。

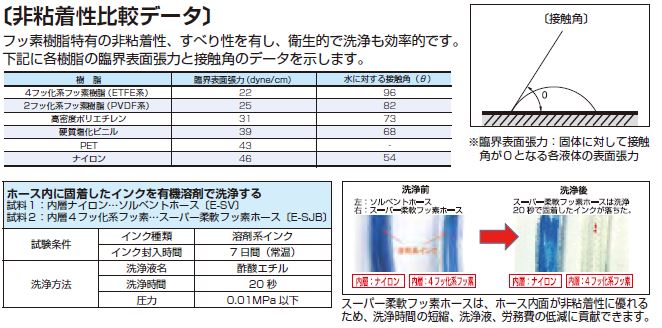

非粘着性比較データ

4.衛生性

●柔軟フッ素ホースシリーズ
・低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています
・高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています
・食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34 年厚生省告示第370 号)に適合しています
・グリーン調達…RoHS2に適合しています (directive 2011/65/EU:RoHS2)
※「KYシリーズ」は、軟質ポリ塩化ビニルよりも高い衛生性を保持しています

導入事例

ImPACT 採用事例


総合科学技術・イノベーション会議(CSTI)が主導するImPACTプログラム「タフ・ロボティクス・チャレンジ」では、未知で想定外の極限災害現場で、遠隔自律ロボットが「タフ」に緊急情報収集・人命救助・復旧作業・予防対策ができるための、高度ロバスト屋外ロボティクス基盤技術を開発することを目的としています。
※タフ・ロボティクス・チャレンジ…東北大学教授 田所 ImPACTプログラム・マネージャ

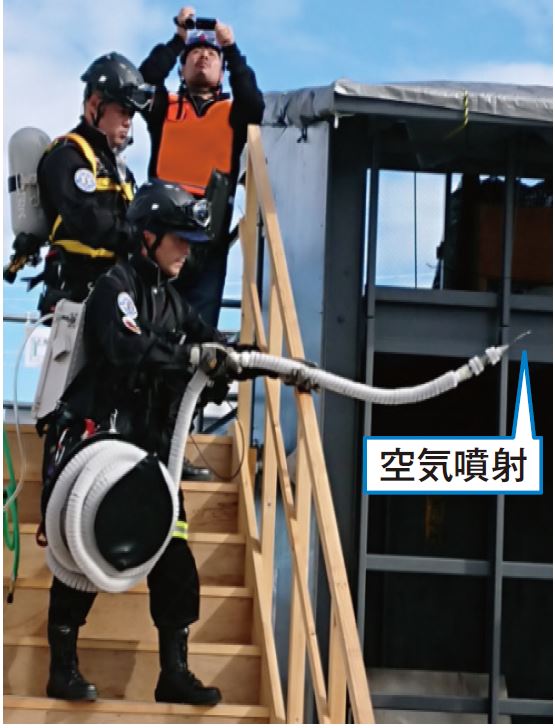

ロボットチューブ 使用写真

<機能>
倒壊家屋などの瓦礫の奥深くまで探査するヘビ型ロボット
●瓦礫を乗り越えて奥深く捜索
 ・高い挿入性と踏破能力
 ・先端浮上による段差乗り越え
 ・胴体の繊毛振動による全身推進

●被災者の発見と状況確認
 ・先端カメラによる要救助者の発見
 ・先端マイクとスピーカによる遠隔会話

●空気噴射で先端が持ち上がり、瓦礫を乗り越える





ロボット導入 関連情報

<何のためのロボット導入?>

昨今、国内の大多数の業種に共通した経営課題として挙げられるテーマのひとつに「人材不足・育成難」があります。
この解決方法として、様々な統計資料(中小企業白書、各種2次データ)では「労働生産性の向上」が挙げられています。
この「労働生産性の向上」のために、各種生産設備へのロボット導入、という取り組みがトレンドとなっています。
また、ロボット化により、過酷な作業を女性や高齢者でも対応可能なものとすることで、人材不足解消を図ることができます。

<ロボット導入実証事業> ※所轄:経済産業省

・2015年2月に日本経済再生本部において決定された「ロボット新戦略」では、「ロボット革命」の実現に向けて、我が国として「世界一のロボット利活用社会」を目指すこととしています。
「ロボット導入実証事業」は、そのような幅広い分野でロボットが活用される社会の実現に向けて、ものづくり・サービスの分野のうち、これまでロボットが活用されてこなかった領域におけるロボット導入の実証や検証(FS)を進めていくための事業です。

・「ロボット導入実証事業」は、一般社団法人日本ロボット工業会(Japan Robot Association :JARA)<※経済産業省 所轄>が推進しており、ロボット導入に関連する企業に対し、コストの補助を行う事業です。
詳細および諸条件等は、下記WEBサイトをご参照ください。

●ロボット活用ナビ(一般社団法人 日本ロボット工業会(JARA)

●ロボット導入実証事業

対象製品

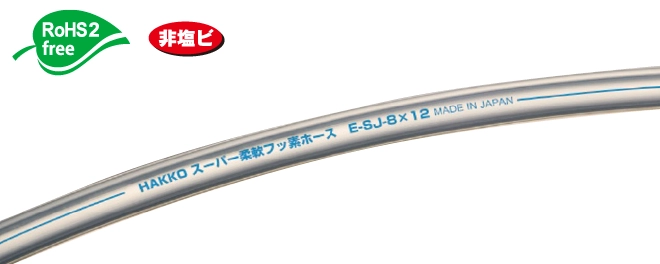

●スーパー柔軟フッ素チューブ(透明) E-SJ

image-E-SJ01

E-SJ

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●スーパー柔軟フッ素チューブ・クリアブルー E-SJ-CBU

image-E-SJ-CBU01

E-SJ-CBU

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●スーパー柔軟フッ素チューブ ブラック E-SJ-BK

image-E-SJ-BK01

E-SJ-BK

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
柔軟性
UVカット
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

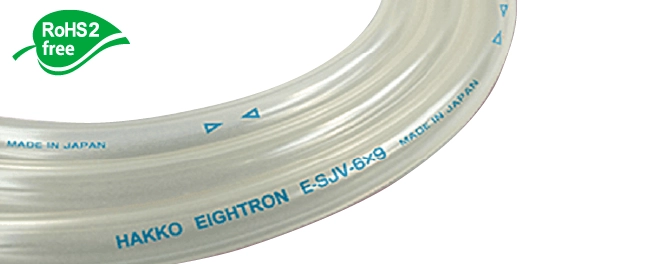

●スーパー柔軟フッ素ソフトチューブ E-SJV

image-E-SJV01

E-SJV

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ6~8mm

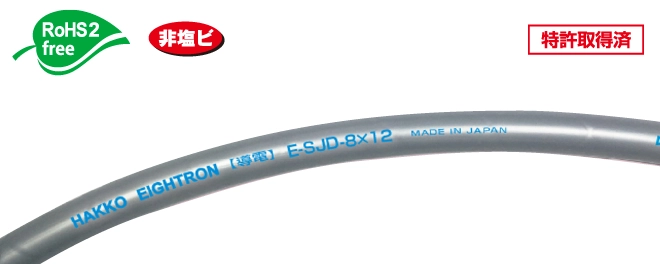

●導電スーパー柔軟フッ素チューブ E-SJD

image-E-SJD01

E-SJD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
耐油性
折れにくい
耐アルコール

内径サイズ: φ6~8mm

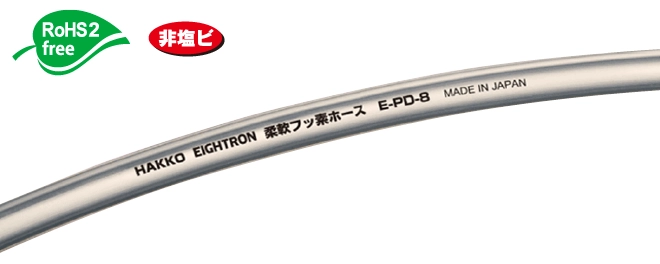

●柔軟フッ素ホース(チューブタイプ) E-PD

image-E-PD01

E-PD

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
柔軟性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●KYチューブ E-KYT

image-E-KYT01

E-KYT

非塩ビ
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
耐アルコール

内径サイズ: φ2~8mm

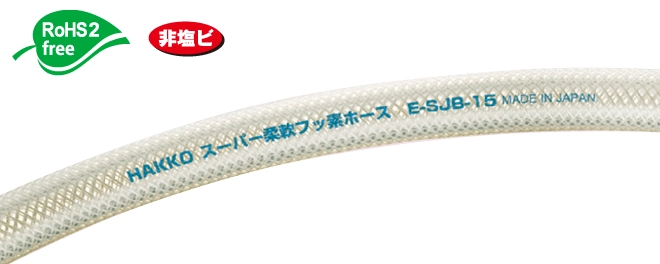

●スーパー柔軟フッ素ホース(補強糸入りタイプ) E-SJB

image-E-SJB01

E-SJB

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ9~38mm

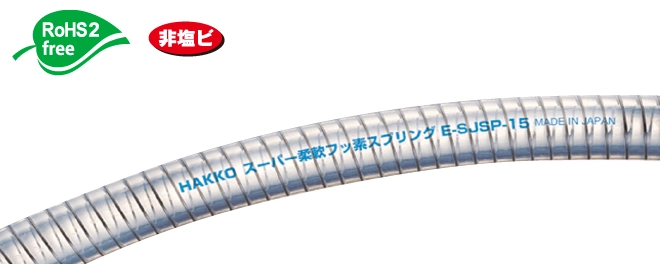

●スーパー柔軟フッ素スプリング E-SJSP

image-E-SJSP01

E-SJSP

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
バキューム
透明性
耐油性
折れにくい
耐寒性
耐アルコール

内径サイズ: φ12~38mm

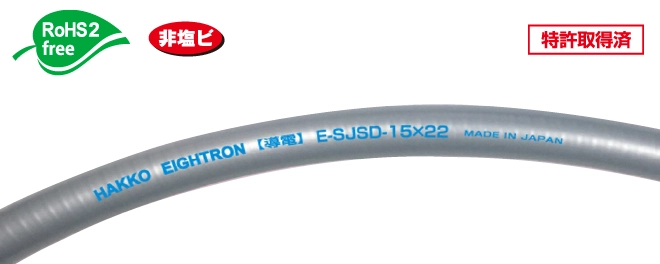

●導電スーパー柔軟フッ素スプリング E-SJSD

image-E-SJSD01

E-SJSD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
バキューム
耐油性
折れにくい
耐アルコール

内径サイズ: φ12~25mm

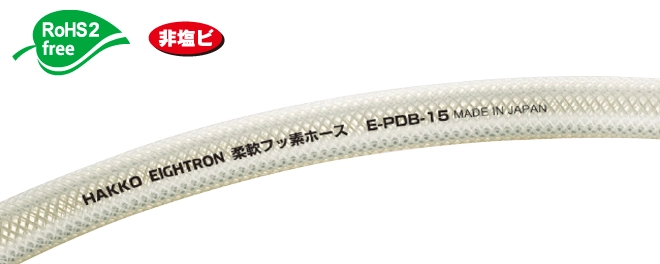

●柔軟フッ素ホース(補強糸入りタイプ) E-PDB

image-E-PDB01

E-PDB

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
耐圧性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ9~50mm

●KYサンフーズ E-KYS

image-E-KYS01

E-KYS

非塩ビ
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
酒類・醸造
耐アルコール

内径サイズ: φ6~50mm

●エイトロックフェルール E-ELF

image-E-ELF01

E-ELF

サニタリー接続
洗浄性
SCS16

内径サイズ: φ19~32mm

●柔軟フッ素ホースシリーズ フェルール継手加締品

image-E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F01

E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F

非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
サニタリー接続
洗浄性

内径サイズ: φ19~38mm

オーダーメイド製品のご案内

上記以外でも、ご要望に沿ったオーダーメイド製品を製作可能です。下記問合せフォームより、お気軽にお問い合わせください。
