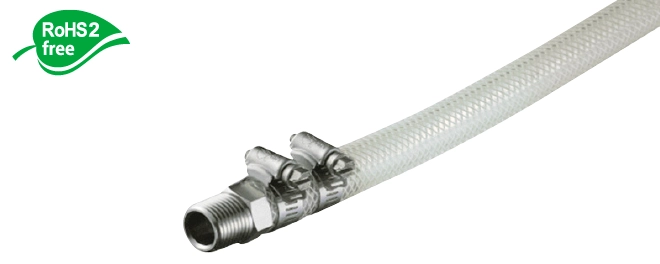

エイトニップルS　E-FTS

ホースメーカーが設計した安心、安全の耐圧ホース専用ジョイント！
エイト二ップルシリーズ

製品リーフレット CADデータ DL

■用途

●工作機械、成形機、工場設備などの配管継手
●半導体関連装置、FPD製造装置
●食品、化粧品、医薬品の製造設備
●発電所、化学薬品、廃油、廃液、有機溶剤の製造設備

■特徴

●専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合から解消。
●安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。

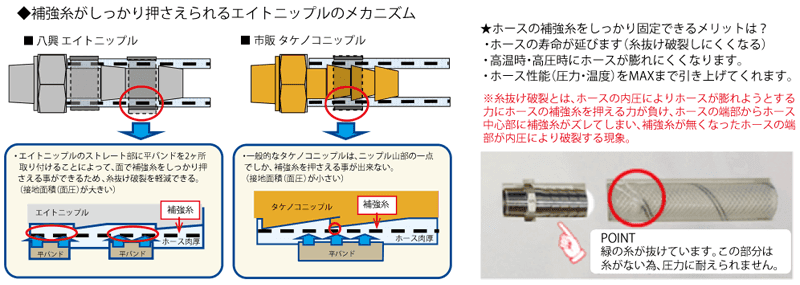

●フラット2段構造…ニップルのフラット部で平バンドを2本締めることによって、ホース耐圧性能をMAXまで発揮できます。
●耐薬品性…継手材質が SUS316L のため、耐食性に優れ、幅広い用途の流体に対応可能です。

■規格

型番	ネジ規格	適合ホース	寸法（ｍｍ）			標準重量
		内径	寸法（ｍｍ）			標準重量
		mm	A	D	HEX	g/個
E-FTS-9	R3/8	9	52	31	17	28
E-FTS-12	R1/2	12	69	42	22	57
E-FTS-15	R1/2	15	79	52	22	64
E-FTS-19	R3/4	19	89	52	27	122
E-FTS-25	R1	25	93	56	36	237
E-FTS-32	R1 1/4	32	98	61	46	318
E-FTS-38	R1 1/2	38	104	67	50	374
E-FTS-50	R2	50	109	67	60	664
