適用ホースセット時の使用圧力と使用温度範囲

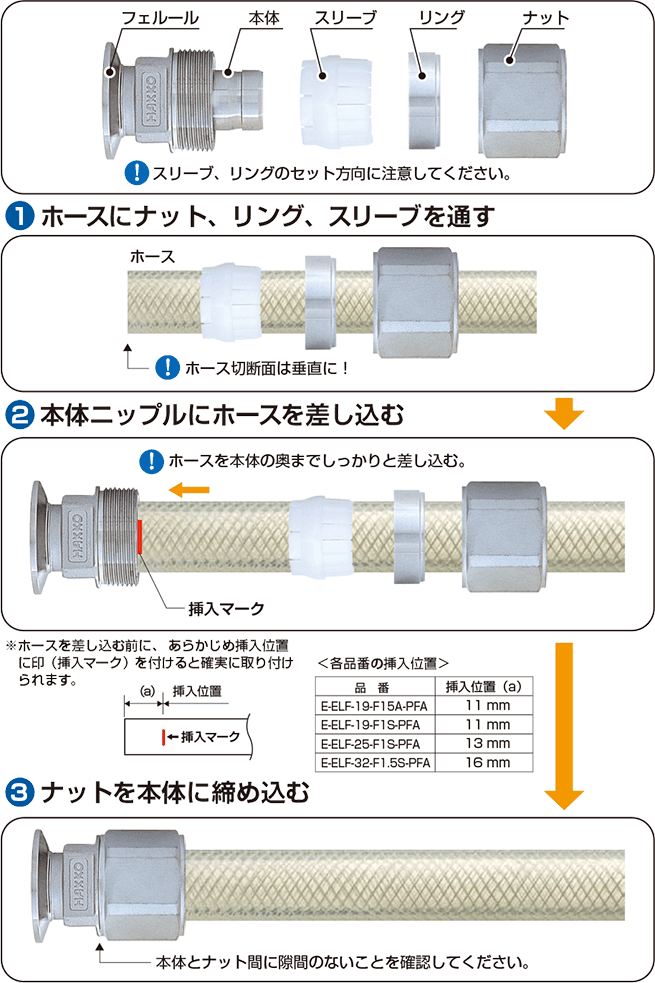

エイトロックフェルール 取付要領
取付完了

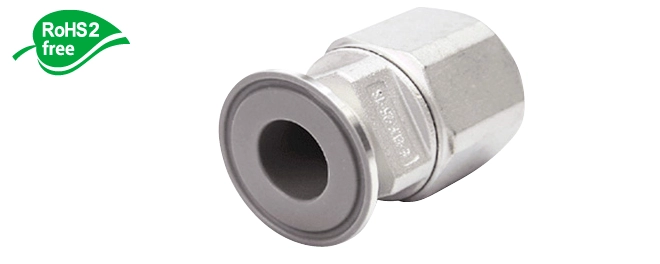

エイトロックフェルール・PFAライニング E-ELF-PFA
吉田智貴
継手の再使用が可能 & 耐腐食性アップ！フェルール継手のニュースタンダード
■流体
■用途
● 工場設備● 半導体関連装置、ＦＰＤ製造装置
● 食品、化粧品、医薬品の製造設備
● 化学薬品、有機溶剤の製造設備
■機能
サニタリー接続
洗浄性
SCS16
-
特徴・規格
-
技術資料
-
関連製品
■特徴
● 耐腐食性…エイトロックフェルールの継手本体内面にPFA樹脂をライニングすることにより、金属NGな流体
も安心してご使用になれます。
※PFAライニングはご注文後に加工いたします。納期は弊社までご確認ください。
● 継手の再使用が可能…袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の
再使用が可能です。
※エイトロックフェルールのホース交換時には、スリーブを新しい物に交換してください。

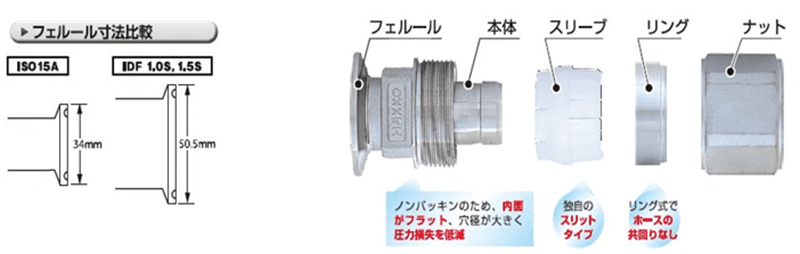

● 液溜りが少ない衛生的な継手…HAKKOホース専用設計の液溜まりが少ないニップル形状で、衛生的な流体
搬送を実現します。
● ノン・ゴムパッキンシール…本体の内面がフラットで、ゴムパッキンを使用していないため、パッキンからの溶
出物の心配がありません。
■規格
| 型番 | 適合ホースサイズ | 継手規格 | ライニング材質 | 寸法（mm） | 標準重量 | 交換用 | |||||
| 内径×外径（mm） | A | B | C | L | 2面幅 | HEX | g/個 | スリーブ | |||
| E-ELF-19-15A-PFA | 19×26 | 15A | PFA | 34 | 27.5 | 17.5 | 60 | 30 | 41 | 318 | E-EL-19-SL |
| E-ELF-19-1S-PFA | 1S | 50.5 | 43.5 | 23 | 60 | 30 | 41 | 354 | |||
| E-ELF-25-1S-PFA | 25×33 | 1S | 50.5 | 43.5 | 23 | 67 | 36 | 46 | 470 | E-EL-25-SL | |
| E-ELF-32-1.5S-PFA | 32×41 | 1.5S | 50.5 | 43.5 | 35.7 | 80 | 46 | 55 | 665 | E-EL-32-SL | |
※スリーブは、再利用できません。ホースを再度取り付ける際は、新しいスリーブと交換してください。
■技術資料
【エイトロックフェルール vs 市販フェルール継手 洗浄性比較】
※試料
・使用ホース：柔軟フッ素ホース（E-PDB-25）内径φ25×外径φ33
・使用継手：エイトロックフェルール（E-ELF-25-F1S）／ 市販フェルール継手（タケノコニップルタイプ）

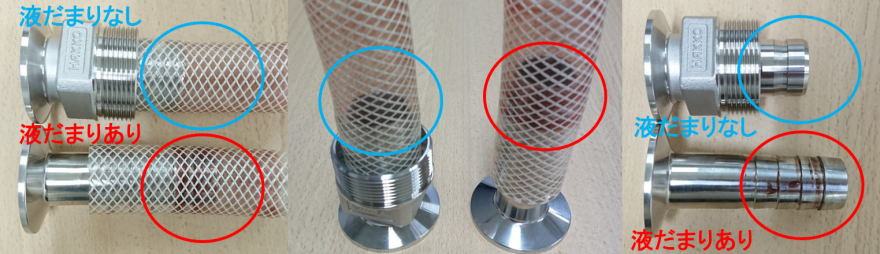

（１）毛染めムース
毛染めムースをホースに１時間封入後、水道水のみで流水洗浄したのち、
ニップル先端部とホース接続部分の液溜りの有無を確認した。

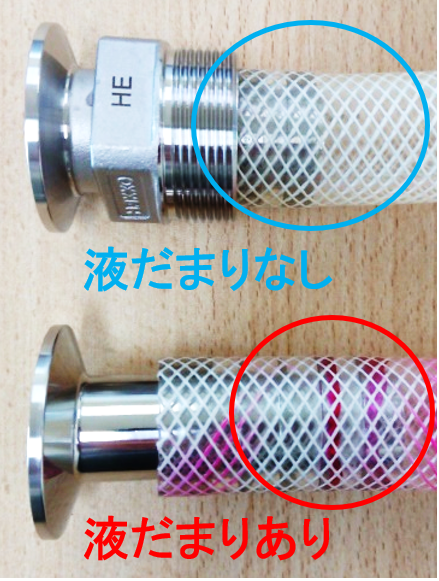

（２）歯垢液
歯垢液をホースに１ｈ封入後、水道水のみで流水洗浄したのち、
ニップル先端部とホース接続部分の液溜りの有無を確認した。
＜結果＞
八興のエイトロックフェルールは、各々の流体での液溜りを目視確認できなかった。
→衛生性向上、流量ロスの低減を実現！
スーパー柔軟フッ素ホース（補強糸入りタイプ） E-SJB
スーパー柔軟フッ素ホース（ウルトラソフト） E-SJBUS
スーパー柔軟フッ素スプリング E-SJSP
スーパー柔軟フッ素スプリング（ウルトラソフト）E-SJSPUS
柔軟フッ素ホース（補強糸入りタイプ） E-PDB

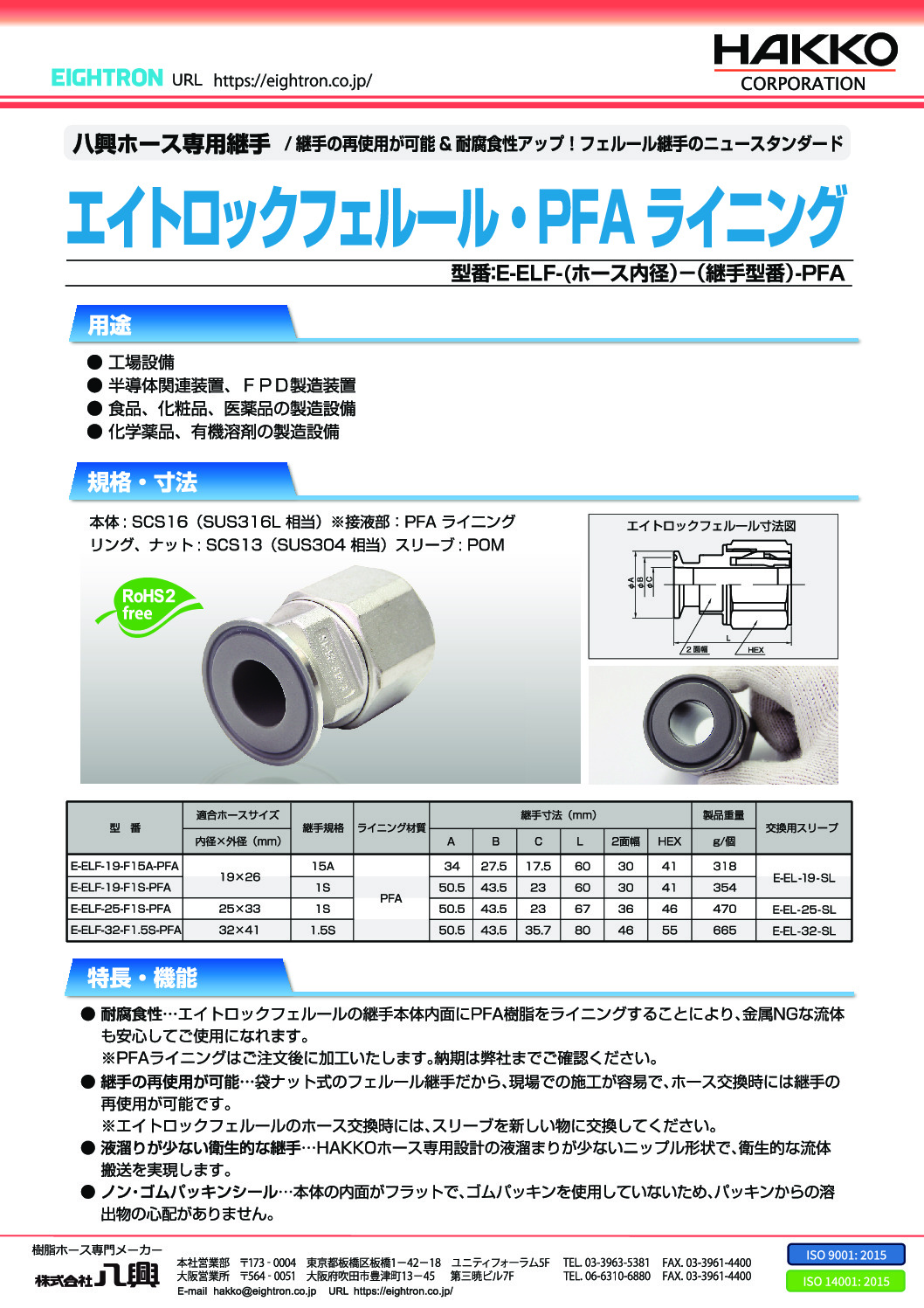

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。
エイトロックフェルール・PFAライニングは、八興ホース専用継手です。
- エイトロックフェルール・PFAライニングシリーズに装着して性能を満足させるように適用ホースを設計、公差管理をしております。
※絶対に適用ホース以外のホースを装着しないでください。
適合ホース：柔軟フッ素ホース[E-PDB]、スーパー柔軟フッ素ホース[E-SJB]、スーパー柔軟フッ素スプリング[E-SJSP]、プレッシャホース[E-TB]、耐油プレッシャーホース[E-STB]、 サンフーズ[E-SF]、KYサンフーズ[E-KYS]、KYコイル[E-KYC]
※適合ホース以外のホース及び他社ホースを装着すると、漏れ、破裂等の事故が発生する恐れがあります。
- エイトロックシリーズの耐薬品性は耐薬品データをご確認ください。
- ホースセット（ホースをニップルに挿入しナットを締付ける）は、常温（20℃±10℃）で行ってください。
- KYサンフーズ[E-KYS]、KYコイル[E-KYC]は、エイトロックシリーズの装着時の使用温度範囲と使用圧力がホース単体のスペックと異なりますのでご注意ください。
- エイトロックシリーズを再利用する際は、新しいスリーブに交換してから、ホースに取り付けてください。使用後のスリーブは再利用できません。
