image_E-ELS01
image_E-ELS02

ホースメーカーが設計した安心、安全の耐圧ホース専用ジョイント！
エイトロックシリーズ

製品リーフレット CADデータ DL

■用途

●工作機械、成形機、工場設備などの配管継手
●半導体関連装置、FPD製造装置
●食品、化粧品、医薬品の製造設備
●発電所、化学薬品、廃油、廃液、有機溶剤の製造設備

■特徴

●専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合から解消。
●安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。
●取付け作業の標準化…エイトロックシリーズはナットを奥まで締め付けるだけで誰でも均一にホースに継手を取り付けられます。タケノコニップルと違い、バンドの締め付け位置、締め付けトルク、増し締め作業の管理が不要になります。
●衛生性…エイトロックシリーズは本体とニップルが一体品のため、継手内面がフラット構造で衛生的です。
●省エネ設計…エイトロックのニップル内径は、一般的なホースニップルと比較して大きいため、流体の圧力が少なく、省エネにつながります。
●現場施工…現場で好きな長さにホースをカット、その場でアッセンブリが可能です。
●再利用可能…エイトロックシリーズはスリーブ以外、再利用できます。ホースが劣化したら、ホースと専用スリーブを交換し、継手はそのまま再利用できます。

■規格

型番ネジ規格適合ホースサイズ寸法（mm）標準重量交換用
内径×外径（mm）ABHEXg/個スリーブ
E-ELS-12-R1/2R1/212×1845.5φ1027111E-EL-12-SL
E-ELS-15-R1/2R1/215×2250φ1332153E-EL-15-SL
E-ELS-19-R3/4R3/419×2660φ1741333E-EL-19-SL
E-ELS-25-R1R125×3368φ2346448E-EL-25-SL
E-ELS-32-R1･1/4R1･1/432×4178φ3055666E-EL-32-SL

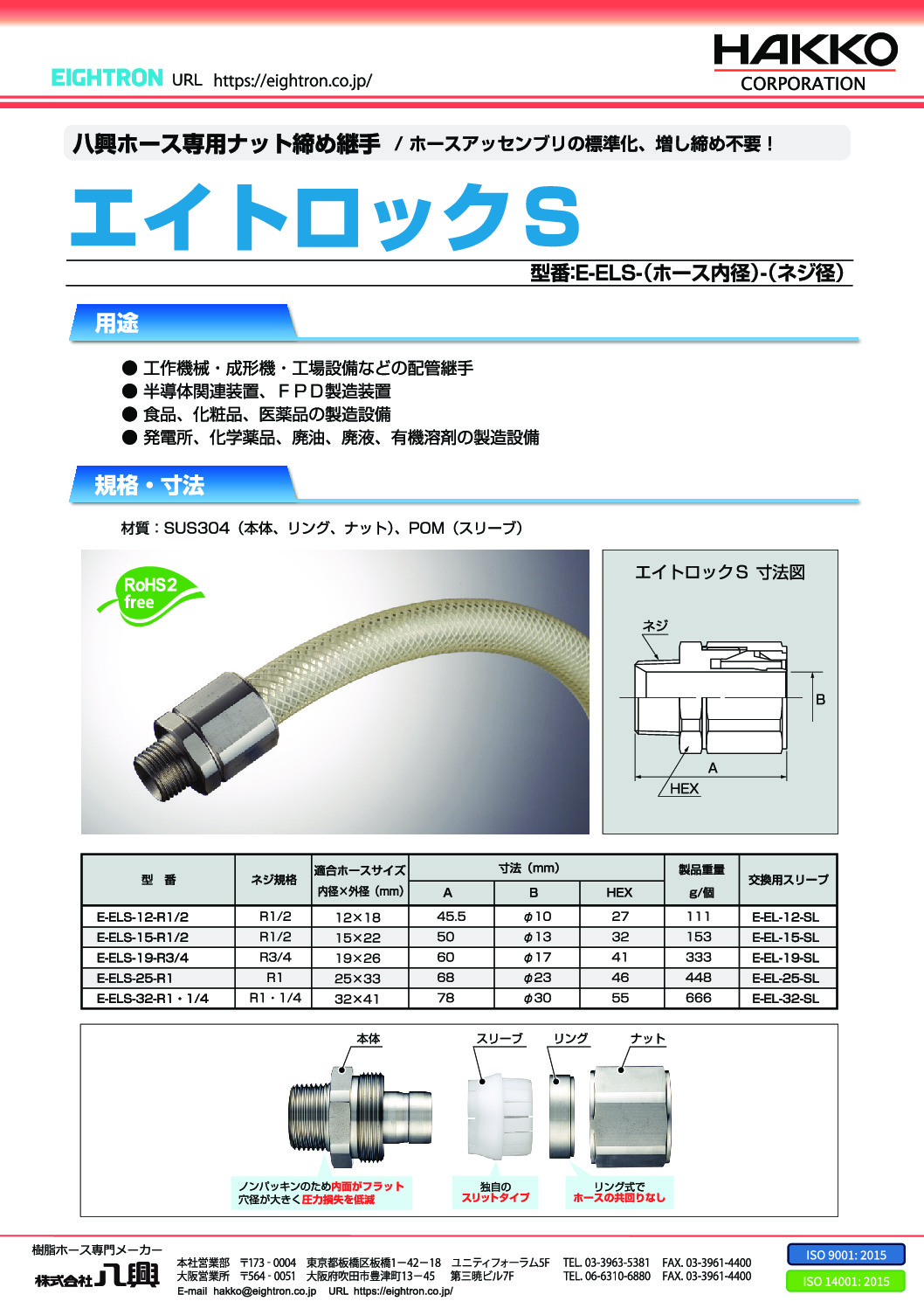

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。



エイトロックS適用ホースセット規格

適用ホース継手型番E-ELS-12-R1/2E-ELS-15-R1/2E-ELS-19-R3/4E-ELS-25-R1E-ELS-32-R1・1/4
適用ホース径12×1815×2219×2625×3332×41
E-SJBホース型番E-SJB-12E-SJB-15E-SJB-19E-SJB-25E-SJB-32
使用圧力（MPa）20℃0～1.00～1.00～1.00～1.00～0.5
80℃0～0.50～0.50～0.50～0.30～0.25
使用温度範囲℃-20～80-20～80-20～80-20～80-20～80
E-SJSPホース型番E-SJSP-12E-SJSP-15E-SJSP-19E-SJSP-25E-SJSP-32
使用圧力（MPa）20℃-0.1~0.5-0.1~0.5-0.1~0.4-0.1~0.4-0.1~0.3
80℃-0.1~0.25-0.1~0.25-0.1~0.2-0.1~0.2-0.1~0.15
使用温度範囲℃-20～80-20～80-20～80-20～80-20～80
E-SJBUSホース型番--E-SJBUS-19E-SJBUS-25E-SJBUS-32
使用圧力（MPa）20℃--0～1.00～0.80～0.5
70℃--0～0.50～0.30～0.25
使用温度範囲℃---5～70-5～70-5～70
E-SJSPUSホース型番--E-SJSPUS-19E-SJBUS-25E-SJBUS-32
使用圧力（MPa）20℃---0.1～0.4-0.1～0.4-0.1～0.3
70℃---0.1～0.2-0.1～0.2-0.1～0.15
使用温度範囲℃---5～70-5～70-5～70
E-PDBホース型番E-PDB-12E-PDB-15E-PDB-19E-PDB-25E-PDB-32
使用圧力（MPa）20℃0～1.00～1.00～1.00～1.00～0.5
80℃0～0.50～0.50～0.50～0.30～0.25
使用温度範囲℃-20～80-20～80-20～80-20～80-20～80
E-TBホース型番E-TB-12E-TB-15E-TB-19E-TB-25E-TB-32
使用圧力（MPa）20℃0～1.00～1.00～1.00～1.00～0.5
60℃0～0.70～0.70～0.60～0.60～0.35
使用温度範囲℃0～600～600～600～600～60
E-STBホース型番E-STB-12E-STB-15E-STB-19E-STB-25E-STB-32
使用圧力（MPa）20℃0～1.00～1.00～1.00～1.00～0.5
60℃0～0.70～0.70～0.60～0.60～0.35
使用温度範囲℃0～600～600～600～600～60
E-SFホース型番E-SF-12E-SF-15E-SF-19E-SF-25E-SF-32
使用圧力（MPa）20℃0～1.00～1.00～1.00～1.00～0.5
70℃0～0.50～0.50～0.40～0.40～0.35
使用温度範囲℃0～700～700～700～700～70
E-KYSホース型番E-KYS-12E-KYS-15E-KYS-19E-KYS-25E-KYS-32
使用圧力（MPa）20℃0～0.80～0.80～0.40～0.40～0.4
40℃0～0.40～0.40～0.20～0.20～0.2
使用温度範囲℃0～400～400～400～400～40
E-KYCホース型番E-KYC-12E-KYC-15E-KYC-19--
使用圧力（MPa）20℃-0.1～0.5-0.1～0.5-0.1～0.4--
40℃-0.1～0.25-0.1～0.25-0.1～0.2--
使用温度範囲℃0～400～400～40--

※KY サンフーズ、KYコイルの使用圧力・使用温度範囲は、エイトロック装着時にはホース単体の性能と異なりますのでご注意ください。

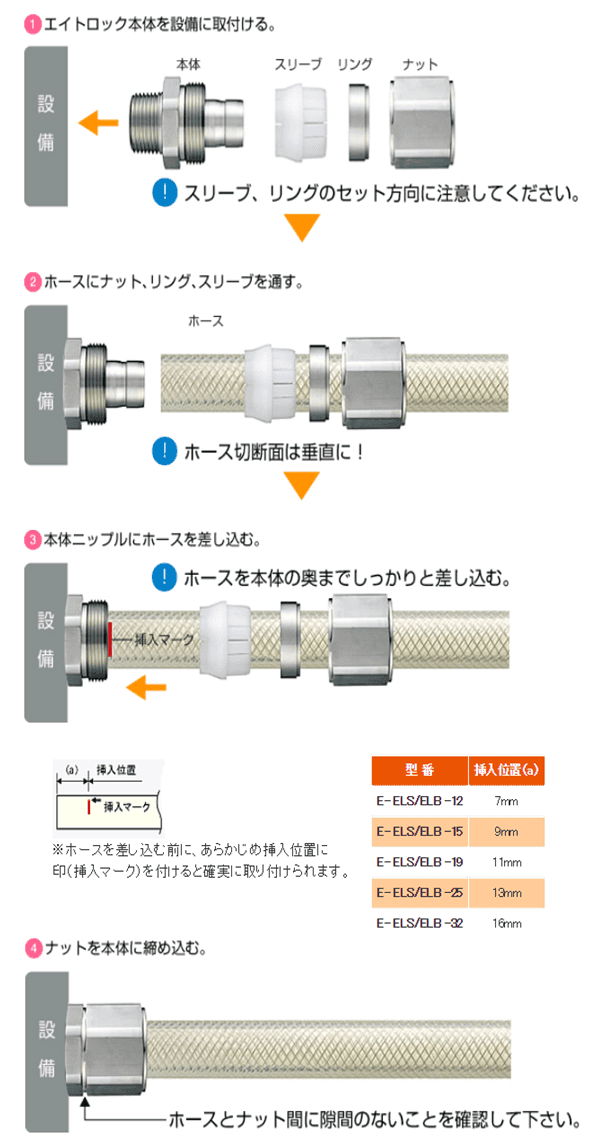

エイトロックS(E-ELS)の取付け要領

e-els04 image_エイトロックSの取付け要領

取付完了
エイトロックシリーズは、八興ホース専用継手です。
  • エイトロックシリーズ [E-ELS、E-ELB、E-ELF] は、八興ホース専用継手です。
  • エイトロックシリーズに装着して性能を満足させるように適用ホースを設計、公差管理をしております。
    ※絶対に適用ホース以外のホースを装着しないでください。

適合ホース：柔軟フッ素ホース[E-PDB]、スーパー柔軟フッ素ホース[E-SJB]、スーパー柔軟フッ素ホース（ウルトラソフト）[E-SJBUS]、スーパー柔軟フッ素スプリング[E-SJSP]、、スーパー柔軟フッ素スプリング（ウルトラソフト）[E-SJSPUS]、プレッシャホース[E-TB]、耐油プレッシャーホース[E-STB]、 サンフーズ[E-SF]、KYサンフーズ[E-KYS]、KYコイル[E-KYC]

※適合ホース以外のホース及び他社ホースを装着すると、漏れ、破裂等の事故が発生する恐れがあります。

  • エイトロックシリーズの耐薬品性は耐薬品データをご確認ください。
  • ホースセット（ホースをニップルに挿入しナットを締付ける）は、常温（20℃±10℃）で行ってください。
  • スーパー柔軟フッ素スプリングE-SJSP、スーパー柔軟フッ素スプリング（ウルトラソフト）E-SJSPUSをご使用の際は、鋼線は必ず接地してください。接地しないで使用した場合には、 鋼線が浮遊導体となり、静電気を蓄積して放電し、可燃物などに引火する恐れがあります。また、本体とナットが 導通すること（１MΩ以下であること）確認してください。
  • KYサンフーズ[E-KYS]、KYコイル[E-KYC]は、エイトロックシリーズの装着時の使用温度範囲と使用圧力がホース単体のスペックと異なりますのでご注意ください。
  • エイトロックシリーズを再利用する際は、新しいスリーブに交換してから、ホースに取り付けてください。使用後のスリーブは再利用できません。
