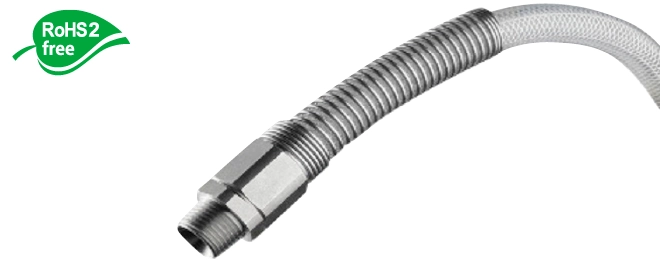

エイトロックS(ホースガイド付き) E-ELS-GN
![image_E-ELS-GN01](https://eightron.tokyo/wp-content/uploads/2024/07/d98b80fed3877cec1b3f4c5b2c281722.jpg)
![image_E-ELS-GN02](https://eightron.tokyo/wp-content/uploads/2024/07/e02c1f4e2576ea23bc0ad797f8bea339.jpg)
ホースメーカーが設計した安心、安全の耐圧ホース専用ジョイント!
ホースの折れを防止するホースガイド付き
■用途
●工作機械、成形機、工場設備などの配管継手●半導体関連装置、FPD製造装置
●食品、化粧品、医薬品の製造設備
●発電所、化学薬品、廃油、廃液、有機溶剤の製造設備
■特徴
●ホースガイド付き…継手とホースのアッセンブリ部を保護することでホースの折れを防止できます。
●専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合から解消。
●安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。
●取付け作業の標準化…エイトロックシリーズはナットを奥まで締め付けるだけで誰でも均一にホースに継手を取り付けられます。タケノコニップルと違い、バンドの締め付け位置、締め付けトルク、増し締め作業の管理が不要になります。
●衛生性…エイトロックシリーズは本体とニップルが一体品のため、継手内面がフラット構造で衛生的です。
●省エネ設計…エイトロックのニップル内径は、一般的なホースニップルと比較して大きいため、流体の圧力が少なく、省エネにつながります。
●現場施工…現場で好きな長さにホースをカット、その場でアッセンブリが可能です。
●再利用可能…エイトロックシリーズはスリーブ以外、再利用できます。ホースが劣化したら、ホースと専用スリーブを交換し、継手はそのまま再利用できます。
■規格
型番 | ネジ規格 | 適用ホースサイズ 内径×外径(mm) | 寸法(mm) | 製品重量 g/個 | 交換用スリーブ | ||
A | B | HEX | |||||
E-ELS-12-R1/2-GN | R1/2 | 12×18 | 145~160 | 10 | 27 | 210 | E-EL-12-SL |
E-ELS-15-R1/2-GN | R1/2 | 15×22 | 150~160 | 13 | 32 | 280 | E-EL-15-SL |
E-ELS-19-R3/4-GN | R3/4 | 19×26 | 190~215 | 17 | 41 | 510 | E-EL-19-SL |
E-ELS-25-R1-GN | R1 | 25×33 | 200~220 | 23 | 46 | 880 | E-EL-25-SL |
◆製品規格の詳細は、製品リーフレットをご確認ください。
■専用継手
品名 | 材質・特長 |
エイトロックS(ホースガイド付き)[E-ELS-GN] | ・材質:SUS304(本体、リング、ナット、ホースガイド)、POM(スリーブ) |
![]() |
- エイトロックS(ホースガイド付き) は、八興ホース専用継手です。
- エイトロックS(ホースガイド付き)に装着して性能を満足させるように適用ホースを設計、公差管理をしております。
※絶対に適用ホース以外のホースを装着しないでください。
適合ホース:柔軟フッ素ホース[E-PDB]、スーパー柔軟フッ素ホース[E-SJB]、スーパー柔軟フッ素ホース(ウルトラソフト)[E-SJBUS]、スーパー柔軟フッ素スプリング[E-SJSP]、スーパー柔軟フッ素スプリング(ウルトラソフト)[E-SJSUS]、導電スーパー柔軟フッ素スプリング[E-SJSD]、プレッシャホース[E-TB]、耐油プレッシャーホース[E-STB]、 サンフーズ[E-SF]、KYサンフーズ[E-KYS]、KYコイル[E-KYC]
※適合ホース以外のホース及び他社ホースを装着すると、漏れ、破裂等の事故が発生する恐れがあります。
- エイトロックシリーズの耐薬品性は耐薬品データをご確認ください。
- ホースセット(ホースをニップルに挿入しナットを締付ける)は、常温(20℃±10℃)で行ってください。
- スーパー柔軟フッ素スプリングE-SJSP、スーパー柔軟フッ素スプリング(ウルトラソフト)E-SJSPUSをご使用の際は、鋼線は必ず接地してください。接地しないで使用した場合には、 鋼線が浮遊導体となり、静電気を蓄積して放電し、可燃物などに引火する恐れがあります。また、本体とナットが 導通すること(1MΩ以下であること)確認してください。
- KYサンフーズ[E-KYS]、KYコイル[E-KYC]は、エイトロックシリーズの装着時の使用温度範囲と使用圧力がホース単体のスペックと異なりますのでご注意ください。
- エイトロックシリーズを再利用する際は、新しいスリーブに交換してから、ホースに取り付けてください。使用後のスリーブは再利用できません。
