ホースメーカーが設計した安心、安全の耐圧ホース専用ジョイント！
エイト二ップルシリーズ
材質：真鍮（カドミウム75ppm以下）　欧州RoHS指令を指針としたカドミレス対応。

製品リーフレット CADデータ DL

■用途

●工作機械、成形機、工場設備などの配管継手
●発電所、化学薬品、廃油、廃液、製造設備

特徴・規格
技術資料
関連製品

■特徴

●専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合から解消。
●安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。

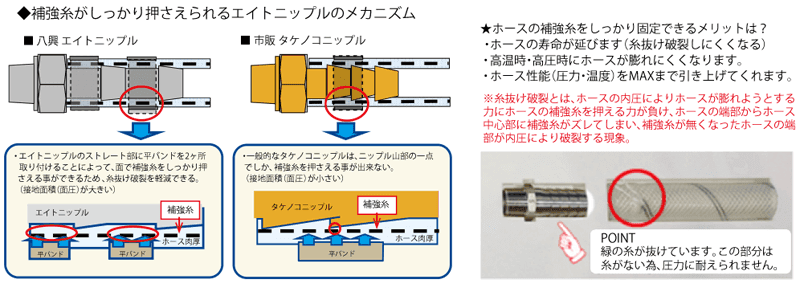

●フラット2段構造…ニップルのフラット部で平バンドを2本締めることによって、ホース耐圧性能をMAXまで発揮できます。

■規格

型番	ネジ規格	適合ホース	寸法（ｍｍ）			標準重量
		内径	寸法（ｍｍ）			標準重量
		mm	A	D	HEX	g/個
E-FTB-6	R1/4	6	50	31	14	19
E-FTB-8	R1/4	8	50	31	14	20
E-FTB-9	R3/8	9	52	31	17	29
E-FTB-10	R3/8	10	52	31	17	30
E-FTB-12	R1/2	12	69	42	22	60
E-FTB-15	R1/2	15	79	52	22	69
E-FTB-19	R3/4	19	89	52	27	132
E-FTB-25	R1	25	93	56	36	255
E-FTB-32	R1 1/4	32	98	61	46	340
E-FTB-38	R1 1/2	38	104	67	50	396
E-FTB-50	R2	50	109	67	60	696

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。

エイトニップルB 適用ホース一覧

継手型番

ホース内径（mm）

適合ホース型番

プレッシャーホース

耐油プレッシャーホース

スプリングホース

サンフーズ

KYサンフーズ

KYコイル

KYソフトブレード

柔軟フッ素ホース

スーパー柔軟フッ素ホース

スーパー柔軟フッ素スプリング

スーパー柔軟フッ素ホース（ウルトラソフト）

スーパー柔軟フッ素スプリング（ウルトラソフト）

E-FTB-6

6

E-TB-6

E-STB-6

-

E-SF-6

E-KYS-6

-

-

-

-

-

-

-

E-FTB-8

8

E-TB-8

E-STB-8

-

E-SF-8

E-KYS-8

-

-

-

-

-

-

-

E-FTB-9

9

E-TB-9

E-STB-9

-

E-SF-9

E-KYS-9

-

-

E-PDB-9

E-SJB-9

-

-

-

E-FTB-10

10

E-TB-10

-

E-SP-10

E-SF-10

E-KYS-10

-

-

-

-

-

-

-

E-FTB-12

12

E-TB-12

E-STB-12

E-SP-12

E-SF-12

E-KYS-12

E-KYC-12

-

E-PDB-12

E-SJB-12

E-SJSP-12

-

-

E-FTB-15

15

E-TB-15

E-STB-15

E-SP-15

E-SF-15

E-KYS-15

E-KYC-15

-

E-PDB-15

E-SJB-15

E-SJSP-15

-

-

E-FTB-19

19

E-TB-19

E-STB-19

E-SP-19

E-SF-19

E-KYS-19

E-KYC-19

-

E-PDB-19

E-SJB-19

E-SJSP-19

E-SJBUS-19

E-SJSPUS-19

E-FTB-25

25

E-TB-25

E-STB-25

E-SP-25

E-SF-25

E-KYS-25

-

E-OHB-25

E-PDB-25

E-SJB-25

E-SJSP-25

E-SJBUS-25

E-SJSPUS-25

E-FTB-32

32

E-TB-32

E-STB-32

E-SP-32

E-SF-32

E-KYS-32

-

-

E-PDB-32

E-SJB-32

E-SJSP-32

E-SJBUS-32

E-SJSPUS-32

E-FTB-38

38

E-TB-38

E-STB-38

E-SP-38

E-SF-38

E-KYS-38

-

E-OHB-38

E-PDB-38

E-SJB-38

E-SJSP-38

E-SJBUS-38

E-SJSPUS-38

E-FTB-50

50

E-TB-50

E-STB-50

E-SP-50

E-SF-50

E-KYS-50

-

E-OHB-50

E-PDB-50

-

-

-

-

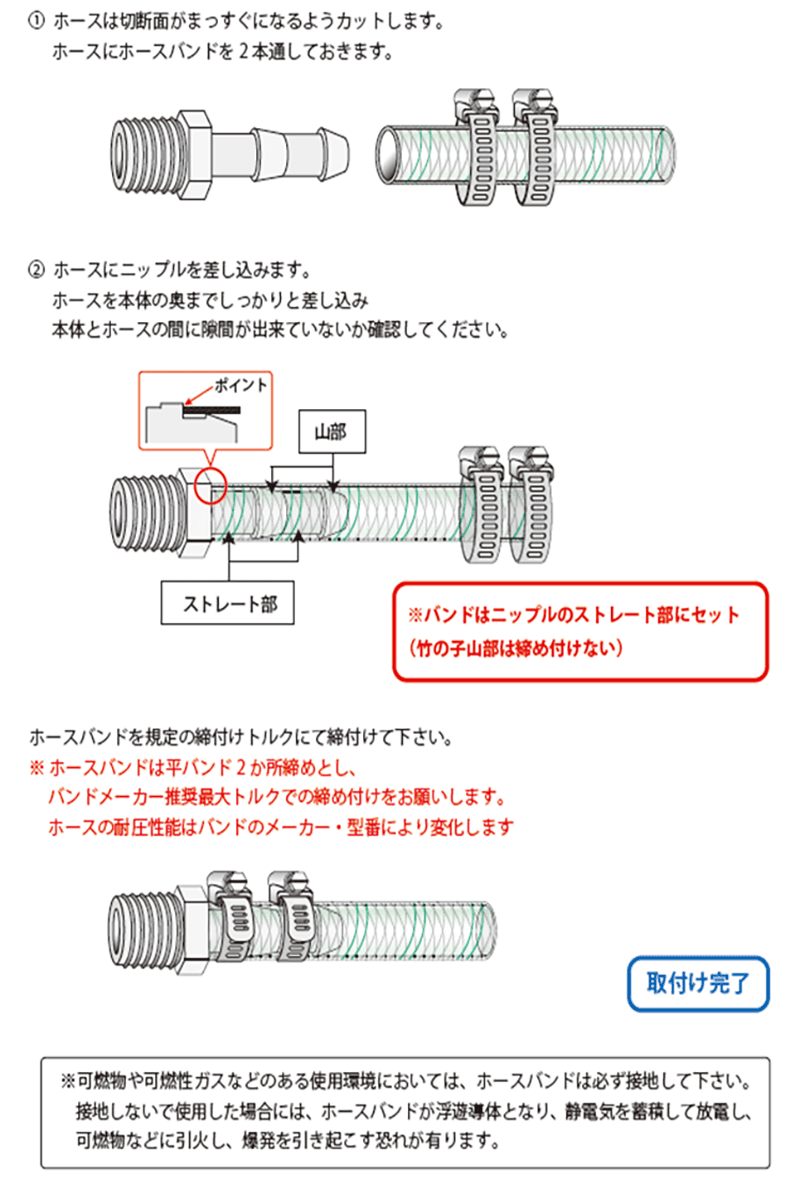

※エイトニップルシリーズは、ニップルストレート部に平バンドを２箇所取り付けてご使用ください。
※エイトニップルB、真鍮製のため、食品用途には使わないでください。
