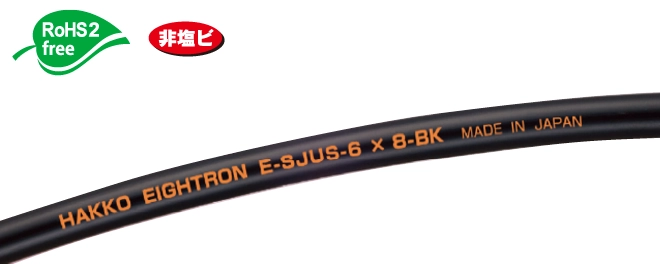

スーパー柔軟フッ素チューブ・ブラック（ウルトラソフト）E-SJUS-BK

E-SJシリーズ浸出試験データ

項目

浸出溶媒

結果

定量下限

蒸発残留物

イソプロピルアルコール

10mg/L以下

10mg/L

非イオン界面活性剤

純水

検出せず

0.005mg/L

フェノール類

純水

検出せず

0.0005mg/L

有機物（TOC）

純水

検出せず

0.3mg/L

試験概要：JIS-S 3200-7：2004「水道用器具・浸出性能試験方法」に準じて、蒸発残留物等の浸出試験を実施した。

測定方法

項目	測定方法
蒸留残留物	重量法
非イオン界面活性剤	固相抽出・吸光光度法
フェノール類	固相抽出・誘導体化・ガスクロマトグラフ質量分析法
有機物〔全有機炭素（TOC）の量〕	全有機炭素計測法

■耐薬品データ

・積層チューブ構造のため、専用継手をご使用ください。やむを得ず他社継手を使用する場合は、チューブ内面でシールする継手をご使用ください。
・チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
・弊社製品のご使用の際は、ホームページ・総合カタログ等で、必ず『ご使用上の注意』をご確認ください。
・耐薬品性については、ホームページ・総合カタログに掲載している『耐薬品データ』をご確認ください。
・当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身でご判断をお願いいたします。

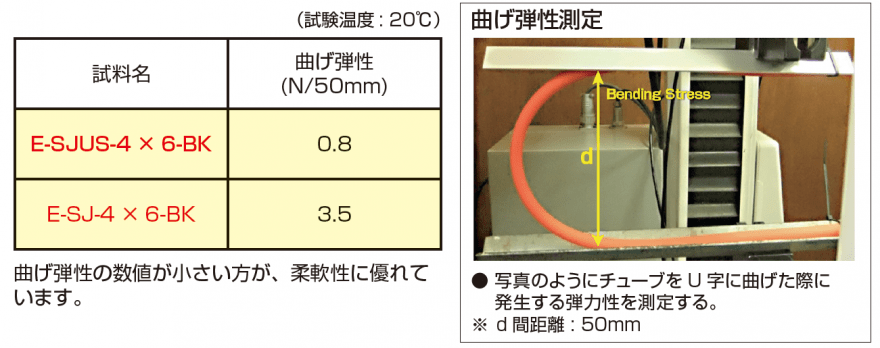

・当製品は、E-SJ-BK（スーパー柔軟フッ素チューブ・ブラック）に比べ、内層肉薄品です。
　内層が流体に対する耐性を有していても、使用条件（高温、高圧等）によっては内層を透過し、中間層・外層が膨潤・劣化することがあります。
・当製品は、保管中にチューブ表面に白い粉（樹脂中の低分子量分）がブリードすることがありますが、この成分につきましては2020年6月1日施行の「改正食品衛生法ポジティブリスト制度」に適合した材料を採用しておりますので、安全性においても問題ございません。拭き取ってご使用ください。

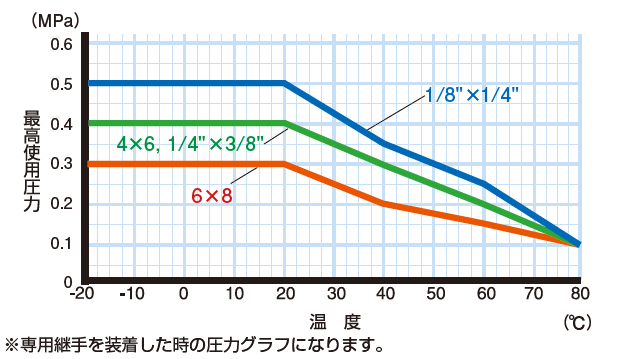

型番	定尺	内径×外径	使用圧力	許容曲げ半径
	定尺	内径×外径	at20℃	at20℃
	m	mm	MPa	mm
E-SJUS-2×4-BK	20	2×4	0～0.5	30
E-SJUS-2×4-BK	100	2×4	0～0.5	30
E-SJUS-3×5-BK	20	3×5	0～0.5	35
E-SJUS-3×5-BK	100	3×5	0～0.5	35
E-SJUS-4×6-BK	20	4×6	0～0.4	50
E-SJUS-4×6-BK	100	4×6	0～0.4	50
E-SJUS-4.3×6.4-BK	20	4.3×6.4	0～0.4	50
E-SJUS-4.3×6.4-BK	100	4.3×6.4	0～0.4	50
E-SJUS-6×8-BK	20	6×8	0～0.3	75
E-SJUS-6×8-BK	100	6×8	0～0.3	75
E-SJUS-8×10-BK	20	8×10	0～0.15	100
E-SJUS-8×10-BK	100	8×10	0～0.15	100
E-SJUS-1/8" × 1/4"-BK	20	3.18×6.35	0～0.5	50
E-SJUS-1/8" × 1/4"-BK	100	3.18×6.35	0～0.5	50
E-SJUS-1/4" × 3/8"-BK	20	6.35×9.53	0～0.4	80
E-SJUS-1/4" × 3/8"-BK	100	6.35×9.53	0～0.4	80

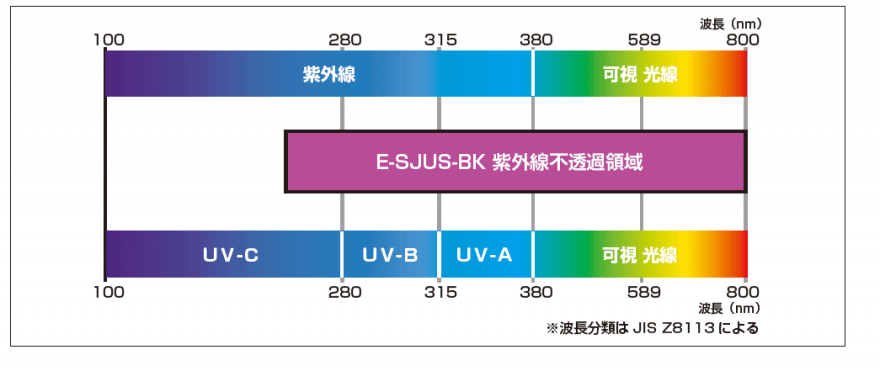

試験試料	スーパー柔軟フッ素チューブ・ブラック（ウルトラソフト）[E-SJUS-4×6-BK]
紫外線波長領域	240nm～800nm
試験装置	分光光度計 U-4100（日立製作所製）
試験結果	紫外線遮断率 99％以上

品名	材質・特長
積層チューブ専用継手[E-FTS-（内径）×（外径）-（ネジ径）]	・材質：SUS316L（本体）、SUS304（ナット）・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消・各チューブで使用温度範囲と使用圧力を明確化・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能

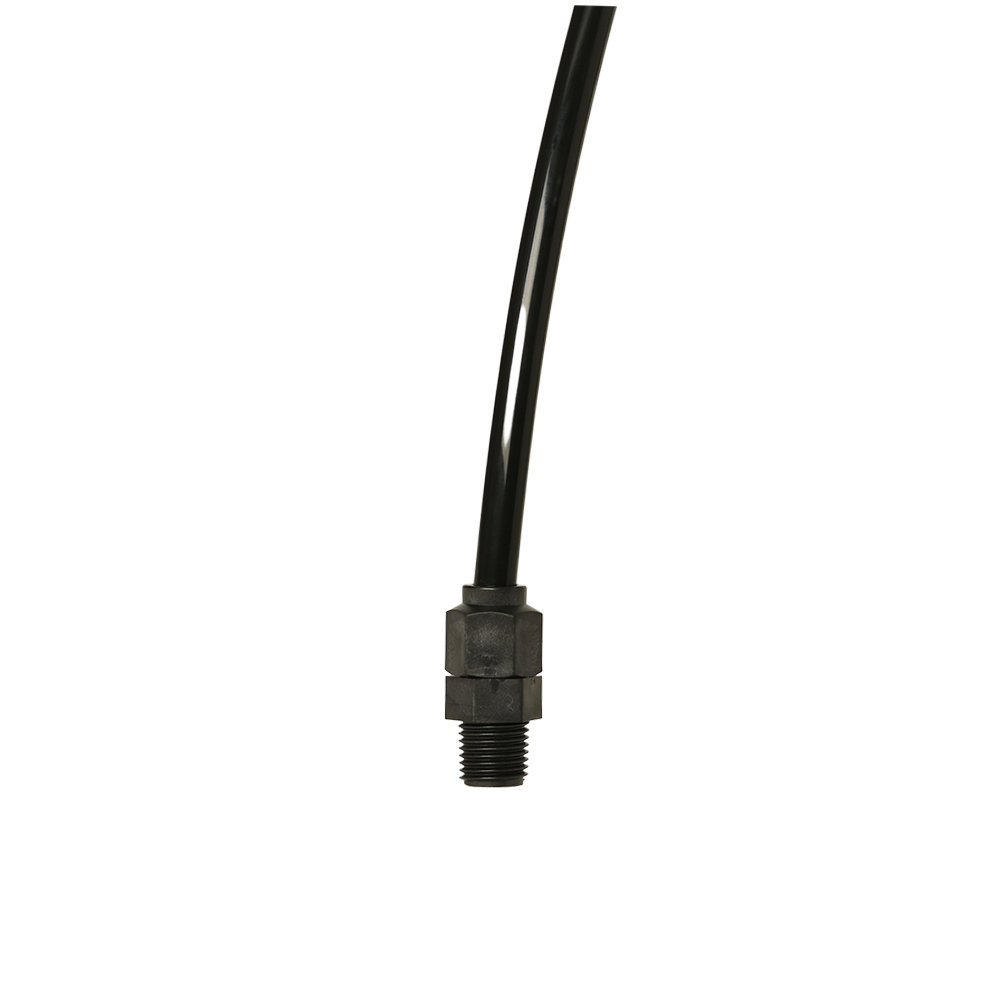

PEEK（カーボン強化）ナット締め継手[AL]	・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。・耐熱性…PEEK材は、樹脂の中でも優れた耐熱性を有します。・耐薬品性…継手材質は、カーボン入りPEEK樹脂（ポリエーテルエーテルケトン＋炭素繊維）のため、酸・アルカリ・有機溶剤など幅広い薬品に対して優れた耐性を有します。・機械的強度…引っ張り・衝撃に強いスーパーエンプラのPEEK材に、炭素繊維を配合することで、更なる機械的強度の向上を実現しています。

積層チューブ専用樹脂コネクター[コネクター（チューブ内径×外径）‐ ネジ径 ‐ 材質]	・八興積層チューブとセット使用可能：内面シール構造のため、八興の柔軟性に富んだ積層チューブとセット使用が可能・流体漏れ、継手抜けがなく安心・安全・耐薬品性：材質はPP とPFA の2 種類をラインナップ。酸・アルカリ等の腐食性のある流体にも安心して使用可能・コンパクト設計：ナットを内ネジの本体に挿入する構造でコンパクトな設計・簡単設計：接続冶具が不要なので、容易に設置・配管可能
