医療機器用ホース

内視鏡、生化学自動分析装置、歯科医療機器、人工透析機器用ホース
医療機器のホース、チューブの要求特性はさまざまですが、ひとつ共通して言えることは、樹脂配管の材質はフッ素樹脂(テフロン)チューブを選定するものの、医療機器のコンパクト化で柔軟性、取り回しの良さも要求されているケースが増えていることです。
耐薬品性、低溶出性、非粘着性といったフッ素特有の特性が求められますが、柔軟性、耐キンク性については、フッ素樹脂単層のチューブでは硬くてNGとなるケースがあります。
フッ素樹脂の耐薬品性・非粘着性+ウレタンチューブのような柔軟性、耐キンク性を有するホース、チューブ、それが柔軟フッ素ホースシリーズなのです。

技術資料

e-pd 使用温度と最高使用圧力の関係図
【非粘着性比較データ】…フッ素樹脂特有の非粘着性、滑り性を有し、衛生的で洗浄も効率的です。八興柔軟フッ素チューブに採用されているETFE系、PVDF系のフッ素樹脂は、他材質(高密度ポリエチレン、塩化ビニル、PET、ナイロン)よりも非粘着性に優れています。 【ガスバリヤー性比較データ】柔軟フッ素チューブ(E-PD)の内層PVDF系フッ素樹脂はガスバリヤー性に非常に優れた材質です。ガス、酸素、窒素、炭酸ガス等の代表的な気体に関し、ガスバリヤー性を評価した結果、PVDF系フッ素樹脂は、ポリエチレンよりも優れた性能を発揮しました。 【インク洗浄性評価】ホース内に固着したインクを有機溶剤で洗浄した結果、スーパー柔軟フッ素ホースは、ホース内面が非粘着性に優れるため、洗浄時間の短縮、洗浄液使用量、労務費の低減に貢献できます。(試験条件…インク種類:溶剤系インク、インク封入時間:7日間、洗浄液名:酢酸エチル、洗浄時間:20秒、圧力:0.01MPa以下) 試料:①スーパー柔軟フッ素ホース(E-SJB)②ソルベントホース(E-SV)※内層ポリアミド
【柔軟性比較試験】・試験方法:チューブ端部に錘50gを加え1分後のたわみ量を測定する(試料は直管になるように事前にアニール加工を行う) 試料:①柔軟フッ素チューブ(E-PD-4×6)②スーパー柔軟フッ素チューブ(E-SJ-4×6)③市販PTFEチューブ(4×6)④市販PFAチューブ(4×6) 結果:八興の柔軟フッ素チューブシリーズは、市販PTFEチューブ・PFAチューブよりも柔軟性に優れていることを確認しました。

採用事例

問題点:フッ素樹脂(テフロン)単層チューブでは硬くて折れる
内視鏡メーカーA社から、八興にチューブ選定の相談があった。
新しい内視鏡の開発に柔軟性と滑り性のあるチューブを探していた。
チューブ内面がフッ素樹脂でテフロンチューブより曲げ半径が小さく、折れにくいチューブを探していた。

八興からの提案・解決策
チューブ内面が2フッ化系フッ素樹脂の「柔軟フッ素ホース(チューブタイプ)」【E-PD】を提案し、サンプル提供した。
柔軟フッ素ホース(チューブタイプ)は、内層:フッ素樹脂、外層:ウレタン系エラストマーの2層構造である。
チューブ内面の平滑性、耐薬品性はフッ素樹脂とほぼ同じで、外層はウレタンチューブと同じ柔軟性のある素材を採用しているため、チューブが柔らかく、折れにくい、また折れても復元する。
ユーザー様での評価結果でも、平滑性、耐薬品性、柔軟性すべてOKとなり、採用となった。

柔軟フッ素チューブ(E-PD)は、内層2フッ化フッ素樹脂(PVDF系)のため、耐薬品性に優れています。また、外層がウレタン樹脂のため、柔軟性・透明性を有し、省スペース配管・視認性の面で市販フッ素ホースに対し、優位性があります。

医薬品・医療機器業の皆さま

八興の柔軟フッ素ホースシリーズは、医療機器関係での実績が多く、特に柔軟性を必要とする樹脂配管で機能を求められる場合に選定されます。
柔軟フッ素ホースシリーズは、チューブ内面のすべり性、透明性、耐薬品性、低溶出性、ガスバリア性など、多くの特性を有するマルチ用途のチューブです。
また、規格品に無い口径、色調などもお打合せの上、受注生産対応いたします。

対象製品

●スーパー柔軟フッ素チューブ(透明) E-SJ

image-E-SJ01

E-SJ

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~9mm / 1/8"~3/8"

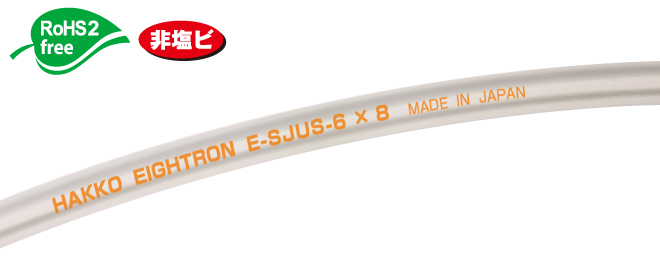

●スーパー柔軟フッ素チューブ(ウルトラソフト) E-SJUS

image-E-SJUS01

E-SJUS

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
洗浄性
透明性
耐油性
折れにくい
非フタル酸
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
ソフト性
スーパーソフト性
耐摩耗性

内径サイズ: φ2~8mm / φ1/8”~1/4"

●スーパー柔軟フッ素チューブ(帯電防止) E-SJAST

image- E-SJAST01

E-SJAST

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
柔軟性
洗浄性
透明性
耐油性
折れにくい
非フタル酸
軽量
帯電防止

内径サイズ: φ4~φ8

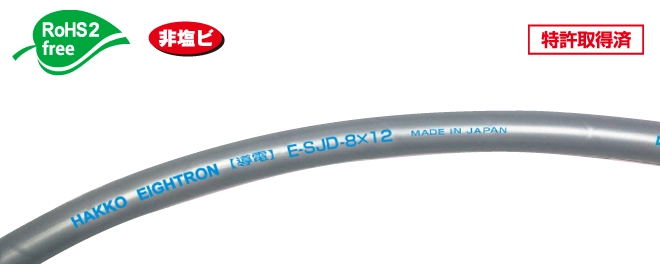

●導電スーパー柔軟フッ素チューブ E-SJD

image-E-SJD01

E-SJD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
耐油性
折れにくい
耐アルコール

内径サイズ: φ4~8mm

●柔軟フッ素ホース(チューブタイプ) E-PD

image-E-PD01

E-PD

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
柔軟性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●耐熱ソフトチューブ100℃ E-HRT

image-E-HRT01

E-HRT

非塩ビ
耐薬品性
食衛適合
柔軟性
透明性
RoHS 2 Free
スーパーソフト性
耐熱100℃

内径サイズ: φ4~6mm

●柔軟フッ素ホース(チューブタイプ) E-PD

image-E-PD01

E-PD

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
柔軟性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●スーパー柔軟フッ素ホース(補強糸入りタイプ) E-SJB

image-E-SJB01

E-SJB

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
透明性
耐油性
耐アルコール
RoHS 2 Free

内径サイズ: φ9~38mm

●スーパー柔軟フッ素ホース(ウルトラソフト) E-SJBUS

image-E-SJBUS01

E-SJBUS

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
耐圧性
透明性
耐油性
耐アルコール
RoHS 2 Free
ソフト性

内径サイズ: φ19~38mm

●スーパー柔軟フッ素スプリング E-SJSP

image-E-SJSP01

E-SJSP

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
バキューム
透明性
耐油性
折れにくい
耐寒性
耐アルコール

内径サイズ: φ12~38mm

●スーパー柔軟フッ素スプリング(ウルトラソフト)E-SJSPUS

image-E-SJSPUS01

E-SJSPUS

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
バキューム
洗浄性
透明性
耐油性
折れにくい
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
ソフト性

内径サイズ: φ19~38mm

●導電スーパー柔軟フッ素スプリング E-SJSD

image-E-SJSD01

E-SJSD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
バキューム
耐油性
折れにくい
耐アルコール

内径サイズ: φ12~25mm

●エイトロックフェルール E-ELF

image-E-ELF01

E-ELF

サニタリー接続
洗浄性
SCS16

内径サイズ: φ19~32mm

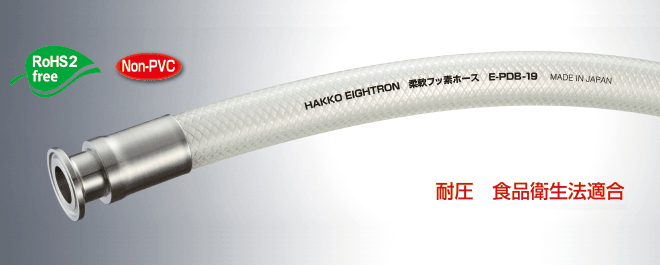

●柔軟フッ素ホースシリーズ フェルール継手加締品

image-E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F01

E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F

非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
サニタリー接続
洗浄性

内径サイズ: φ19~38mm

オーダーメイド対応品(受注生産)

分析・医療機器用チューブ

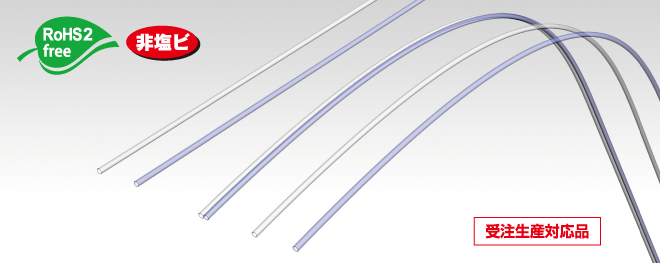

●分析機器用 細径フッ素積層チューブ

image- 01

非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
洗浄性
ガスバリヤー性
透明性
RoHS 2 Free

内径サイズ: φ1~ ※一例です

オーダーメイド製品のご案内

上記以外でも、ご要望に沿ったオーダーメイド製品を製作可能です。下記問合せフォームより、お気軽にお問い合わせください。
