フェルール継手のニュースタンダード登場！
HAKKOホース専用継手で簡単・安心・安全接続 !!
ホースの折れを防ぐホースガイド付き！

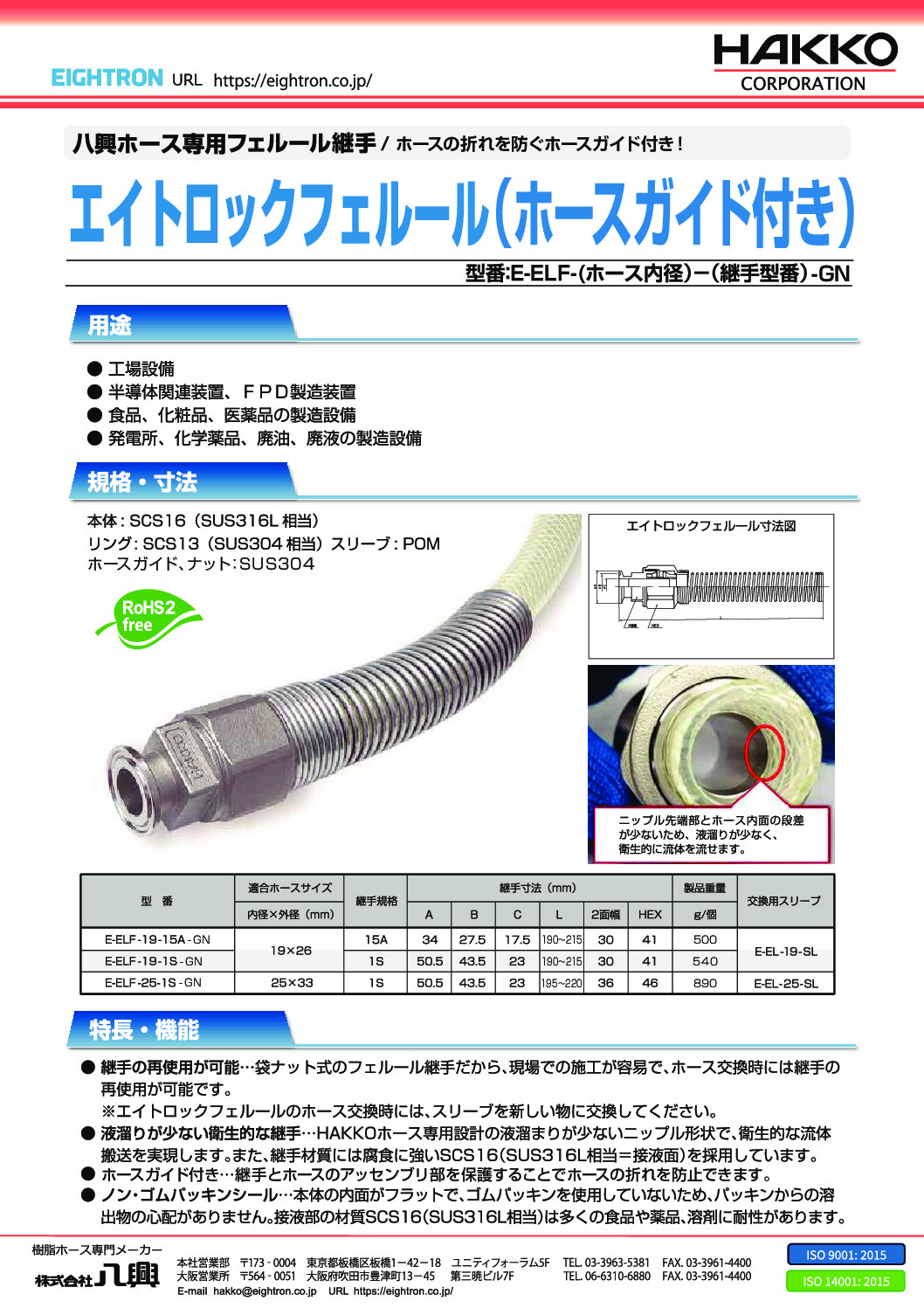

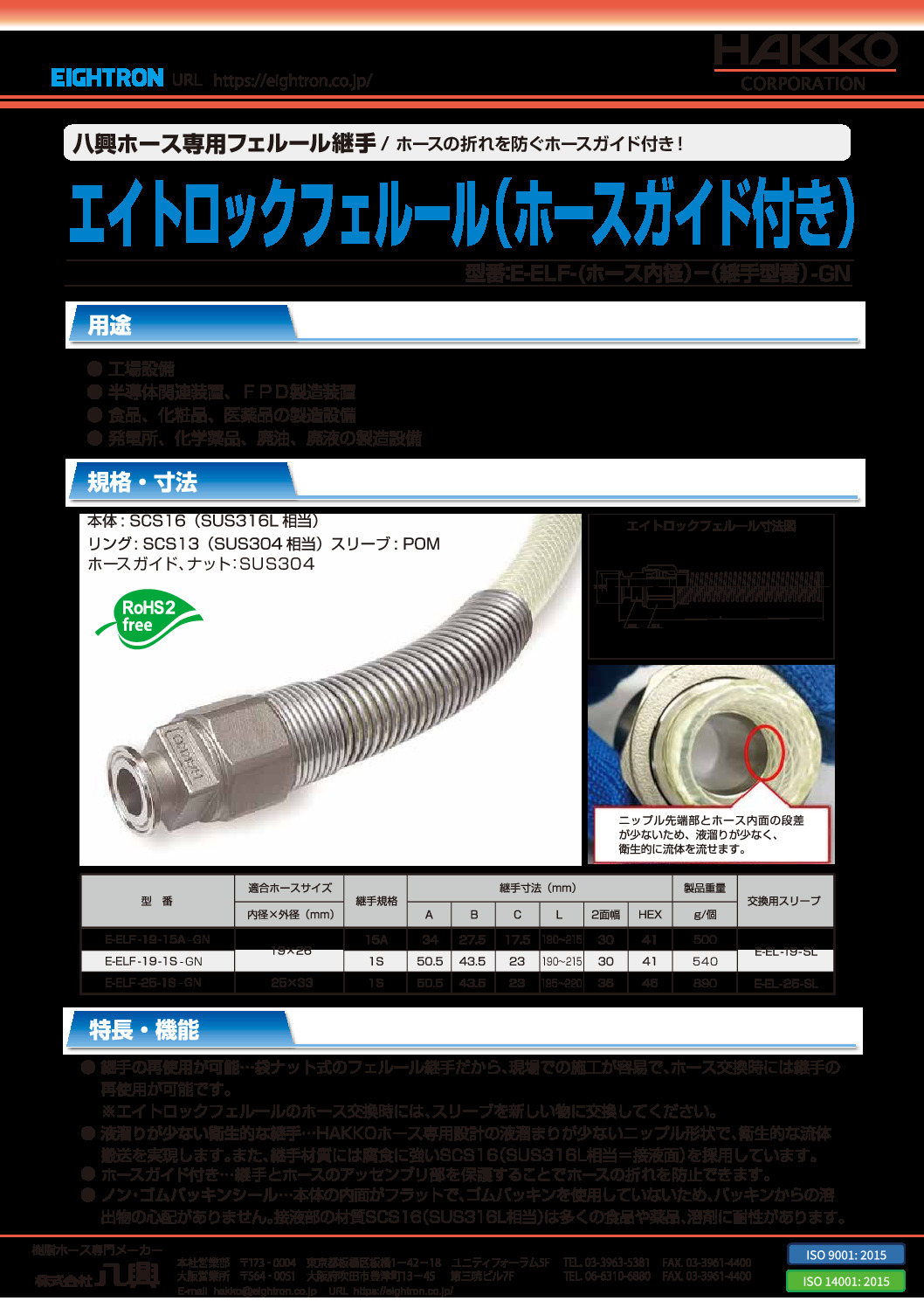

製品リーフレット CADデータ DL

■流体

■用途

●工作機械、成形機、工場設備などの配管継手
●半導体関連装置、FPD製造装置
●食品、化粧品、医薬品の製造設備
●発電所、化学薬品、廃油、廃液、有機溶剤の製造設備

■機能

サニタリー接続

洗浄性

SCS16

特徴・規格
技術資料
関連製品

■特徴

●継手の再使用が可能…袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の再使用が可能です。
　※エイトロックフェルールのホース交換時には、スリーブを新しい物に交換してください。
●ホースガイド付き…継手とホースのアッセンブリ部を保護することでホースの折れを防止できます。

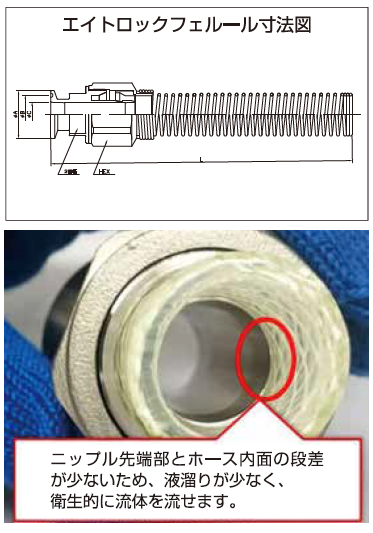

●液溜りが少ない衛生的な継手…HAKKOホース専用設計の液溜まりが少ないニップル形状で、衛生的な流体搬送を実現します。

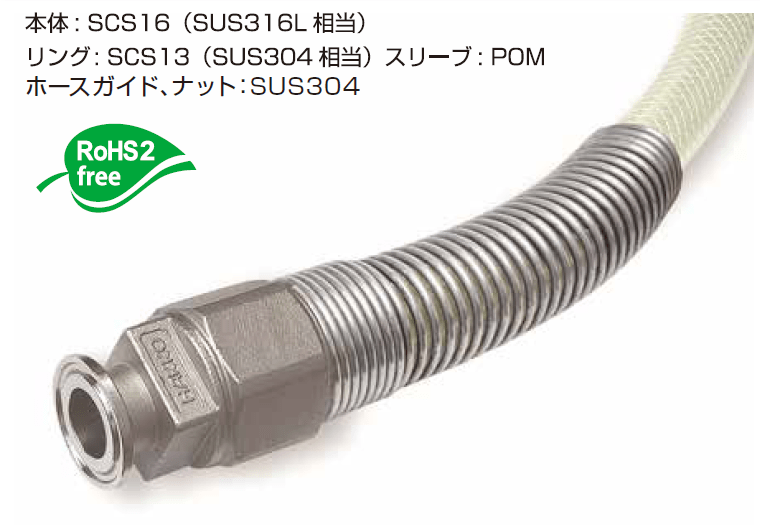

　また、継手材質には腐食に強いSCS16（SUS316L相当＝接液面）を採用しています。
●ノン・ゴムパッキンシール…本体の内面がフラットで、ゴムパッキンを使用していないため、パッキンからの溶出物の心配がありません。接液部の材質SCS16（SUS316L相当）は多くの食品や薬品、溶剤に耐性があります。

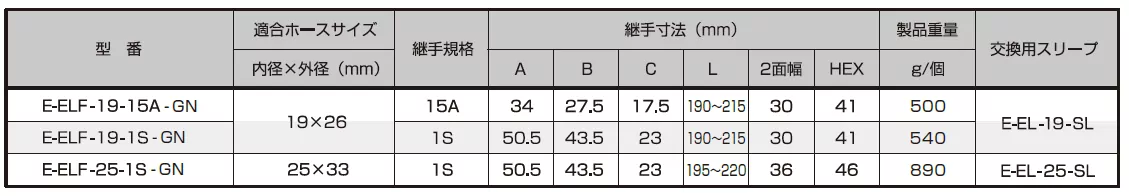

■規格

型番	適合ホースサイズ	継手規格	寸法（mm）						標準重量	交換用
型番	内径×外径（mm）	継手規格	A	B	C	L	2面幅	HEX	g/個	スリーブ
E-ELF-19-15A	19×26	15A	34	27.5	17.5	60	30	41	310	E-EL-19-SL
E-ELF-19-15A		15A	34	27.5	17.5	60	30	41	310
E-ELF-19-1S		1S	50.5	43.5	23	60	30	41	350
E-ELF-25-1S	25×33	1S	50.5	43.5	23	67	36	46	410	E-EL-25-SL
E-ELF-32-1.5S	32×41	1.5S	50.5	43.5	35.7	80	46	55	630	E-EL-32-SL

エイトロックフェルール構成…①フェルール本体：ノンパッキンのため内面がフラット、穴径が大きく圧力損失を低減できます。　②スリーブ：スリーブにはスリットが入っており、assy時の気密性を担保します。 ③リング：ホースの共回りを防止します ④ナット…バンド不要のため、バンド決めやトルク管理、増し締めが不要で労務関連コスト低減に貢献します。
