スーパー柔軟フッ素ソフトチューブ　E-SJV

■流体

■用途

●産業用インクジェットプリンターのインク供給用として
●塗装機器、印刷機器の有機溶剤、塗料など移送用として
●理化学実験機器等の薬液移送用として
●半導体関連機器・フラットパネル製造装置の薬品移送用として
●飲料・食品機械の飲料・食品移送用として
●バイオ燃料（BDF）などの脂肪酸エステル類の移送用として
●産業廃棄物の化学廃液の移送用として
●アルコール類・化粧品・薬品の移送用として
●医療機器の薬液移送用や内視鏡の鉗子用途として
●燃料電池製造設備の薬液・純水の移送用として
●塗料・接着剤の充填ライン
●香料、着色料、添加剤の充填ライン
●クリーンルームのエアー配管として

■機能

■特徴

● 耐薬品性…内層は４フッ化系フッ素樹脂（ETFE 系）のため、ほとんどの薬品に耐性があります。

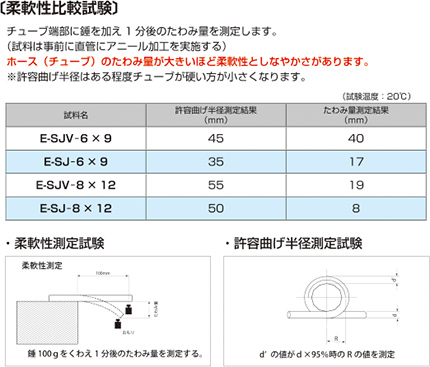

● 柔軟性…積層構造により市販のフッ素単層チューブと比較して柔軟性に優れ、作業性が向上します。
● 折れ難さ…市販のフッ素単層チューブと比較して折れ難く、折れてもある程度復元します。
● 非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。( 滑り性に優れます）
● 耐磨耗性…内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます。
● 可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を採用しています。
● 非塩ビ…非塩ビ材質を使用しています。
● 低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています。
● 高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
● 楽々カット…１メートル間隔でチューブに長さ印刷があるのでカットが簡単です。
● 透明性…チューブ内面の洗浄度合が見やすい透明色。
● グリーン調達…2019年7月22日の改正RoHS指令（RoHS2.0）10物質群を含有していない、もしくは閾値未満です。
● 専用継手…専用継手との組合せで、チューブ・継手の選定ミスによる事故が予防できます。
● 食品衛生性…食品衛生法・食品、添加物等の規格基準（昭和 34 年厚生省告示第 370 号）に適合しています。
※「食品衛生法等の一部を改正する法律」（令和2年6月1日施行）およびポジティブリスト（PL）制度への適合につきましては、弊社 HP をご参照ください。

■お困りごと事例

■規格

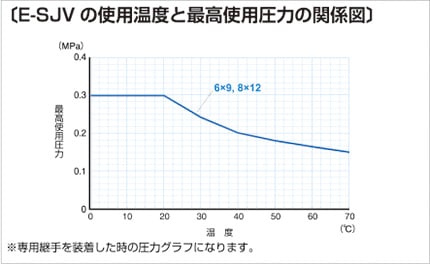

・使用温度範囲：0～70℃・色調：透明

※この表は、製品仕様の一部を抜粋したものです。 　より詳しい仕様につきましては、製品リーフレットをダウンロードのうえ、ご確認ください。



■技術資料

E-SJシリーズ 浸出試験データ

項目	浸出溶媒	結果	定量下限
蒸発残留物	イソプロピルアルコール	10mg/L以下	10mg/L
非イオン界面活性剤	純水	検出せず	0.005mg/L
フェノール類	純水	検出せず	0.0005mg/L
有機物（TOC）	純水	検出せず	0.3mg/L

試験概要：JIS-S 3200-7：2004「水道用器具・浸出性能試験方法」に準じて、蒸発残留物等の浸出試験を実施した。

測定方法

項目	測定方法
蒸留残留物	重量法
非イオン界面活性剤	固相抽出・吸光光度法
フェノール類	固相抽出・誘導体化・ガスクロマトグラフ質量分析法
有機物〔全有機炭素（TOC）の量〕	全有機炭素計測法

■耐薬品データ

※上記に記載の無い薬品につきましては、弊社までお問い合わせください

■専用継手

品名	材質・特長
積層チューブ専用継手[E-FTS-（内径）×（外径）-（ネジ径）]	・材質：SUS316L（本体）、SUS304（ナット） ・八興チューブ寸法に合わせて設計したため、選定ミスによる漏れ、抜けの不具合から解消 ・各チューブで使用温度範囲と使用圧力を明確化 ・継手本体は耐食性に優れるSUS316L材のため、幅広い流体に対応可能

１日１カイゼン！ お役立ち動画シリーズ

★柔軟フッ素チューブシリーズ 耐キンク性比較

• 市販のフッ素チューブに比べて、柔軟フッ素チューブシリーズが耐キンク性に優れている点をご確認いただけます。
