医薬品

医薬品(医薬部外品)用ホース

冷却ジェル・消毒液・エタノール・軟膏などの移送用ホース
医薬品(医薬部外品含む)の製造工程では、耐アルコール性、耐薬品性、洗浄性、低溶出性が求められます。
八興の積層ホースシリーズは、内層にフッ素樹脂、オレフィン系樹脂を用いているため、衛生的に流体を搬送することに適しています。

採用事例

<消毒ジェル製造①>

採用製品:スーパー柔軟フッ素スプリング【E-SJSP】
流体:消毒液(アルコール)
採用ポイント:耐久性、低溶出性、耐アルコール性

・ユーザー課題

「アルコールに対する耐久性と可塑剤の溶出が少ないホースが欲しい」
新型インフルエンザの予防対策により爆発的に需要が伸びている消毒用アルコールの製造工場では、製造ラインが止められずフル稼働状態が続いていました。
原料のアルコールを流すホースについても、従来は軟質塩ビホースを使用していましたが、アルコールですぐにホースが硬くなり交換が必要な状況でも、生産を止めることができません。
また、軟質塩ビホースは可塑剤が溶出し、商品のアルコールに不純物が混ざってしまうので、新しく交換するホースについては軟質塩ビホースは使用しない方針が決定されていました。

・八興提案
スーパー柔軟フッ素スプリング【E-SJSP】を提案し、ユーザー様に評価をして頂くことになりました。
【E-SJSP】は内面がフッ素樹脂のため、溶出物質が極めて少なく、アルコールを流しても硬化することがありません。
しかも、透明性があり、かつSUS304の鋼線が内蔵されているため、ホースが折れにくく圧送でも負圧でも使用できるマルチ型のデリバリー&サクションホースで、使用場所によってホースを使い分ける必要がなくなりました。
ユーザー様でご評価いただいた結果、従来品より性能が良いため現場ご担当者からすぐにご採用の旨、通知をいただきました。
ホースの寿命が延び、かつ衛生的に流体を搬送することができる、使い勝手の良い製品であると大変喜んでいただきました。

八興のスーパー柔軟フッ素スプリングは、内層に耐薬品性に優れたETFE系フッ素樹脂を使用しており、様々な薬品にオールマイティに使用することが可能です。また、SUSスプリング線を内蔵しているため耐キンク性・耐バキューム性があり、様々な用途に適用可能です。

<消毒ジェル製造②>

採用製品:KYサンフーズ
流体:消毒液(アルコール)
採用ポイント:耐久性、低溶出性、耐アルコール性

・ユーザー課題
熱が出た時におでこに貼る冷却シートのジェルを製造するA社は、ブルー透明のジェルに黒い異物が混入し問題となりました。
製造ラインを調査した結果、冷却ジェルを充填する配管の軟質塩ビホースに黒いカビが発生していることが判明したものの、
ホースは数か月前に交換したばかりで、なぜカビが発生したのか原因を特定できませんでした。

・八興提案
カビが発生しないホースの問合せがあったため、現場に訪問をして打合せを実施いたしました。
軟質塩ビホースは、ホースを柔らかくするために約40%の可塑剤が入っており、その可塑剤とジェルの水分を栄養源にして湿気を好むカビ類がホース内面に発生したと仮設を立てました。
そこで、八興より、可塑剤を含まないKYサンフーズ【E-KYS】を提案いたしました。

KYサンフーズは、カビの栄養源となる可塑剤を含まないノンオイルホースです。
ホース内面はオレフィン系樹脂で滑り性に優れており、汚れがつきにくいホースです。
ユーザー様の工場設備で実機評価いただいた結果、6ヶ月経ってもKYサンフーズにはカビが発生しなかったことから、KYサンフーズを採用いただくこととなりました。

KYサンフーズは、内層に耐薬品性・食品衛生性に優れたオレフィン系樹脂を使用しています。また、柔軟性を持たせるために外層にはスチレン系エラストマーを使用しています。塩ビホースよりも耐薬品性・食品衛生性に優れており、ホース交換頻度低減・搬送流体の品質向上に貢献することができます。

また、E-SJ、E-SJBなどは内層に4フッ化系フッ素樹脂を使用しているため、耐薬品性はもちろん、非粘着性、透明性、低溶出、低臭気が特徴です。
更に八興の柔軟フッ素ホースシリーズフェルール継手の加締品はニップル部先端に液溜りにしくい形状になっているため、ホースの洗浄時間の短縮に繋がるメリットがあります。

スーパー柔軟フッ素ホース フェルール継手加締品です。ホースは、食品から薬品・溶剤など幅広い用途に対応できる柔軟フッ素ホースシリーズであり、フェルール継手は、ニップル先端部の液溜りが少ないオリジナルのフェルール形状の加締継手です。高密度、高純度が求められる医薬品・化粧品・半導体業界で多数の実績がございます。

<医薬品生産工程>

採用製品:スーパー柔軟フッ素スプリング フェルール継手加締品
流体:キシレン、アセトン(有機溶剤)
採用ポイント:耐溶剤性、視認性、柔軟性

・ユーザー課題
医療用医薬品の製造工場では、粉体状の医薬品を製造する工程でSUS配管を使用していましたが、コンタミ防止・異常を見える化するために、
視認性のある透明な樹脂ホースを探していました。
市販のフレキホースでは視認性が無く、市販フッ素ホースは柔軟性・視認性に難があり、塩ビホースは耐溶剤性が無いため適さずに、八興に最適なホースの提案依頼をいただきました。

・八興提案
耐溶剤性があり視認性に優れているスーパー柔軟フッ素スプリング【E-SJSP】を提案しました(圧送・負圧双方使用可能なため、SUSスプリング入りの本製品を提案)。
医薬品原料搬送時には粉体搬送により帯電が発生するため、SUS線による静電気遮蔽効果をサンプルにてご確認いただき、問題ないとの回答。
さらに、継手・ホースのassy部への液だまり防止のために、フェルール継手加締品を追加提案した結果、SUS配管並みの平滑性を維持できると高評価。
採用に至りました。

スーパー柔軟フッ素スプリングのフェルール継手加締品です。ホースは、食品から薬品・溶剤など幅広い用途に対応できる柔軟フッ素ホースシリーズであり、フェルール継手は、ニップル先端部の液溜りが少ないオリジナルのフェルール形状の加締継手です。高密度、高純度が求められる医薬品・化粧品・半導体業界で多数の実績がございます。

※静電気遮蔽効果…スーパー柔軟フッ素スプリングは使用条件によっては、静電気遮蔽効果が見込めない場合がありますので、ユーザー様でのサンプル評価をお願いたします。
なお、別製品「導電スーパー柔軟フッ素スプリング【E-SJSD】」なら、内面が導電性フッ素樹脂であり、かつ、SUSスプリングを内蔵しており、引火性流体の流動帯電防止効果があります。

導電スーパー柔軟フッ素スプリングフェルール継手加締品は、導電性樹脂とステンレス線のハイブリットシステムでホースの長さに関わらず、安定した電気抵抗値(導電性:消散性等級)を実現。※消散性とは導電性の中でも電気抵抗値Rが1KΩ≦R<1MΩの規格の中に入る静電気の除電に適した電気抵抗値の等級を実現します。

医薬品・医療機器業の皆さま

フッ素樹脂(テフロン)ホースをご使用していて、お悩み事はございませんか? 八興の柔軟フッ素ホースシリーズは、フッ素樹脂(テフロン)ホースの問題点であるホースが硬い、ホースが折れやすい、コストが高いと言った従来のフッ素樹脂ホースのお困りごとを解決できるホースです。

製品比較表

型番 内層材 特長
柔軟性 耐薬品性※ 耐圧性 バキューム 非粘着性
E-TB 軟質塩ビ 不可
E-STB 軟質塩ビ 不可
E-SP 軟質塩ビ 可※
E-SF 軟質塩ビ 不可
E-KYS オレフィン系樹脂 不可
E-KYT オレフィン系樹脂 不可
E-KYC オレフィン系樹脂
E-OHB オレフィン系樹脂 不可
E-PD 2フッ化系フッ素樹脂 不可
E-PDB 2フッ化系フッ素樹脂 不可
E-PDB-フェルール 2フッ化系フッ素樹脂 不可
E-SJ 4フッ化系フッ素樹脂 不可
E-SJ-CBU 4フッ化系フッ素樹脂 不可
E-SJ-BK 4フッ化系フッ素樹脂 不可
E-SJB 4フッ化系フッ素樹脂 不可
E-SJB-フェルール 4フッ化系フッ素樹脂 不可
E-SJSP 4フッ化系フッ素樹脂
E-SJSP-フェルール 4フッ化系フッ素樹脂
型番 内層材 特長
透明性 耐アルコール 低溶出性 洗浄性
E-TB 軟質塩ビ ×
E-STB 軟質塩ビ ×
E-SP 軟質塩ビ ×
E-SF 軟質塩ビ ×
E-KYS オレフィン系樹脂
E-KYT オレフィン系樹脂
E-KYC オレフィン系樹脂
E-OHB オレフィン系樹脂
E-PD 2フッ化系フッ素樹脂
E-PDB 2フッ化系フッ素樹脂
E-PDB-フェルール 2フッ化系フッ素樹脂
E-SJ 4フッ化系フッ素樹脂
E-SJ-CBU 4フッ化系フッ素樹脂
E-SJ-BK 4フッ化系フッ素樹脂 ×
E-SJB 4フッ化系フッ素樹脂
E-SJB-フェルール 4フッ化系フッ素樹脂
E-SJSP 4フッ化系フッ素樹脂
E-SJSP-フェルール 4フッ化系フッ素樹脂

対象製品

●スーパー柔軟フッ素ホース(補強糸入りタイプ) E-SJB

image-E-SJB01

E-SJB

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
透明性
耐油性
耐アルコール
RoHS 2 Free

内径サイズ: φ9~38mm

●スーパー柔軟フッ素ホース(ウルトラソフト) E-SJBUS

image-E-SJBUS01

E-SJBUS

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
耐圧性
透明性
耐油性
耐アルコール
RoHS 2 Free
ソフト性

内径サイズ: φ19~38mm

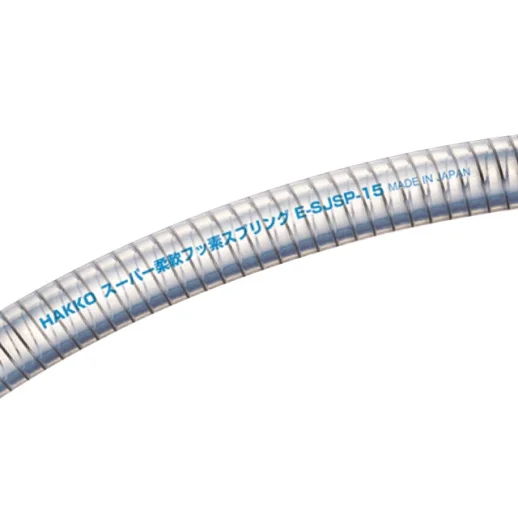

●スーパー柔軟フッ素スプリング E-SJSP

image-E-SJSP01

E-SJSP

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
バキューム
透明性
耐油性
折れにくい
耐寒性
耐アルコール

内径サイズ: φ12~38mm

●スーパー柔軟フッ素スプリング(ウルトラソフト)E-SJSPUS

image-E-SJSPUS01

E-SJSPUS

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
バキューム
洗浄性
透明性
耐油性
折れにくい
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
ソフト性

内径サイズ: φ19~38mm

●導電スーパー柔軟フッ素スプリング E-SJSD

image-E-SJSD01

E-SJSD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
バキューム
耐油性
折れにくい
耐アルコール

内径サイズ: φ12~25mm

●スーパー柔軟フッ素チューブ(透明) E-SJ

image-E-SJ01

E-SJ

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~9mm / 1/8"~3/8"

●スーパー柔軟フッ素チューブ(ウルトラソフト) E-SJUS

image-E-SJUS01

E-SJUS

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
洗浄性
透明性
耐油性
折れにくい
非フタル酸
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
ソフト性
スーパーソフト性
耐摩耗性

内径サイズ: φ2~8mm / φ1/8”~1/4"

●スーパー柔軟フッ素チューブ(帯電防止) E-SJAST

image- E-SJAST01

E-SJAST

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
柔軟性
洗浄性
透明性
耐油性
折れにくい
非フタル酸
軽量
帯電防止

内径サイズ: φ4~φ8

●導電スーパー柔軟フッ素チューブ E-SJD

image-E-SJD01

E-SJD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
耐油性
折れにくい
耐アルコール

内径サイズ: φ4~8mm

●耐熱ソフトチューブ100℃ E-HRT

image-E-HRT01

E-HRT

非塩ビ
耐薬品性
食衛適合
柔軟性
透明性
RoHS 2 Free
スーパーソフト性
耐熱100℃

内径サイズ: φ4~6mm

●エイトロックフェルール E-ELF

image-E-ELF01

E-ELF

サニタリー接続
洗浄性
SCS16

内径サイズ: φ19~32mm

●柔軟フッ素ホースシリーズ フェルール継手加締品

image-E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F01

E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F

非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
サニタリー接続
洗浄性

内径サイズ: φ19~38mm

●柔軟フッ素ホースシリーズ フェルール継手加締品 電解研磨仕上げ

image-Ferrule-Fitting-EP01

Ferrule-Fitting-EP

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
サニタリー接続
洗浄性
バンドレス継手

内径サイズ: φ19~38mm

オーダーメイド製品のご案内

上記以外でも、ご要望に沿ったオーダーメイド製品を製作可能です。下記問合せフォームより、お気軽にお問い合わせください。
