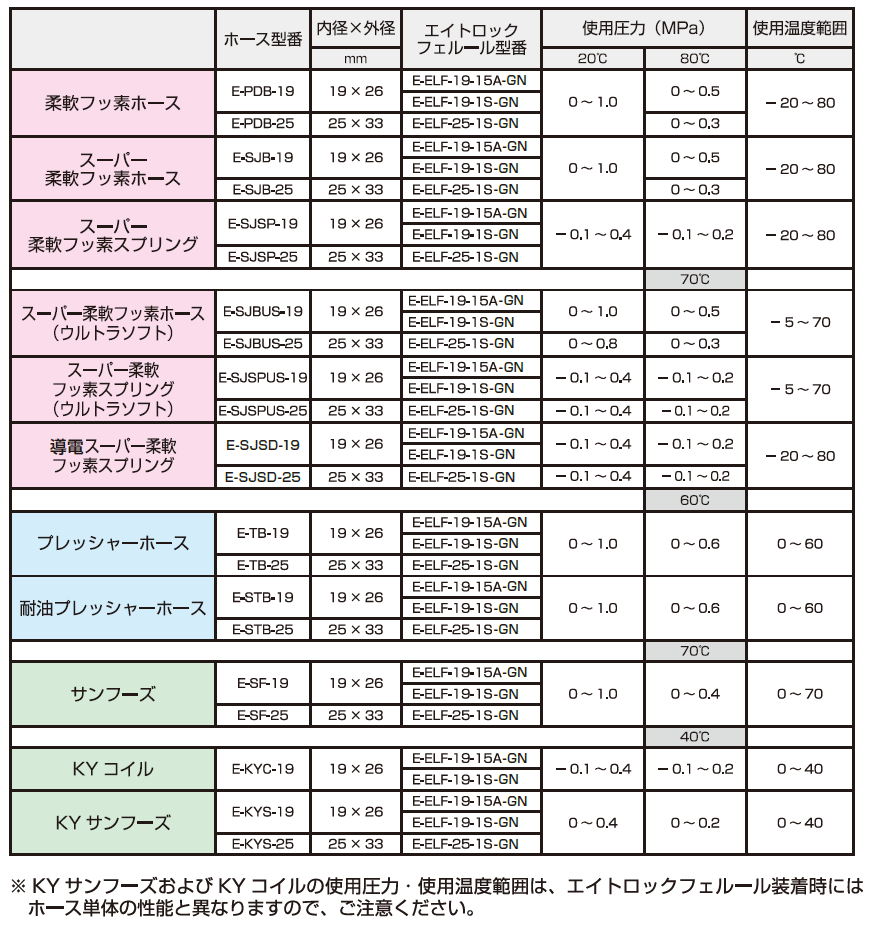

適用ホースセット時の使用圧力と使用温度範囲

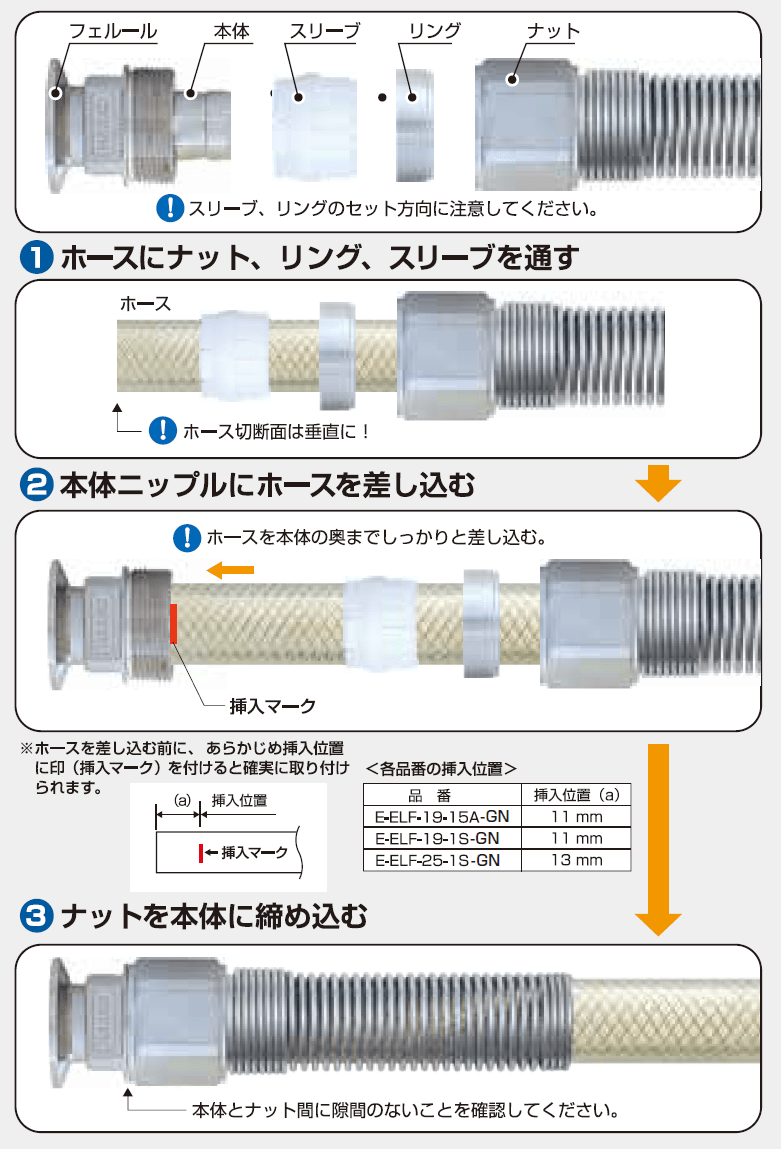

エイトロックフェルール 取付要領
取付完了
エイトロックフェルール（ホースガイド付き） E-ELF-GN
吉田智貴
フェルール継手のニュースタンダード登場！
HAKKOホース専用継手で簡単・安心・安全接続 !!
ホースの折れを防ぐホースガイド付き！
■流体
■用途
●工作機械、成形機、工場設備などの配管継手●半導体関連装置、FPD製造装置
●食品、化粧品、医薬品の製造設備
●発電所、化学薬品、廃油、廃液、有機溶剤の製造設備
■機能
サニタリー接続
洗浄性
SCS16
-
特徴・規格
-
技術資料
-
関連製品
■特徴
●継手の再使用が可能…袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の再使用が可能です。
※エイトロックフェルールのホース交換時には、スリーブを新しい物に交換してください。
●ホースガイド付き…継手とホースのアッセンブリ部を保護することでホースの折れを防止できます。
●液溜りが少ない衛生的な継手…HAKKOホース専用設計の液溜まりが少ないニップル形状で、衛生的な流体搬送を実現します。
また、継手材質には腐食に強いSCS16（SUS316L相当＝接液面）を採用しています。
●ノン・ゴムパッキンシール…本体の内面がフラットで、ゴムパッキンを使用していないため、パッキンからの溶出物の心配がありません。接液部の材質SCS16（SUS316L相当）は多くの食品や薬品、溶剤に耐性があります。

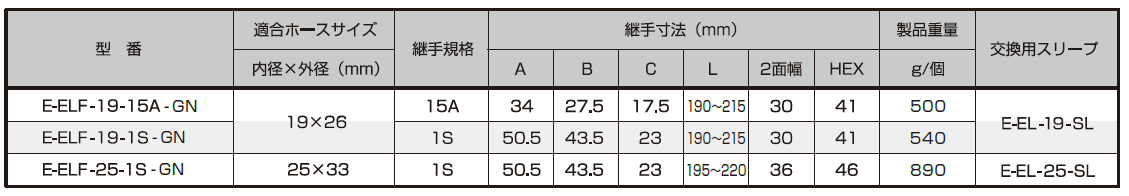

■規格
※スリーブは、再利用できません。ホースを再度取り付ける際は、新しいスリーブと交換してください。
■技術資料
【エイトロックフェルール vs 市販フェルール継手 洗浄性比較】
※試料
・使用ホース：柔軟フッ素ホース（E-PDB-25）内径φ25×外径φ33
・使用継手：エイトロックフェルール（E-ELF-25-F1S）／ 市販フェルール継手（タケノコニップルタイプ）
（１）毛染めムース
毛染めムースをホースに１時間封入後、水道水のみで流水洗浄したのち、
ニップル先端部とホース接続部分の液溜りの有無を確認した。
（２）歯垢液
歯垢液をホースに１時間封入後、水道水のみで流水洗浄したのち、
ニップル先端部とホース接続部分の液溜りの有無を確認した。
＜結果＞
八興のエイトロックフェルールは、各々の流体での液溜りを目視確認できなかった。
→衛生性向上、流量ロスの低減を実現！
スーパー柔軟フッ素ホース（補強糸入りタイプ） E-SJB
スーパー柔軟フッ素ホース（ウルトラソフト） E-SJBUS
スーパー柔軟フッ素スプリング E-SJSP
スーパー柔軟フッ素スプリング（ウルトラソフト）E-SJSPUS
柔軟フッ素ホース（補強糸入りタイプ） E-PDB
製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。
