・積層チューブ構造のため、専用継手をご使用ください。やむを得ず他社継手を使用する場合は、チューブ内面でシールする継手をご使用ください。
・チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
・弊社製品のご使用の際は、ホームページ・総合カタログ等で、必ず『ご使用上の注意』をご確認ください。
・耐薬品性については、ホームページ・総合カタログに掲載している『耐薬品データ』をご確認ください。
・当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身でご判断をお願いいたします。
・当製品は、E-SJ(スーパー柔軟フッ素チューブ)に比べ、内層肉薄品です。
内層が流体に対する耐性を有していても、使用条件(高温、高圧等)によっては内層を透過し、中間層・外層が膨潤・劣化することがあります。
・当製品は、保管中にチューブ表面に白い粉(樹脂中の低分子量分)がブリードすることがありますが、この成分につきましては2020年6月1日施行の「改正食品衛生法ポジティブリスト制度」に適合した材料を採用しておりますので、安全性においても問題ございません。拭き取ってご使用ください。
スーパー柔軟フッ素チューブ(ウルトラソフト) E-SJUS
スーパー柔軟フッ素チューブの改良版。
「もっと柔らかいフッ素チューブが欲しい」という声に応えた超柔軟フッ素チューブ!
■流体
■用途
●理化学実験機器等の薬液移送用として●半導体関連機器・フラットパネル製造装置の薬液移送用として
●飲料・食品機械の飲料・食品移送用として
●アルコール類・化粧品・薬品の移送用として
●塗料・接着剤の充填ライン用として
●香料・着色料・添加剤の充填ライン用として
●産業廃棄物の化学廃液の移送用として
●塗装機器、印刷機器の有機溶剤、塗料などの移送用として
■機能
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
洗浄性
透明性
耐油性
折れにくい
非フタル酸
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
ソフト性
スーパーソフト性
耐摩耗性
■特徴
● 超柔軟性…積層構造により市販のフッ素単層チューブ・弊社従来品スーパー柔軟フッ素チューブ(E-SJ)と比較して柔軟性に優れ、作業性が向上します。
● 耐薬品性…内層は4フッ化系フッ素樹脂(ETFE 系)のため、ほとんどの薬品に耐性があります。
● 耐薬品性…内層は4フッ化系フッ素樹脂(ETFE 系)のため、ほとんどの薬品に耐性があります。
● 折れ難さ…市販のフッ素単層チューブと比較して折れ難く、折れてもある程度復元します。
● 非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。( すべりも良い)
● 耐磨耗性…内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます。
● 可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を採用しています。
● 非塩ビ…非塩ビ材質を使用しています。
● 低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています。
● 高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
● 楽々カット…1メートル間隔でチューブに長さ印刷があるのでカットが簡単です。
● 透明性…チューブ内面の洗浄度合が見やすい透明色。
● グリーン調達…2019年7月22日の改正RoHS指令(RoHS2.0)10物質群を含有していない、もしくは閾値未満です。
● 専用継手…専用継手との組合せで、チューブ・継手の選定ミスによる事故が予防できます。
● 食品衛生性…食品衛生法・食品、添加物等の規格基準(昭和34年厚生省告示第370号)に適合しています。
※「食品衛生法等の一部を改正する法律」(令和2年6月1日施行)およびポジティブリスト(PL)制度への適合につきましては、弊社 HP をご参照ください。
■お困りごと事例
■ お困りごと事例集
製造現場の改善事例をまとめた資料を下記よりダウンロードいただけます。
▼電子部品・半導体
▼溶剤・塗料
▼食品・飲料
■規格
型番 | 定尺 | 内径×外径 | 使用圧力 | 許容曲げ半径 |
at20℃ | at20℃ | |||
m | mm | MPa | mm | |
E-SJUS-2×4 | 20 | 2×4 | 0~0.5 | 30 |
E-SJUS-2×4 | 100 | 2×4 | 0~0.5 | 30 |
E-SJUS-3×5 | 20 | 3×5 | 0~0.5 | 35 |
E-SJUS-3×5 | 100 | 3×5 | 0~0.5 | 35 |
E-SJUS-4×6 | 20 | 4×6 | 0~0.4 | 50 |
E-SJUS-4×6 | 100 | 4×6 | 0~0.4 | 50 |
E-SJUS-4.3×6.4 | 20 | 4.3×6.4 | 0~0.4 | 50 |
E-SJUS-4.3×6.4 | 100 | 4.3×6.4 | 0~0.4 | 50 |
E-SJUS-6×8 | 20 | 6×8 | 0~0.3 | 75 |
E-SJUS-6×8 | 100 | 6×8 | 0~0.3 | 75 |
E-SJUS-8×10 | 20 | 8×10 | 0~0.15 | 100 |
E-SJUS-8×10 | 100 | 8×10 | 0~0.15 | 100 |
E-SJUS-1/8" × 1/4" | 20 | 3.18×6.35 | 0~0.5 | 50 |
E-SJUS-1/8" × 1/4" | 100 | 3.18×6.35 | 0~0.5 | 50 |
E-SJUS-1/4" × 3/8" | 20 | 6.35×9.53 | 0~0.4 | 80 |
E-SJUS-1/4" × 3/8" | 100 | 6.35×9.53 | 0~0.4 | 80 |
・使用温度範囲:-20~80℃
・色調:透明

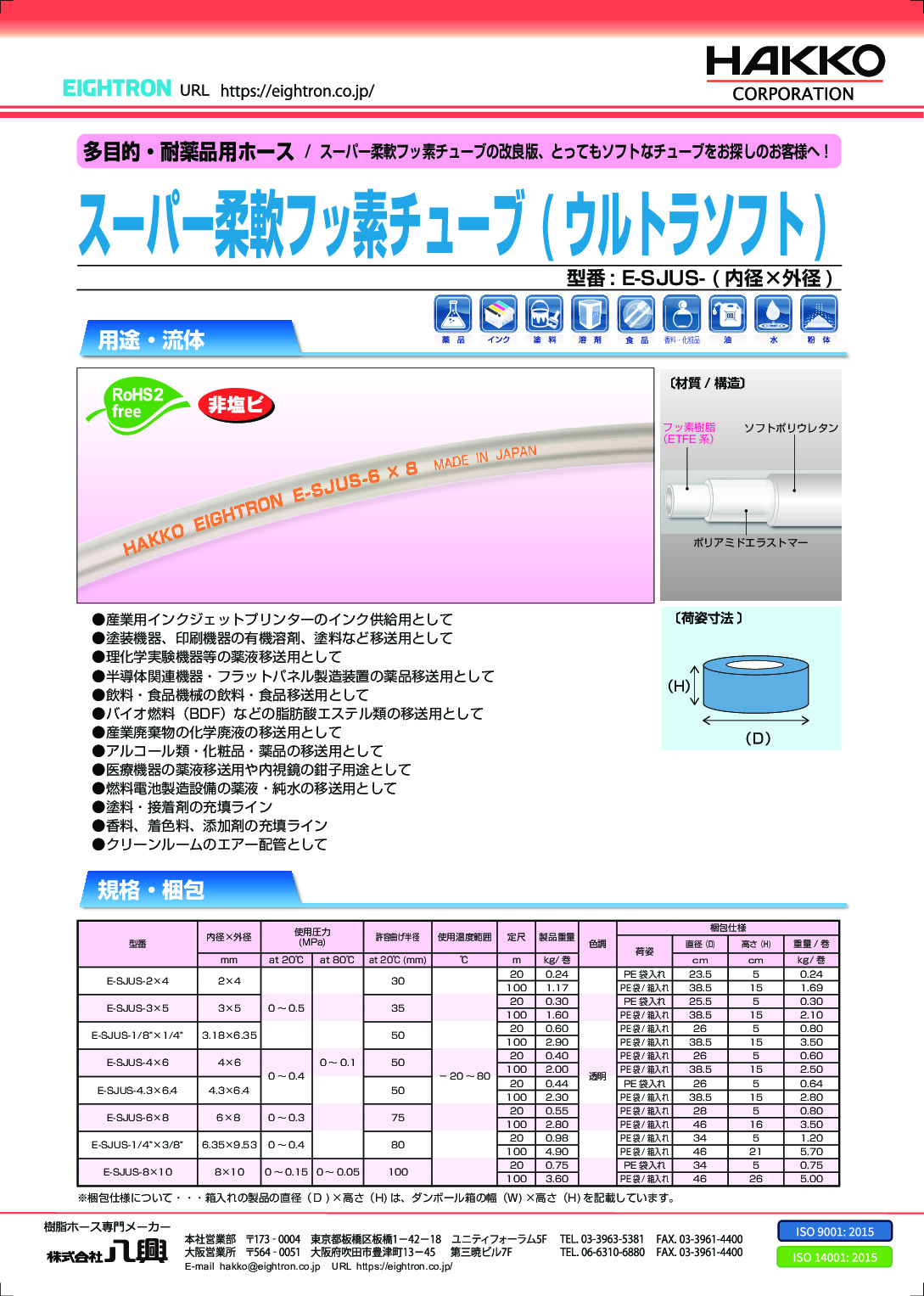

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。

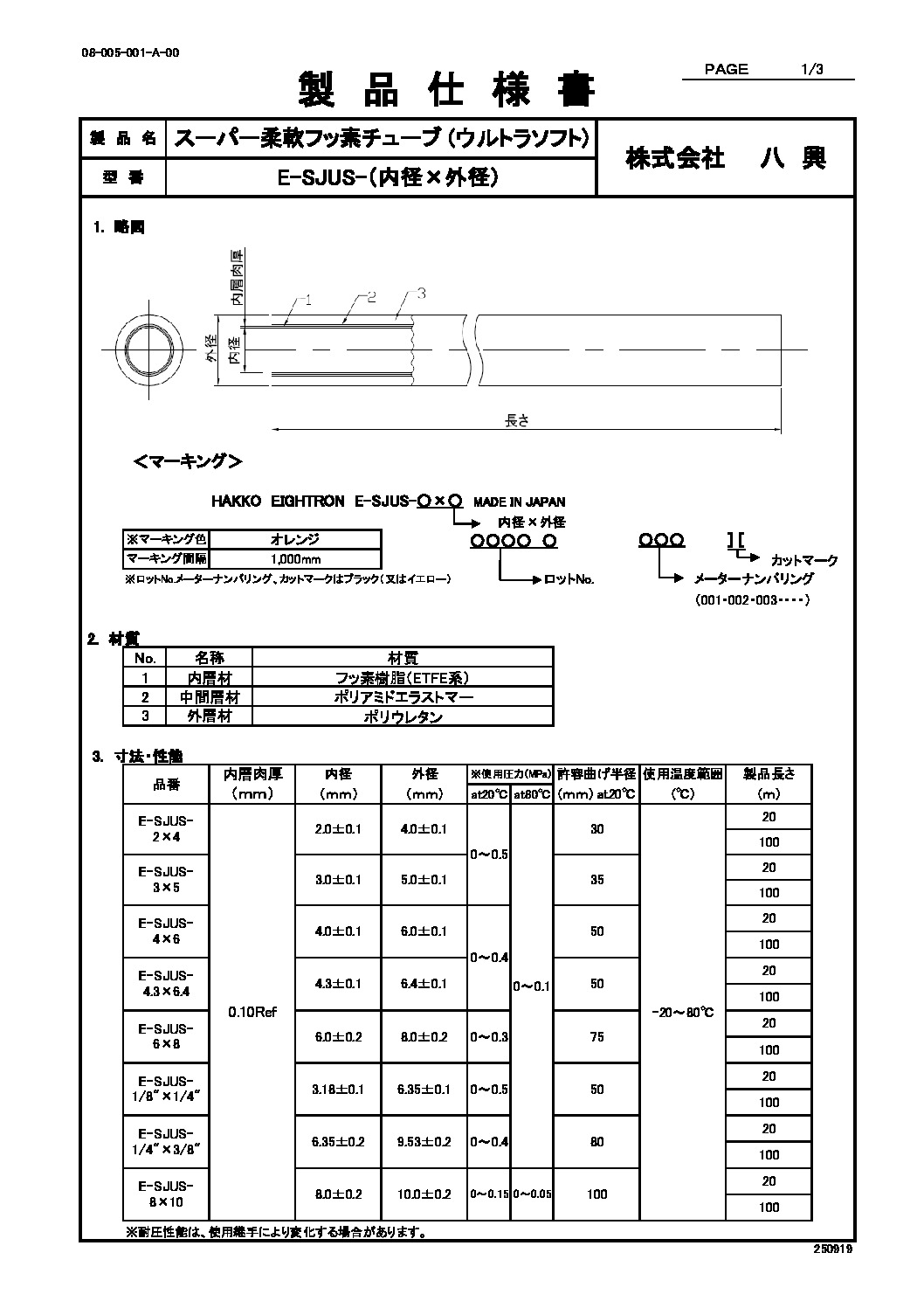

製品仕様書 DL
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
■技術資料

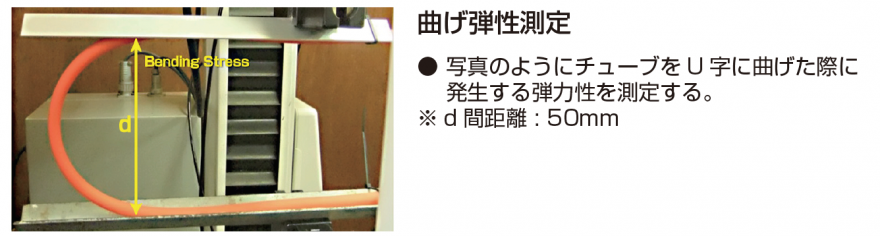

●柔軟性比較試験
E-SJUSは、従来品(E-SJ)よりも柔軟性に優れていることを示しています。
試料名 | 曲げ弾性 (N/50mm) |
E-SJUS-4×6 | 0.8 |
E-SJ-4×6 | 3.5 |

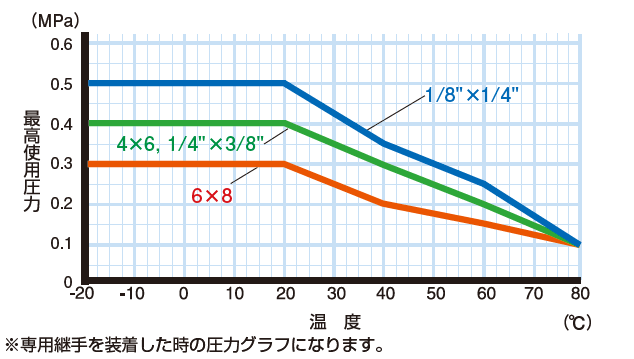

●E-SJUSの使用温度と最高使用圧力の関係図

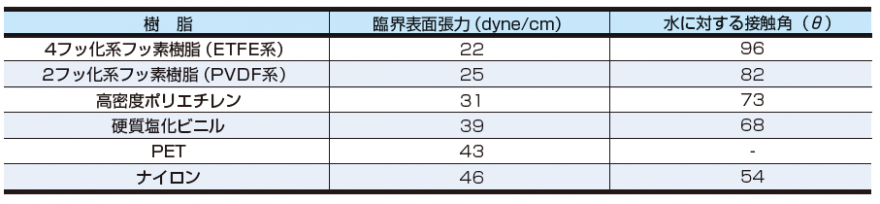

●非粘着性比較データA
フッ素樹脂特有の非粘着性、すべり性を有し、衛生的で洗浄も効率的です。
下記に、各樹脂の臨界表面張力と接触角のデータを示します。フッ素樹脂が他の樹脂よりも非粘着性に優れていることを示しています。

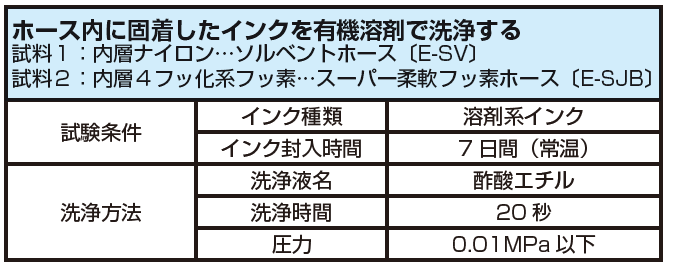

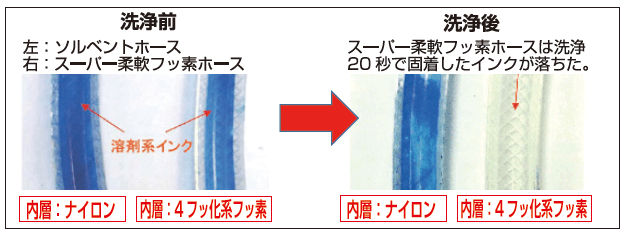

●非粘着性比較データB
スーパー柔軟フッ素ホースシリーズは、ホース内面が非粘着性に優れるため、洗浄時間の短縮、洗浄液、労務費の低減に貢献できます。
E-SJシリーズ 浸出試験データ
項目 | 浸出溶媒 | 結果 | 定量下限 |
蒸発残留物 | イソプロピルアルコール | 10mg/L以下 | 10mg/L |
非イオン界面活性剤 | 純水 | 検出せず | 0.005mg/L |
フェノール類 | 純水 | 検出せず | 0.0005mg/L |
有機物(TOC) | 純水 | 検出せず | 0.3mg/L |
測定方法
項目 | 測定方法 |
蒸留残留物 | 重量法 |
非イオン界面活性剤 | 固相抽出・吸光光度法 |
フェノール類 | 固相抽出・誘導体化・ガスクロマトグラフ質量分析法 |
有機物〔全有機炭素(TOC)の量〕 | 全有機炭素計測法 |
■耐薬品データ
※上記に記載の無い薬品につきましては、弊社までお問い合わせください
■専用継手
品名 | 材質・特長 |
積層チューブ専用継手[E-FTS-(内径)×(外径)-(ネジ径)] | ・材質:SUS316L(本体)、SUS304(ナット) |
PEEK(カーボン強化)ナット締め継手[AL] | ・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。 |
