・積層チューブ構造のため、専用継手をご使用ください。やむを得ず他社継手を使用する場合は、チューブ内面でシールする継手をご使用ください。
・チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
・弊社製品のご使用の際は、ホームページ・総合カタログ等で、必ず『ご使用上の注意』をご確認ください。
・耐薬品性については、ホームページ・総合カタログに掲載している『耐薬品データ』をご確認ください。
・当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身でご判断をお願いいたします。
・積層構造の製品のため、内層が流体に対する耐性を有していても、使用条件（高温、高圧等）によっては内層を透過し、中間層・外層が膨潤・劣化する可能性があります。
スーパー柔軟フッ素チューブ（エコフレンドリー）E-SJECO
吉田智貴
【バイオマスマーク認定商品】石油資源由来プラスチックを25％削減したフッ素積層チューブです
■流体
■用途
●SDGsへの取り組みの一環として●理化学実験機器等の薬液移送用として
●半導体関連機器・フラットパネル製造装置の薬液移送用として
●飲料・食品機械の飲料・食品移送用として
●香料・着色料・添加剤の充填ライン用として
■機能
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
洗浄性
透明性
耐油性
酒類・醸造
耐アルコール
耐インク
RoHS 2 Free
■お困りごと事例
■ お困りごと事例集
製造現場の改善事例をまとめた資料を下記よりダウンロードいただけます。
▼電子部品・半導体
▼溶剤・塗料
▼食品・飲料
-
特徴・規格
-
技術資料
-
専用継手
-
関連製品
■特徴
～持続可能な社会の実現のために～
「スーパー柔軟フッ素チューブ（エコフレンドリー）【E-SJECO】」は、外層に植物由来の原料（バイオマス原料）を使用することで、従来品に比べ石油資源由来プラスチックを25％削減したフッ素積層チューブです。八興は、樹脂チューブ・ホースのメーカーとして持続可能な社会の実現に貢献するために、今後も環境に配慮した製品開発に取り組みます。
●耐薬品性…内層は４フッ化系フッ素樹脂（ETFE 系）のため、ほとんどの薬品に耐性があります。
●柔軟性…積層構造により市販のフッ素単層チューブと比較して柔軟性に優れ、作業性が向上します。
●折れ難さ…市販のフッ素単層チューブと比較して折れ難く、折れてもある程度復元します。

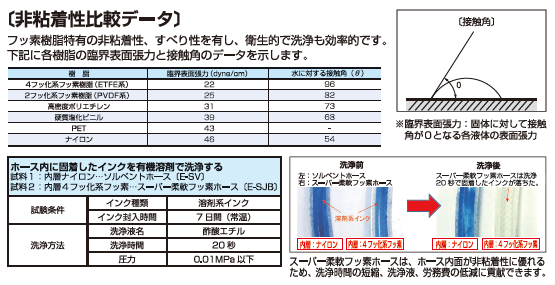

●非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
●可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を採用しています。
●低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています。
●高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。
●グリーン調達…2019 年7 月22 日の改正RoHS 指令（RoHS2.0）10 物質群を含有していない、もしくは閾値未満です。
●専用継手…専用継手との組合せで、チューブ・継手の選定ミスによる事故が予防できます。
●食品衛生性…食品衛生法・食品、添加物等の規格基準（昭和34 年厚生省告示第370 号）に適合
※「食品衛生法等の一部を改正する法律」（令和2年6月1日施行）への適合につきましては、下記をご参照ください。
＊改正食品衛生法（令和2年6月1日施行）について
■規格
| 型番 | 定尺 | 内径×外径 | 使用圧力 | 許容曲げ半径 |
| at20℃ | at20℃ | |||
| m | mm | MPa | mm | |
| E-SJECO-4×6 | 20 | 4 × 6 | 0 ～ 0.6 | 25 |
| 100 | ||||
| E-SJECO-6×8 | 20 | 6 × 8 | 0 ～ 0.4 | 50 |
| 100 |

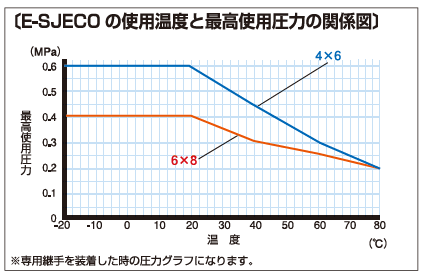

・使用温度範囲：-20～80℃
・色調：透明
■技術資料
●曲げ弾性測定
写真のようにチューブをＵ字に曲げた際に発生する弾力性を測定する。
※d間距離：60mm
写真のようにチューブをＵ字に曲げた際に発生する弾力性を測定する。
※d間距離：60mm
| 試料名 | 曲げ弾性（N） |
| E-SJECO-4×6 | 1.25 |
| 他社製フッ素チューブ | 3 |
E-SJシリーズ 浸出試験データ
試験概要：JIS-S 3200-7：2004「水道用器具・浸出性能試験方法」に準じて、蒸発残留物等の浸出試験を実施した。
項目 浸出溶媒 結果 定量下限
蒸発残留物 イソプロピルアルコール 10mg/L以下 10mg/L
非イオン界面活性剤 純水 検出せず 0.005mg/L
フェノール類 純水 検出せず 0.0005mg/L
有機物（TOC） 純水 検出せず 0.3mg/L
測定方法
項目 測定方法
蒸留残留物 重量法
非イオン界面活性剤 固相抽出・吸光光度法
フェノール類 固相抽出・誘導体化・ガスクロマトグラフ質量分析法
有機物〔全有機炭素（TOC）の量〕 全有機炭素計測法
■専用継手
| 品名 | 材質・特長 |
| 積層チューブ専用継手[E-FTS-（内径）×（外径）-（ネジ径）] | ・材質：SUS316L（本体）、SUS304（ナット） |
|
|
| PEEK（カーボン強化）ナット締め継手[AL] | ・軽量…同サイズのSUS継手と比較して1/5以下の重量のため、機器の軽量化に貢献します。 |
|
|
| 積層チューブ専用樹脂コネクター[コネクター（チューブ内径×外径）‐ ネジ径 ‐ 材質] | ・八興積層チューブとセット使用可能：内面シール構造のため、八興の柔軟性に富んだ積層チューブとセット使用が可能 |
|
スーパー柔軟フッ素チューブ（透明） E-SJ
スーパー柔軟フッ素ソフトチューブ E-SJV
スーパー柔軟フッ素チューブ（ウルトラソフト） E-SJUS
スーパー柔軟フッ素チューブ・クリアブルー E-SJ-CBU
スーパー柔軟フッ素チューブ（帯電防止） E-SJAST
柔軟フッ素ホース（チューブタイプ） E-PD
スーパー柔軟フッ素チューブ ブラック E-SJ-BK
スーパー柔軟フッ素チューブ・ブラック（ウルトラソフト）E-SJUS-BK
オレフィンバリアチューブ E-BTO

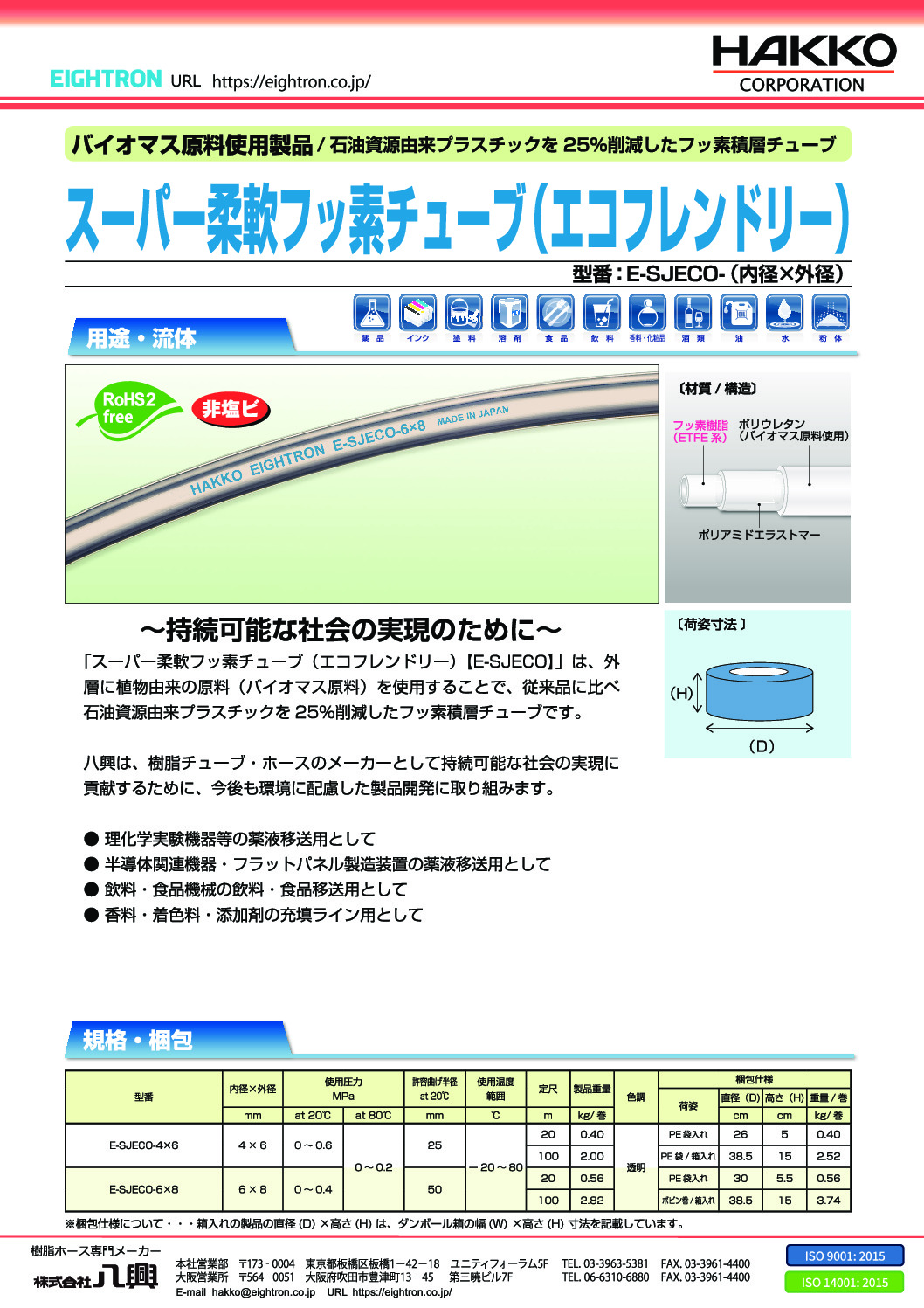

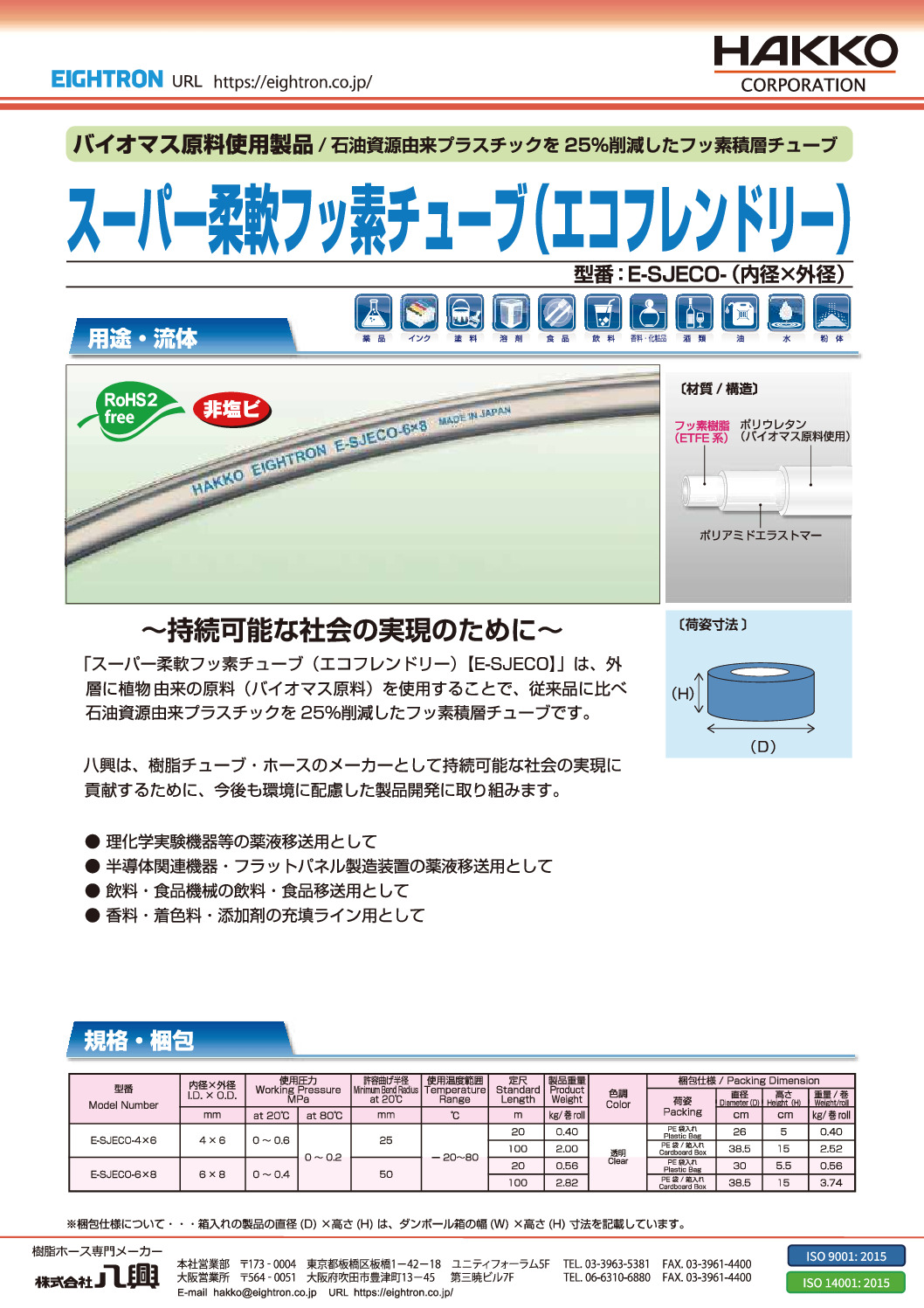

製品リーフレット
◆製品規格の詳細は、製品リーフレットをご確認ください。
◆製品規格の詳細は、製品リーフレットをご確認ください。

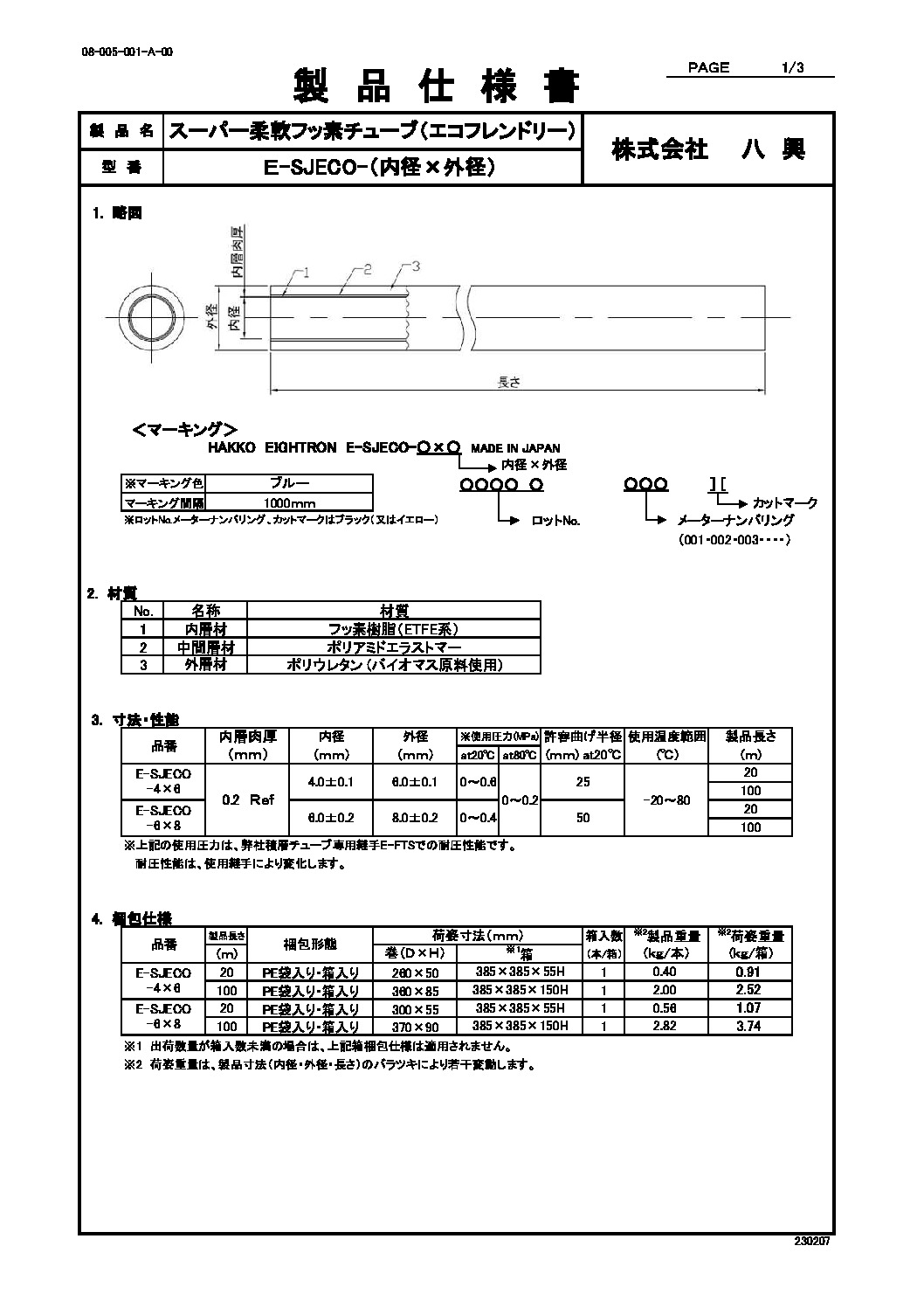

製品仕様書 DL
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
◆当製品のご使用上の注意は、製品仕様書をご確認ください。
■耐薬品データ
※上記に記載の無い薬品につきましては、弊社までお問い合わせください
■バイオマスマーク ご注意点
株式会社八興の「スーパー柔軟フッ素チューブ（エコフレンドリー）」【E-SJECO】は、一般社団法人日本有機資源協会のバイオマスマーク認定を受けた商品です。当社の許可なく、バイオマスマークを二次利用することは固く禁じます。
